Приложение к свидетельству № 75551
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи вихретоковые АР2200
Назначение средства измерений
Преобразователи вихретоковые АР2200 (далее по тексту ПВТ) предназначены для бес-
контактных измерений величин осевых сдвигов и радиальных виброперемещений валов тур-
бин, компрессоров и энергетических агрегатов относительно корпуса.
Структура обозначений СУП (где Х – любое количество символов):
D220- Х. Х. Х.Х
длина кабеля ПП, м
диаметр катушки ПП, мм, и конструктивное исполнение ПП
максимальный размах измеряемого виброперемещения, мкм (для варианта В)
вид выходного сигнала CУП
Структура обозначений ПВТ (где Х – любое количество символов):
АР2200- Х- Х. Х. Х.
общая длина кабеля, м
диаметр катушки ПП, мм, и конструктивное исполнение ПП
вид выходного сигнала СУП
количество каналов
Описание средства измерений
Принцип действия ПВТ основан на взаимодействии электромагнитного поля вихревых
токов на поверхности контролируемого объекта с электромагнитным полем катушки индуктив-
ности, изменяющем ее комплексное сопротивление.
ПВТ состоит из первичного преобразователя (далее по тексту ПП) с катушкой индуктив-
ности в диэлектрическом наконечнике, который играет роль чувствительного элемента, и со-
гласующего устройства перемещения (далее по тексту СУП). СУП вырабатывает сигнал возбу-
ждения ПП и преобразует изменение комплексного сопротивления катушки индуктивности в
электрический сигнал, пропорциональный зазору между торцом ПП и поверхностью контроли-
руемого объекта.
ПВТ выпускаются в нескольких модификациях в зависимости от диапазонов измерений
и конструктивных особенностей. В качестве ПП применяются АЕХ.Х.Х.Х.Х отличающиеся
диаметром катушки, типом выходного соединителя, геометрическими размерами и защитой ка-
беля (наличие или отсутствие металлорукава). В качестве СУП применяются D220-Х.Х.Х, от-
личающиеся видом выходного сигнала: D220-V.Х.Х выход по напряжению в частотном диапа-
зоне от 0 до 5000 Гц; D220-C.Х.Х выход по току в частотном диапазоне от 0 до 5000 Гц; D220-
В.Х.Х.Х выход по постоянному току, пропорциональному измеряемому размаху вибропереме-
щения в частотном диапазоне от 2 до 5000 Гц. Для исполнения D220-В.Х.Х.Х максимальный
измеряемый размах виброперемещения устанавливается при заказе.
Структура обозначений ПП (где Х – любое количество символов):
АЕ Х. Х. Х. Х. Х
длина встроенного кабеля (отсутствует в исполнении ПП с разъемом), м
геометрические размеры суммы резьбовой и нерезьбовой части ПП, мм
геометрические размеры резьбовой части ПП, мм
геометрические размеры дорезьбовой части ПП, мм
диаметр катушки ПП, мм, и конструктивное исполнение ПП
Лист № 2
Всего листов 5
Внешний вид ПВТ и схема пломбировки от несанкционированного доступа представле-
ны на рисунке 1.

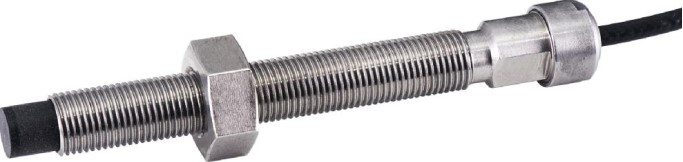

а) первичный
преобразователь
АЕ195.0.70.70.10

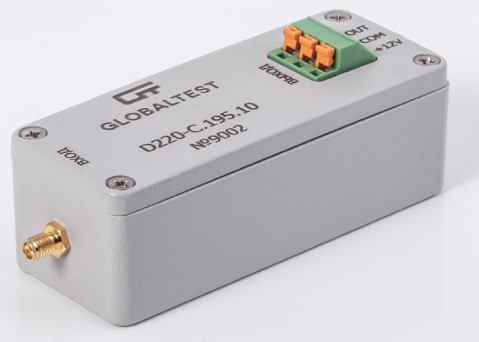

б) согласующее уст-
ройство
перемещения
D220-C.195.10
Рисунок 1 – Внешний вид преобразователя вихретокового АР2200-1-C.195.10
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
от 200 до 2200
от 300 до 3300
от 300 до 4300
от 1000 до 8000
от 0 до 2000
от 0 до 3000
от 0 до 4000
от 0 до 7000
от 0 до 5000
от 2 до 5000
8000/(L
max
-L
min
)*
4
Таблица 1 – Метрологические характеристики
Наименование характеристики
Диапазон измерений расстояния*
1
, мкм, не менее:
- для ПВТ с ПП АЕ05Х.Х.Х.Х.Х (диаметр катушки 5 мм)
- для ПВТ с ПП АЕ08Х.Х.Х.Х.Х (диаметр катушки 8 мм)
- для ПВТ с ПП АЕ11Х.Х.Х.Х.Х (диаметр катушки 11 мм)
- для ПВТ с ПП АЕ19Х.Х.Х.Х.Х (диаметр катушки 19 мм)
Диапазон измерений размаха виброперемещения*
2
относительно
началь-ного зазора между торцом вихретокового ПП и металлической
поверхностью объекта контроля, мкм, не менее:
- для ПВТ с ПП АЕ05Х.Х.Х.Х.Х (диаметр катушки 5 мм)
- для ПВТ с ПП АЕ08Х.Х.Х.Х.Х (диаметр катушки 8 мм)
- для ПВТ с ПП АЕ11Х.Х.Х.Х.Х (диаметр катушки 11 мм)
- для ПВТ с ПП АЕ19Х.Х.Х.Х.Х (диаметр катушки 19 мм)
Диапазон рабочих частот*
3
ПВТ, Гц, не менее
- для исполнений АР2200-Х-V.Х.Х, АР2200-Х-С.Х.Х
- для исполнений АР2200-Х-В.Х.Х
Номинальное значение коэффициента преобразования ПВТ исполнений
АР2200-Х-VХ.Х, мВ/мкм
Номинальное значение коэффициента преобразования ПВТ исполнений
АР2200-Х-С.Х.Х, АР2200-Х-В.Х.Х, мА/мкм
16/(L
max
-L
min
)*
4
Место
нанесения
пломбы-
этикетки
Лист № 3
Всего листов 5
Продолжение таблицы 1
Наименование характеристикиЗначение
Диапазон выходного сигнала:
- для исполнений АР2200-Х-V.Х.Х, мВот 1000 до 9000
- для исполнений АР2200-Х-С.Х.Х, АР2200-Х-ВХ.Х, мА от 4 до 20
Пределы допускаемой основной приведенной к верхней границе диапазона
погрешности при измерении расстояния и размаха виброперемещения
в рабочем диапазоне амплитуд, %
±
4
Неравномерность частотной характеристики при измерении размаха
виброперемещения в диапазоне частот от 0 до 1000 Гц (для исполнений
АР2200-Х-В.Х.Х от 2 до 1000 Гц) *
5
, %, в пределах
±
10
Пределы допускаемой дополнительной приведенной к верхней границе
диапазона погрешности, вызванной изменением температуры окружающей
среды, %
±
10
Нормальные условия измерений:
- температура окружающего воздуха,
°
С
от 18 до 25
- относительная влажность воздуха, %, не более
80
*
1
– кроме ПВТ исполнений АР2200-Х-B.Х.Х;
*
2
– для ПВТ АР2200-Х-B.Х.Х определяется при заказе;
*
3
– на частотах свыше 1000 Гц погрешность измерений не нормируется;
*
4
– где L
max
и L
min
максимальное и минимальное значение диапазона измерений, мкм;
*
5
– относительно базовой частоты 40 Гц, неравномерность частотной характеристики свыше
1000 Гц не нормируется
от -40 до +125
до 95
Значение
от +11,5 до 25,0
1,0
100
´
40
´
45
18
24
от 20 до 480
18
2,5
от -30 до +85
до 80
42
36
Таблица 2 – основные технические характеристики
Наименование характеристики
Напряжение питания постоянного тока, В
Мощность, потребляемая ПВТ*
1
, Вт, не более
Габаритные размеры составных частей ПВТ*
1
:
- корпус СУП (длина
´
ширина
´
высота), мм, не более
- диаметр ПП (кроме АЕ19Х.Х.Х.Х.Х), мм, не более
- диаметр ПП АЕ19Х.Х.Х.Х.Х, мм, не более
- длина ПП без учета кабеля для разных исполнений, мм
- общая длина кабеля ПП, м, не более
Масса ПВТ*
1
, кг, не более
Рабочие условия эксплуатации ПВТ:
- для ПП с кабелем:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха при температуре 35
°
С, %
- для СУП:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха при температуре 35
°
С, %
Гарантийный срок хранения с момента изготовления, месяцев
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев
*
1
– для исполнений АР2200-1-Х.Х.Х
Знак утверждения типа
наносится на заглавный лист паспорта АБКЖ.433645.011ПС и руководства по эксплуатации
АБКЖ.433645.011РЭ типографским способом в левом верхнем углу.
Лист № 4
Всего листов 5
Комплектность средства измерений
АБКЖ.433645.011ПС
1 шт.
АГТ-Л572.100
АБКЖ.433645.011РЭ
А3009.0314.МП-2019
одно
на партию
Блок питания AS03 или AS05
по требованию
Обозначение
АБКЖ.433645.011
Кол-во
1 шт.
1 шт. (для ПП с
разъемом)
Таблица 3 – Комплектность ПВТ
Наименование
Преобразователь вихретоковый АР2200-Х-Х.Х.Х
Преобразователь вихретоковый АР2200-Х-Х.Х.Х
Паспорт
Кабель соединительный AKM14YB1FA1
(вилка Lemo FGG.0К.302 - розетка SSMA-J3)
Преобразователь вихретоковый АР2200.
Руководство по эксплуатации
Преобразователь вихретоковый АР2200.
Методика поверки
АБКЖ.436231.001/
АБКЖ.436231.002
Поверка
осуществляется по документу А3009.0314.МП-2019 «Преобразователь вихретоковый АР2200.
Методика поверки», утвержденному руководителем ЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ»
12.08.2019 г.
Основные средства поверки: поверочная виброустановка DVС-500 (диапазон частот от 2
до 1000 Гц, погрешность воспроизведения на базовой частоте ±2 %), рег. № 58770-14;
мульти-
метр 34410А рег. № 47717-11;
индикатор часового типа ИЧ-10 рег. № 33841-07.
Допускается применение аналогичных средств измерений, обеспечивающих определе-
ние метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Сведения о методиках измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразовате-
лям вихретоковым АР2200
Приказ Федерального агентства по техническому регулированию и метрологии от
27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств
измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Приказ Федерального агентства по техническому регулированию и метрологии от
29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств
измерений длины в диапазоне от 1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
АБКЖ.433645.011ТУ «Преобразователь вихретоковый АР2200. Технические условия»
Изготовитель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Адрес: 607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс: (83130) 67778
E-mail:
Web-site:
Лист № 5
Всего листов 5
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядер-
ный центр - Всероссийский научно-исследовательский институт экспериментальной физики»
(ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188 г. Саров Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 22224, 22253
Факс: (83130) 22232
E-mail:
Аттестат аккредитации ФГУП «РФЯЦ-ВНИИЭФ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311769 от 23.08.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
