Резервуары вертикальные стальные цилиндрические РВС-400, ГРСИ 76602-19
Номер госреестра:
76602-19
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВС-400
Производитель:
ОАО "Востокмонтажгаз", г.Альметьевск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 1 … 6
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75548
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВС-400
РВС-400 (далее – резервуары)
хранения и отпуска нефти и
Назначение средства измерений
Резервуары вертикальные стальные цилиндрические
предназначены для измерения объема, а также приема,
нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров основан на заполнении их нефтепродуктом до
определенного уровня, соответствующего объему нефтепродукта согласно градуировочным
таблицам резервуаров.
Резервуары РВС-400 представляют собой стальные вертикальные конструкции
цилиндрической формы с плоским днищем и конической крышей.
Тип резервуаров – вертикальные стальные цилиндрические. Цилиндрическая стенка
резервуаров состоит из 5 цельносварных поясов.
Резервуары оборудованы боковой лестницей, замерным люком, люками-лаз и приемо-
раздаточными устройствами для обслуживания во время эксплуатации. Резервуары оснащены
молниезащитой, защитой от статического электричества и системой тушения пожара.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные
патрубки, расположенные в первом поясе резервуаров.
Тип размещения – наземный. Фундамент резервуаров РВС-400 соответствует
требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти
и нефтепродуктов. Общие технические условия».
Резервуары расположены на территории ООО «ПФ «РМ» по адресу: Республика Марий
Эл, пгт. Медведево, ул. Железнодорожная, д. 11 «з».
ОбщийвидрезервуароввертикальныхстальныхцилиндрическихРВС-400
зав.№№ 1, 2, 3, 4, 5, 6 представлен на рисунке 1.

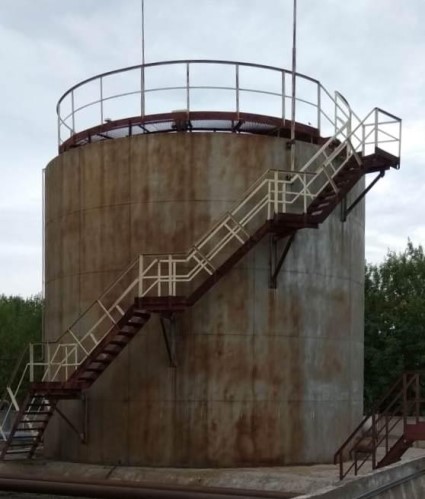

Рисунок 1 – Общий вид резервуаров РВС-400
Лист № 2
Всего листов 3
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-400 не
предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические и технические характеристики
Наименование характеристикиЗначения
Тип резервуараРВС-400
Номер резервуара123456
Номинальная вместимость, м
3
400
Пределыдопускаемойотносительной
погрешностиопределениявместимости±0,20
резервуара, %
Условия эксплуатации:
– температура окружающей среды, °Сот -60 до +40
– атмосферное давление, кПа от 69,9 до 106,7
– относительная влажность окружающей 98
среды при температуре от минус 45 до
плюс 50 ºС, %, не более
Знак утверждения типа
наносится на титульный лист технического паспорта типографским способом.
Комплектность средства измерений
6 шт.
Количество
цилиндрические
Таблица 2 – Комплектность средства измерений
НаименованиеОбозначение
Резервуары вертикальные стальные
РВС-400 зав.№№ 1, 2, 3, 4, 5, 6
Технические паспорта на резервуары -
Градуировочные таблицы -
6 экз.
6 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения
единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом
измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом
измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм,
ПГ±(0,001h+0,03) мм (рег.№ 46426-11);
- нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до 360,
СКП измерения ±2,0 мм (рег.№ 43704-10);
- теодолит 4Т30П, диапазон измерения углов: вертикальных от минус 55 до 60,
горизонтальных от 0 до 360, ПГ±0,2 ºС (рег.№ 5305-15);
- линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег.№ 34854-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
ГОСТ 8.595-2004 «Государственная система обеспечения единства измерений. Масса
нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
Нормативные документы, устанавливающие требования к резервуарам вертикальным
стальным цилиндрическим РВС-400
ГОСТ8.570-2000«Государственнаясистема обеспеченияединстваизмерений.
Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и
нефтепродуктов. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от
7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
Изготовитель
Открытое акционерное общество «Востокмонтажгаз» (ОАО «Востокмонтажгаз»)
ИНН 1644006758
Адрес: 423450, РТ, г. Альметьевск, ул. Ризы Фахретдина, д. 70
Заявитель
Обществосограниченнойответственностью«Производственнаяфирма«РМ»
(ООО «ПФ «РМ»)
ИНН 1215047219
Адрес: 424007, Республика Марий Эл, г. Йошкар-Ола, ул. Строителей, д. 92
Телефон: +7 (836) 263-99-14, +7 (836) 263-99-23
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог»
(ООО фирма «Метролог»)
Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7 (843) 513-30-75
Web-сайт:
E-mail:
Аттестат аккредитации ООО фирма «Метролог» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312275 от 07.09.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
