Резервуары горизонтальные стальные цилиндрические двустенные РГСД-40, ГРСИ 76599-19
Номер госреестра:
76599-19
Наименование СИ:
Резервуары горизонтальные стальные цилиндрические двустенные
Обозначение типа:
РГСД-40
Производитель:
ООО "Углерод", Ростовская обл.
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 403, 404, 405
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75544
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары горизонтальные стальные цилиндрические двустенные РГСД-40
Назначение средства измерений
Резервуары горизонтальные стальные цилиндрические двустенные РГСД-40 (далее –
резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и
нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров основан на заполнении их нефтепродуктом до
определенного уровня, соответствующего объему согласно градуировочным таблицам
резервуаров.
Резервуарыпредставляютсобойгоризонтальныецилиндрическиедвустенные
конструкциис усечено-коническимиднищами,состоящие издвухсекций(20+20).
Расположение резервуаров – наземное.
Резервуары имеют люки замерные для эксплуатации и приемо-раздаточные патрубки
длязаполненияиопустошениярезервуаров.Резервуарыоборудованыбоковыми
металлическими лестницами, по периметру которых установлено ограждение. Фундамент
резервуаровсоответствуеттребованиямГОСТ 17032-2010 «Резервуары стальные
горизонтальные для нефтепродуктов. Технические условия».
РезервуарыгоризонтальныестальныецилиндрическиедвустенныеРГСД-40
расположены на территории склада ГСМ участка «Певек» ГУП ЧАО «Чукотснаб» по адресу:
689400, Чукотский АО, Чаунский район, г. Певек., ул. Набережная, д. 30.

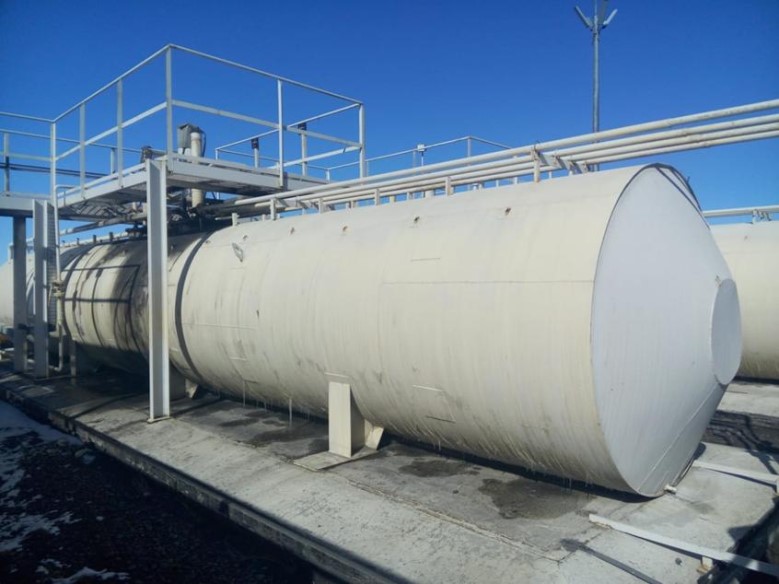

Общий вид резервуаров горизонтальных стальных цилиндрических двустенных
РГСД–40 зав.№№ 403, 404, 405 представлен на рисунке 1.
Рисунок 1 – Общий вид резервуаров РГСД-40
Лист № 2
Всего листов 3
Пломбирование резервуаров горизонтальных стальных цилиндрических двустенных
РГСД-40 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
0,35
Таблица 1 – Метрологические и технические характеристики
Наименование характеристики
Тип резервуара
Заводской номер
Номинальная вместимость, м
3
:
1 секция
2 секция
Значение
РГСД-40
403 404 405
40 40 40
20 20 20
20 20 20
Пределыдопускаемойотносительнойпогрешности
определения вместимости резервуара, %
Условия эксплуатации:
– температура окружающей среды, °С
– атмосферное давление, кПа
от - 60 до + 50
от 69,9 до 106,7
Знак утверждения типа
наносится на титульный лист технического паспорта типографским способом.
Комплектность средства измерений
3 шт.
Количество
Таблица 2 – Комплектность средства измерений
НаименованиеОбозначение
Резервуары горизонтальные стальныеРГСД-40
цилиндрические двустенные зав.№№ 403, 404, 405
Технические паспорта -
Градуировочная таблица -
3 экз.
6 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения
единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика
поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом
измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом
измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
- толщиномер ультразвуковой БУЛАТ2, диапазон измерений толщины от 0,6 до 20 мм,
ПГ±(0,001h+0,03) мм (рег.№ 46426-11);
- нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до 360,
СКП измерения ±2,0 мм (рег.№ 43704-10);
- штангенциркуль ШЦ-III-500-0.1, ПГ±0,1 мм (рег. № 22088-07);
- динамометр ДПУ-0,01-2, (0-100) Н, ПГ±2% (рег.№1808-63);
- линейка измерительная металлическая, (0-300) мм, 2 класс точности, ПГ±0,1 мм
(рег. № 34854-07).
Лист № 3
Всего листов 3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
Сведения о методиках (методах) измерений
ГОСТ 8.595-2004 «Государственная система обеспечения единства измерений. Масса
нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
Нормативные документы, устанавливающие требования к резервуарам горизонтальным
стальным цилиндрическим двустенным РГСД-40
ГОСТ8.346-2000«Государственнаясистема обеспеченияединстваизмерений.
Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ17032-2010«Резервуарыстальныегоризонтальныедлянефтепродуктов.
Технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии
от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
Изготовитель
Общество с ограниченной ответственностью «Углерод» (ООО «Углерод»)
ИНН 6147021593
Адрес: 347830, Ростовская область, Каменский район, хутор Старая станица,
ул. Железнодорожная, д. 1
Заявитель
Государственное унитарное предприятие Чукотского автономного округа «Чукотснаб»
(ГУП ЧАО «Чукотснаб»)
ИНН 8709008156
Адрес: 689000, г. Анадырь, ул. Южная, д. 4
Телефон: +7 (427) 422-67-21
E-mail:
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог»
(ООО фирма «Метролог»)
Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7 (843) 513-30-75
Web-сайт:
E-mail:
Аттестат аккредитации ООО фирма «Метролог» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312275 от 07.09.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
