Резервуар стальной горизонтальный цилиндрический РГС-5, ГРСИ 76597-19
Номер госреестра:
76597-19
Наименование СИ:
Резервуар стальной горизонтальный цилиндрический
Обозначение типа:
РГС-5
Производитель:
АО "Газпромнефть-Аэро", г.С.-Петербург
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 58
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75542
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной горизонтальный цилиндрический РГС-5
Назначение средства измерений
Резервуар стальной горизонтальный цилиндрический РГС-5 (далее - резервуар)
предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Описание средства измерений
Принцип действия резервуара стального горизонтального цилиндрическогоРГС-5
основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуар стальной горизонтальный цилиндрический РГС-5 представляет собой
горизонтальныйсварнойсосуд.Резервуароснащен,необходимымитехническими
устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов:
приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным
клапаном; патрубком слива подтоварной воды. Резервуар оснащен молниезащитой, защитой от
статического электричества и вторичных проявлений молний. Установка резервуара –
подземная.
Резервуар стальной горизонтальный цилиндрический РГС-5 с заводским номером 58
расположен на территории АО «Газпромнефть-Аэро», филиал Дягилево.

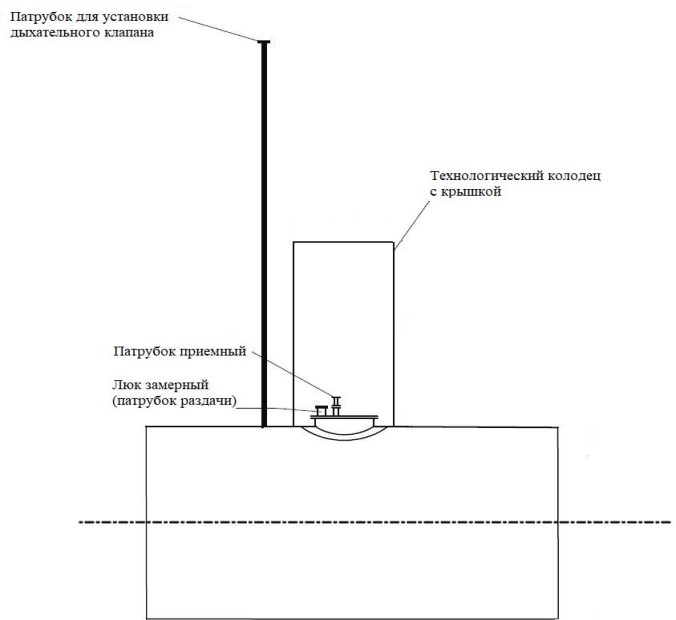

Эскиз резервуара стального горизонтального цилиндрического РГС-5 представлен на
рисунке 1.
Рисунок 1 – Эскиз резервуара стального горизонтального цилиндрического РГС-5
Пломбирование резервуара стального горизонтального цилиндрического РГС-5 не
предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Метрологические и основные технические характеристики резервуара приведены в
таблицах 1 и 2.
Наименование характеристики
±0,25
Таблица 1 – Метрологические характеристики
Значение
РГС-5
5
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения вместимости, %
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающего воздуха,
о
С
Средний срок службы, лет, не менее
от -40 до +50
30
Знак утверждения типа
наносится на титульный лист технического паспорта резервуара методом печати.
Комплектность средства измерений
РГС- 5 зав. №58
1 шт.
Обозначение
Количество
Таблица 3 – Комплектность резервуара
Наименование
Резервуар стальной горизонтальный
цилиндрический
Технический паспорт
Градуировочная таблица
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс
точности 2;
рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15,
класс точности 2
;
эталонединицыуровняноминальногозначения3800мм,регистрационный
№ 3.2.АПМ.0012.2015;
эталон единицы объема 2 разряда номинального значения 200 дм3, регистрационный
№ 3.2.АПМ.0011.2015.
Допускается применение аналогичных средств поверки обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте
подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к резервуарамстальным
горизонтальным цилиндрическим РГС-5
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости»
Изготовитель
Акционерное общество «Газпромнефть –Аэро» (АО «Газпромнефть –Аэро»)
ИНН 7714117720
Адрес: 197198, г. Санкт-Петербург, пер. Зоологический, д. 2-4 лит. Б
Телефон +7 (812) 449-18-83
E-mail:
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)
Адрес: 443125, г. Самара, ул. Губанова, 20а
Телефон: +7 (846) 279-11-66
Е-mail:
Аттестат аккредитации АО «Метролог» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311958 от 07.12.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
