Устройства для распределения теплопотребления JOYH100, ГРСИ 76592-19
Номер госреестра:
76592-19
Наименование СИ:
Устройства для распределения теплопотребления
Обозначение типа:
JOYH100
Производитель:
Фирма "Zhejiang Joy Electronic Technology Co., Ltd.", Китай
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.11.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75537
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства для распределения теплопотребления JOYH100
Назначение средства измерений
Устройства для распределения теплопотребления JOYH100 (далее - распределители)
предназначеныдляизмерениятемпературыповерхностиотопительногоприбораи
окружающего воздуха в помещении и вычисления безразмерной интегральной величины,
соответствующей доле теплоотдачи отопительного прибора в коллективной системе отопления.
Описание средства измерений
Принцип действия распределителя основан на измерении температуры поверхности
отопительного прибора и окружающего воздуха в помещении и вычисления безразмерной
интегральной величины, пропорциональной теплу, рассеиваемому за период отсчета
отопительным прибором.
Безразмерная интегральная величина Е вычисляется в соответствии с алгоритмом:
Еd
t
æ
t
опр
- t
окр
ö
1,3
t
=
ç
÷
ò
è
60
ø
0
где t
опр
– температура поверхности отопительного прибора измеренная распределителем, °С;
t
окр
– температура окружающего воздуха измеренная распределителем или условно
постоянное значение равное плюс 20 ºС (в зависимости от режима измерений), °С;
τ – время, ч.
Распределителисостоятиздвухдатчиковтемпературы(датчиктемпературы
отопительного прибора и датчик температуры окружающего воздуха) и вычислителя,
размещенных в пластмассовом корпусе, а также теплового адаптера. Вычислитель включает
в свой состав микропроцессор, энергонезависимую память и жидкокристаллический дисплей.
На жидкокристаллический дисплей распределителя отображается значение безразмерной
интегральной величины, сообщения об ошибках, в том числе предупреждение о разряде
батареи. В зависимости от исполнения распределитель оснащен беспроводным интерфейсом
связи: инфракрасный порт или радиоканал (частота 868 МГц по протоколу передачи данных
Wireless MBus), для передачи измерительной информации на внешние устройства.
При монтаже распределителя датчик температуры отопительного прибора закрепляется
на тепловом адаптере, который прикрепляется к отопительному прибору с помощью
установочного крепежа. Демонтаж распределителя с отопительного прибора возможен только
послеразрушенияпломбыимеханическойзащелки(однократногоприменения,
предназначенной для идентификации факта несанкционированного доступа). Факт разрушения
механической защелки регистрируется и кодируется в виде ошибки, которая выводится на
дисплей распределителя.

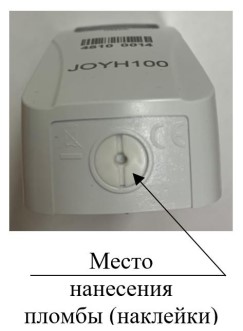

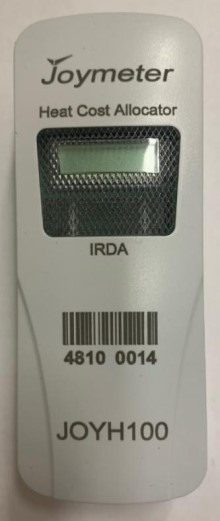

Trial вид распределителей и схема пломбировки от несанкционированного доступа
представлены на рисунке 1.
Лист № 2
Всего листов 4
Рисунок - 1 Общий вид и схема пломбировки распределителей
Программное обеспечение
Распределителиимеютвстроенноепрограммноеобеспечение(ВПО).ВПО
устанавливается (прошивается) в микроконтроллер при изготовлении. В процессе эксплуатации
ВПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ВПО предназначено для сбора, преобразования, обработки, отображения на дисплее
распределителя и передачи на внешние устройства результатов измерений и диагностической
информации.
Нормирование метрологических характеристик распределителей проведено с учетом
влияния ПО.
Уровень защиты встроенного ПО и измерительной информации от преднамеренных и
непреднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки)
Значение
Таблица 1 – Идентификационные данные ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер)
Цифровой идентификатор
MASK
не ниже 1
-
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
1
Режим измерений
*
Стартовая температура измерений, °С
Значение
2
12
t
опр
≥ 25 и
t
опр
≥ 25(t
опр
- t
окр
)
³
5
20-
Условно постоянное значение t
окр
, °С
Диапазон измерений датчиков температуры, °С:
- t
опр
- t
окр
.
от +10 до +105от +10 до +105
- от +5 до +50
Лист № 3
Всего листов 4
Продолжение таблицы 2
12
Пределы допускаемой относительной погрешности
интегральной величины Е, %:
- для 5 °С ≤ (t
опр
- t
окр
) < 10 °С±12
- для 10 °С ≤ (t
опр
- t
окр
) < 15 °С ±8
- для 15 °С ≤ (t
опр
- t
окр
) < 40 °С ±5
- для 40 °С ≤ (t
опр
- t
окр
) ±3
___________
* режим измерений при вычислении безразмерной интегральной величины:
1 - используются измеренное значение t
опр
, а t
окр
=20 ºС; 2 - используются измеренные значений
t
опр
и t
окр
, где t
опр
– температура поверхности отопительного прибора, t
окр
– температура
окружающего воздуха в помещении.
Значение
3
10
В4
Таблица 3 – Основные технические характеристики
Наименование характеристики
Напряжение встроенного элемента питания, В
Срок службы встроенного элемента питания, лет, не менее
Рабочие условия эксплуатации:
- группа исполнения по ГОСТ Р 52931-2008
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
Масса, г, не более
Срок службы, лет, не менее
Средняя наработка на отказ, ч
100
40
32
60
12
180000
Знак утверждения типа
наносится на переднюю панель распределителя и на титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
1 шт.
1 экз.
1 экз.
на партию
Количество
Таблица 4 – Комплектность распределителей
Наименование и обозначениеОбозначение
Устройство для распределения JOYH100
*
теплопотребления
Устройство для распределения-
теплопотребления JOYH100. Руководство по
эксплуатации
Устройство для распределения-
теплопотребления JOYH100. Паспорт
ГСИ. Устройства для распределения
теплопотребления JOYH100. МетодикаМЦКЛ.0274.МП
поверки
_________________
* Исполнение распределителя определяется договором на поставку.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МЦКЛ.0274.МП «ГСИ. Устройства для распределения
теплопотребленияJOYH100. Методикаповерки» утвержденному ЗАО КИП«МЦЭ»
14.06.2019 г.
Основные средства поверки:
- измеритель температуры многоканальный прецизионный МИТ8, рег. № 19736-11;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый
вибропрочный ТСПВ-1, рег. № 50256-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к устройствам
для распределения теплопотребления JOYH100
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
Техническая документация ZHEJIANG JOY ELECTRONIC TECHNOLOGY Co., Ltd
Изготовитель
ZHEJIANG JOY ELECTRONIC TECHNOLOGY Co., Ltd., Китай
Адрес: No. 88 West Zhengyang Road, Youchegang, Jiaxing, Zhejiang, 314018 China (PRC)
Заявитель
Общество с ограниченной ответственностью «Эпта» (ООО «Эпта»)
ИНН 7707775990
Адрес: 127055, г. Москва, Угловой переулок, д. 2, помещение 22, комната 3
Телефон/факс: +7 (916) 437-45-54
Е-mail:
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон/факс: +7 (495) 491-78-12
Web-сайт:
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
