Комплексы измерительные WST Ревизор мод. WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T, ГРСИ 76563-19
Номер госреестра:
76563-19
Наименование СИ:
Комплексы измерительные
Обозначение типа:
WST Ревизор мод. WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T
Производитель:
ООО "Научно-техническая лаборатория Электронные Инструменты", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.11.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75506
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S,
WSTR-OPT-B, WSTR-OPT-T
Назначение средства измерений
Комплексы измерительные WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-
OPT-B, WSTR-OPT-T (далее по тексту – комплексы WSTR) предназначенны для измерений,
регистрации и мониторинга температуры и относительной влажности, а также организации
беспроводных систем мониторинга WST.
Описание средства измерений
Принцип действия комплексов WSTR основан на измерении и преобразовании в авто-
номных тегах-регистраторах Wireless Sensor Tags (далее по тексту теги WST-#) данных в кодо-
вые сигналы, и дальнейшей их передаче по беспроводным сетям для их обработки в менедже-
рах WST-ETM, подключённых к Интернету, и дальнейшего хранения и визуализации данных на
удалённом сервере с помощью веб-сервиса WST_WebUI (размещённого на сайте НТЛ «ЭлИн»
по адресу
при доступе к которому пользователь получает возможность пол-
номасштабной поддержки по анализу и выводу данных в беспроводных системах мониторинга
WST.
Комплексы WSTR позволяют формировать и переконфигурировать системы WST, а
также оптимизировать режим их эксплуатации, управлять состоянием тегов и менеджеров в
части изменения их установочных параметров, контролировать текущие значения основных па-
раметров системы, извлекать результаты мониторинга из облачной базы данных, а также вы-
полнять их коррекцию, онлайн и офлайн-визуализацию, распечатку и архивирование для даль-
нейшей обработки.
Каждый комплекс WSTR состоит из:
- тегов WST-# модификаций: WST-OPB-B, WST-OPB-S, WST-OPT-B, WST-OPT-T.
- менеджера тегов Ethernet Tag Manager (далее по тексту менеджер WST-ETM);
- удалённого сервера, защищённого паролем
с установленным спе-
циализированным программным обеспечением.
Все автономные теги WST-# обеспечивают измерение и мониторинг температуры и от-
носительной влажности окружающей их среды.
В Таблице 1 приведён перечень комплексов WSTR с входящими в них модификациями
тегов WST-#.
Тип
комплекса
WSTR
Тип тега
WST-#
Встроенная
память ре-
зультатов
WSTR-OPB-B
WST-OPB-B
16384
отсчёта
WSTR-OPB-S
WST-OPB-S
8192
отсчётов
WSTR-OPT-B
WST-OPT-B
8192
отсчётов
WSTR-OPT-T
WST-OPT-T
8192
отсчётов
Таблица 1
чика для из-
мерения тем-
пературы зон-
Наличие дат-
Наличие датчи- Наличие датчика
ка для измере-для измерения
ния температу- влажности среды
да
ры корпуса тегазонда
естьнетнет
естьнетесть
естьестьнет
естьестьнет
Лист № 2
Всего листов 7
Тип используемых тегов WST-#:
На рисунках 1-4 представлен общий вид компонентов комплексов измерительных WST
Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T.

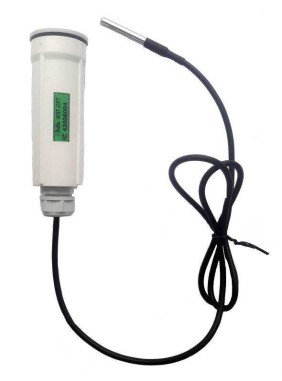

Рисунок 1 – Общий вид тегов
WST-OPB-B и WST-OPT-B
Рисунок 2 – Общий вид тегов
WST-OPB-S

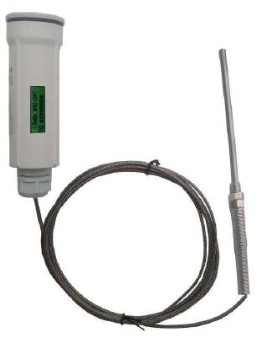

Рисунок 3 – Общий вид те-
гов WST-OPT-T
Конструктивно каждый тег WST-# состоит из корпуса тега и выносного зонда. Тег пред-
ставляет собой автономное устройство, размещённое в герметичном цилиндрическом корпусе-
футляре с установленным на нём кабельным вводом, через который наружу выведен кабель
зонда. Внутри корпуса расположена многослойная печатная плата с электронной схемой тега,
на которой также установлен клеммник или разъём для подключения зонда и сменная литий-
ионхлоридная батарея питания тега ER14250.
Каждый из тегов WST-# обеспечивает измерение температуры среды, в которой
находится их выносной зонд, теги модификаций WST-OPT-B и WST-OPT-T дополнительно
измеряют температуру корпуса, а теги модификации WST-OPB-S дополнительно обеспечивают
измерение влажности среды, в которой находится их выносной зонд. Тэги WST-OPB-B и WST-
OPT-T имеют исполнения отличающиеся длиной соединительного кабеля.
Менеджер тегов Ethernet Tag Manager предназначен для доступа к тегам WST-# по ра-
диоканалу с целью организации их информационного обмена с веб-сервисом WST_WebUI че-
рез Интернет. Для эксплуатации необходимо обеспечить менеджер питанием и подключить его
к проводному Интернету.
Условное обозначение изделия при заказе и в конструкторской документации в зависи-
мости от типа используемого в нём тега WST-# и степени защиты тега (группа IP) по
ГОСТ 14254-2015 выполняется следующим образом:
Комплекс измерительный WSTR-###-#
ТУ 4211-005-75525306-19
WST-OPT.…………………..…………OPT
WST-OPB…………...………................OPB
Тип используемого зонда:
B……………………..............................зонд с датчиком DS18B20
S……………………...............................зонд с датчиком SHT20
T……………………………………….термопарный зонд
Лист № 3
Всего листов 7

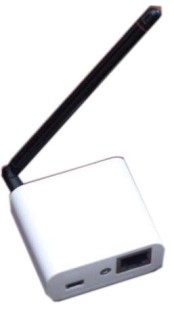

Рисунок 4 – Общий вид менеджера тегов WST-ETM
Пломбирование WST-# и WST-ETM не предусмотрено.
Программное обеспечение
Программное обеспечение комплексов измерительных WST Ревизор моделей WSTR-
OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T предназначено для обеспечения работы
всех компонентов комплекса и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО тегов WST-
# и менеджеров WST-ETM находится в ПЗУ микроконтроллеров каждого тега и каждого ме-
неджера и не доступно для внешней модификации.
Внешнее ПО комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-
OPB-S, WSTR-OPT-B, WSTR-OPT-T реализовано в виде веб-сервиса WST_WebUI, размещено
на жёстком диске корпоративного веб-сервера НТЛ «ЭлИн» и доступно по адресу
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий»
для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метро-
логии Р 50.2.077-2014.
Идентификационные данные встроенного ПО тегов WST-# представлены в таблице 2.
Таблица 2
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор программного обеспечения
Значение
MyTagList.Tag
4
42
Идентификационные данные встроенного ПО менеджеров WST
-
ETM представлены в
таблице 3.
Таблица 3
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор программного обеспечения
Значение
MyTagList.ethAccount+
TagManagerEntry
7
отсутствует
Идентификационные данные внешнего ПО комплексов измерительных WST Ревизор
моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T представлены в таблице 4.
Лист № 4
Всего листов 7
Таблица 4
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор программного обеспечения
Значение
WST_WebUI
1904.01
отсутствует
Метрологические и технические характеристики
Метрологические и основные технические характеристики тегов WST-#, входящих в
состав комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-
OPT-B, WSTR-OPT-T приведены в таблице 5.
±0,5 (от -10 до +85 °С включ.)
±2,0 (от -50 до +125 °С включ.)
от -40 до +85
±0,5
0,03125
от 0 до 100
Значения
от -50 до +125
от -40 до +125
от -80 до +300
Таблица 5
Наименование характеристики
Диапазон измерений температуры внешним зондом, °C
- WST-OPB-B, WST-OPT-B
- WST-OPB-S
- WST-OPT-T
Пределы допускаемой абсолютной погрешности
при измерении температуры внешним зондом в зависи-
мости от диапазона измерения для WST-OPB-B, WST-
OPT-B, °C
Пределы допускаемой абсолютной погрешности
при измерении температуры зонда в зависимости от
диапазона измерения для WST-OPB-S, °C
Пределы допускаемой абсолютной погрешности
при измерении температуры внешним зондом для WST-
OPT-T, °C
±1,2 (от -40 до -30°C включ.)
±1,0 (св. -30 до -15°C включ.)
±0,8 (св. -15 до 0°C включ.)
±0,5 (св. 0 до +65°C включ.)
±1,0 (св. +65 до +85°C включ.)
±1,8 (св. +85 до +125°C включ.)
±3,5 (от -80 до -60 °С включ.)
±2,5 (св. -60 до -50 °С включ.)
±2,0 (св. -50 до +100 °С включ.)
±2,5 (св. +100 до +200 °С включ.)
±3,0 (св. +200 до +300 °С)
0,0625
0,01
0,03125
Разрешающаяспособностьприизмерении температуры
внешним зондом,°C
- WST-OPB-B, WST-OPT-B
- WST-OPB-S
- WST-OPT-T
Диапазон измерений температуры корпуса
для WST-OPT-B и WST-OPT-T, °C
Пределы допускаемой абсолютной погрешности
при измерении температуры корпуса для WST-OPT-B и
WST-OPT-T, °C
Разрешающаяспособностьприизмерении температуры
корпуса для WST-OPT-B и WST-OPT-T,°C
Диапазон измерений относительной влажности
для WST-OPB-S, %
Пределы допускаемой абсолютной погрешности
при измерении относительной влажности в зависимости
от диапазона измерения для WST-OPB-S, %:
- от 0 до 15 % включ.
- св.15 до 85 % включ.
- св. 85 %
±8
±5
±8
Лист № 5
Всего листов 7
0,04
один верхний и один нижний
один верхний и один нижний
отсутствуют
IP68
120×38
Значения
0,5; 1; 2; 5; 10; 15; 30; 60; 240
16384
8192
от 431,04 до 439,36
ZGW11
200
батарея ER14250, 3,6 В, 1/2АА
Наименование характеристики
Разрешающая способность при измерении относительной
влажности для WST-OPB-S, %
Программируемый интервал между измерениями, мин
Количество накопленных результатов температуры зонда
при отсутствии радиосвязи с менеджером, шт.
- WST-OPB-B
- WST-OPB-S, WST-OPT-B, WST-OPT-T
Количество программируемых пределов при контроле
температуры зонда
Количество программируемых пределов при контроле
влажности для WST-OPB-S
Количество программируемых пределов при контроле
температуры корпуса для WST-OPT-B и WST-OPT-T
Диапазон частот, используемый при радиообмене, МГц
FCC-идентификатор модели беспроводного устройства
Предельная дальность связи с менеджером при прямой
видимости и настройках по умолчанию, м
Степень защиты, обеспечиваемая корпусом по ГОСТ
14254-2015
Электропитание
Габаритные размеры корпуса тега, не более, мм
(длина
´
диаметр)
Габаритные размеры датчика зонда, не более, мм
(длина
´
диаметр)
- WST-OPB-B, WST-OPT-B
- WST-OPB-S
- WST-OPT-T
Длина соединительного кабеля, не более, м
Масса корпуса тега, не более, г
Средняя наработка до отказа, ч, не менее
Средний срок службы, лет, не менее
50×6
73×17
125×12
3
63
40 000
6
Технические характеристики менеджеров WST-ETM, входящих в состав комплексов из-
мерительных WST Ревизор приведены в таблице 6.
40
Тип Ethernet-порта
Значения
от 431,04 до 439,36
1
Таблица 6
Наименование характеристики
Диапазон частот, используемый при радиообмене, МГц
Максимальная мощность передатчика, мВт
Максимальное число тегов WST-#, обслуживаемых одним
менеджером
FCC-идентификатор модели беспроводного устройства
Входное напряжение питания, В
Максимальный ток потребления, не более, мА
Температура окружающего воздуха,
°
С
Относительная влажность воздуха, не более, %
Габаритные размеры, мм (длина
´
ширина
´
высота)
Масса без сетевого адаптера и кабелей питания и подключения, г
ZGW004
10Base-T (Сервер DHCP,
порты: 80 и 6667)
от 4,5 до 5,5
300
от +10 до +35
80
48×55×22
55
Лист № 6
Всего листов 7
Знак утверждения типа
наносится на титульный лист (в правом верхнем углу) паспорта на комплексы измерительные
WST Ревизор типографским способом, а также на корпуса менеджеров и тегов посредством на-
клейки соответствующих номерных этикеток.
Комплектность средства измерений
1 шт. (по дополнительному заказу до-
пускается изменение количества по-
ставляемых единиц наименования)
1 экз.
Таблица 7 - Комплектность средства измерений
Наименование
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
Комплекс измерительный в составе:
тег модификации WST-OPB-B, WST-OPB-S, WST-
OPT-B, WST-OPT-T в зависимости от типа комплекса
WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S,
WSTR-OPT-B, WSTR-OPT-T
Менеджер WST-ETM
Сетевой адаптер питания с USB-выходом
Кабель USB/mini USB
Ethernet-пачкорд
Паспорт
«Комплексы измерительные WST Ревизор моделей
WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-
OPT-T. Руководство по эксплуатации» (в электронном
виде)
Поверка
осуществляется по разделу 3 «Методика поверки» документа 4211-005-75525306-19 РЭ «Ком-
плексы измерительные WST Ревизор. Руководство по эксплуатации», утвержденного
ФГУП «ВНИИМС» 01.08.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 – термометр сопротивления эталонный
ЭТС-100 (Регистрационный № 19916-10);
Рабочий эталон 2-го, 3-го разрядов по ГОСТ 8.547-2009 - Измеритель комбинированный
Testo 645 с зондом 0636 9741 (Регистрационный № 17740-12);
Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15),
(Регистрационный № 19736-11).
КалибраторытемпературыJOFRAсерийATC-RиRTC-R(Регистрационный
№ 46576-11);
Термостаты низкотемпературные Криостат (Регистрационный № 23838-08);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 7
Всего листов 7
Нормативные и технические документы, устанавливающие требования к комплексам
измерительным WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B,
WSTR-OPT-T
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ТУ4211-005-75525306-19КомплексыизмерительныеWSTРевизормоделей
WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-Техническая Лаборатория Элек-
тронные Инструменты» (ООО «НТЛ «ЭлИн»)
ИНН 7704536376
Адрес: 119048. г. Москва, ул. Хамовнический вал, д.24, стр.1
Телефон: +7 (909) 694-95-87, +7 (916) 389-18-61, +7 (985) 043-82-51
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 5804-76 | Преобразователи измерительные групповые | А614-1 | Приборостроительный завод, г.Екатеринбург | Нет данных | Перейти |
| 36431-17 | Преобразователи измерительные активной мощности трехфазного тока | Е848М | ОДО "Энергоприбор", Беларусь, г.Витебск | 4 года | Перейти |
| 50846-12 | Комплексы измерительно-вычислительные | ОРИОН | ОАО "Протон-Пермские моторы", г.Пермь | 1 год | Перейти |
| 6280-77 | Генераторы измерительные | ИГ-НЧ | П/я М-5573, г.Пермь | Нет данных | Перейти |
| 82873-21 | Машины координатные измерительные портальные | CRYSTA-Apex | Mitutoyo Corporation, Япония | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
