Блоки вычисления расхода микропроцессорные БВР.М, ГРСИ 76556-19
Номер госреестра:
76556-19
Наименование СИ:
Блоки вычисления расхода микропроцессорные
Обозначение типа:
БВР.М
Производитель:
АО "ИПФ "Сибнефтеавтоматика" (СибНА), г.Тюмень
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.11.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75499
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки вычисления расхода микропроцессорные БВР.М
Назначение средства измерений
Блоки вычисления расхода микропроцессорные БВР.М (далее – блоки БВР.М) предна-
значены для измерения частоты, количества импульсов датчиков расхода, силы постоянного
тока преобразователей температуры и давления, сигналов термопреобразователей сопротивле-
ния (RTD), времени наработки и вычисления объема (объемного расхода) природного, свобод-
ного нефтяного газа и других газов, приведенных к стандартным условиям, объема воды, сжи-
женного газа приведенного к стандартным условиям, массы теплоносителя и количества тепло-
ты в водяных и паровых системах теплоснабжения.
Описание средства измерений
Принцип действия блоков БВР.М основан на измерении и преобразовании в цифровой
код входных сигналов, поступающих с первичных измерительных преобразователей, с после-
дующим вычислением по заданным алгоритмам требуемых параметров измеряемой среды.
Блоки БВР.М обеспечивают выполнение следующих функций:
-
настройка частотных каналов на любой типоразмер датчика расхода с пассивным
выходом и преобразование сигналов частоты или количества импульсов в значение измеряемой
величины (расход, объем, скорость и др.);
-
настройка токовых каналов на любой диапазон измерения и преобразование сигна-
лов постоянного тока 4-20 мА в значение измеряемой величины (температуры, давления и др.);
-
настройка RTD-каналов на преобразование сигналов термопреобразователей сопро-
тивления (медных, платиновых, никелевых) в значения измеряемой температуры;
-
преобразование вычисленных значений в частотные или числоимпульсные сигналы
на дискретных выходах для управления исполнительными механизмами или передачи инфор-
мации в устройства телемеханики;
-
настройку выходных каналов на соответствующие управляющие сигналы и инфор-
мацию со встроенной клавиатуры;
-
вывод мгновенных параметров, текущей информации о вычисленных среднечасовых
и итоговых параметрах и просмотр предыдущей информации об итоговых параметрах на встро-
енный ЖК-дисплей;
-
защиту информации (параметров конфигурации, архивов, отчетов) от несанкциони-
рованного доступа;
-
независимую передачу информации по различным сетям при помощи протокола
ModBUS в форматах ASCII и RTU (по двум сетевым интерфейсным портам RS232 и RS485).
-
измерение времени наработки при включенном питании и индикацию текущей даты
и времени;
-
учет и формирование журнала событий, нештатных ситуаций и параметров;
-
регистрацию и хранение информации (создание архива) о среднечасовых значениях
входных параметров (температуры, давления, расхода и т.д.) и информации итоговых пара-
метров (объём, масса, количество тепла, времени наработки и т.д.), с глубиной архива не менее
трех месяцев, регистрацию и хранение информации в «посуточном» архиве (с глубиной архива
один год) и в «помесячном» архиве (с глубиной архива 10 лет);
-
запись сохраняемой информации на карту памяти (SD/MMC) емкостью от 8Мбайт до
32Гбайтилинафлэшнакопительемкостьюдо4Гбайт,по запросу оператора;
-
сохранение информации (архивов среднечасовых и итоговых параметров) при от-
ключении питания.
Блоки БВР.М выпускаются в нескольких модификациях.
Лист № 2
Всего листов 7

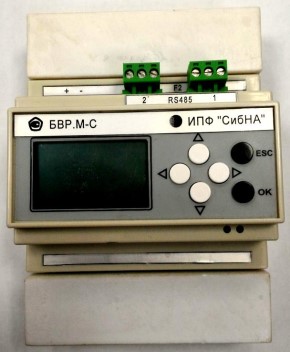

Рисунок 1 – Общий вид блоков вычисления расхода микропроцессорных БВР.М-Ахх

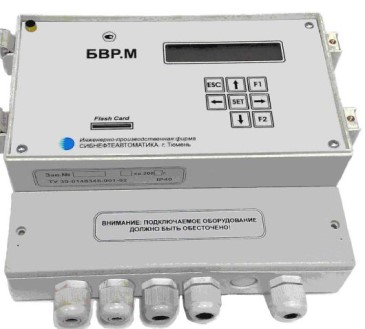

Рисунок 2 – Общий вид блоков вычисления расхода микропроцессорных БВР.М-Схх
Программное обеспечение
Блоки БВР.М поставляются со встроенным программным обеспечением (далее – ПО)
для коммерческого и технологического учета энергоносителей, включающим следующие алго-
ритмы:
-
алгоритм вычисления количества теплоты и массы теплоносителя согласно МИ 2412-97
и МИ 2451-98 и пунктам 14, 15, 27, 35 и 40 Методики осуществления коммерческого учета теп-
ловой энергии, теплоносителя, утвержденной приказом Минстроя России от 17.03.2014 г.
№ 99/пр;
- алгоритм вычисления объема (расхода) природного газа, приведенного к стандартным
условиям по ГОСТ 2939-63, с определением коэффициента сжимаемости в соответствии с
ГОСТ 30319.2-2015 и ГОСТ 30319.3-2015;
Структура записи обозначения блоков БВР.М в зависимости от модификации:
БВР.М– Х Х Х
1 2 3
1 – Использование в простых одно- и двухтрубных системах учета (А); компактное ис-
полнение для крепления на DIN-рейку, используемое для двух и четырехтрубных систем учета
энергоресурсов и малых задач АСУТП (С).
2, 3 –- исполнения блока БВР.М 01;02;03;04 в зависимости от типа измеряемой среды и
алгоритма программного обеспечения.
Общий вид и схема пломбировки блоков БВР.М приведены на рисунках 1, 2.
Место нанесения знака по-
верки (мастичной пломбы)
есто нанесения знака поверки (наклейки)
М
Место нанесения знака поверки (наклейки)
Лист № 3
Всего листов 7
-
алгоритм вычисления объема и расхода свободного (попутного) нефтяного газа, приве-
денного к стандартным условиям по ГОСТ 2939-63, с определением коэффициента сжимаемо-
сти в соответствии с ГСССД МР 113-03;
- алгоритм вычисления объема (расхода) сжиженного газа, приведенного к стандартным
условиям, в соответствии с ГОСТ Р 56851-2016;
– алгоритм вычисления объёма воды, приведённого к стандартным условиям в соответст-
вии с инструкцией "Алгоритмы расчета объема сырой нефти, массы нетто нефти и объема воды
при их движении и хранении после первичной сепарации на оперативных узлах учета технологи-
ческих объектов системы сбора иподготовки нефти", утвержденной ФГУП ВНИИР
21.10.2010 г.;
- алгоритм вычисления объема (расхода) газов (воздух, азот, кислород, углекислый газ,
аргон), приведенного к стандартным условиям по ГОСТ 2939-63, с определением коэффициен-та
сжимаемости в соответствии с таблицами ГСССД.
Информационный обмен между блоком БВР.М и верхним уровнем осуществляется при
помощи протоколов ModBUS в форматах RTU с использованием стандартных интерфейсов
RS485 или RS232. В качестве программ верхнего уровня можно использовать любую SCADA-
систему для стандартной работы с которой поставляется OPC-сервер.
Идентификационные данные ПО, представлены в таблицах 1,2.
вание ПО
Таблица 1 – Идентификационные данные программного обеспечения блоков БВР.М-А
Идентификационные данныеБВР.М-А01БВР.М-А02БВР.М-А03БВР.М-А04
(признаки)измеряемаяизмеряемаяизмеряемаяизмеряемая
среда: пар, среда: газ, среда: сво-среда: сжи-
конденсат жидкость бодный женный при-
(вода)нефтянойродный газ
газ
Идентификационноенаимено-
СВП+СВКCВГ-СЖУСВГ-ПНГСВГ+СПГ
онный омер) ПО
Номер
н
версии (идентификаци-
v002m v002m v002m v002m
Цифровой идентификатор ПО 0x481D 0х0917 0хA0F5 0хCF60
ние ПО
Таблица 2 – Идентификационные данные программного обеспечения блоков БВР.М-C
Идентификационные данныеБВР.М-C01БВР.М-С02БВР.М-С03
(признаки)счетчики газа,счетчики тепласчетчики пара
жидкости
Идентификационноенаименова-
“ЭНЕРГОУЧЕТ 1”“ЭНЕРГОУЧЕТ2”“ЭНЕРГОУЧЕТ3”
ный номер) ПО
Номер версии (идентификацион-
v.001v.001v.001
Цифровой идентификатор ПО0x039A0х3B110х09C3
Информация о версии и контрольной сумме прикладного программного приложения
блока БВР.М доступна через меню «ИНФОРМАЦИЯ О СИСТЕМЕ» или «ПАСПОРТ
ПРИБОРА».
В блоке БВР.М отсутствует возможность внесения несанкционированных изменений
(преднамеренныхилинепреднамеренных) вПОпосредствомвнешнихинтерфейсов
(RS232/RS485, USB) или через меню блока БВР.М с клавиатуры.
Защита блока БВР.М от преднамеренного изменения ПО через внутренний интерфейс
(вскрытие прибора) обеспечивается нанесением пломбы на корпус блока БВР.М.
Лист № 4
Всего листов 7
Изменение настроек ПО блока БВР.М, в части настройки входных измерительных кана-
лов по типоразмерам подключаемых датчиков (расхода, температуры, давления, плотности),
производится по специальному паролю. Изменение настроек вступает в силу только после со-
хранения проведенных изменений в ПЗУ блока БВР.М, при этом в архиве (энергонезависимой
памяти) формируется специальная запись (вход по "паролю") с идентификацией даты, времени,
всех проведенных операций и прав доступа ("пароль").
Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Примечание - Каналы RTD могут быть перенастроены на токовые
.
Таблица 3 – Метрологические характеристики
Наименование характеристики
Значение
БВР.М-АххБВР.М-Схх
24 или 5
42 или 4
-2 или 4
от 0,25 до 1000 от 0,25 до 4000
от 4 до 20
± 0,1
± 1
± 0,1
± 0,1
± 1
± 0,05
± 0,05
Количество измерительных каналов:
– частоты (импульсов)
– силы постоянного тока
– сигналов термопреобразователей сопротивления (RTD)
Диапазон измерения частоты, Гц
Диапазон измерения силы постоянного тока, мА
Пределы допускаемой относительной погрешности изме-
рения частоты, %
Пределы допускаемой абсолютной погрешности измере-
ния числа импульсов, импульс
Пределы допускаемой абсолютной погрешности измере-
ния температуры, °С
Пределы допускаемой приведенной погрешности измере-
ния силы постоянного тока, % от диапазона
Пределы допускаемой абсолютной погрешности измере-
ния числа импульсов по дискретному выходу, импульс
Пределы допускаемой относительной погрешности изме-
рения времени, %
Пределы допускаемой относительной погрешности вы-
числения параметров по установленному алгоритму, %
Пределы допускаемой основой абсолютной погрешности
при измерении разности температур (Δ t)
парных измерительных каналов для входных сигналов
от термопреобразователей сопротивления в диапазоне
от 3 до 150 °С, ºС
± [0,03 + 0,001• Δ t]
Значение
2
от +5 до +50
до 90
от 84 до 106
Таблица 4 – Основные технические характеристики
Наименование характеристики
1
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при 25 °С, %
- атмосферное давление, кПа
Габаритные размеры, мм, не более:
– БВР.М-Ахх
– БВР.М-Схх
222×212×112
107×87×60
Лист № 5
Всего листов 7
Продолжение таблицы 4
12
Масса блоков, кг, не более:
– БВР.М-Ахх2,0
– БВР.М-Схх0,5
Параметры электрического питания БВР.М-Ахх:
– напряжение питания переменного тока, В220±22
– частота переменного тока, Гц 50±1
Параметры электрического питания БВР.М-Схх:
– напряжение питания постоянного тока, В24±4
Потребляемая мощность, В·А, не более 5
Средний срок службы, лет, не менее 12
Знак утверждения типа
наносится на эксплуатационную документацию (руководство по эксплуатации блока БВР.М)
типографским способом, на корпус блока БВР.М – методом наклейки.
Комплектность средства измерений
Комплектность поставки блока БВР.М соответствует таблице 5.
1 экз.
1 экз.
Обозначение
Количество
Таблица 5 – Комплектность поставки блока БВР.М
Наименование
Блок вычисления расхода микропроцессорный БВР.М___
БВР.М–ХХХ
1 шт.
393.00.00.000 РЭ
311.03.00.000 РЭ
Блок вычисления расхода микропроцессорный БВР.М-__
311.03.00.000-01 РЭ
Руководство по эксплуатации
393.00.00.000-01 РЭ
393.00.00.000-02 РЭ
Комплект инструментов и принадлежностей
-1 комп.
Комплект ЗИП
-1 комп.
Блоки вычисления расхода микропроцессорные БВР.М.311.03.00.000 МИ
Методика поверки
Поверка
осуществляется по документу 311.03.00.000 МИ «ГСИ. Блоки вычисления расхода микропро-
цессорные БВР.М. Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 27.05.2019 г.
Основные средства поверки:
калибратор измерительных каналов КИК-М, регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений (далее – регистрационный номер)
32639-06.
калибратор многофункциональный Calog мод. Calog-Loop II-R, регистрационный номер
47999-11.
генератор импульсов 81150А, регистрационный номер 41402-09
секундомер электронный Интеграл С-01, регистрационный номер 44154-10.
магазин сопротивления Р4831, регистрационный номер 6332-77.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в соответствующий раздел ру-
ководства по эксплуатации и в места указанные на рисунке 1 (в виде мастичной пломбы для
БВР.М-АХХ и в виде наклейки для БВР.М-СХХ).
Лист № 6
Всего листов 7
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации и следующих документах:
-ГОСТ 30319.2-2015 «Газ природный. Методы расчета физических свойств. Вычис-
ление физических свойств на основе данных о плотности при стандартных условиях и содержа-
нии азота и диоксида углерода»;
-ГОСТ 30319.3-2015 «Газ природный. Методы расчета физических свойств. Вычис-
ление физических свойств на основе данных о компонентном составе»;
-ГОСТ Р 56851-2016 «Газ природный сжиженный. Метод расчета термодинамиче-
ских свойств»;
- ГОСТ Р 8.740-2011 «ГСИ. Расход и количество газа. Методика измерений с помощью
турбинных, ротационных и вихревых расходомеров и счетчиков»;
- ГОСТ 8.611-2013 «ГСИ. Расход и количество газа. Методика (метод) измерений с по-
мощью ультразвуковых преобразователей расхода»;
-ГСССД МР 113-03 «Определение плотности, фактора сжимаемости, показателя
адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне темпе-
ратур 263 ... 500 К при давлении до 15 МПа».
Нормативные и технические документы, устанавливающие требования к блокам вычис-
ления расхода микропроцессорным БВР.М
Приказ Минстроя России от 17.03.2014 г. № 99/пр Об утверждении методики осуществ-
ления коммерческого учета тепловой энергии, теплоносителя
МИ 2412-97 ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой
энергии и количества теплоносителя
МИ 2451-98 ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой
энергии и количества теплоносителя
ТУ 4012-036-12530677-2016 «Блоки вычисления расхода микропроцессорные БВР.М.
Технические условия»
Изготовитель
Акционерное общество «Инженерно-производственная фирма «Сибнефтеавтоматика»
(АО «ИПФ «СибНА»)
ИНН 7203069360
Адрес: 625014, г. Тюмень, ул. Новаторов, 8
Тел.: (3452) 22-54-60
Факс: (3452) 22-55-29
E-mail:
Web-сайт:
Лист № 7
Всего листов 7
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном
округе – Югра, Ямало-Ненецком автономном округе», (ФБУ «Тюменский ЦСМ»)
Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Тел.: (3452) 20-62-95
Факс: (3452) 28-00-84
E-mail:
Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств из-
мерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 60454-15 | Блоки нормирующего преобразователя температуры | НПТ11-С | ООО "Московский завод "ФИЗПРИБОР", г.Москва | 6 лет | Перейти |
| 5876-77 | Блоки дозирующие для линии фасовки квашеной капусты в пакеты | ЛФКП-600.0,5 | Завод торгового машиностроения, г.Екатеринбург | Нет данных | Перейти |
| 29706-05 | Установка поверочная для счетчиков и преобразователей объема-расхода воды | ПРУВ-1 0,025/10 | ОАО "Завод "Водоприбор", г.Москва | 1 год | Перейти |
| 27739-04 | Имитаторы расхода | ИР-2 | ЗАО НПП "Сигма-С", г.Самара | 2 года | Перейти |
| 13969-94 | Преобразователи первичные объемного расхода вихревые | ПП-РОСВ | ОАО "Саранский приборостроительный завод", г.Саранск | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
