Потенциостаты-гальваностаты BP, SP, VMP, VSP, ГРСИ 76547-19

Смотреть ГРСИ
76546-19

Номер госреестра:

76547-19

Наименование СИ:

Потенциостаты-гальваностаты

Обозначение типа:

BP, SP, VMP, VSP

Производитель:

Фирма "Bio-Logic SAS", Франция

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

28.10.2024

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 75490

об утверждении типа средств измерений

Лист № 1

Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Потенциостаты-гальваностаты BP, SP, VMP, VSP

Назначение средства измерений

Потенциостаты-гальваностаты BP, SP, VMP, VSP (далее по тексту – приборы)

предназначены для воспроизведения напряжения и силы постоянного тока на рабочих

электродах электрохимической ячейки в процессе электрохимических исследований.

Описание средства измерений

Принцип действия потенциостатов-гальваностатов BP, SP, VMP, VSP основан на

обеспечении заданного закона изменения потенциала или силы тока при электрохимических

измерениях путем формировании регулируемых и стабилизированных напряжения и силы

постоянного тока, которые не зависят от процессов, происходящих в электрохимической

ячейке.

Приборы могут функционировать в режиме стабилизации напряжения (режим

потенциостата) или в режиме стабилизации тока (режим гальваностата). Регулировка выходных

напряжения и силы тока осуществляется независимо на основе сигналов обратной связи,

поступающих с электродов электрохимической ячейки и обрабатываемых микроконтроллером,

который формирует управляющие сигналы для встроенного источника напряжения и тока.

Приборы позволяют работать по двух, трех или четырехэлектродной схемам подключения к

электрохимической ячейке. В выключенном состоянии или в режиме ожидания, выход приборов

подключен к внутреннему эквиваленту нагрузки.

Управление приборами, их конфигурирование, обработка, вывод и хранение результатов

измерений осуществляется через интерфейс связи USB с помощью прикладного программного

обеспечения EC-Lab, предустановленного на внешнем персональном компьютере (ПК).

Микроконтроллер приборов контролирует выполнение созданной пользователем программы,

анализирует данные тока, потенциала, рассчитывает заряд, проверяет наличие перегрузок,

признаков остановки и выполняет остальные рабочие функции.

Приборы имеют собственную энергонезависимую память, в которую резервируются все

данные, получаемые в ходе работы. После запуска прибор может быть отключен от компьютера

для автономной работы.

Приборы выпускаются в десяти модификациях: BP-300, SP-50, SP-150, SP-200, SP-240,

SP-300,VMP3,VMP-300,VSP,VSP-300,отличающихсяколичествомканалов,

функциональностью,конструктивным исполнением.Для расширения диапазонов

воспроизведения приборы могут комплектоваться дополнительными усилителями (опция).

Основные узлы приборов: микроконтроллер, АЦП, ЦАП, селектор, коммутатор,

усилители напряжения и тока, усилитель мощности, эквивалент нагрузки, источник питания.

Конструктивно приборы выполнены в виде моноблока в металлическом корпусе для

настольного размещения.

На передней панели приборов расположены слоты, в которые помещаются платы

отдельных каналов, коммуникационная плата с интерфейсами Ethernet и USB, платы

усилителей.

На задней панели приборов расположены: разъем сети питания, сетевой предохранитель,

вентиляционные отверстия, вентилятор (-ы) охлаждения.

Общий вид приборов с обозначением места нанесения знака поверки представлен на

рисунках 1 – 20.

Пломбирование потенциостатов-гальваностатов BP, SP, VMP, VSP не предусмотрено.

По условиям эксплуатации потенциостаты-гальваностаты BP, SP, VMP, VSP являются

лабораторными приборами.

Лист № 2

Всего листов 15

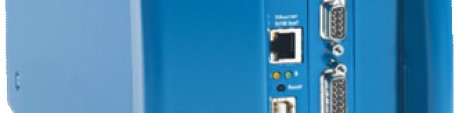

Рисунок 1 – Общий вид потенциостатов-

гальваностатов BP-300

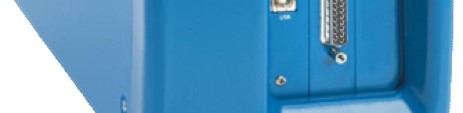

Рисунок 2 – Общий вид потенциостатов-

гальваностатов BP-300 (вид сзади)

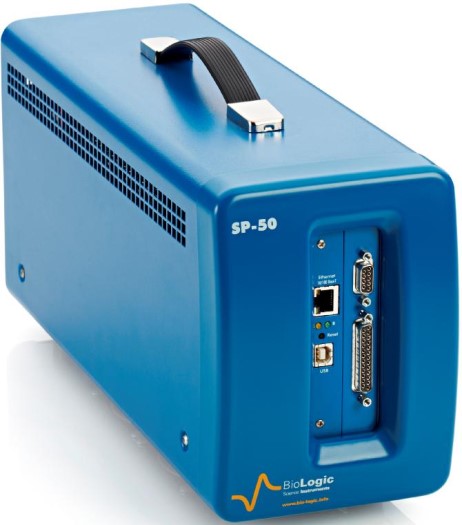

Рисунок 3 – Общий вид потенциостатов-

гальваностатов SP-50

Рисунок 4 – Общий вид потенциостатов-

гальваностатов SP-50 (вид сзади)

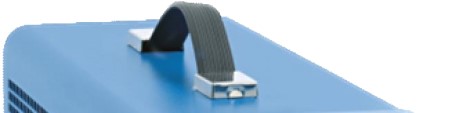

Место нанесения

знака поверки

Лист № 3

Всего листов 15

Рисунок 5 – Общий вид потенциостатов-

гальваностатов SP-150

Рисунок 6 – Общий вид потенциостатов-

гальваностатов SP-150 (вид сзади)

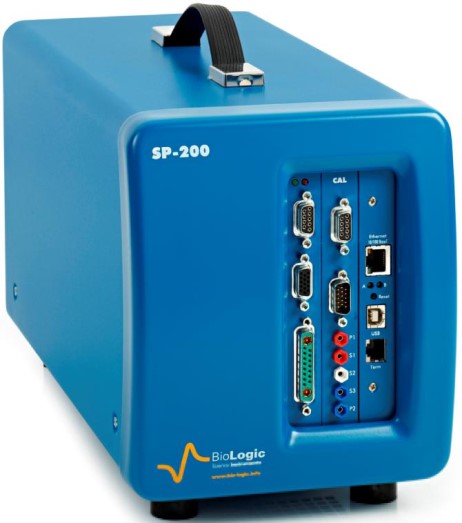

Рисунок 7 – Общий вид потенциостатов-

гальваностатов SP-200

Рисунок 8 – Общий вид потенциостатов-

гальваностатов SP-200 (вид сзади)

Лист № 4

Всего листов 15

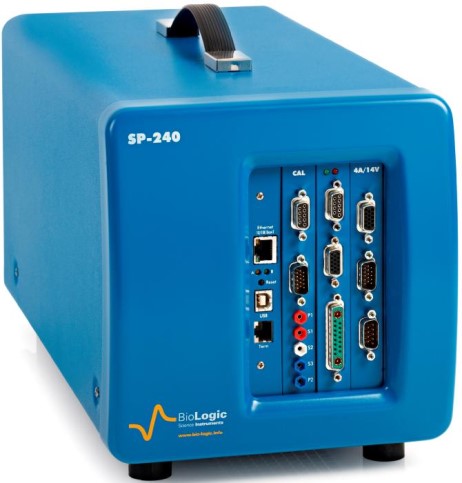

Рисунок 9 – Общий вид потенциостатов-

гальваностатов SP-240

Рисунок 10 – Общий вид потенциостатов-

гальваностатов SP-240 (вид сзади)

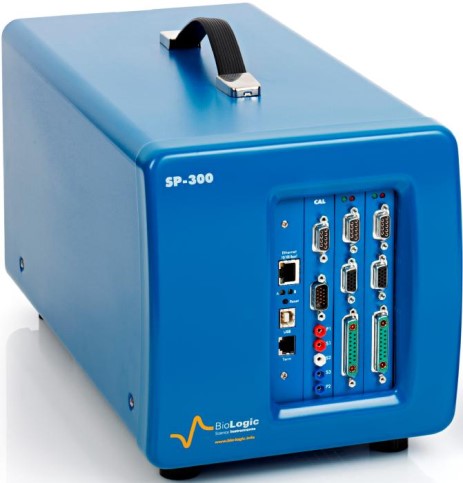

Рисунок 11 – Общий вид потенциостатов-

гальваностатов SP-300

Рисунок 12 – Общий вид потенциостатов-

гальваностатов SP-300 (вид сзади)

Лист № 5

Всего листов 15

Рисунок 13 – Общий вид потенциостатов-гальваностатов VMP3

Рисунок 14 – Общий вид потенциостатов-гальваностатов VMP3 (вид сзади)

Лист № 6

Всего листов 15

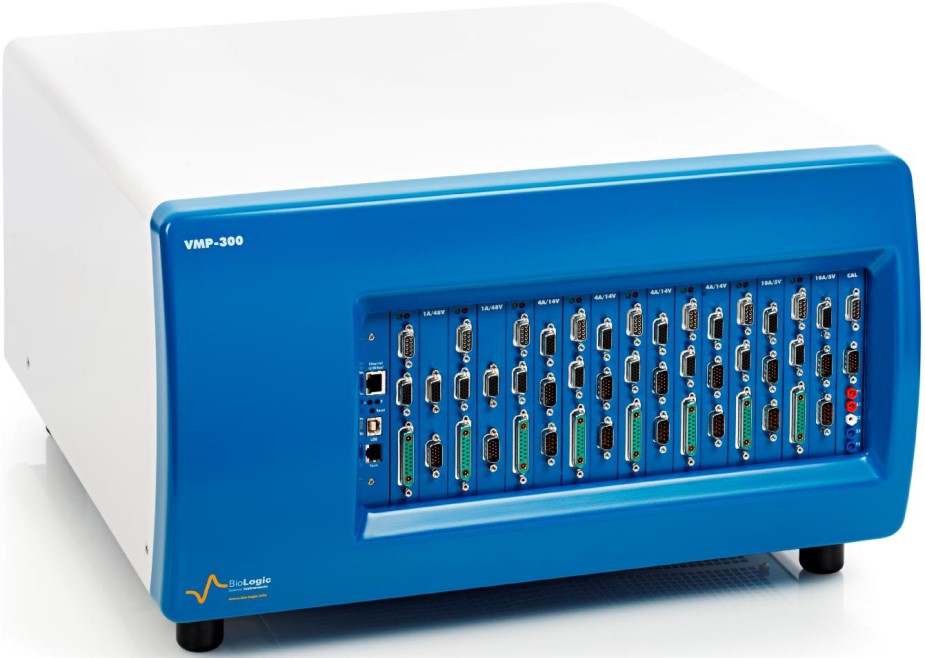

Рисунок 15 – Общий вид потенциостатов-гальваностатов VMP-300

Рисунок 16 – Общий вид потенциостатов-гальваностатов VMP-300 (вид сзади)

Лист № 7

Всего листов 15

Рисунок 17 – Общий вид потенциостатов-гальваностатов VSP

Рисунок 18 – Общий вид потенциостатов-гальваностатов VSP (вид сзади)

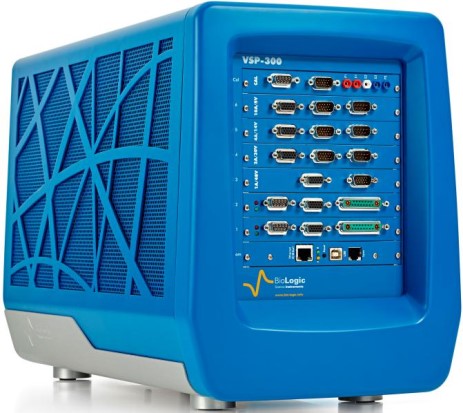

Рисунок 19 – Общий вид потенциостатов-

гальваностатов VSP-300

Рисунок 20 – Общий вид потенциостатов-

гальваностатов VSP-300 (вид сзади)

Лист № 8

Всего листов 15

Программное обеспечение

Приборы работают под управлением специализированного программного обеспечения

(ПО) EC-Lab, которое является метрологически значимым. Метрологические характеристики

приборов нормированы с учетом влияния ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений – «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 – Идентификационные данные программного обеспечения

Идентификационные данные (признаки)Значение

Идентификационное наименование ПОEC-Lab

Номер версии (идентификационный номер ПО) Не ниже 11.27

Цифровой идентификатор ПО –

Лист № 9

Всего листов 15

Метрологические и технические характеристики

от –5 до +5;

Таблица 2 – Метрологические характеристики модификаций SP-50, SP-150, VMP3, VSP

Наименование характеристикиЗначение для модификаций

SP-50SP-150

2)3)4)

VMP3

2)3)4)

VSP

2)3)4)

Количество каналов1 1 до 16 до 5

Диапазон воспроизведения

от –2,5 до +2,5;

напряжения постоянного тока, В

от –10 до +10

Пределы допускаемой приведенной

погрешности воспроизведения±0,1

напряжения постоянного тока, %

от –800 до +800 мА; от –400 до +400 мА;

от –100 до +100 мА; от –100 до +100 мА;

Диапазон воспроизведенияот –10 до +10 мА;от –10 до +10 мА;

силы постоянного тока от –1 до +1 мА; от –1 до +1 мА;

от –100 до +100 мкА; от –100 до +100 мкА;

от –10 до +10 мкА от –10 до +10 мкА

Пределы допускаемой приведенной

погрешности воспроизведения силы±0,1

постоянного тока, %

Примечания:

– за нормирующее значение принимается верхний предел диапазона воспроизведения;

– опция измерения электрохимического импеданса (импедансная спектроскопия);

– опция измерений малых токов;

– опция усилителей

Лист № 10

Всего листов 15

Таблица 3 – Метрологические характеристики модификаций SP-150, VMP3, VSP с опцией измерений малых токов

Наименование характеристикиЗначение для модификаций

SP-150VMP3VSP

от –1 до +1 мкА;

Диапазон воспроизведенияот –100 до +100 нА;

силы постоянного тока от –10 до +10 нА;

от –1 до +1 нА

Пределы допускаемой приведенной

погрешности воспроизведения силы

постоянного тока, %

– для диапазонов воспроизведения

от –1 до +1 мкА и от –100 до +100 нА;±0,1

– для диапазона воспроизведения

от –10 до +10 нА;±0,5

– для диапазона воспроизведения

от –1 до +1 нА±1

Примечание –

за нормирующее значение принимается верхний предел диапазона воспроизведения

от –20 до +20

силы постоянного тока, А

Таблица 4 – Метрологические характеристики модификаций SP-150, VMP3, VSP с усилителями (опция)

Наименование характеристикиЗначение для модификаций

2 А/20 В5 А/20 В10 А/20 В20 А/20 В

Диапазон воспроизведения

напряжения постоянного тока, В

Диапазон воспроизведения

от –2 до +2от –5 до +5от –10 до +10от –20 до +20

Пределы допускаемой приведенной

погрешности воспроизведения силы±0,2

постоянного тока, %

Примечание –

за нормирующее значение принимается верхний предел диапазона воспроизведения

Лист № 11

Всего листов 15

VMP-300

1)2)5)6)

до 16

VSP-300

1)2)5)6)

до 6

от –5 до +5;

±(0,0003·U+0,001)

от –1 до +1 мА;

воспроизведения силы

Таблица 5 – Метрологические характеристики модификаций BP-300, SP-200, SP-240, SP-300, VMP-300, VSP-300

Наименование характеристикиЗначение для модификаций

BP-300

1)2)3)5)6)

SP-200

1)2)6)

SP-240

1)2)4)6)

SP-300

1)2)5)6)

Количество каналов2 1 1 до 2

Диапазон воспроизведения

от –2,5 до +2,5;

напряжения постоянного тока, В

от –10 до +10

Пределы допускаемой

абсолютной погрешности

воспроизведения напряжения

постоянного тока, В

от –500 до +500 мА;

от –100 до +100 мА;

Диапазон воспроизведения

от –10 до +10 м

;

силы постоянного тока

от –100 до +100 мкА;

от –10 до +10 мкА;

от –1 до +1 мкА

Пределы допускаемой

абсолютной погрешности

±(0,0003·

+0,00

·Iк.)

постоянного тока, мА, мкА

Примечания:

– опция измерения электрохимического импеданса (импедансная спектроскопия);

– опция генератора линейной развертки;

– с усилителем 2 А/30 В;

– с усилителем 4 А/14 В;

– опция усилителей;

– опция измерений малых токов;

U – воспроизводимое значение напряжения постоянного тока, В,

I – воспроизводимое значение силы постоянного тока, мА, мкА;

Iк – верхний предел диапазона воспроизведения силы тока, мА, мкА

Лист № 12

Всего листов 15

от –10 до +10 нА;

Таблица 6 – Метрологические характеристики модификаций BP-300, SP-200, SP-240, SP-300, VMP-300, VSP-300 с опцией измерений малых токов

Наименование характеристикиЗначение для модификаций

BP-300SP-200SP-240SP-300VMP-300VSP-300

Диапазон воспроизведения

от –100 до +100 нА

силы постоянного тока

от –1 до +1 нА

Пределы допускаемой абсолютной

погрешности воспроизведения силы±(0,01·I+0,001·Iк.)

постоянного тока, %

Примечания:

I – воспроизводимое значение силы постоянного тока, нА;

Iк – верхний предел диапазона воспроизведения силы тока, нА

Таблица 7 – Метрологические характеристики модификаций BP-300, SP-240, SP-300, VMP-300, VSP-300 с усилителями (опция)

Наименование характеристикиЗначение для модификаций

1 А/48 В2 А/30 В4 А/14 В10 А/5 В

Диапазон воспроизведения

постоянного тока, А

напряжения постоянн

го тока, В

от –48 до +48от –30 до +30от –3 до +10от –1 до +6

Диапазон воспроизведения силы

от –1 до +1 от –2 до +2 от –4 до +4 от –10 до +10

Пределы допускаемой приведенной

погрешности воспроизведения силы±0,2±0,3

постоянного тока, %

Примечание –

за нормирующее значение принимается верхний предел диапазона воспроизведения

Лист № 13

Всего листов 15

Габаритные размеры, мм

Таблица 8 – Основные технические характеристики SP-50, SP-150, VMP3, VSP

Наименование характеристикиЗначение для модификаций

SP-50SP-150VMP3VSP

Параметры электрического питания:

- напряжение переменного тока, В от 85 до 264 от 90 до 264

- частота переменного тока, Гц от 47 до 440 от 47 до 440

(длина×ширина×высота)

377×136×197495×465×260435×335×95

Масса, кг 4 4,5 20 8

Рабочие условия измерений:

- температура окружающего воздуха,

от +20 до +30

- относительная влажность воздуха, %

от 30 до 80

517×254×337

VSP-300

от 85 до 264

от 47 до 440

Габаритные размеры, мм

Таблица 9 – Основные технические характеристики модификаций BP-300, SP-200, SP-240, SP-300, VMP-300, VSP-300

Наименование характеристикиЗначение для модификаций

BP-300SP-200SP-240SP-300VMP-300

Параметры электрического питания:

- напряжение переменного тока, Вот 85 до 264от 85 до 264

- частота переменного тока, Гцот 47 до 440 от 47 до 63

(длина×ширина×высота)

517×254×337 410×167×225410×205×225 410×205×225 565×534×315

Масса, кг 20 6 7,5 7,5 30

Рабочие условия измерений:

- температура окружающего воздуха,

от +20 до +30

- относительная влажность воздуха, %

от 30 до 80

Лист № 14

Всего листов 15

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

–

1 шт.

Обозначение

Количество

Таблица 10 – Комплектность средства измерений

Наименование

Потенциостат-гальваностат BP, SP, VMP, VSP

(модификация по заказу)

Плата канала

Усилитель

Измерительный кабель

Кабель питания

Кабель связи потенциостата/гальваностата и ПК

Руководство по эксплуатации

Методика поверки

–

ИЦРМ-МП-066-19

по заказу

1 шт.

1 экз.

Поверка

осуществляется по документу ИЦРМ-МП-066-19 «Потенциостаты-гальваностаты BP, SP, VMP,

VSP. Методика поверки», утвержденному ООО «ИЦРМ» 21.06.2019 г.

Основные средства поверки: мультиметр 3458А (регистрационный номер в Федеральном

информационном фонде № 25900-03); мультиметр цифровой прецизионный Fluke 8508A

(регистрационный номер в Федеральном информационном фонде № 25984-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель корпуса прибора и (или) свидетельство о

поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативныедокументы,устанавливающиетребованиякпотенциостатам-

гальваностатам BP, SP, VMP, VSP

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие

технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения,

тока, сопротивления. Общие технические требования и методы испытаний

Изготовитель

Фирма «Bio-Logic SAS», Франция

Адрес: 4, rue de Vaucanson - 38170 SEYSSINET-PARISET, France

Телефон (факс): +33 476 986 831 (+33 476 986 909)

Web-сайт:

https://www.bio-logic.info

Заявитель

Частное торговое унитарное предприятие «ИлПа Тех»

(Частное предприятие «ИлПа Тех»)

Адрес: 220089, Республика Беларусь, г. Минск, ул. Уманская, д. 54, 4-й этаж, пом. 26

Телефон: +375 17 328 1802

Web-сайт:

http://ilpa-tech.ru

E-mail:

IlPa.Tech@gmail.com

Лист № 15

Всего листов 15

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в

области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail:

info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в

целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2019 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
55515-13	Потенциостаты/гальваностаты	1287A	Фирма "Solartron Analytical UK", Великобритания	1 год	Перейти
3907-73	Потенциостаты	П-10АМ	П/я В-8644 (ОКБА НПО "Химавтоматика"), г.Дзержинск	Нет данных	Перейти
9999-85	Потенциостаты-гальваностаты	ПГ-200-0,5	Завод измерительных приборов, Беларусь, г.Гомель	1 год	Перейти
74971-19	Потенциостаты-интеграторы кулонометрические	ПИК-100	ФГУП "УНИИМ", г.Екатеринбург	1 год	Перейти
70702-18	Потенциостаты-гальваностаты	Р	ИП Астафьева Юлия Андреевна, г.Черноголовка	2 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуПотенциостаты-гальваностаты BP, SP, VMP, VSPГРСИ 76547-19

Заказать поверку
Потенциостаты-гальваностаты BP, SP, VMP, VSP
ГРСИ 76547-19
