Акселерометры волоконно-оптические Astro A551, Astro A554, ГРСИ 76545-19
Номер госреестра:
76545-19
Наименование СИ:
Акселерометры волоконно-оптические
Обозначение типа:
Astro A551, Astro A554
Производитель:
ООО "Инверсия-Сенсор", г.Пермь
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.10.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75488
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Акселерометры волоконно-оптические Astro A551, Astro A554
Назначение средства измерений
Акселерометры волоконно-оптические Astro A551, Astro A554 (далее акселерометры)
предназначены для измерений виброускорения, воздействующего на конструкции производст-
венных и строительных объектов.
Описание средства измерений
Чувствительным элементом акселерометров является волоконная брэгговская решетка,
представляющая собой селективный отражающий элемент с градиентом показателя преломле-
ния периодического характера. Часть проходящего через решётку лазерного излучения отража-
ется в узком спектральном диапазоне, при этом длина волны отражённого излучения зависит от
периода решётки. Период решётки изменяется под действием приложенного к акселерометру
виброускорения, что вызывает изменения длины отражённой волны, которые детектируются
вторичной аппаратурой и преобразуются в цифровой код для дальнейшей обработки и измере-
ний. Акселерометры предназначены для работы совместно с анализаторами сигналов волокон-
но-оптических датчиков ASTRO (рег. № 60112-15)
Конструктивно акселерометры представляют собой корпус из алюминиевого сплава с
выведенными наружу оптоволоконными кабелями, оканчивающимися оптическими разъёмами
для подключения к вторичной аппаратуре. Акселерометры представлены двумя модификация-
ми Astro A551 и Astro A554, имеющими идентичную конструкцию и различающимися диапазо-
ном измерений, чувствительностью и исполнением корпуса.
Общий вид акселерометров волоконно-оптических Astro A551, Astro A554 представлен
на рисунках 1-2.
Пломбирование акселерометров волоконно-оптических Astro A551, Astro A554 не пре-
дусмотрено.
Astro A551

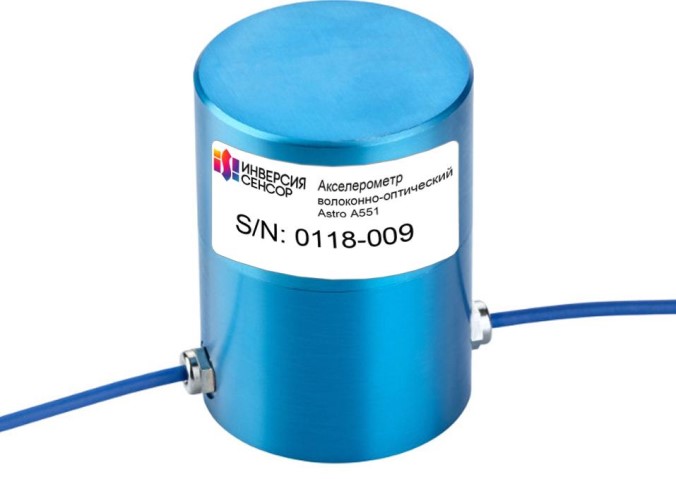

Рисунок 1 – Общий вид акселерометров волоконно-оптических Astro A551
Лист № 2
Всего листов 4
Astro A554

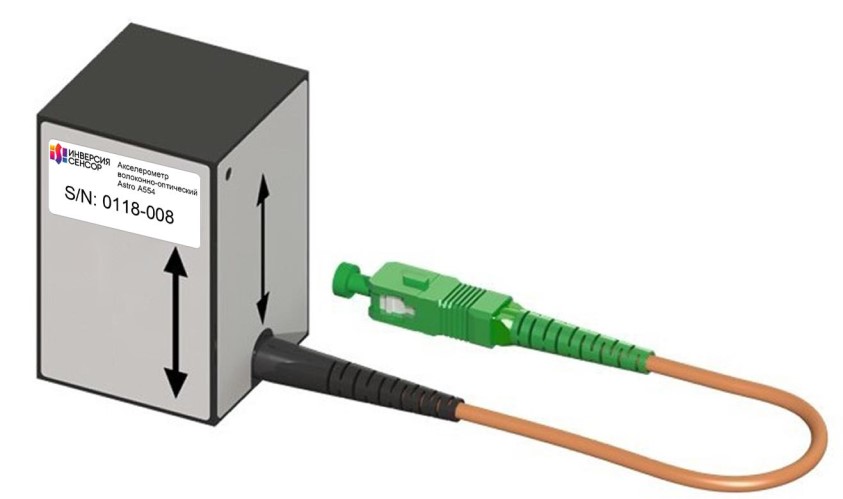

Рисунок 2 – Общий вид акселерометров волоконно-оптических Astro A554
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики акселерометров волоконно-оптических Astro
A551, Astro A554
Наименование характеристикиЗначение
Astro A551Astro A554
Диапазон измерений виброускорения (СКЗ), м/с
2
от 0,1 до 100
Диапазон рабочих частот, Гц от 0,5 до 50 от 0,5 до 120
Пределы основной относительной погрешности измерений
виброускорения, на базовой частоте 35 Гц, %, не более±4
Неравномерностьамплитудно-частотнойхарактеристики
относительно базовой частоты 35 Гц, %, не более±7
Нелинейность амплитудной характеристики на базовой час-
тоте 35 Гц, %, не более±3
Пределы допускаемой дополнительной относительной по-
грешности измерений виброускорения, вызванной измене-
нием температуры окружающей среды от нормальных усло-
вий измерений до конечных значений диапазона рабочих±0,02
температур, %/10 °С
Лист № 3
Всего листов 4
характеристики акселерометров волоконно-оптических
Таблица 2 - Основные технические
Astro A551, Astro A554
Наименование характеристики
Значение
Astro A551Astro A554
от +20 до +25
от -20 до +80
Нормальные условия измерений:
- температура окружающей среды, ºС
Условия эксплуатации:
- диапазон рабочих температур, °С
Габаритные размеры, мм, не более:
- диаметр × высота
- высота ×ширина× длина
Масса, кг, не более
53×73-
-54,8 × 36,6 × 36,6
0,4 0,2
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Обозначение
Astro A551 или Astro A554
Акселерометр волоконно-оптический
Руководство по эксплуатации
Методика поверки
ДСАЕ.441164.002РЭ
МП 204/3-12-2019
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 204/3-12-2019 «Акселерометры волоконно-оптические Astro
A551, Astro A554. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 июля 2019 г.
Основные средства поверки: поверочная вибрационная установка 2-го разряда в соответ-
ствии с Государственной поверочной схемой для средств измерений виброперемещения, вибро-
скорости, виброускорения и углового ускорения, утверждённой Приказом Росстандарта № 2772
от 27.12.2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах (методиках) измерений
приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к акселерометрам
волоконно-оптическим Astro A551, Astro A554
Приказ Федерального агентства по техническому регулированию и метрологии от
27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств
измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Акселерометры волоконно-оптическиеAstro A551, Astro A554. ДСАЕ.441164.002ТУ
Изготовитель
Общество с ограниченной ответственностью «Инверсия-Сенсор» (ООО «Инверсия-С»)
ИНН
5408227286
Адрес: 614990, г. Пермь, ул. 25 Октября, 106.
Тел.: +7 (342) 240-09-86
E-mail:
Web-сайт:
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
