Номер госреестра:
76544-19
Наименование СИ:
Уровнемеры поплавково-ленточные
Обозначение типа:
FT-1112
Производитель:
Фирма "Tokyo Keiso Co. Ltd.", Япония
Межповерочный интервал:
3 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 13 шт. с зав.№ L19-71001-1, L19-71001-2, L19-71001-3-1, L19-71001-3-2, L19-71001-4, L19-71001-5, L19-71001-6, L19-71001-7, L19-71001-8-1, L19-71001-8-2, L19-71001-9, L19-71001-10, L19-71001-11
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75487
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры поплавково-ленточные FT-1112
Назначение средства измерений
Уровнемеры поплавково-ленточные FT-1112 предназначены для измерений уровня
жидкостей в резервуарах и газгольдерах.
Описание средства измерений
Принцип действия уровнемеров поплавково-ленточных FT-1112 основан на физическом
перемещении поплавка в жидкостной среде, вызывающем вращение зубчатого колеса,
соединенного с перфорированной лентой и двухстрелочным индикатором. Угол поворота
зубчатого колеса передается на электронный преобразователь TR-210EX через соединительный
блок для удаленной передачи данных в виде токового выходного сигнала постоянного тока от 4
до 20 мА.
Уровнемерыпоплавково-ленточныеFT-1112состоятизпоплавка,корпусас
двухстрелочным индикатором, соединительных элементов (ленты, направляющего патрубка) и
электронного преобразователя TR-210EX, который подсоединяется к шкиву зубчатого колеса
индикатора через соединительный механизм. Корпус с двухстрелочным индикатором состоит
из зубчатого колеса, колеса намотки ленты, пружины с постоянным крутящим моментом,
зубчатого механизма, стрелочного указателя и шкалы. Поплавок удерживается на поверхности
жидкости с постоянной линией углубления, фиксируя любые изменения уровня жидкости.
Поплавок соединен с колесом намотки через перфорированную ленту из нержавеющей стали с
равномерно расположенными отверстиями. Пружина с постоянным крутящим моментом
встроена в колесо намотки ленты для сохранения вращения по направлению намотки ленты.
Этот постоянный крутящий момент уравновешивается весом поплавка на поверхности
жидкости.
Общий вид уровнемеров поплавково-ленточных FT-1112 представлен на рисунке 1.
Пломбирование осуществляют путем нанесения знака поверки в виде наклейки на
корпус с двухстрелочным индикатором и заднюю крышку. Схема пломбировки от
несанкционированного доступа и обозначение места нанесения знака поверки на уровнемеры
поплавково-ленточные FT-1112 представлены на рисунке 2.

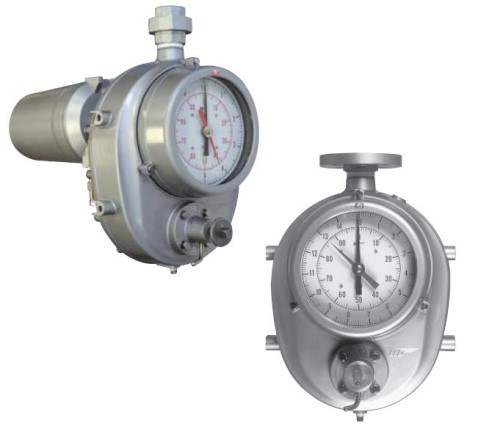

Рисунок 1 – Общий вид уровнемеров поплавково-ленточных FT-1112
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±3,1
±1
Значение
от 10 до 4000
от 10 до 3630
от 10 до 8400
от 10 до 4300
от 10 до 7577
от 10 до 9089
от 10 до 9089
от 10 до 11500
от 10 до 7577
от 10 до 9089
от 10 до 13600
от 4 до 20
Таблица 1 – Метрологические характеристики
Наименование характеристики
Диапазон измерений уровня, мм
– для зав. № L19-71001-1
– для зав. № L19-71001-2
– для зав. № L19-71001-3-1, L19-71001-3-2
– для зав. № L19-71001-4
– для зав. № L19-71001-5
– для зав. № L19-71001-6
– для зав. № L19-71001-7
– для зав. № L19-71001-8-1, L19-71001-8-2
– для зав. № L19-71001-9
– для зав. № L19-71001-10
– для зав. № L19-71001-11
Пределы допускаемой абсолютной погрешности измерений
уровня, мм
Величина унифицированного токового выходного сигнала, мА
Пределы допускаемой приведенной к диапазону измерений
погрешностипреобразованияизмеряемыхвеличинв
унифицированный токовый выходной сигнал, %
Интерфейсы связи
Таблица 2 – Основные технические характеристики
Наименование характеристики
Измеряемая среда
Значение
жидкость
аналоговый
(от 4 до 20 мА)
от 21,6 до 26,4
1
Параметры электрического питания:
– напряжение постоянного тока, В
Потребляемая мощность, В·А, не более
Габаритные размеры корпуса с двухстрелочным индикатором,
мм, не более
-
высота
-
ширина
-
длина
437
320
219

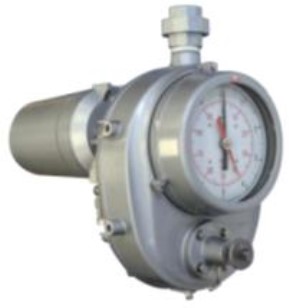

Рисунок 2 – Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Лист № 3
Всего листов 4
Значение
60
400
400
171
171
366
5
Наименование характеристики
Габаритные размеры поплавка, мм, не более
-
высота
-
ширина
-
длина
Габаритные размеры электронного преобразователя TR-210EX,
мм, не более
-
высота
-
ширина
-
длина
Масса, кг, не более
Условия эксплуатации:
– температура окружающего воздуха, °С
– относительная влажность, %
– атмосферное давление, кПа
Средний срок эксплуатации, лет
от -40 до +60
до 95
от 84,0 до 106,7
20
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации типографским
способом.
Комплектность средства измерений
Обозначение
FT-1112
Количество
13 шт.
Таблица 3 – Комплектность
Наименование
Уровнемеры поплавково-ленточные FT-1112 с заводскими
номерами: L19-71001-1, L19-71001-2, L19-71001-3-1, L19-
71001-3-2, L19-71001-4, L19-71001-5, L19-71001-6, L19-71001-
7, L19-71001-8-1, L19-71001-8-2, L19-71001-9, L19-71001-10,
L19-71001-11
Паспорт
Руководство по эксплуатации
Методика поверки
–
–
МП 1012-1-2019
13 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 1012-1-2019 «Инструкция. Государственная система
обеспечения единства измерений. Уровнемеры поплавково-ленточные FT-1112. Методика
поверки», утвержденному ФГУП «ВНИИР» 13 сентября 2019 года.
Основные средства поверки:
– рабочий эталон единицы уровня жидкости 2-го разряда по ГОСТ 8.477–82 с пределами
допускаемой абсолютной погрешности ±1 мм в диапазоне значений соответствующим
диапазону измерения поверяемого уровнемера;
– рабочий эталон 2-го разряда единицы силы постоянного электрического тока в
соответствии с приказом Росстандарта от 01.10.2018 №2091 в диапазоне от 0 до 25 мА;
– термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91),
диапазон измерений от 0 °С до плюс 55 °С, цена деления шкалы 0,1 °С, пределы допускаемой
абсолютной погрешности ±0,2°С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на уровнемеры поплавково-ленточные FT-1112 в виде наклейки
в соответствии с рисунком 2 и на свидетельство о поверке в виде оттиска поверительного
клейма.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к уровнемерам
поплавково-ленточным FT-1112
ГОСТ8.477–82Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений уровня жидкости
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной
схемы для средств измерений силы постоянного электрического тока в диапазоне от 1∙10
-16
до
100 А
Изготовитель
TOKYO KEISO CO., LTD, Япония
Адрес: Shiba Toho Building, 1-7-24 Shibakoen, Minato-ku, Tokyo 105-8558
Телефон: +81-3-3431-1625
E-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «ВОЛГАПРОМИМПОРТ» (ООО «ВПИ»)
ИНН 1661051447
Адрес: 420085, РТ, г. Казань, ул. Беломорская, д.69А, оф.112
Телефон (факс): (843) 526-73-10
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
