Номер госреестра:
76534-19
Наименование СИ:
Модули аналоговые
Обозначение типа:
BMXSAI0410
Производитель:
Фирма "Schneider Electric France", Франция
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.10.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75477
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули аналоговые серии BMXSAI0410
Назначение средства измерений
Модули аналоговые серии BMXSAI0410 (далее – модули) предназначены для
измерительных аналогов-цифровых преобразований сигналов силы постоянного тока.
Программное обеспечение
Для преобразования измеренных аналоговых сигналов в цифровой эквивалент
используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и
записанные в постоянной памяти модулей. БПО устанавливается в энергонезависимую память
модуля на заводе изготовителе во время производственного цикла. Защитная пломба,
устанавливаемая в соответствии с рисунком 1, ограничивает доступ к измерительным
компонентам модулей. БПО недоступно пользователю и не подлежит изменению на
протяжении всего времени функционирования модуля, что соответствует уровню защиты
«высокий» в соответствии с Р 50.2.077-2014.
Описание средства измерений
Принцип действия модулей заключается в преобразовании аналоговых сигналов силы
постоянного тока в цифровой код при помощи аналого-цифрового преобразователя (далее по
тексту – АЦП).
Модули выполнены в пластиковых корпусах и предназначены для установки в
вертикальном положении на специализированные базовые платы в слоты типа X-bus. Слотов
может быть 4, 6, 8 или 12 штук (в зависимости от типа платы), они обеспечивают питание
модулей, а также передачу измерительной и сервисной информации в цифровом виде от
модулей к контроллеру. Базовые платы могут быть смонтированы на стандартную DIN-рейку.
На лицевых панелях модулей расположены светодиодные индикаторы состояния и
клеммы для ввода/вывода аналоговых сигналов.
Модули служат базой для построения программно-технических комплексов различных
конфигураций (например, контроллер логический программируемый Modicon M580) для
автоматизацииуправленияпроизводственнымипроцессамивразличныхотраслях
промышленности.
Общий вид модулей, а также места пломбирования и нанесения знака поверки (отмечено
стрелкой) представлены на рисунке 1.

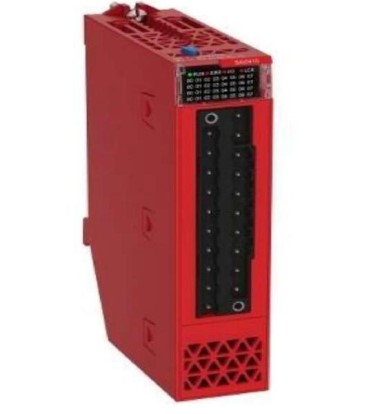

Рисунок 1 - Общий вид модулей, места пломбирования и нанесения знака поверки
Место
пломбирования
Место нанесения
знака поверки
Лист № 2
Всего листов 4
Метрологические характеристики модулей нормированы с учетом влияния на них БПО.
Внешнее программное обеспечение (ВПО) Unity Pro XLS, устанавливаемое на
компьютеры операторских станций, предназначено для конфигурирования и обслуживания
модулей. С его помощью производится:
- настройка параметров модулей (указание типа подключенного измерительного
преобразователя, масштабирование, отображение и т.д.);
- программирование логических задач модулей;
- тестирование, архивирование проектов, обслуживание модулей (в т.ч. в реальном
времени);
- отображение и управление параметрами процесса в реальном времени.
Защита от непреднамеренных и преднамеренных несанкционированных изменений ВПО
(в том числе, его настроек и измеренных данных) осуществляется:
- автоматическим контролем доступа к ПО и внесению изменений в конфигурацию
системы, согласно правам доступа пользователя;
- автоматическим ведением журнала событий.
Степень защиты ВПО от непреднамеренных и преднамеренных несанкционированных
изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Таблица 1 – Идентификационные данные ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Значение
ВПО
Программный пакет
Unity Pro XLS
13.1
-
Метрологические и технические характеристики
±0,05
Таблица 2 – Основные метрологические и технические характеристики модулей
Наименование характеристикиЗначение
Диапазон преобразований силы постоянного тока, мАот 4 до 20
Разрядность цифрового сигнала на выходе, бит 16
Пределыдопускаемойосновнойприведенной (к диапазону
преобразований) погрешности преобразований силы постоянного±0,30
тока, %
Пределы допускаемой дополнительной приведенной (к диапазону
преобразований) погрешности преобразований силы постоянного
тока, вызванной отклонением температуры окружающей среды от
нормальных условий в диапазоне рабочих температур, %
Количество каналов4
Параметры электрического питания, В:
-
от источника напряжения постоянного тока (для питания модуля)
от 23 до 25
-
от источника напряжения постоянного тока (для питания
интерфейсов связи и микроконтроллеров модуля)
3,3
Лист № 3
Всего листов 4
Значение
от +15 до +25
80
Продолжение таблицы 2
Наименование характеристики
Нормальные условия преобразований:
-
температура окружающей среды, °С
-
относительная влажность воздуха, %, не более
Рабочие условия преобразований:
-
температура окружающей среды, °С
-
относительная влажность воздуха (без конденсации), %
Габаритные размеры (длина×ширина×высота), мм, не более
Масса, кг, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
от -25 до +70
от 10 до 95
32×134,6×104,3
0,143
300000
20
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и/или технологическим
способом на корпус модуля.
Комплектность средства измерений
Таблица 3 – Комплектность модулей
Наименование
Модуль аналоговый серии BMXSAI0410
Паспорт
Методика поверки
Обозначение
--
ИЦРМ-МП-135-19
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ИЦРМ-МП-135-19 «Модули аналоговые серии BMXSAI0410.
Методика поверки», утверждённому ООО «ИЦРМ» 09.08.2019 г.
Основное средство поверки:
- калибратор электрических сигналов СА100 (регистрационный номер в Федеральном
информационном фонде 19612-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на корпус модуля, как показано на
рисунке 1.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к модулям
аналоговым серии BMXSAI0410
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и
методы испытаний
Техническая документация изготовителя
Лист № 4
Всего листов 4
Изготовитель
«Schneider Electric France», Франция
Адрес: 8eme rue, 06516 Carros cedex, France
Телефон: +33 (0)4 92 08 81 81
Заявитель
Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»)
ИНН 7712092928
Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1
Телефон: +7 (495) 777-99-90
Факс: +7 (495) 777-99-92
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
