Резервуары стальные вертикальные цилиндрические РВС-10000, ГРСИ 76516-19
Номер госреестра:
76516-19
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС-10000
Производитель:
ООО "ГСИ Волгоградская Фирма "Нефтезаводмонтаж", с.Енотаевка
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 8 шт. с зав.№ 1 … 8
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75455
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС-10000
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС-10000 предназначены для
измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измерений
Тип резервуаров – стальные вертикальные цилиндрические, номинальной вместимостью
10000 м
3
.
Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в
зависимости от уровня их наполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической
стенки, днища и крыши.
Цилиндрическая стенка резервуара включает в себя двенадцать цельносварных поясов
полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки,
расположенные в нижней части резервуара.
Резервуары РВС-10000 с заводскими номерами 1, 2, 3, 4, 5, 6, 7, 8 расположены по
адресу: 400029, Волгоградская область, г. Волгоград, ул. 40 лет ВЛКСМ, 55, ООО «ЛУКОЙЛ-
Волгограднефтепереработка».
ОбщийвидрезервуаровстальныхвертикальныхцилиндрическихРВС-10000
представлен на рисунке 1.

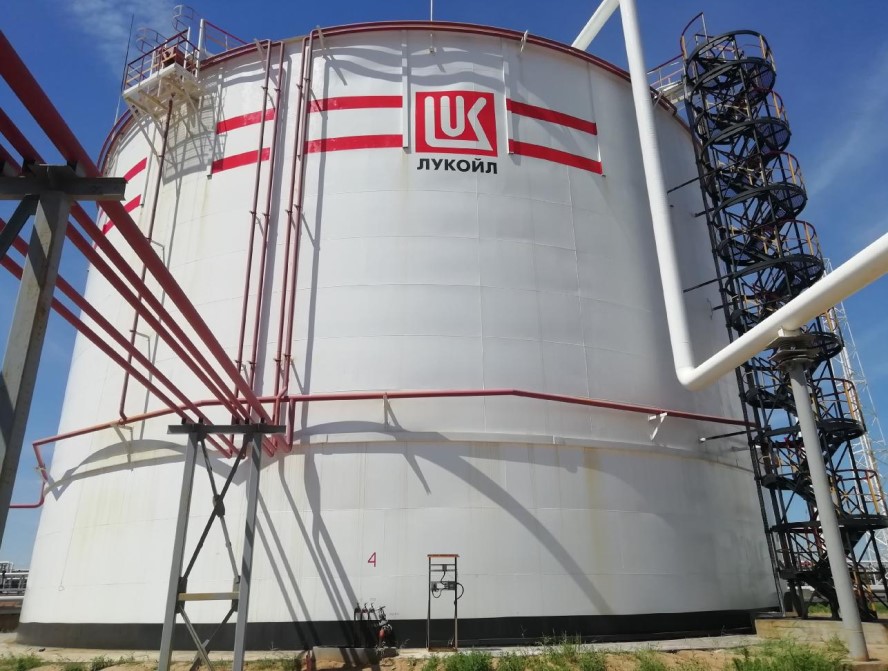

Рисунок 1 – Общий вид резервуара РВС-10000
Лист № 2
Всего листов 3
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-10000
не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,10
Значение
10000
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределыдопускаемойотносительной
погрешности определения вместимости, %
Значение
Таблица 2 - Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от - 50 до +50
от 84,0 до 106,7
20
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Обозначение
РВС-10000
-
Количество
8 шт.
8 экз.
Таблица 3- Комплектность средства измерений
Наименование
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический.
Паспорт
Градуировочная таблица
-
8 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним
пределом измерений 30 м (регистрационный номер 29631-05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений
50 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98);
- штангенциркуль ШЦ (регистрационный номер 32368-06);
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим РВС-10000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и
нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
ОбществосограниченнойответственностьюГСИВолгоградскаяTrial
«НЕФТЕЗАВОДМОНТАЖ» (ООО ГСИ Волгоградская Фирма «НЗМ»)
ИНН 3448050754
Адрес:416200,Астраханскаяобласть,Енотаевскийрайон,селоЕнотаевка,
ул. Днепровская, 9
Телефон: +7 (844-2) 40-27-30
Web-сайт: nzm.ru
E-mail:
Заявитель
Общество с ограниченной ответственностью «ЛУКОЙЛ-Волгограднефтепереработка»
(ООО «ЛУКОЙЛ-Волгограднефтепереработка»)
ИНН 3448017919
Адрес: 400029, Волгоградская область, г. Волгоград, ул. 40 лет ВЛКСМ, 55
Телефон/ факс: +7 (844-2) 96-30-01/ (844-2) 96-34-58
Web-сайт: vnpz.lukoil.ru
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ»
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 (937) 283-44-20
Факс +7 (843) 515-00-21
E-mail:
Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
