Измерители давления для определения водонепроницаемости АГАМА-2РМ, ГРСИ 76459-19
Номер госреестра:
76459-19
Наименование СИ:
Измерители давления для определения водонепроницаемости
Обозначение типа:
АГАМА-2РМ
Производитель:
ООО "ТПФ ВНИР Инжиниринг", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.10.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75397
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители давления для определения водонепроницаемости АГАМА-2РМ
Назначение средства измерений
Измерители давления для определения водонепроницаемости АГАМА-2РМ (далее –
измерители) предназначены для измерений давления в камере измерителя при проведении
испытаний образцов материала (бетона, раствора и т.п.) в соответствии с ГОСТ 12730.5-84.
Описание средства измерений
Принцип действия измерителей основан на использовании зависимости между
измеряемым давлением и упругой деформацией чувствительного элемента измерителя в камере
с предварительно созданным разрежением, которое повышается за счет проникновения в
камеруатмосферноговоздухачерезиспытуемыйматериал(бетон,
раствор и т.п.).
В качестве чувствительного элемента первичного преобразователя используется
тензометрический датчик. После установки измерителя на поверхность образца через
герметизирующуюмастику с помощью рукояток перемещения поднимаютпоршень
измерителя, создавая в полости под поршнем разрежение. Атмосферный воздух фильтруется в
полость камеры через испытуемый материал. Повышение давления в камере прибора
измеряется с помощью чувствительного элемента, преобразующего давление в электрический
сигнал. Встроенный электронный микропроцессорный блок обеспечивает пересчет результатов
измеренийвсопротивлениебетонапроникновениювоздухаимаркубетонапо
водонепроницаемости (W от 0 до 20) в соответствии с ГОСТ 12730.5-84. Окончание процесса
измерений и индикация результата на дисплее прибора сопровождается длительным звуковым
сигналом. На дисплее отображается давление в кПа.

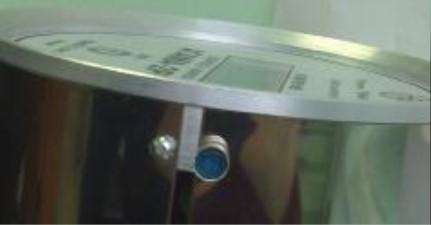

Общий вид измерителей и схема пломбировки от несанкционированного доступа
представлены на рисунке 1.
Рисунок 1 – Общий вид измерителей давления для определения
водонепроницаемости АГАМА-2РМ:
а) измеритель; б) место пломбирования от несанкционированного доступа
а)б)
Место
пломбирования
Лист № 2
Всего листов 4
Программное обеспечение
Программноеобеспечение(ПО)измерителясостоитизвстроенногоПО
«AGAMA.hex».
Встроенное ПО измерителя выполняет следующие функции: сбор, обработка и
отображение на экране измерительной информации.
Влияние встроенного ПО измерителя учтено при нормировании метрологических
характеристик.
Уровень защиты ПО согласно Р 50.2.077-2014 соответствует уровню «высокий» для
измерителей давления для определения водонепроницаемости АГАМА-2РМ.
Идентификационные данные ПО представлены в таблице 1.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию.
Идентификационные данные (признаки) ПО
Таблица 1 – Идентификационные данные (признаки) ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм расчета цифрового идентификатора
Значение
Встроенное
AGAMA.hex
не ниже V.1.01
B6A1h
CRC16
Метрологические и технические характеристики
±2,0
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение
Диапазон измерений вакуумметрического давления
1
, кПа от 80,0 до 90,0
Пределы допускаемой относительной погрешности измерений
вакуумметрического давления, % от измеряемой величины
1
Термин «вакуумметрическое давление используется в соответствии с ГОСТ 12730.5-84
«Бетоны. Методы определения водонепроницаемости»
Значение
2,0
145
520
230
5
Таблица 3 – Основные технические характеристики
Наименование характеристики
Падение давления в течение 20 минут, кПа не более
Габаритные размеры (в рабочем состоянии, с
максимально раздвинутыми рукоятками), мм, не
более
- длина
- ширина
- высота
Масса (без зарядного устройства), кг, не более
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +35
от 30 до 80
от84до 106,7
Лист № 3
Всего листов 4
7,2
от 750 до 850
от 200 до 240
от 49 до 51
Значение
18
10
Окончание таблицы 3
Наименование характеристики
Питание:
-напряжениевстроенныхаккумуляторовтипа
ААА NiMh (6 штук), В
- емкость встроенных аккумуляторов, мА·ч
- напряжение переменного тока зарядного
устройства, В
- частота переменного тока зарядного устройства, Гц
- потребляемая мощность зарядного устройства, Вт,
не более
Время полной зарядки аккумуляторов, ч
Продолжительность непрерывной работы, ч, не менее
- от встроенных аккумуляторов при полной их зарядке
- с подключенным к сети зарядным устройством
Среднее время наработки на отказ, ч
Средний срок службы, лет
10
20
15000
10
Знак утверждения типа
наносится способом наклейки или иным способом на корпус измерителя, типографским
способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Измеритель давления для определения водонепроницаемости
Зарядное устройство
Комплект ЗИП
Упаковочный кейс
Руководство по эксплуатации
Методика поверки
ОбозначениеКол-во
АГАМА-2РМ 1 шт.
-1 шт.
-1 комплект
- 1 шт.
-1 экз.
МП 231-0069-20191 экз.
Поверка
осуществляется по документу МП 231-0069-2019 «ГСИ. Измерители давления для определения
водонепроницаемости АГАМА-2РМ. Методика поверки», утвержденному ФГУП «ВНИИМ им.
Д.И. Менделеева» 20 июня 2019 г.
Основные средства поверки:
Вакуумметр деформационный образцовый с условной шкалой типа ВО класса точности
0,4, верхний предел измерений минус 0,1 МПа, пределы допускаемой приведенной (к верхнему
пределу измерений) погрешности ±0,4 % (регистрационный номер 20680-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к измерителям
давления для определения водонепроницаемости АГАМА-2РМ
ГОСТ 12730.5-84 Бетоны. Методы определения водонепроницаемости
Государственная поверочная схема для средств измерений избыточного давления до
4000 МПа, утвержденная Приказом Росстандарта от 29.06.2018 г. № 1339
ТУ26.51.62-035-39555671-2018Измерителидавлениядляопределения
водонепроницаемости АГАМА-2РМ. Технические условия
Изготовитель
Общество с ограниченной ответственностью «ТПФ ВНИР ИНЖИНИРИНГ»
(ООО «ТПФ ВНИР ИНЖИНИРИНГ»)
ИНН 7727397979
Адрес: 117623, г. Москва, ул. 2-я Мелитопольская, д. 21, корп. 2, эт. 1, пом. Х,
комн. 1, оф. 46
Телефон: (495) 437-98-00, (495) 437-22-74
Web-сайт:
E-mail:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии имени Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииC.C. Голубев
М.п.« ___ » _______________ 2019 г.
