Датчики весоизмерительные тензорезисторные Sierra, ГРСИ 76409-19
Номер госреестра:
76409-19
Наименование СИ:
Датчики весоизмерительные тензорезисторные
Обозначение типа:
Sierra
Производитель:
ООО "Сиерра", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.10.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75346
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные тензорезисторные Sierra
Назначение средства измерений
Датчики весоизмерительные тензорезисторные Sierra (далее – датчики) предназначены
для измерений и преобразований воздействующей на датчик силы тяжести взвешиваемого объ-
екта в аналоговый нормированный электрический сигнал.
Описание средства измерений
Принцип действия датчиков основан на преобразовании силы, действующей на упругий
элемент, в его деформацию и преобразовании этой деформации при помощи тензорезисторов в
аналоговый нормированный электрический сигнал.
Датчик состоит из упругого элемента, наклеенных на него тензорезисторов, соединен-
ных по мостовой электрической схеме, элементов термокомпенсации и нормирования.
Место наклейки тензорезисторов и расположения элементов нормирования загерметизи-
рованы.
Датчики состоят из шести семейств Bend beam (модификации SBM11 и SL6); Single shear
beam (модификация SH8); Dual shear beam (модификация SHM9); S beam (модификация SH3);
Сolumn (модификация SBM14); Spoke type (модификация SH2), отличающихся видом нагрузки.
Вид нагрузки для датчиков:
- для семейства Bend beam – изгиб;
- для семейства Single shear beam – изгиб;
- для семейства Dual shear beam – двойной изгиб;
- для семейства Сolumn – сжатие;
- для семейства S beam – сжатие или растяжение;
- для семейства Spoke type – сжатие или растяжение.
Приложение нагрузок на сжатие или растяжение не рекомендуется производить в одном
цикле, так как для этих видов нагрузок правильными являются различные виды монтажных
приспособлений. Модификации датчиков каждого из семейств отличаются максимальной на-
грузкой, пределами допускаемой погрешности, габаритными размерами и массой.
Структурная схема обозначения датчиков :
ХХХ
Х
-C3
-ХХкг(т)
-Х.Х
Х
-ХХ
1 2 3 4 5 6 7
где:
1 – Наименование модификации:
- SBM11 – с сильфонной защитой ;
- SL6 – одноточечный;
- SH8 – одноопорная консольная балка;
- SHM9 – двухопорная консольная балка;
- SH3 – S-образный;
- SBM14 – колонный;
- SH2 – плоский цилиндрический, шайба.
2 – Индекс габаритов, выбираемый из ряда:
- не предусмотрен – для модификаций SBM11 и SH3;
- B, C, D, E, E3, E4, E5, F, G, G3, H5, J, J1, N, Q, Q1, Q2, Q3, T, T1, T6, U, V, V3, W, Y,
Y1, Z – для модификаций SL6;
- С, С3, С4, H, H1, E, R, R4, T– для модификаций SH8;
- А, В, С, D, E, F, H, N – для модификаций SHM9;
- А, С, D, G, K, H1– для модификаций SBM14;
- D3, D4, F, R, T, T1 – для модификаций SH2.
Лист № 2
Всего листов 10
3 – Класс точности по ГОСТ 8.631–2013:
- С1;
- С2;
- С3.
4 – Значение максимальной нагрузки в килограммах (кг) или тоннах (т).
5 – Длина кабеля в метрах (м).
6 – Тип кабеля и кабельного ввода:
- B – стандартный;
- T – усиленный кабельный ввод;
- F – с защитой от грызунов;
- J – разъем;
- P – шлейф.
7 – Дополнительные параметры:
- SS – материал нержавеющая сталь;
- AS – материал никелированная сталь;
- AA – материал алюминиевый сплав;
- R* – другое сопротивление;
- S* – другая чувствительность;
- W* – нестандартная габаритная модификация;
- B* – другие сопротивление и чувствительность.
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
- торговая марка изготовителя;
- модификация датчика;
- максимальная нагрузка E
max
;
- выходной относительный сигнал;
- знак утверждения типа.
Серийный номер выбит гравировкой на корпусе тензодатчика.
Общий вид датчиков различных семейств представлен на рисунках 1 – 4.

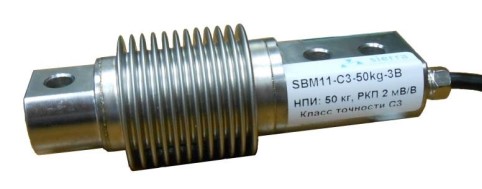

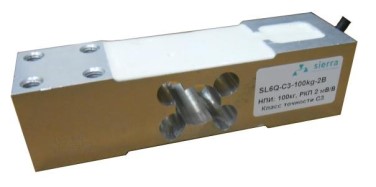

а) модификация SBM11б) модификация SL6
Рисунок 1 – Общий вид датчиков семейства Bend beam

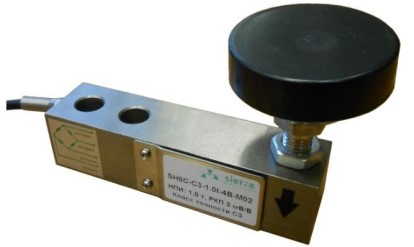

Рисунок 2 – Общий вид датчиков семейства Single shear beam (модификация SH8)
Лист № 3
Всего листов 10

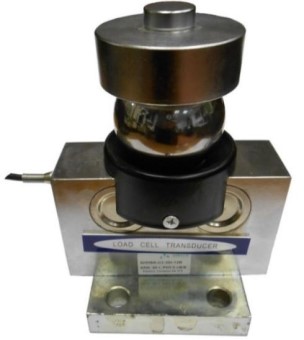

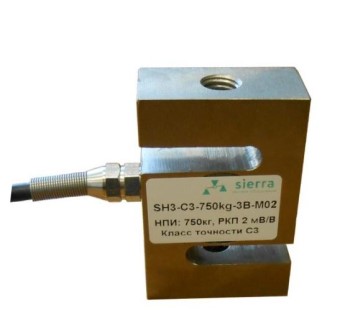

а) семейство Dual shear beam (модификация SHM9)б) семейство S beam (модификация SH3)
Рисунок 3 – Общий вид датчиков семейств Dual shear beam и S beam

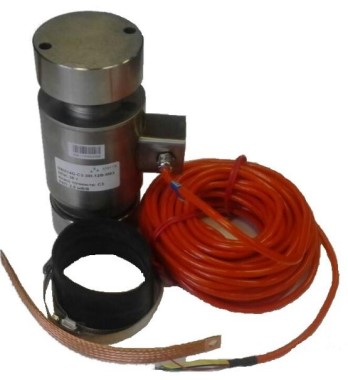

а) семейство Сolumn (модификация SBM14)б) семейство Spoke type (модификация SH2)
Рисунок 4 – Общий вид датчиков семейств Сolumn и Spoke type
Пломбирование датчиков не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики датчиков весоизмерительных тензорезисторных
Sierra семейств Bend beam, Single shear beam, Dual shear beam, S beam, Сolumn, Spoke type
Значение
C1 С2 С3
1000 2000 3000
Наименование характеристики
Класс точности по ГОСТ 8.631–2013
Максимальное число поверочных интервалов (n
max
)
Пределы допускаемой погрешности (mpe) в зависимости от
нагрузки в интервалах измерений, кг (т):
- от 0 до 500ν включ.
- св. 500ν до 2000ν включ.
- св. 2000ν
±0,35ν
±0,70ν
±1,05ν
Лист № 4
Всего листов 10
|mpe|
0,7mpe
0,15mpe
E
max
/5000
Значение
Продолжение таблицы 1
Наименование характеристики
Составляющая погрешности, связанная со повторяемостью
сходимостью, кг (т), не более
Составляющая погрешности, связанная с ползучестью, кг
(т), не более:
- за 30 минут
- за время между 20-й и 30-й минутами
Невозврат выходного сигнала при возврате к минимальной
нагрузке (DR)
Минимальная статическая нагрузка (E
min
), % от E
max
Предел допустимой нагрузки (E
lim
), % от E
max
Напряжение питания, В
Значение поверочного интервала (ν), кг
Доля от пределов допускаемой погрешности весов (p
LC
)
0
150
от 5 до 12
E
max
/n
max
0,7
BM11SL6
Максимальная нагрузка (E), кг
Таблица 2 – Метрологические и технические характеристики датчиков семейства Bend beam
Характеристика
S
Значение для модификации
0,6; 1; 2; 3; 4; 5; 6; 7; 8;
10; 15; 20; 25; 30; 35; 40;
20; 30; 50; 100; 200; 50; 60; 75; 80; 100; 150;
max
250; 300; 350; 500200; 250; 300; 350; 500;
600; 635; 750; 1000;
1500; 2000
E
max
/7500
365±10 См. таблицу 8
350±3 См. таблицу 8
2,000±0,0042,0±0,2
от -30 до +40от -10 до +40
CH
Минимальный поверочный интервал (ν
min
), кг
Входное сопротивление, Ом
Выходное сопротивление, Ом
Выходной относительный сигнал, мВ/В
Особые предельные значения температуры,
°
С
Классификация по влажности
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
- диаметр
Материал тензодачика
Масса, кг, не более
123
-См. таблицу 8
-
43,5
Нержавеющая стальАлюминиевый сплав
0,6 См. таблицу 8
Таблица 3 – Метрологические и технические характеристики датчиков семейства Single shear
beam
Наименование характеристики
Значение для модификации
SH8
Максимальная нагрузка (E
max
),
т
0,05; 0,1; 0,2; 0,25; 0,3; 0,5; 1; 1,5; 2;
2,5; 3; 5; 7,5; 10; 20
Минимальный поверочный интервал (ν
min
), т
Входное сопротивление, Ом
Выходное сопротивление, Ом
Выходной относительный сигнал, мВ/В
Особые предельные значения температуры,
°
С
Классификация по влажности
E
max
/7500
См. таблицу 9
См. таблицу 9
См. таблицу 9
от -30 до +40
CH
Лист № 5
Всего листов 10
Наименование характеристики
Продолжение таблицы 3
Габаритные размеры , мм, не более:
Материал тензодачика
Масса, кг, не более
Значение для модификации
SH8
См. таблицу 9
Никелированная сталь
См. таблицу 9
Таблица 4 – Метрологические и технические характеристики датчиков семейства Dual shear
beam
Наименование характеристики
Значение для модификации
SHM9
Максимальная нагрузка (E
max
), т
Минимальный поверочный интервал (ν
min
), т
Входное сопротивление, Ом
Выходное сопротивление, Ом
Выходной относительный сигнал, мВ/В
Особые предельные значения температуры,
°
С
Классификация по влажности
Габаритные размеры, мм, не более:
Материал тензодачика
Масса, кг, не более
20; 22,68; 25; 27,22; 30; 34,02; 40; 45,34; 50
E
max
/7500
См. таблицу 10
700±5
См. таблицу 10
от -30 до +40
CH
См. таблицу 10
Никелированная сталь
25
Таблица 5 – Метрологические и технические характеристики датчиков семейства S beam
Наименование характеристики
Значение для модификации
SH3
Максимальная нагрузка (E
max
),
т
0,02; 0,03; 0,05;
;
0,1; 0,2; 0,25; 0,3; 0,5; 0,75; 1;
1,5; 2 3; 5; 7,5; 10; 20; 30
E
max
/7500
365±5
350±3
2,0±0,004
от -30 до +40
CH
Минимальный поверочный интервал (ν
min
), т
Входное сопротивление, Ом
Выходное сопротивление, Ом
Выходной относительный сигнал, мВ/В
Особые предельные значения температуры,
°
С
Классификация по влажности
Габаритные размеры (длина×ширина×высота),
мм, не более
Материал тензодачика
Масса, кг, не более
190×81×230
Никелированная сталь
27
Таблица 6 – Метрологические и технические характеристики датчиков семейства Сolumn
Наименование характеристики
Значение для модификации
SBM14
Максимальная нагрузка (E
max
), т
Минимальный поверочный интервал (ν
min
), т
Входное сопротивление, Ом
Выходное сопротивление, Ом
Выходной относительный сигнал, мВ/В
Предельные значения температуры,
°
С
Классификация по влажности
Габаритные размеры (диаметр×высота), мм, не более
Материал тензодачика
Масса, кг, не более
20; 25; 30; 40; 50
E
max
/7500
См. таблицу 11
См. таблицу 11
См. таблицу 11
от -30 до +40
CH
См. таблицу 11
Нержавеющая сталь
См. таблицу 11
Лист № 6
Всего листов 10
См. таблицу 12
Таблица 7 – Метрологические и технические характеристики датчиков семейства Spoke type
Наименование характеристики
Значение для модификации
SH2
Максимальная нагрузка (E
max
),
т
1; 2; 2,2; 3; 3,3; 4,7;
;
5; 10; 15; 20; 22;
30; 33; 40 47; 50
E
max
/7500
См. таблицу 12
См. таблицу 12
См. таблицу 12
от -30 до +40
CH
Минимальный поверочный интервал (ν
min
), т
Входное сопротивление, Ом
Выходное сопротивление, Ом
Выходной относительный сигнал, мВ/В
Особые предельные значения температуры,
°
С
Классификация по влажности
Габаритные размеры, мм, не более:
- для исполнений прямоугольного сечения - длина × ши-
рина × высота
- для исполнений круглого сечения – диаметр × высота
Материал тензодачика
Масса, кг, не более
Никелированная сталь
См. таблицу 12
Индекс
габа-
ота), мм, не бо-
лее
Масса,
кг, не
сопро-
Ом
сопро-
Ом
Таблица 8 – Метрологические и технические характеристики модификации SL6
Габариты (дли-ВходноеВыходное
ритов
на×ширина×выс-
более
тивление,тивление,
Максимальная нагрузка, кг
B110×10×330,08402±6350±30,6; 1; 2; 3; 5
C125×29×45 0,4402±6350±3 5; 6; 8; 20; 40; 50
D130×40
×
220,21402±6350±3
2; 3; 5; 6; 8; 10; 15; 20; 30; 35;
40; 50; 60; 80; 100
E150×35
×
400,6402±6350±3
30; 50; 60; 100; 150; 200; 250;
300; 350; 500
E3150×45×400,8365±10350±360; 100; 150; 200; 250; 300; 500
E4150×50×400,9 402±6350±3 100; 200; 250; 300; 500
E5150×40×250,5402±6350±3100; 150; 200; 250; 300; 500
50; 100; 150; 200; 250; 300;
F176×76×1254,0402±6350±3
350; 500; 750; 1000; 1500; 2000
G 174×60×65 1,75402±6350±3
40; 100; 150; 200; 300; 350;
500; 600; 750; 1000
G3186×60
×
301,1402±6350±3
50; 60; 75; 100; 150; 200; 250;
300; 500; 600; 750
H580×20×500,14402±6350±34; 5; 6; 8; 10; 20
J88×16×320,09402±6350±3 6; 8; 10; 15 20; 30
J170×15
×
220,07402±6350±3
0,6; 1; 2; 3; 5; 6; 7; 10; 15; 20;
25
N150×25
×
400,5402±6350±3
1; 3; 5; 7; 8; 10; 15; 20; 30; 50;
60; 75; 100; 150; 200; 300
Q150×38×380,95402±6350±360; 100; 150; 200; 250; 300; 500
Q1150×40×40 1,0 365±10350±3
100; 150; 200; 250; 300; 350;
500
Q2 150×40×50 1,1 402±6 350±3 100; 150; 200; 250; 300; 500
Q3 150×35×40 0,9 402±6 350±3 100; 150; 200; 250; 300; 500
T191×76,2×752,2402±6350±3
50; 75; 100; 150; 200; 3
0
0; 500;
635; 1000
Лист № 7
Всего листов 10
Максимальная нагрузка, кг
350±3
350±3
350±3
350±3
350±3
Индекс
габа-
ритов
Продолжение таблицы 8
Габариты (дли-
на×ширина×вы
сота), мм, не
более
Масса,Входное
кг, не сопротив-
более ление, Ом
Выходное
сопро-
тивление,
Ом
T1191×76×43
1,7402±6
T6200×50×40
1,6402±6
350±3
U80×30×22
0,09402±6
V88×30×22
0,1402±6
350±3
V388×40×22
0,3402±6
W188×63,5×62,3
2,1402±6
Y220×98 ×47
2,9402±6
Y1 200×100×32
Z 100×20×20
2,1 402±6
0,1 402±6
350±3
350±3
30; 50; 60; 100; 150; 200; 250;
300; 350; 500
100; 150; 200; 300; 500
3; 5; 6; 8; 10; 15; 20; 30; 35; 40;
100
6; 10; 20; 30; 40
3; 5; 6; 10; 15; 20; 30; 40; 50;
60; 100
100; 150; 200; 250; 300; 500;
635
50; 100; 150; 200; 250; 300;
500; 1000
300; 500; 750; 1000
1; 2; 4; 6; 8; 10; 15; 20; 30
ритов
лее
Масса,
кг, не
относи-
тельный
Ом
Выходное
сопротив-
Таблица 9 – Метрологические и технические характеристики модификации SH8
Ин-Габариты (дли-
В
ыходной
Входное
дексна×ширина×выссопро-Максимальная
габа- ота), мм, не бо-
более сигна
л
,
тивление,
ление, Ом
нагрузка, т
мВ/В
б/и416×105×14314,02,0±0,04365±10350±3
0,5; 1; 2; 3; 5; 10;
20
C241,5×58×586,03,0±0,004365±10350±3
0,5; 1; 1,5; 2; 2,5;
3,5; 7,5; 10; 20
C3130×31,8×31,81,02,0±0,004365±10350±3
0,05; 0,1; 0,2; 0,25;
0,3; 0,5; 1; 2; 2,5; 3
C4130×31×311,02,0±0,004365±10350±31; 2
H222,2×50,8×50,84,03,0±0,005365±10350±3
0,5; 1; 2; 3; 5; 7,5;
10
H1130×32×321,22,0±0,005306±10350±3
0,1; 0,2; 0,25; 0,5;
1
E 130×32×23 0,8 2,0±0,005 365±10 350±3 0,5; 0,75; 1; 2
R 130×32×33 1,1 2,0±0,005 365±10 350±3 0,5; 0,75; 1; 2
R4 130×32×29 0,9 2,0±0,005 365±10 350±3 0,5; 0,75; 1; 2
T130×31,8×54,31,32,0±0,04365±5350±30,5; 1; 2; 3
Лист № 8
Всего листов 10
Ин-
декс
габа-
ритов
Мас-
са, кг,
не бо-
лее
Входное
сопро-
тивле-
ние, Ом
Таблица 10 – Метрологические и технические характеристики модификации SHM9
Габариты для исполнений
прямоугольногоВыходнойВыход-
сечения (дли-относи-ное со-Максималь-
на×ширина×высота); тельный про- ная нагрузка,
для исполнений круглогосигнал,тивле-т
сечения (длина×диаметр), мВ/В ние, Ом
мм, не более
A 165×135×229,5 18 2,0±0,004 750±7 700±5 20; 30; 40; 50
B 340×160×262 25 2,0±0,004 700±5 700±5
20; 25; 30; 40;
50
C285,8×88,913,053,0±0,004700±5700±5
22,68; 27,22;
34,02; 45,34
45 34
34 02
D 342,9×61,98×74,68 12 3,0±0,003 700±5 700±5 22,68; 34,02
E 260,35×76,2×76,2 10,5 3,0±0,003 700±5 700±5
22,68;
,
27,22;
F 215,9×49,53×76,2 5,7 3,0±0,003 700±5 700±5
22,68;
,
27,22;
H 292
×
49,28
×
88,14 9,8 3,0±0,003 700±5 700±5
22,68; 27,22;
34,02; 45,34
N260,4×49×74,79,53,0±0,003700±5700±5
22,68;
,
34,02;
45 34
Максимальная
нагрузка, т
Таблица 11 – Метрологические и технические характеристики модификации SBM14
Ин-Выходной
декс Габариты (диа- Масса, относи- Входное Выходное
га- метр×высота), кг, не тельный сопротив- сопротив-
бари мм, не более более сигнал, ление, Ом ление, Ом
товмВ/В
A105×12782,0±0,003450 ± 5480 ± 520; 25; 30; 40
C 87×118,5 4,81,5±0,002 700 ± 10700 ± 5 20; 30; 50
D105×250 171,5±0,003 700 ± 10700 ± 520; 30; 40; 50
G 89×150 4,52,0±0,004700 ± 5700 ± 520; 30; 40; 50
K 88×210 8,12,0±0,004700 ± 5700 ± 520; 30; 40; 50
H189×1504,52,0±0,004700 ± 5700 ± 520; 30; 40
ритовмм, не более
Масса,относи-
кг, нетельный
ВходноеВыходное
сопротив-сопротив-
Таблица 12 – Метрологические и технические характеристики модификации SH2
Ин-Габариты (дли-
В
ыходной
дексна×ширина×высота;Максимальная
габа- диаметр×высота),
более сигнал, ление, Ом ление, Ом
нагрузка, т
мВ/В
D3350×90152,0±0,004725±8700±5
1; 2; 5; 10; 20;
30; 50
D4360×126152,0±0,004760±8700±5
1; 2; 5; 10; 20;
30; 50
F264×9023,52,0±0,05725±8700±5
1; 2; 3; 5; 10;
15; 20; 30; 50
R130×75122,85±0,0151450 ± 101402 ± 5
2,2;
;
3,3; 4,7; 10;
15 22; 33; 47
Лист № 9
Всего листов 10
Входное
сопротив-
ление, Ом
Выходное
сопротив-
ление, Ом
Максимальная
нагрузка, т
775±5
700±5
775±5
700±5
Продолжение таблицы 12
Ин-Габариты (дли-
декс на×ширина×высота;
габа-диаметр×высота),
ритов мм, не более
Выходной
Масса,относи-
кг, не тельный
более сигнал,
мВ/В
T180×180×102
582,0±0,004
T1180×180×154,8
602,0±0,004
1; 2; 3; 5; 10;
20; 30; 40; 50
1; 2; 3; 5; 10;
20; 30; 40; 50
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типограф-
ским способом на титульные листы эксплуатационной документации.
Комплектность средства измерений
Таблица 13 – Комплектность средства измерений
Наименование
Датчик весоизмерительный тензорезисторный Sierra
Руководство по эксплуатации
Паспорт
Обозначение
---
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.631–2013 (OIMLR 60:2000) «Датчики весоизмеритель-
ные. Общие технические требования. Методы испытаний», приложение ДА «Методика повер-
ки».
Основные средства поверки:
- рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений
доверительных границ относительной погрешности δ=0,01 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого датчика с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам весо-
измерительным тензорезисторным Sierra
ГОСТ 8.631–2013 (OIMLR 60:2000) Датчики весоизмерительные. Общие технические
требования. Методы испытаний
ГОСТ 8.640–2014 Государственная поверочная схема для средств измерений силы
Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной пове-
рочной схемы для средств измерений массы»
ТУ 26.51.66-001-83071865-2018 Датчики весоизмерительные тензорезисторные Sierra.
Технические условия
Лист № 10
Всего листов 10
Изготовитель
Общество с ограниченной ответственностью «Сиерра» (ООО «Сиерра»)
ИНН 7705809386
Адрес: 129626, г. Москва, ул. 3-я Мытищинская, д. 16, стр. 35
Телефон: (495) 980-92-27
Факс: (499) 750-13-79
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 54683-13 | Датчики уровня радиоволновые | SITRANS LG200 | Фирма "Siemens Canada Limited - Siemens Milltronics Process Instruments (SMPI)", США | 1 год | Перейти |
| 56674-14 | Преобразователи весоизмерительные вторичные | Ньютон | ООО Инжиниринговая компания "ВЕСКОМ", г.Челябинск | 1 год | Перейти |
| 76900-19 | Датчики оптической видимости | ДОВ-02 | АО "Минимакс-94", г.Москва | 1 год | Перейти |
| 72010-18 | Датчики давления | XMLR | Фирма "Huba Control AG", Швейцария | 3 года | Перейти |
| 46879-11 | Датчики температуры | ДТ | ФГУП "ПО "Маяк", г.Озерск | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
