Резервуар железобетонный вертикальный цилиндрический ЖБР-10000, ГРСИ 76387-19
Номер госреестра:
76387-19
Наименование СИ:
Резервуар железобетонный вертикальный цилиндрический
Обозначение типа:
ЖБР-10000
Производитель:
АО "Черноморские магистральные нефтепроводы", г.Новороссийск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 50
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75323
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар железобетонный вертикальный цилиндрический ЖБР-10000
Назначение средства измерений
Резервуар железобетонный вертикальный цилиндрический ЖБР-10000 предназначен для
измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измерений
Тип резервуара – железобетонный вертикальный цилиндрический, номинальной
вместимостью 10000 м
3
.
Резервуар представляет собой конструкцию, состоящую из сборной цилиндрической
стенки, монолитного днища и кровли.
Стеновые панели сборные железобетонные. В центральной части резервуара выставлены
колонны, на которые опираются ребристые плиты.
Цилиндрическая стенка и днище резервуара обшито металлическими листами.
Резервуар ЖБР-10000 с заводским номером 50 расположен по адресу: Краснодарский
край, г. Новороссийск, пл. «Грушовая», ПК «Шесхарис», АО «Черномортранснефть».

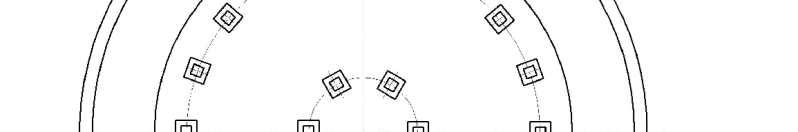

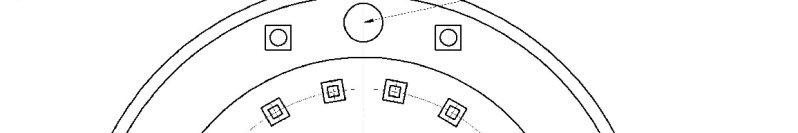

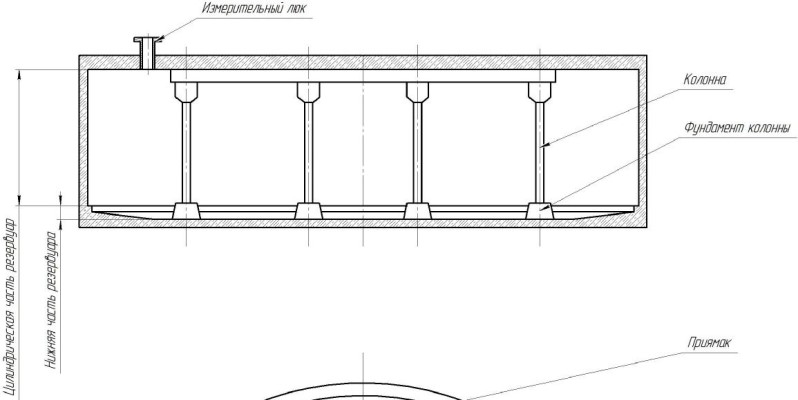

Эскиз общего вида резервуара железобетонного вертикального цилиндрического
ЖБР-10000 представлен на рисунке 1.
Рисунок 1 – Эскиз общего вида резервуара ЖБР-10000
Пломбированиерезервуаражелезобетонноговертикальногоцилиндрического
ЖБР-10000 не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,20
Значение
10000
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределыдопускаемойотносительной
погрешности определения вместимости, %
Значение
Таблица 2 - Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от - 50 до +50
от 84,0 до 106,7
30
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Обозначение
ЖБР-10000
Количество
1 шт.
ЖБР-10000
1 экз.
Таблица 3- Комплектность средства измерений
Наименование
Резервуар железобетонный вертикальный
цилиндрический
Резервуар железобетонный вертикальный
цилиндрический. Паспорт
Градуировочная таблица
1 экз.
Поверка
осуществляется по документу РМГ 108-2011 «ГСИ. Резервуары железобетонные вертикальные.
Методика поверки объемным методом».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом
измерений 30 м (регистрационный номер 55464-13);
- рабочий эталон 2-го разряда в соответствии с Приказом Росстандарта № 256 от 7
февраля 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к резервуару
железобетонному вертикальному цилиндрическому ЖБР-10000
Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости»
РМГ 108-2011 ГСИ. Резервуары железобетонные вертикальные. Методика поверки
объемным методом
Изготовитель
Акционерноеобщество«Черноморскиемагистральныенефтепроводы»
(АО «Черномортранснефть»)
ИНН 2315072242
Адрес: 353911, Краснодарский край, г. Новороссийск, Шесхарис
Телефон/ факс: +7 (8617) 60-34-51/(8617) 64-55-81
Web-сайт: chernomor.transneft.ru
E-mail:
Заявитель
Акционерное общество «Транснефть-Метрология» (АО «Транснефть-Метрология»)
ИНН 7723107453
Адрес: 123112, г. Москва, Пресненская набережная, д. 4, стр.2
Телефон/ факс: +7 (495) 950-87-00/ (495) 950-85-97
Web-сайт: metrology.transneft.ru
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: +7 (843) 272-70-62
Факс +7 (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
