Хроматограф газовый с масс-селективным детектором Маэстро ГХ 7820 (хроматограф) Agilent 5975 (детектор), ГРСИ 76375-19
Номер госреестра:
76375-19
Наименование СИ:
Хроматограф газовый с масс-селективным детектором
Обозначение типа:
Маэстро ГХ 7820 (хроматограф) Agilent 5975 (детектор)
Производитель:
ООО "ИНТЕРЛАБ", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ RU003310MA
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75309
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматограф газовый Маэстро ГХ 7820 с масс-селективным детектором
Agilent 5975
Назначение средства измерений
Хроматограф газовый Маэстро ГХ 7820 с масс-селективным детектором Agilent 5975
(далее – хроматограф) предназначен для количественного и качественного химического анализа
органических и неорганических смесей веществ.
Описание средства измерений
Принцип действия хроматографа основан на разделении смесей веществ на насадочных
или капиллярных колонках.
Хроматограф снабжен встроенной панелью с дисплеем и кнопками для включения и
выключения прибора, просмотра информации, регистрируемой на дисплее.
Хроматограф может работать с капиллярными и насадочными колонками. Газообразные
и жидкие пробы веществ могут быть введены в хроматограф вручную. Возможны следующие
типы дозирования: с делением и без деления потока. Хроматограф оснащен электронным
контролем режимных параметров (температуры термостатируемых блоков, давления и расхода
газов и т.д.), сигнализацией тревоги и остановкой прибора в случае отклонения параметров от
заданных значений. Предусмотрено программирование температуры термостата колонок и
изменения скорости потока или давления на входе в колонку.
Хроматографкомплектуетсяпрограммнымобеспечением«MSDProductivity
ChemStation», с помощью которого контролируют режимные параметры работы хроматографа,
обрабатывают экспериментальные данные, собирают информацию о количестве введенных
образцов и т.д. Программное обеспечение позволяет отслеживать ресурс комплектующих и
сообщать о времени их замены.
В программном обеспечении имеются стандартные блоки для формирования методики
измерений, есть возможность создавать специальные методики, включающие периодическую
градуировку и контроль точности измерений.
Хроматограф может работать в автоматическом режиме не менее 24 часов.
Общий вид хроматографа газового Маэстро ГХ 7820 с масс-селективным детектором
Agilent 5975 представлен на рисунке 1.
Пломбирование хроматографа газового Маэстро ГХ 7820 с масс-селективным
детектором Agilent 5975 не предусмотрено.
Для ограничения несанкционированного доступа внутрь корпуса прибора возможно
нанесение пломбы на любые крепежные винты блоков хроматографа.
Лист № 2
Всего листов 4

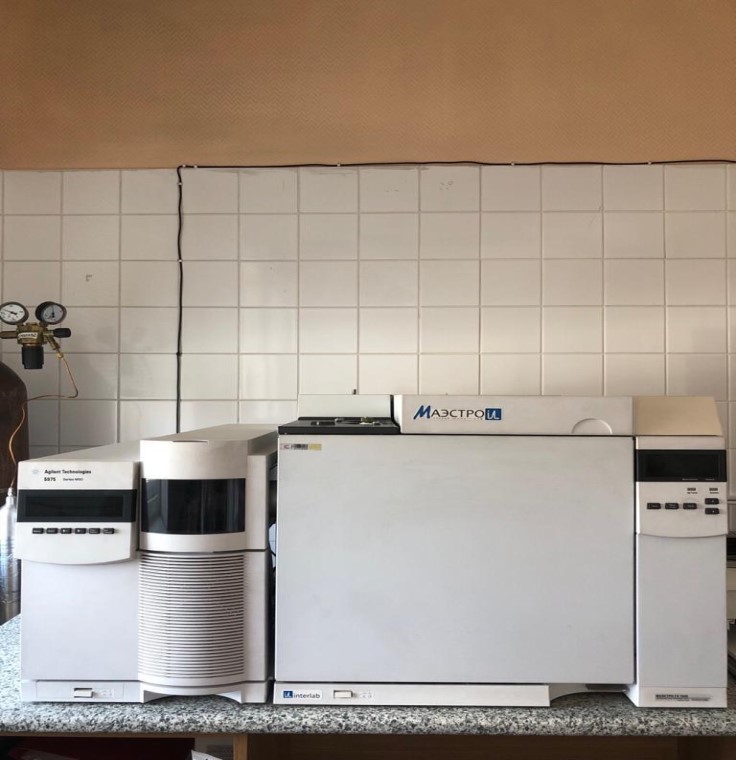

Рисунок 1 - Общий вид хроматографы газового Маэстро ГХ 7820 с масс-селективным
детектором Agilent 5975
Программное обеспечение
Непреднамеренные и преднамеренные изменения системой не принимаются.
Доступ ограничен паролем. Используют защищенный файл, в него не могут быть
внесены изменения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения хроматографов учтено при нормировании
метрологических характеристик.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
MSD Productivity ChemStation
MSD Productivity ChemStation
E.02.01 (или более новые)
49b3d2077199c44c1f3bbb16b4094ae6
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Алгоритм вычисления контрольной суммы
исполняемого кода
MD5
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Значение
от 1,6 до 1050
S/N 100:1 – с диффузионным насосом
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон массовых чисел, а.е.м.
Чувствительность (отношение сигнал/шум при
дозировании 5
×
10
-9
г гексахлорбензола)
Среднее квадратическое отклонение выходного
сигнала при ручном дозировании, %
– по площади trial
– по времени удерживания
6
0,1
Значение
220
-22
+33
50±1
2950
515
485
540
49
Таблица 3 - Основные технические характеристики
Наименование характеристики
Напряжение электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более
– высота
– ширина
– длина
Масса, кг, не более
Условия эксплуатации:
– температура окружающей среды,
°
С
– относительная влажность, %
от +10 до +30
от 40 до 80
Знак утверждения типа
наносится на лицевую панель прибора методом штемпелевания и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Хроматограф газовый
Масс-селективный детектор
Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
Маэстро 7820
Agilent 5975
--
205-07-2019
Количество
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 205-07-2019 «Хроматограф газовый Маэстро ГХ 7820 с масс-
селективным детектором Agilent 5975. Методика поверки», утвержденному ФГУП «ВНИИМС»
30.05.2019 г.
Основные средства поверки:
- ГСО 9106-2008 состава пестицида гексахлорбензола.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на боковую поверхность газового хроматографа в виде наклейки.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
отсутствуют, измерения в сфере государственного регулирования обеспечения единства
измерений выполняют по аттестованным методикам измерений.
Нормативные и технические документы, устанавливающие требования к хроматографу
газовому Маэстро ГХ 7820 с масс-селективным детектором Agilent 5975
Техническая документация изготовителя
Изготовитель
Общество с ограниченной ответственностью «ИНТЕРЛАБ» (ООО «ИНТЕРЛАБ»)
ИНН 7743082052
Адрес: 125212, г. Москва, ул. Адмирала Макарова, д. 21. кв. 33
Тел.: +7 (495) 788-09-83, 788-09-82
Факс: +7 (495) 755-77-61
E-mail:
Web-сайт:
Заявитель
Государственное областное бюджетное учреждение здравоохранения «Областное
Мурманское бюро судебно-медицинской экспертизы» (ГОБУЗ «ОМБ СМЭ»)
ИНН 5190102624
Адрес: 183032, г. Мурманск, ул. Радищева, д. 29а
Тел.: +7 (8152) 257598
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
