Комплексы измерительно-вычислительные vbSeries, ГРСИ 76366-19
Номер госреестра:
76366-19
Наименование СИ:
Комплексы измерительно-вычислительные
Обозначение типа:
vbSeries
Производитель:
Фирма "Bently Nevada, LLC", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.10.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75300
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные vbSeries
Назначение средства измерений
Комплексы измерительно-вычислительные vbSeries (далее – ИВК) предназначены для
измерений электрических сигналов напряжения переменного тока, сигналов напряжения
постоянного тока и частотных сигналов, поступающих от преобразователей виброускорения,
виброскорости, виброперемещения, числа оборотов.
Описание средства измерений
Принцип действия ИВК основан на преобразовании электрических сигналов от
первичных преобразователей.
ИВК представляет собой портативное устройство с питанием от литиево-ионного
аккумулятора или от сети через адаптер. На передней панели ИВК расположены дисплей и
клавиатура. На дисплее отображаются результаты измерений и сведения о режиме работы ИВК.
В зависимости от количества измерительных каналов, типа подключаемых
преобразователей и измеряемых величин ИВК выпускаются в следующих модификациях: vb5,
vb6, vb7 vb8, vbBalancer и vbBalancer+.

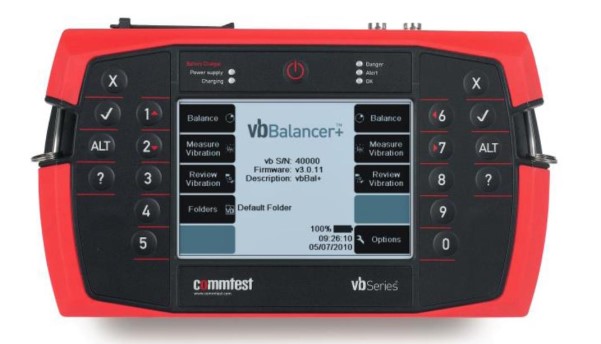

Общий вид ИВК представлен на рисунке 1.
Рисунок 1 – Общий вид ИВК
Пломбирование ИВК не предусмотрено.
Основные функции ИВК:
– измерение сигналов напряжения переменного тока синусоидальной формы (сигналов
преобразователей виброускорения, виброскорости);
– измерениенапряженияпостоянноготока(сигналовпреобразователей
виброперемещения);
– измерение частоты, пропорциональной количеству оборотов;
– построение спектра с помощью быстрого преобразования Фурье;
– хранение результатов измерений во встроенной энергонезависимой флэш-памяти;
– обмен данными с персональным компьютером по USB и Еthernet;
– защита системной информации от несанкционированного доступа.
Программное обеспечение
Программное обеспечение (далее – ПО) ИВК обеспечивает реализацию функций ИВК.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077–2014.
Лист № 2
Всего листов 4
vbFirmware.mpf
13.5.10
11.2.10
Значение
vb5vb6
vb7
vb8
Таблица 1 – Идентификационные данные ПО
Идентификационные
данные (признаки)vbBalancer vbBalancer+
Идентификационное
наименование ПО
Номер версии (иден-
тификационный но-17.3.211.2.10
мер) ПО, не ниже
11.2.1011.2.10
Метрологические и технические характеристики
1)
Может использоваться обратная полярность.
Таблица 2 – Метрологические характеристики
Наименование характеристики
vbBalancer
Значение
vbBalancer+vb5vb6vb7vb8
от 0,025 до 5,65
Диапазонизмеренийсигналов
напряжения переменного тока
(среднеквадратическое значение), В
Пределы допускаемой относительной
погрешности измеренийсигналов
напряжения переменного токав
диапазоне частот, %:
– от 10 до 10000 Гц включ.
–
–
св. 10000 до 40000 Гц– –
от 10 до 5000 Гц ±1,0
Диапазонизмеренийсигналов
напряжения постоянного тока, В
1)
–
–±1,0
– ±10,0
±1,0–
от 0 до 10, от 0 до 10,
от 0 до 20 – от 0 до 20
±0,1–±0,1
от 1 до 5000
±0,05
±0,1
±1
±10
от 4от 4
––до 20 – до 20
Пределыдопускаемойабсолютной
погрешностиизмеренийсигналов
напряжения постоянного тока, В–
Диапазон измерений частоты
(входной сигнал тахометра), Гц
Пределыдопускаемойабсолютной
погрешностиизмеренийчастоты
(входной сигналтахометра)в
диапазонах измерений, Гц:
– от 1 до 18 Гц включительно
– св. 18 до 198 Гц включ.
– св. 198 до 1998 Гц включ.
– св. 1998 до 5000 Гц
Диапазон измерений сигналов силы
постоянного тока, мА–
Пределы допускаемой приведенной
погрешностиизмерений сигналов
напряжения постоянного тока, %
диапазона измерений–
––±1,0–±1,0
Лист № 3
Всего листов 4
Значение
2
3
от 10 до 40000
от 10 до 5000
7,4
от 100 до 240
50±1
252
60
148
1,2
Таблица 3 – Основные технические характеристики
Наименование характеристики
Количество разъемов для подключения датчиков:
– vb5, vb6, vb8, vbBalancer+
– vb7, vbBalancer
Частота входных сигналов напряжения переменного тока, Гц:
– vb5, vb6, vb7, vb8
– vbBalancer и vbBalancer+
Напряжение литиево-ионного аккумулятора, В
Параметры электрического питания (при подключенном блоке
питания):
-
напряжение переменного тока, В
-
частота переменного тока, Гц
Габаритные размеры, мм, не более:
– длина
– ширина
– высота
Масса, кг, не более
Условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность, %, не более
– атмосферное давление, кПа
Средний срок службы, лет
от -10 до +50
95, без конденсации влаги
от 84,0 до 106,7
18,4
Знак утверждения типа
наносится на корпус ИВК методом наклейки.
Комплектность средства измерений
Таблица 4 – Комплектность
Наименование
Комплексы измерительно-вычислительные vbSeries
Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
–
–
–
МП 0706/1–311229–2019
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 0706/1-311229-2019 «Государственная система обеспечения
единства измерений. Комплексы измерительно-вычислительные vbSeries. Методика поверки»,
утвержденному ООО Центр Метрологии «СТП» 07 июня 2019 г.
Основные средства поверки:
– эталонединицыпостоянногоэлектрическогонапряжения3-горазрядапо
ГОСТ 8.027–2001;
– рабочий эталон единицы частоты по ГОСТ 8.129–2013;
– рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 01.10.2018
№ 2091;
– рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 29.05.2018
№ 1053.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ИВК.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
измерительно-вычислительным vbSeries
Техническая документация фирмы-изготовителя
Изготовитель
«Bently Nevada, LLC», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, USA
Телефон: +1 775 782 3611
Факс: +1 775 215 2876
Web-сайт: http:
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус Инфра»
(ООО «ДжиИ Рус Инфра»)
ИНН 7703636314
Адрес: 123112, г. Москва, Пресненская набережная, д. 10
Телефон: (495) 739-68-11, факс: (495) 739-68-01
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП»
(ООО Центр Метрологии «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311229 в реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
