Приложение к свидетельству № 75269
об утверждении типа средств измерений
Лист № 1
Всего листов 16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчикиэлектрическойэнергиитрехфазныемногофункциональные
«НАРТИС-32-МТ»
Назначение средства измерений
Счетчики электрической энергии трехфазные многофункциональные «НАРТИС-32-МТ»
(далее – счетчики) предназначены для измерений активной и реактивной (или только активной)
электрической энергии прямого и обратного (или только прямого) направления по дифферен-
цированным во времени тарифам в трехфазных сетях переменного тока промышленной часто-
ты.
Описание средства измерений
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов
тока и напряжения в показания электрической энергии.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе
расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка
при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счетчики могут применяться как автономно, так и в составе автоматизированных ин-
формационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета
электроэнергии, диспетчерского управления (АСДУ).
Счетчики trial в своем составе измерительные элементы – датчики тока (шунты или
трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую
память данных, встроенные часы, позволяющие вести учет электрической энергии по тариф-
ным зонам суток, выполненные поГОСТ IEC 61038-2011, оптические испытательные выходные
устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к сис-
темам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем
составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор на-
личия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного пере-
ключениярежимовиндикации«Просмотр»,оптическийпорт,выполненныйпо-
ГОСТ IEC 61107-2011.
В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также
присутствует жидкокристаллический дисплей (далее – ЖК-дисплей).
В состав счетчиков могут входить до четырех отдельных гальванически развязанных от
сети дискретных выходов и до четырех отдельных гальванически развязанных от сети дискрет-
ных входов.
Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов
удаленного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже.
Лист № 2
Всего листов 16
Структура условного обозначения
НАРТИС-32-МТ-ХХХ-ХХХХ-ХХХ-ХХ-ХХХХ-ХХ-ХХХХХХ-ХХХХХХ-ХХ-ХХХХХХХ- Х
Тип счетчика
Тип корпуса
W31 – для установки на щиток, модификация 1
W32 – для установки на щиток, модификация 2

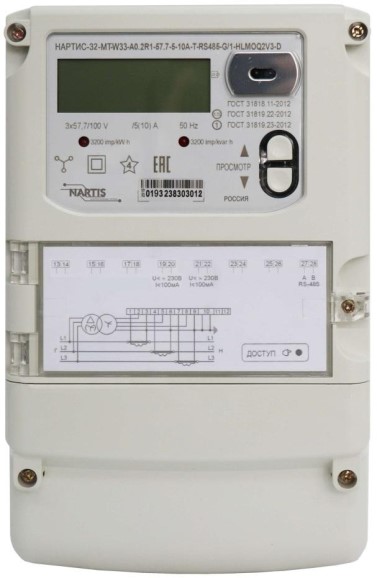

W33 – для установки на щиток, модификация 3

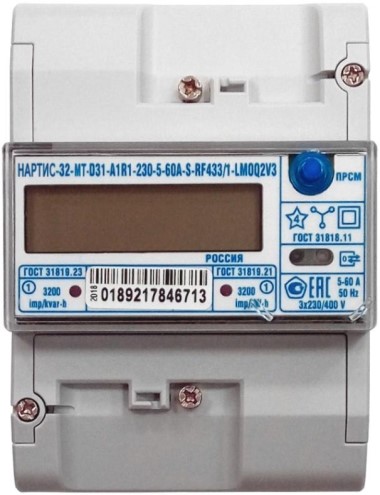

D31 – для установки на DIN-рейку, модификация 1
D33 – для установки на DIN-рейку, модификация 3
D34 – для установки на DIN-рейку, модификация 4
D35 – для установки на DIN-рейку, модификация 5
SP31 – для установки на опору ЛЭП, модификация 1
Класс точности
A1 – класс точности 1 по ГОСТ 31819.21
A0.5 – класс точности 0,5S по ГОСТ 31819.22
A1R1 – класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23
A1R2 – класс точности 1 по ГОСТ 31819.21 и класс точности 2 по ГОСТ 31819.23
A0.5R1 – класс точности 0,5S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23
A0.5R2 – класс точности 0,5S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23
A0.2R1 – класс точности 0,2S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23
A0.2R2 – класс точности 0,2S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23
Номинальное напряжение
57,7 – 57,7 В
220 – 220 В
230 – 230 В
Номинальный (базовый) ток
1 – 1А
5 – 5А
10 – 10А
Максимальный ток
10А – 10А
50А – 50А
60А – 60А
80А – 80А
100А – 100А
Тип измерительных элементов
S – шунты
T – трансформаторы тока
N – наличие измерительного элемента в цепи нейтрали
Лист № 3
Всего листов 16
Основной интерфейс
CAN – интерфейс CAN
RS232 – интерфейс RS-232
RS485 – интерфейс RS-485
RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
PF/n – PLC-модем с FSK-модуляцией, где n – номер модификации модуля интерфейса
PO/n – PLC-модем с OFDM-модуляцией, где n – номер модификации модуля интерфейса
Дополнительные интерфейсы
CAN – интерфейс CAN
RS232 – интерфейс RS-232
RS485 – интерфейс RS-485
RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
PF/n – PLC-модем с FSK-модуляцией, где n – номер модификации модуля интерфейса
PO/n – PLC-модем с OFDM-модуляцией, где n – номер модификации модуля интерфейса
G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса
E/n – интерфейс Ethernet, где n – номер модификации модуля интерфейса
RFWF – радиоинтерфейс WiFi
RFLT – радиоинтерфейс LTE
(Нет символа) – интерфейс отсутствует
Поддерживаемые протоколы передачи данных
(Нет символа) – протокол «МИРТЕК»
P1 – протокол DLMS/COSEM/СПОДЭС
P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС
Дополнительные функции
H – датчик магнитного поля
In – дискретный вход, где n – количество входов
K – реле управления нагрузкой в цепи тока
L – подсветка индикатора
M – измерение параметров качества электрической сети
O – оптопорт
Qn – дискретный выход, где n – количество выходов
R – защита от выкручивания винтов кожуха
U – защита целостности корпуса
Vn – электронная пломба, где n может принимать значения:
1 – электронная пломба на корпусе
2 – электронная пломба на крышке зажимов
3 – электронные пломбы на корпусе и крышке зажимов
Y – защита от замены деталей корпуса
Z/n – резервный источник питания, где n – номер модификации источника питания
(Нет символа) – дополнительные функции отсутствуют
Количество направлений учета электроэнергии
(Нет символа) – измерение электроэнергии в одном направлении (по модулю)
D – измерение электроэнергии в двух направлениях
В счетчиках в корпусах SP31 для считывания информации используется дистанционное
индикаторное устройство. При этом первый интерфейс данных счетчиков используется в каче-
стве канала связи с дистанционным индикаторным устройством.
Лист № 4
Всего листов 16
Счетчики, у которых в условном обозначении присутствует символ «K», оснащены
встроенным контактором и дополнительно позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электро-
энергии (с отключением нагрузки при его превышении и подключением нагрузки после внесе-
ния оплаты);
- отключать нагрузку при превышении потребляемой мощности выше установленных
лимитов;
- подключать нагрузку при уменьшении потребляемой мощности ниже установленных
лимитов.
Коммутация встроенного контактора при подключении нагрузки происходит после по-
дачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лице-
вой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (оп-
ционально).
Зажимы для подсоединения счетчиков к сети, интерфейсов, дискретных входов и выхо-
дов закрываются пластмассовой крышкой.
Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для
подключения внешнего резервного источника питания для снятия показаний счетчика при от-
сутствии основного питания.
Счетчики, у которых в условном обозначении присутствует символ «V», имеют встроен-
ные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата
вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фикса-
ция в журнале событий производится как при поданном сетевом напряжении, так и при его от-
сутствии.
Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с
месячными программами смены тарифных зон (количество месячных программ – до 12, коли-
чество тарифных зон в сутках – до 48). Месячная программа может содержать суточные графи-ки
тарификации рабочих, субботних, воскресных и специальных дней. Количество специаль-ных
дней (праздничные и перенесенные дни) – до 45. Для специальных дней могут быть заданы
признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик со-
держит в энергонезависимой памяти две тарифные программы – действующую и резервную.
Резервная тарифная программа вводится в действие с определенной даты, которая передается
отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от та-
рифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по дей-
ствующим тарифам
;
- количества электрической энергии нарастающим итогом суммарно и раздельно по дей-
ствующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по дей-
ствующим тарифам на начало суток;
- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1,
2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
- количества электрической энергии нарастающим итогом суммарно и раздельно по дей-
ствующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале
усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной за интервал 30 минут (только при ус-
тановленном интервале усреднения мощности 30 минут).
Учет электрической энергии счетчиками производится по модулю, независимо от на-
правления или с учетом направления (счетчики с символом «D» в условном обозначении).
Лист № 5
Всего листов 16
Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно
обеспечивают измерение следующих параметров:
- фазных напряжений;
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013,
ГОСТ 30804.4.30-2013, класс S);
- фазных токов;
- тока нейтрали (только счетчики с символом «N» в условном обозначении);
- частоты сети;
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- активной мгновенной мощности по каждой фазе;
- реактивной мгновенной мощности по каждой фазе (только счетчики с символами «R1»
и «R2» в условном обозначении);
- полной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и
«R2» в условном обозначении);
- коэффициентов мощности по каждой фазе;
- длительности провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс
S, только счетчики трансформаторного включения);
- длительности перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S,
только счетчики трансформаторного включения);
- длительности прерывания напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013,
класс S, только счетчики трансформаторного включения с символом «Z» в условном обозначе-
нии);
- остаточного напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S, только
счетчики трансформаторного включения);
- максимальногозначенияперенапряжения(поГОСТ 32144-2013,
ГОСТ 30804.4.30-2013, класс S, только счетчики трансформаторного включения).
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров
:
- адреса счетчика (от 1 до 65000);
- заводского номера счетчика (до 30 символов);
- текущего времени и даты
;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется
в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в послед-
нее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики,
попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения
конфигурации, изменения данных, изменения времени и даты, включений или отключений пи-
тания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фаз-
ных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества
электрической сети за заданные пределы, значений положительного и отрицательного отклоне-
ний напряжения, количества отключений встроенного контактора, аварийных ситуаций.
Обмен информацией с внешними устройствами обработки данных осуществляется по
имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного
обеспечения.
Общий вид средства измерений представлен на рисунках 1 – 9.
Лист № 6
Всего листов 16
Рисунок 2 – Общий вид счетчика в корпусе типа W32
Рисунок 1 – Общий вид счетчика в корпусе типа W31
Место установки пломбы с оттиском
энергоснабжающей организации для
защиты от несанкционированного
доступа
Место установки пломбы
с оттиском знака поверки
Место установки пломбы
с оттиском знака поверки
Место установки пломбы с оттиском
энергоснабжающей организации для
защитыотнесанкционированного
доступа
Лист № 7
Всего листов 16
Рисунок 3 – Общий вид счетчика в корпусе типа W33
Рисунок 4 – Общий вид счетчика в корпусе типа D31
Место установки пломбы
с оттиском знака поверки
Место установки пломбы с оттиском
энергоснабжающей организации для
защитыотнесанкционированного
доступа
Место установки пломбы
с оттиском знака поверки
Место установки пломбы с оттиском
энергоснабжающей организации для
защиты от несанкционированного
доступа
Лист № 8
Всего листов 16
Рисунок 5 – Общий вид счетчика в корпусе типа D33
Рисунок 6 – Общий вид счетчика в корпусе типа D34
Место установки пломбы
с оттиском знака поверки
Место установки пломбы с оттиском
энергоснабжающей организации для
защиты от несанкционированного
доступа
Место установки пломбы с оттиском
энергоснабжающей организации для
защиты от несанкционированного
доступа
Место установки пломбы
с оттиском знака поверки
Лист № 9
Всего листов 16
Рисунок 7 – Общий вид счетчика в корпусе типа D35
Рисунок 8 – Общий вид счетчика в корпусе типа SP31
Место установки пломбы
с оттиском знака поверки
Место установки пломбы с оттиском
энергоснабжающей организации для
защиты от несанкционированного
доступа
Место установки пломбы
с оттиском знака поверки
Место установки пломбы с оттиском
энергоснабжающей организации для
защиты от несанкционированного
доступа
Лист № 10
Всего листов 16
абв
Рисунок 9 – Общий вид дистанционного индикаторного устройства
Программное обеспечение
По своей структуре ПО разделено на метрологически значимую и метрологически не-
значимую части, имеет контрольную сумму метрологически значимой части и записывается в
устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в грани-
цах, обеспечивающих метрологические характеристики, указанные в таблицах 2 – 6. Диапазон
представления, длительность хранения и дискретность результатов измерений соответствуют
нормированной точности счетчика.
Уровень защиты программного обеспечения «высокий» в соответствии сР 50.2.077-2014.
Значение
Таблица 1 – Идентификационные данные программного обеспечения
MT1 MT2 MT6
1.0 1.0 1.0
4CB9 4FC5 FD7C
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
программного обеспечения
CRCCRCCRC
Метрологические и технические характеристики
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012,
ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Символы в условном обозначении
Таблица 2 – Классы точности счетчиков
A1
A0.5
A1R1
A1R2
A0.5R1
A0.5R2
A0.2R1
A0.2R2
Класс точности при измерении энергии
активнойреактивной
1 –
0,5S –
1 1
1 2
0,5S 1
0,5S 2
0,2S 1
0,2S 2
Лист № 11
Всего листов 16
Максимальные значения стартовых токов счетчиков, в зависимости от класса точности и
типа включения, приведены в таблице 3.
Таблица 3 – Максимальные значения стартовых токов счетчиков
Класс точности счетчика
1
Тип включения счетчика
ГОСТ
31819.21-
2012
0,2S
ГОСТ
31819.22-
2012
0,5S
ГОСТ
31819.22-
2012
1
ГОСТ
31819.23-
2012
2
ГОСТ
31819.23-
2012
Непосредственное
Через трансформаторы тока
0,0025 I
б
0,002 I
ном
0,001 I
б
0,001 I
ном
0,0025 I
б
0,002 I
ном
0,005 I
б
0,003 I
ном
Пределы погрешностей при измерении напряжения, положительного и отрицательного
отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощно-
сти (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.
Параметр
Таблица 4 – Пределы погрешности измерений параметров электрической сети
Пределы погрешности измерений для
счетчиков класса точности (при измерении
активной энергии)
0,2S0,5S1
Частота, Гц
±
0,01
±
0,01
±
0,01
Отклонение частоты, Гц
±
0,01
±
0,01
±
0,01
Активная мгновенная мощность, %
±
0,2
±
0,5
±
1
Реактивная мгновенная мощность, %
±
0,2
±
0,5
±
1
Полная мгновенная мощность, %
±
0,2
±
0,5
±
1
Положительное отклонение напряжения, %
±
0,2
±
0,4
±
0,4
Отрицательное отклонение напряжения, %
±
0,2
±
0,4
±
0,4
Напряжение, %
±
0,2
±
0,4
±
0,4
Фазный ток, %
±
0,2
±
0,5
±
1
Ток нейтрали, %
±
0,2
±
0,5
±
1
Коэффициент мощности, %
±
0,2
±
0,5
±
1
Метрологические и основные технические характеристики счетчиков указаны в таблицах
5 – 6.
50±7,5
±
0,5
Значение
57,7; 220; 230
1; 5; 10
10; 50; 60; 80; 100
Таблица 5 – Метрологические характеристики
Наименование характеристики
Номинальное фазное напряжение U
ном
, В
Базовый (номинальный) токI
б
(I
ном
), А
Максимальный токI
макс
, А
Диапазон входных сигналов:
- сила тока
- напряжение
- коэффициент мощности
от 0,05I
б
(0,01I
ном
или 0,02I
ном
) до I
макс
(от 0,75 до 1,2)U
ном
от 0,8 (емкостная) до 1,0
от 1,0 до 0,5 (индуктивная)
Рабочий диапазон изменения частоты изме-
рительной сети счетчика, Гц
Пределы основной абсолютной погрешности
часов,c/сут
Лист № 12
Всего листов 16
±
1
±
0,15
Значение
Продолжение таблицы 5
Наименование характеристики
Пределы основной абсолютной погрешности
часов при отключенном питании счетчика,
с/сут
Пределыдополнительнойтемпературной
погрешности часов счетчика, с/(сут·
°
С)
от 800 до 10000
от 800 до 10000
8
0,01
0,3
10 (2)
30
24
36
93
128
93
128
Значение
16
4
12
Таблица6 – Основные технические характеристики
Наименование характеристики
Диапазон значений постоянной счетчика по активной
электрической энергии, имп/(кВт∙ч)
Диапазон значений постоянной счетчика по реактив-
ной электрической энергии, имп/(квар∙ч)
Количество десятичных знаков отсчетного устройст-
ва, не менее
Разрешающая способность счетного механизма от-
счетного устройства, кВт·ч, не менее
Полная мощность, потребляемая каждой цепью тока
при базовом (номинальном) токе, нормальной темпе-
ратуре и номинальной частоте, В·А, не более
Полная (активная) мощность, потребляемая каждой
цепьюнапряженияприноминальномзначении
напряжения, нормальной температуре и номинальной
частоте, В·А (Вт), не более
Длительность хранения информации при отключении
питания, лет,не менее
Срок службы батареи, лет,не менее
Число тарифов, не менее
Число временных зон, не менее
Глубина хранения значений электрической энергии на
начало месяца, мес, не менее:
- для счетчиков с символами«A0.5»,«A1»
- для счетчиков с символами «A1R1», «A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Глубина хранения значений электрической энергии на
начало суток, сут, не менее:
- для счетчиков с символами«A0.5»,«A1»
- для счетчиков с символами «A1R1», «A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Глубина хранения значений электрической энергии на
начало интервала 30 мин, сут, не менее:
- для счетчиков с символами«A0.5»,«A1»
- для счетчиков с символами «A1R1», «A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Лист № 13
Всего листов 16
Продолжение таблицы 6
Наименование характеристикиЗначение
Глубина хранения значений электрической энергии,
потребленной за интервал 30 мин, сут, не менее:
- для счетчиков с символами«A0.5»,«A1»93
- для счетчиков с символами «A1R1», «A1R2», 128
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Интервал усреднения мощности для фиксации
профиля нагрузки, минут
1)
30
Глубина хранения профиля нагрузки при интервале
усреднения 30 мин, сут
2)
, не менее:
- для счетчиков с символами«A0.5»,«A1»93
- для счетчиков с символами «A1R1», «A1R2», 128
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Количество записей в журнале событий, не менее:
- для счетчиков с символами«A0.5»,«A1»384
- длясчетчиковссимволами«A1R1», «A1R2», 1000
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Количество оптических испытательных выходов с
параметрами по ГОСТ 31818.11-2012:
- для счетчиков с символами«A0.5»,«A1»1
- для счетчиков с символами «A1R1», «A1R2»,2
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Степень защиты от пыли и влаги по ГОСТ 14254-2015IP51, IP54, IP64
Скорость обмена информацией по интерфейсам, бит/с 9600
Габаритные размеры (длина×ширина×высота), мм, не
более
Тип корпуса:
- W31246×169×57
- W32291×171×88
-W33266×171×79
- D31 131×91×70
- D33106×126×72
- D34 191×91×70
- D35115×144×62
- SP31 236×190×106
Условия эксплуатации:
- температура окружающей среды, ºСот –40 до +70
- относительная влажность, % от 30 до 98
- атмосферное давление, кПаот 70 до 106,7
Масса, кг, не более 2,5
Срок службы счетчика, лет, не менее 30
Средняя наработка на отказ, ч, не менее 220000
1)
По требованию заказчика возможна реализация настраиваемого интервала усреднения
мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин.
2)
Минимальная глубина хранения профиля нагрузки при других значениях интервала ус-
30
реднения может быть рассчитана по формуле
D
мин
=
I
тек
×
D
30
, где I
тек
– текущий интервал
усреднения мощности, мин; D
30
– глубина хранения профиля нагрузки при интервале усред-
нения 30 мин, сут.
Лист № 14
Всего листов 16
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим каче-
ства), на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
ство
Таблица 7 – Комплектность средства измерений
НаименованиеОбозначение
Количе-
Примечание
циональный
Счетчик электрической энер-
гии трехфазный многофунк-
«НАРТИС-32-МТ»1 шт.
Исполнение соответст-
вует заказу
«НАРТИС-32-МТ»
Пломба свинцовая–1 – 3 шт.
В зависимости от типа
корпуса
Леска пломбировочная–1 – 3 шт.
В зависимости от типа
корпуса
Руководство по эксплуатацииМИРТ.411152.151РЭ1 экз.В электронном виде
Формуляр МИРТ.411152.151ФО1 экз.В бумажном виде
Методика поверки РТ-МП-5734-551-20191 экз.
В электронном
виде по
отдельному заказу
–1 шт.
–1 шт.
–1 экз.В электронном виде
Поставляется только со
счетчиками в корпусных
исполнениях для уста-
Дистанционное индикаторноеновки на опору ЛЭП,по
устройствосогласованию с заказчи-
ком может быть исклю-
чено из комплекта по-
ставки
Поставляется только со
Кронштейн для крепления насчетчиками в корпусных
опоре ЛЭПисполнениях для уста-
новки на опору ЛЭП
Упаковка–1 шт.Потребительская тара
Технологическое программное
обеспечение «MeterTools»
Примечание– Последние версии технологического программного обеспечения и документа-
ции размещены на официальном сайте nartis.ruи свободно доступны для загрузки.
Поверка
осуществляется по документу РТ-МП-5734-551-2019«ГСИ. Счетчики электрической энергии
трехфазные многофункциональные «НАРТИС-32-МТ». Методика поверки», утвержденному
ФБУ «Ростест-Москва»26.06.2019 г.
Основные средства поверки:
- система переносная поверочная PTS 3.3C (регистрационный номерв Федеральном ин-
формационном фонде 60751-15);
- установка для проверки электрической безопасности GPI-725 (регистрационный но-
мерв Федеральном информационном фонде19971-00
)
;
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном инфор-
мационном фонде41567-09).
Лист № 15
Всего листов 16
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в соответствующем раз-
деле формуляра, на корпус счетчика - в виде пломбы.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии трехфазным многофункциональным «НАРТИС-32-МТ»
ГОСТ 31818.11-2012Аппаратура для измерения электрической энергии переменного то-
ка. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической
энергии
ГОСТ 31819.21-2012Аппаратура для измерения электрической энергии переменного то-
ка. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1
и 2
ГОСТ 31819.22-2012Аппаратура для измерения электрической энергии переменного то-
ка. Частные требования. Часть 22. Статические счетчики активной энергии классов точности
0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного то-
ка. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни-
ческие условия
МИРТ.411152.151ТУ Счетчики электрической энергии трехфазные многофункциональ-
ные «НАРТИС-32-МТ». Технические условия
Изготовитель
Общество с ограниченной ответственностью «Завод НАРТИС»
(ООО «Завод НАРТИС»)
ИНН 5019029500
Адрес: 162611, Вологодская область, город Череповец, Клубный проезд, дом 17А,
помещение 2
Телефон: +7 (926) 477-10-49
Web-сайт: nartis.ru
Лист № 16
Всего листов 16
Испытательныйцентр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, факс: +7 (495) 546-45-01
E-mail:
Web-сайт:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
