Номер госреестра:
76323-19
Наименование СИ:
Установка поверочная
Обозначение типа:
СПРУТ 50М
Производитель:
ПАО "Сургутнефтегаз", г.Сургут
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75254
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка поверочная СПРУТ 50М
Назначение средства измерений
Установка поверочная СПРУТ 50М предназначена для измерений, воспроизведения,
хранения и передачи единиц массового и объемного расхода жидкости, массы и объема
жидкости в потоке.
Описание средства измерений
Принцип действия установки поверочной СПРУТ 50М основан на воспроизведении
массового и объемного расхода жидкости, массы и объема жидкости в потоке, создаваемых с
помощью насосных агрегатов, и измерении расхода и количества жидкости в потоке
средствами измерений.
Установка поверочная СПРУТ 50М состоит из средств измерений массового и
объемного расхода жидкости, массы и объема жидкости в потоке, средств измерений
температуры и давления измеряемой среды, накопительного резервуара, систем подготовки,
подачи и стабилизации измеряемой среды, управления и регулирования, измерительных линий
и измерительно-вычислительного комплекса.
В качестве средства измерений массового расхода и массы жидкости в потоке
применяетсясчетчик-расходомермассовыйMicroMotionмодификацииCMF200
(регистрационный номер 13425-06).
В качестве средств измерений объемного расхода и объема жидкости в потоке
применяются преобразователи расхода электромагнитные фирмы ЗАО «ИВК-САЯНЫ» и
счетчик-расходомер массовый модификации CMF 200 (регистрационный номер 13425-06).
Поверяемое средство измерений устанавливается в измерительную линию установки,
состоящей из зажимного устройства, запорной арматуры, средств измерений массового и
объемного расхода жидкости, массы и объема жидкости в потоке, давления и температуры
измеряемой среды. Рабочая жидкость подается насосом из накопительного резервуара в
гидравлический тракт рабочего контура установки, проходит через измерительную линию и
расходомеры установки. Далее, рабочая жидкость направляется обратно в накопительный
резервуар.Измерительно-вычислительныйкомплексуправляетработойустановки,в
автоматическом режиме собирает, обрабатывает и сравнивает полученные показания
поверяемых средств измерений и средств измерений установки.

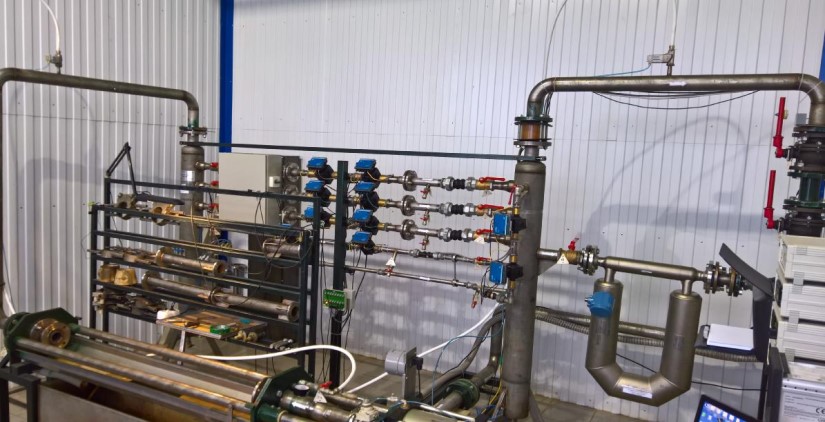

Рисунок 1 – Общий вид установки поверочной СПРУТ 50М
Лист № 2
Всего листов 4
Программное обеспечение
установки поверочной СПРУТ 50М автономное.
Функциипрограммногообеспечения:сбор,отображениеирегистрирование
информации со средств измерения в ходе проведения калибровок и поверок, выполнения
математической обработки результатов измерений, хранение и редактирование базы данных с
параметрамиповеряемыхи средствизмерений установки,генерацияотчётово
результатах проведения калибровок и поверок средств измерений, а также управление
устройствами систем управления и регулирования.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 – идентификационные данные программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
СПРУТ 50М
не ниже v2.3
−
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных
изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Впрограммномобеспечениипредусмотренамногоступенчатаязащитаот
несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные
пароли и программные средства для защиты файлов и баз данных, предупредительные
сообщения об испорченной или скорректированной информации, ведение журналов действий
пользователя).
Метрологические и технические характеристики
от 4,3 до 50
Значение
2
Таблица 2 – Метрологические характеристики
Наименование характеристики
1
Диапазон воспроизводимого массового и объемного расхода
жидкости при использовании счетчика-расходомера массового, т/ч
(м
3
/ч)
Диапазон воспроизводимого объемного расхода жидкости при
использовании преобразователей расхода электромагнитных, (м
3
/ч)
от 0,01 до 50
Пломбировка установки поверочной СПРУТ 50М осуществляется с помощью свинцовой
(пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения
расходомеров установки, с нанесением знака поверки на пломбу. Места пломбирования
фланцевых соединений расходомеров установки поверочной СПРУТ 50М приведены на
рисунке 2.
Рисунок 2 – Схема пломбировки от несанкционированного доступа, обозначение
места нанесения знаков поверки на фланцевые соединения расходомеров установки поверочной
СПРУТ 50М
Места пломбирования
Лист № 3
Всего листов 4
12
Пределы допускаемой относительной погрешности установки, %:
− при использовании счетчика-расходомера массового:
–при измерении массовогорасходаи массыжидкости впотоке ±0,065
–при измерении объемного расходаи объема жидкости впотоке ±0,09
− при измерении объемного расхода и объема жидкости в потоке
преобразователями расхода электромагнитными:±0,15
Температура измеряемой среды,
о
С
Давление измеряемой среды, МПа
380
± 38
;220
±22
50
±1
Таблица 3 – Основные технические характеристики
Наименование характеристики
1
Номинальный диаметр поверяемых средств измерений
Количество одновременно поверяемых средств измерений, штук
Измеряемая среда
Значение
2
от DN10 до DN50
от 1 до 8
питьеваяводапо
СанПиН2.1.4.1074-
2001
от +10 до +40
от 0,05 до 0,6
Параметры электрического питания:
Напряжение питания, В
Частота, Гц
Условия эксплуатации:
– температура окружающего воздуха, °С
–относительнаявлажностьокружающеговоздуха,%
– атмосферное давление, кПа
Средний срок службы установки, лет
Средняя наработка на отказ, ч
от +10 до +40
от 30 до 80
от 84 до 107
12
20000
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на раме измерительной линии установки
в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации
типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Установка поверочная СПРУТ 50М, заводской номер 01
Руководство по эксплуатации
Методика поверки МП 0984-1-2019
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 0984-1-2019 «Инструкция. ГСИ. Установка поверочная
СПРУТ 50М. Методика поверки», утвержденному ФГУП «ВНИИР» 30.06.2019.
Основные средства поверки:
–вторичный эталон в соответствии с частью 1 ГПС, утвержденной приказом
Росстандарта от 07.02.2018 № 256 с диапазоном расходов жидкости соответствующем
диапазону расходов жидкости установки поверочной СПРУТ 50М;
–калибратор многофункциональный модели MC5-R (регистрационный № 22237-08),
диапазоны измерения ±500 мВ; ±50 В, ±100 мА, от 0,0028 Гц до 50 кГц, от 0 до 9999999 имп., от
0 до 4000 Ом;
– частотомер электронно-счетный Ч3-85/3 (регистрационный № 32359-06), диапазон
измеряемых частот от 0,001 Гц до 20 кГц, временных интервалов от 1 до 1000 с.
Лист № 4
Всего листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также на пломбы, установленные
на фланцевые соединения расходомеров установки поверочной, СПРУТ 50М.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации
Нормативные документы, устанавливающие требования к установке поверочной СПРУТ
50М
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной
схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Публичное акционерное общество «Сургутнефтегаз» (ПАО «Сургутнефтегаз»)
ИНН 8602060555
Адрес: 628415, Тюменская область, Ханты-Мансийский автономный округ - Югра,
г. Сургут, ул. Григория Кукуевицкого, д.1, корпус 1
Телефон: +7 (34638) 72-137
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А
Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
