Номер госреестра:
76319-19
Наименование СИ:
Трансформаторы тока
Обозначение типа:
LZZBJ9-36/250W3b
Производитель:
Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd.", Китай
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 138541812, 138551812, 138561812, 138691812, 138701812, 138711812
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75250
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока LZZBJ9-36/250W3b
Назначение средства измерений
Трансформаторы тока LZZBJ9-36/250W3b (далее - трансформаторы), предназначены для
масштабного преобразования силы тока высокого фазного напряжения и передачи сигнала
измерительнойинформациисредствамизмерений,устройствамзащиты,автоматики,
сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов основан на явлении взаимной индукции.
Трансформаторы состоят из магнитопровода с несколькими вторичными обмотками,
которые залиты эпоксидной смолой.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде
контактных площадок, каждая с двумя отверстиями для болтов. Вторичные обмотки выведены
в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у
основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет
возможность пломбировки для исключения несанкционированного доступа.
Рабочееположениетрансформатороввпространстве-любое.Крепление
осуществляется с помощью четырех болтов. Заземляющий зажим М8 находится на опорной
плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку
технических данных.

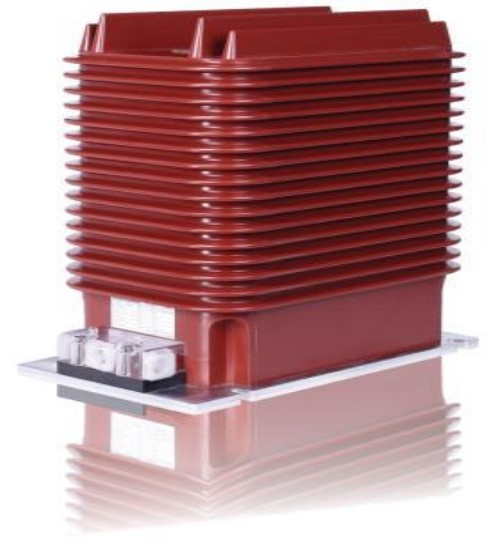

Общийвидсредстваизмеренийиобозначениеместапломбировкиот
несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от
несанкционированного доступа (A) и места нанесения знака поверки (Б)
А
В
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
35
40,5
1250
5
50
0,5
10Р
15/15/15
5
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Номинальная частота переменного тока, Гц
Класс точности обмоток для измерений и учета
Класс точности обмоток для защиты
Номинальная вторичная нагрузка, В·А
Номинальный коэффициент безопасности приборов вторичной
обмотки для измерений, не более
Номинальная предельная кратность вторичной обмотки для
защиты, не менее
10
Значение
470
250
380
73,5
Таблица 2 - Основные технические характеристики
Наименование характеристики
Габаритные размеры трансформатора, мм, не более
- Высота
- Ширина
- Глубина
Масса трансформатора, кг, не более
Условия эксплуатации:
- температура окружающей среды,
о
С
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
от -25 до +40
30
262800
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность средства измерений
Обозначение
LZZBJ9-36/250W3b
Количество
6 шт.
Таблица 3 - Комплектность средства измерений
Наименование
Трансформатор тока (зав. №№ 138701812, 138691812,
138711812, 138551812, 138561812, 138541812)
Паспорт
-
6 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения
единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока эталонный двухступенчатый ИТТ-3000.5, регистрационный
№ 19457-00;
- прибор сравнения КНТ-05, регистрационный № 37854-08;
- магазин нагрузок МР 3027, регистрационный № 34915-07.
Лист № 3
Всего листов 3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора или свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока
LZZBJ9-36/250W3b
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений коэффициента и угла масштабного
преобразования синусоидального тока
Изготовитель
ABB Guangdong SiHui Instrument Transformer Co., Ltd., Китай
Адрес: 18 Xinwang Road, Huanggang Community, Dongcheng Street, SiHui, Guangdong,
526238 CN, Китай
Телефон: +86 758 360 1568
E-mail:
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ»)
Адрес: 117335, г. Москва, Нахимовский проспект, д. 58
Телефон: +7 (495) 777-22-20
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
