Зонды влажности и температуры Rotronic HygroClip HC2A-S, ГРСИ 76318-19
Номер госреестра:
76318-19
Наименование СИ:
Зонды влажности и температуры
Обозначение типа:
Rotronic HygroClip HC2A-S
Производитель:
Фирма "Rotronic AG", Швейцария
Межповерочный интервал:
6 месяцев
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 30 шт. с зав.№ 20313503, 20313504, 20313506, 20313511 … 20313514, 20313517, 20313530, 20313532 … 20313534, 20313540 … 20313542, 20313547, 20313550, 20313553, 20313554, 20313563, 20313564, 20313829, 20313862, 20313915, 20313933, 20313934, 20313941, 20313942, 20313945, 20313946
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75249
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Зонды влажности и температуры Rotronic HygroClip HC2A-S
Назначение средства измерений
Зонды влажности и температуры Rotronic HygroClip HC2A-S (далее по тексту – зонды)
предназначены для эталонных измерений относительной влажности воздуха. Входят в состав
генераторов влажного газа MODEL 2000SP и наборов поверочных стационарных для средств
измерений относительной влажности воздуха СПН 3.1, эксплуатируемых в метрологических
службах Росгидромета.
Описание средства измерений
Принцип действия зондов основан сорбционном методе измерений. Сорбционный метод
измерений относительной влажности, заключается в изменении ёмкости сенсора влажности,
представляющего собой конденсатор с тонкой плёнкой полимерного сорбента в качестве
диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно
проникают из анализируемого воздуха в полимерный адсорбирующий слой, изменяя
диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя
ёмкость конденсатора. Зонд влажности и температуры включает в себя сенсор относительной
влажности и сенсор температуры, встроенный микроконтроллер для цифровой обработки
сигналов с сенсоров и модуль энергонезависимой памяти, содержащей градуировочные
коэффициенты и параметры настройки. Зонд обеспечивает передачу сигналов относительной
влажности и температуры в цифровом и аналоговом формате во внешний блок индикации
(например, измерительный преобразователь Rotronic HygroPalm HP23-А)
, предназначенный для
вывода измеряемых значений, выбора режимов измерений и выдачи аналоговых и цифровых
выходных сигналов.
Внешний вид зонда влажности и температуры Rotronic HygroClip HC2A-S приведен на
рисунке 1. Пломбирование корпуса зонда от несанкционированного доступа не предусмотрено.
Знак поверки наносится на свидетельство о поверке зонда.

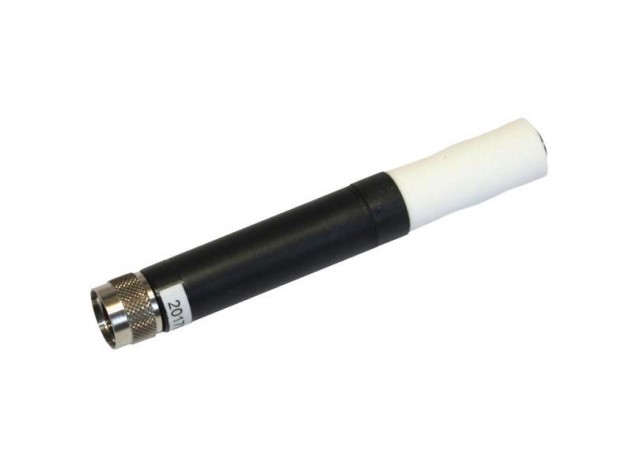

Рисунок 1 - Внешний вид зонда
Лист № 2
Всего листов 4
Программное обеспечение
Зонды имеют внешне и встроенное программное обеспечение (ПО).
Внешнее ПО зондов обеспечивает Встроенное ПО зондов влажности и температуры
выполняет следующие функции:
- обработку и передачу измерительной информации от сенсоров;
- формирование выходного аналогового и цифрового сигнала для передачи в
измерительный преобразователь.
Влияние встроенного программного обеспечения зондов влажности учтено при
нормировании метрологических характеристик гигрометров. Зонды имеют защиту встроенного
программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень
защиты – «высокий» по Р 50.2.077-2014. Конструкция зондов исключает возможность
несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационное наименование ПО
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки)
Значение
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления контрольной суммы ПО
HC2_V2.0.hex
2.0
FB118FC8
CRC32
Метрологические и технические характеристики
±0,5
Значение
от 5 до 98
Таблица 2. Метрологические характеристики
Наименование характеристики
Диапазон измерений относительной влажности воздуха, %
Пределы допускаемой абсолютной погрешности измерений
относительной влажности воздуха٭, %;
Диапазон измерений температуры, ᵒС
от +18 до +28
±0,3
Пределы допускаемой абсолютной погрешности измерения
температуры, ᵒС
٭ Пределы абсолютной погрешности нормированы для температуры воздуха от +22,7 до
+23,3 °С без учета гистерезиса
Питание
Габаритные размеры (высота × диаметр), мм, не более
110 × 15
Таблица 3 – Основные технические характеристики
Наименование характеристики
Номинальное напряжение питания, В
Масса, кг, не более
Значение
от внешнего блока
индикации, либо другого
источника питания
5
0,1
Условия эксплуатации:
-температура воздуха, °С
-относительная влажность воздуха, %, не более
от +15 до +25
80
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
1
1
1
ОбозначениеКол-во
УБЖК.413614.011 МП1
Таблица 3 – Комплектность средства измерений
Наименование
Зонд влажности и температуры Rotronic HygroClip HC2A-
S
«Зонд влажности и температуры Rotronic HygroClip
HC2A-S». Руководство по эксплуатации
«Зонд влажности и температуры Rotronic HygroClip
HC2A-S». Методика поверки
Свидетельство о первичной поверке зонда влажности и
температуры Rotronic HygroClip HC2A-S
Поверка
осуществляется по документу УБЖК.413614.011 МП «Зонд влажности и температуры Rotronic
HygroClip HC2A-S». Методика поверки, утвержденному Восточно-Сибирским филиалом
ФГУП «ВНИИФТРИ» 27.05.2019 г.
Основные средств поверки:
Государственный первичный эталон единиц относительной влажности газов, молярной
(объемной) доли влаги, температуры точки росы/инея ГЭТ 151-2014 Диапазон относительной
влажности от 5 до 98 %. Допускается применение других средств измерений, обеспечивающих
определение метрологических характеристик с требуемой точностью, в том числе вторичных
эталонов относительной влажности газов в соответствии с Государственной поверочной схемой
для средств измерений влажности газов ГОСТ 8.547-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на Свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к зондам влажности и
температуры Rotronic HygroClip HC2A-S
ГОСТ 8.547-2009. «Государственная поверочная схема для средств измерений влажности
газов»
Изготовитель
Фирма «Rotronic AG», Швейцария
Адрес: Grindelstrasse 6, CH-8303 Bassersdorf, Швейцария
E-mail:
Факс: +1 631 427-3902
Заявитель
Акционерное общество «ТЕСТРОН» (АО «Тестрон»)
Адрес: 196084, г. Санкт-Петербург, Люботинский пр., 8А
Тел.: (812) 380-6200, факс: (812) 380-6202
Е-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений» (Восточно-
Сибирский филиал), (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское
поселение Менделеево
Адрес:664056,г.Иркутск,ул.Бородина,57,Восточно-Сибирскийфилиал
ФГУП «ВНИИФТРИ»
Тел.: (3952) 46-83-03, факс: (3952) 46-38-48
Е-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
