Приложение к свидетельству № 75201

об утверждении типа средств измерений

Лист № 1

Всего листов 50

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Бруски контрольные

Назначение средства измерений

Бруски контрольные предназначены для измерений отклонений от прямолинейности

рабочих поверхностей лекальных линеек и лекальных угольников.

Описание средства измерений

Принцип действия бруска контрольного состоит в том, что на рабочую поверхность

накладывают ребром проверяемую поверхность, например: лекальную линейку, затем по

световой щели определяют характер соприкосновения рабочей поверхности лекальной линейки

с рабочей поверхностью бруска контрольного. Числовое значение просвета получают, сравнивая

его с «образцом просвета». Для получения «образца просвета» к рабочей поверхности плоской

стеклянной пластины притирают параллельно друг к другу плоскопараллельные концевые меры

длины, разность номинальных длин которых равна контролируемому размеру. Две одинаковые

концевые меры большей длины притирают по краям, а концевые меры меньшей длины между

ними. Тогда при наложении ребра лекальной линейки на концевые меры длины в направлении

параллельном их короткому ребру получают соответствующие «образцы просвета».

Рабочая поверхность бруска контрольного представляет собой обработанную методом

точной доводки плоскость с нормированными значениями плоскостности.

На боковые поверхности бруска контрольного нанесены риски, отмечающие точки

наименьшего прогиба, на которые брусок контрольный устанавливается на поверочной плите

перед началом работы.

Бруски изготавливаются следующих моделей:

1 –плоские (рисунок 1);

2 - плоские с отверстиями (рисунок 2);

3 –двутавровые (рисунок 3);

4 –двутавровые с отверстиями (рисунок 4);

5 –призматические, квадратного сечения (рисунок 5);

6 - призматические, квадратного сечения с отверстиями (рисунок 6);

7 –призматические, прямоугольного сечения (рисунок 7)

8 – призматические, прямоугольного сечения с отверстиями (рисунок 8).

Обозначение брусков моделей 1-4, 7-8: БК-L-X.Y-Z, где

БК – брусок контрольный;

L – длина измерительной поверхности, мм;

Х - модель;

Y – количество рабочих поверхностей;

Z – исполнение.

Обозначение брусков моделей 5-6: БК-L-X.Н.Y-Z, где

БК – брусок контрольный;

L – длина измерительной поверхности, мм;

Х - модель;

Н – ширина (высота) бруска;

Y – количество рабочих поверхностей;

Z – исполнение.

Лист № 2

Всего листов 50

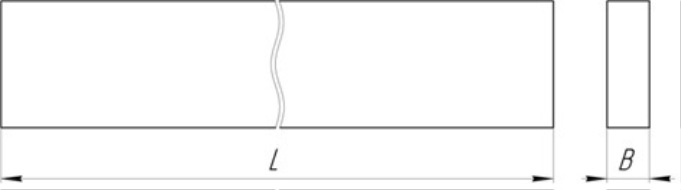

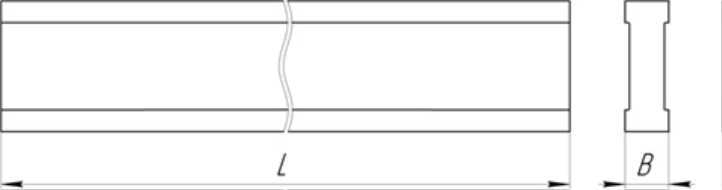

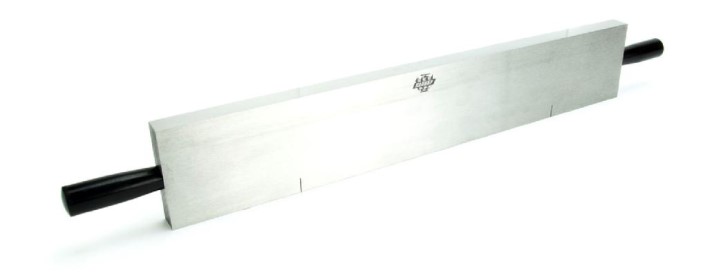

Рисунок 1 – Общий вид брусков модели 1 и обозначение их основных размеров

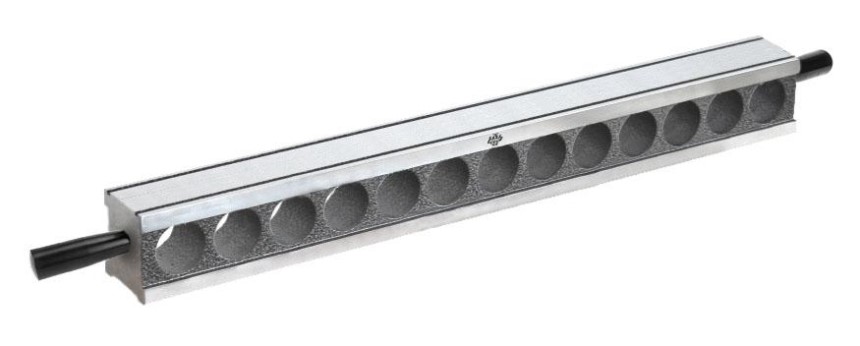

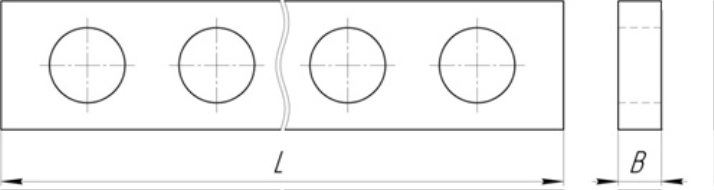

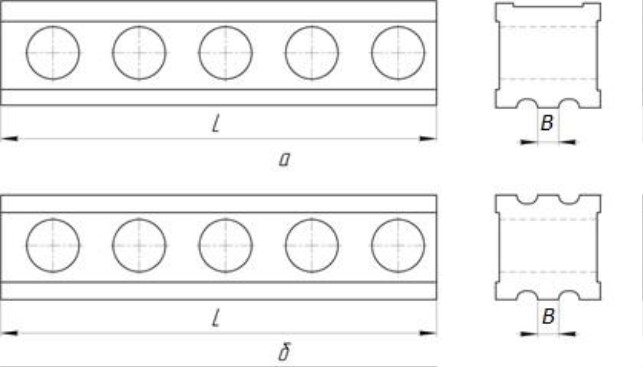

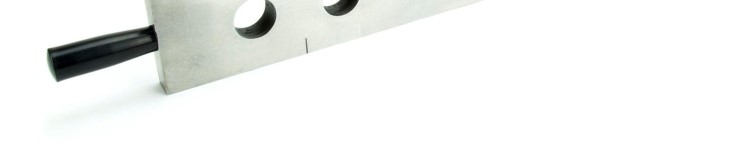

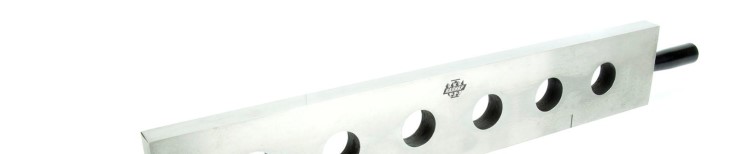

Рисунок 2 - Общий вид брусков модели 2 и обозначение их основных размеров

Лист № 3

Всего листов 50

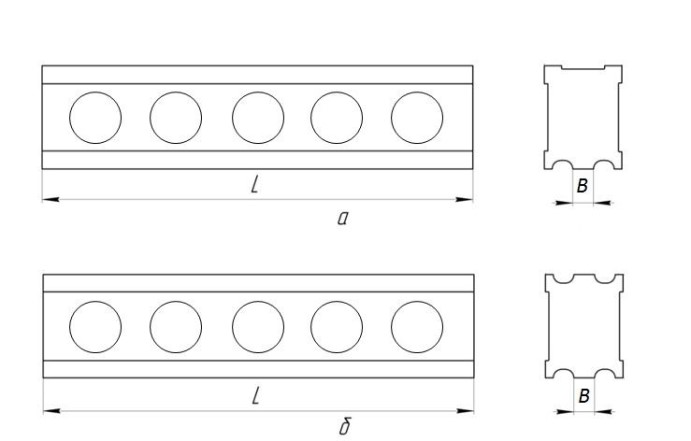

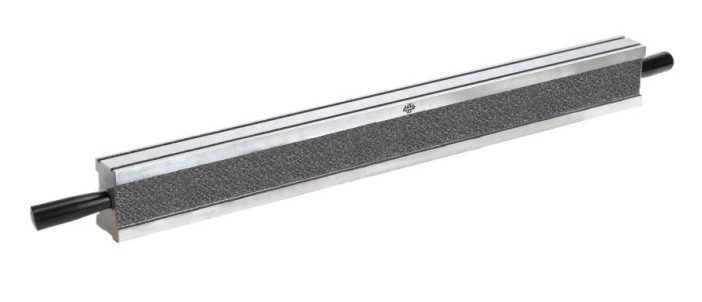

Рисунок 3 - Общий вид брусков модели 3 и обозначение их основных размеров

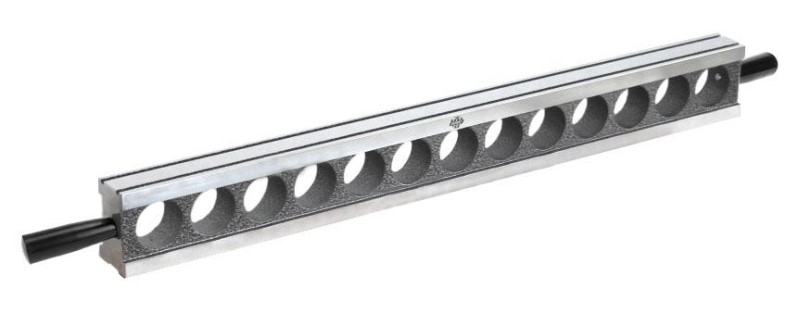

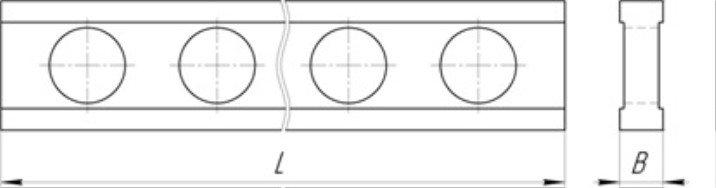

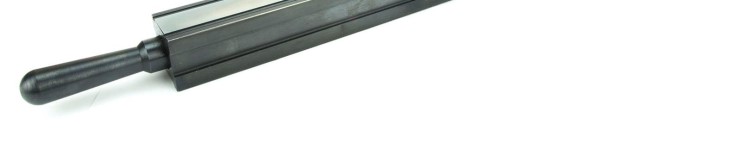

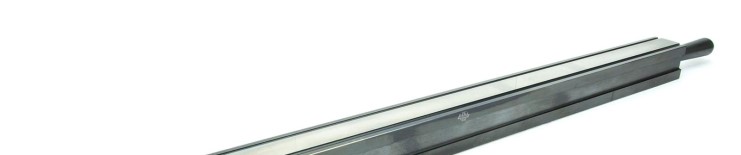

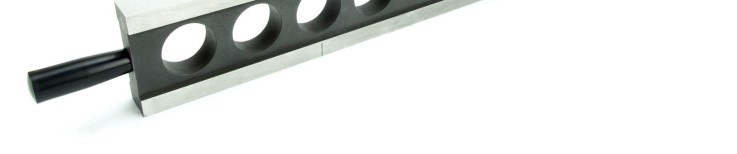

Рисунок 4 - Общий вид брусков модели 4 и обозначение их основных размеров

Лист № 4

Всего листов 50

Рисунок 5 - Общий вид брусков модели 5 и обозначение их основных размеров

а – с одной рабочей поверхностью; б – с двумя рабочими поверхностями;

в – с тремя рабочими поверхностями; г – с четырьмя рабочими поверхностями.

Лист № 5

Всего листов 50

Рисунок 6 - Общий вид брусков модели 6 и обозначение их основных размеров

а – с одной рабочей поверхностью; б – с двумя рабочими поверхностями

Лист № 6

Всего листов 50

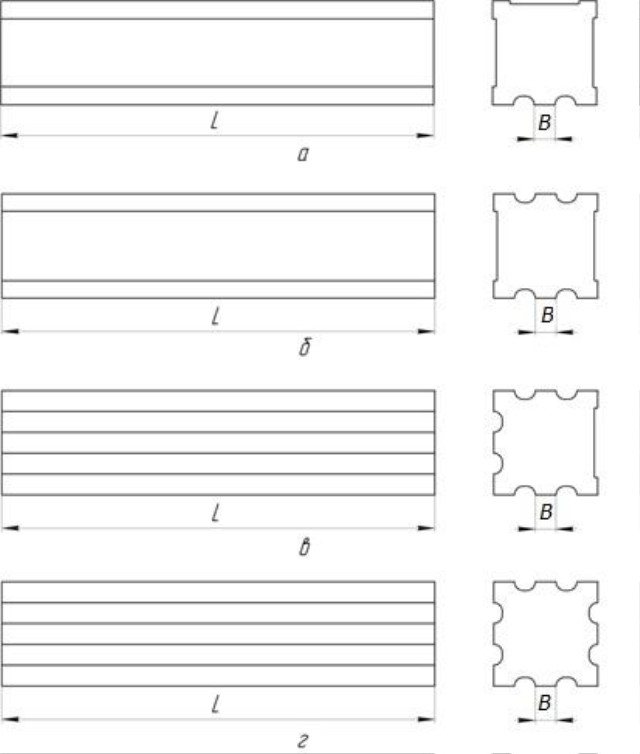

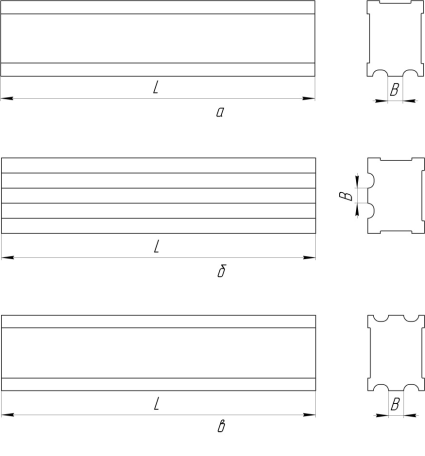

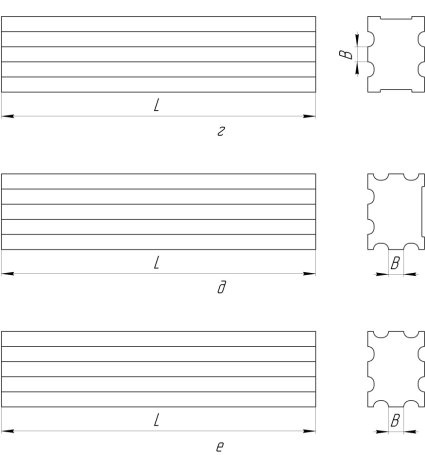

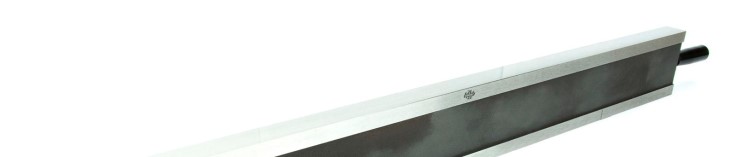

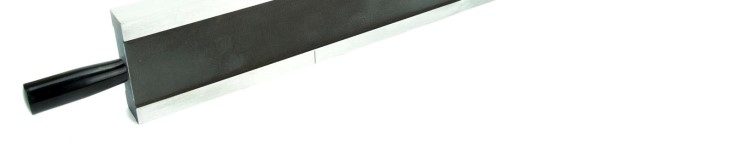

Рисунок 7 - Общий вид брусков модели 7 и обозначение их основных размеров

а, б – с одной рабочей поверхностью; в, г – с двумя рабочими поверхностями;

д – с тремя рабочими поверхностями; е – с четырьмя рабочими поверхностями.

Лист № 7

Всего листов 50

Рисунок 8 - Общий вид брусков модели 8 и обозначение их основных размеров

а – с одной рабочей поверхностью; б – с двумя рабочими поверхностями

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Длина рабочей

поверхности L, мм

Ширина рабочей

поверхности В, мм

Таблица 1 - Метрологические характеристики брусков контрольных моделей 1-6.

Отклонение от плоскостности*, мкм,

не более

Исполнение 0Исполнение 1

234

1

100

110

120

130

140

150

150,20,4

Лист № 8

Всего листов 50

15

20

25

234

0,40,8

0,61,2

Продолжение таблицы 1

1

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

1,02,0

Лист № 9

Всего листов 50

25

234

1,02,0

1,42,8

Продолжение таблицы 1

1

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

780

790

800

810

820

830

840

850

860

870

880

890

900

910

920

930

940

950

960

970

980

990

1000

2,04,0

Примечание: *– отклонение от плоскостности рабочих поверхностей контрольных

брусков определяют при установке контрольного бруска на две опоры,

расположенные в точках наименьшего прогиба брусков при температуре

окружающего воздуха от плюс 17 до плюс 23 ºС, при изменении температуры не

превышающей 0,5 ℃ в 1 ч и относительной влажности воздуха не более 80 %

Лист № 10

Всего листов 50

15

Таблица 1 - Метрологические характеристики брусков контрольных модели 7

Длина рабочей

поверхности L,

мм

Ширина рабочей

поверхности В,

мм

Отклонение от плоскостности*, мкм,

не более

Исполнение 0Исполнение 1

234

0,20,4

0,40,8

0,61,2

1

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

201,02,0

Лист № 11

Всего листов 50

25

234

1,02,0

1,42,8

Продолжение таблицы 2

1

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

780

790

800

810

820

830

840

850

860

870

880

890

900

910

920

2,04,0

Лист № 12

Всего листов 50

234

Продолжение таблицы 2

1

930

940

950

960

970

980

990

1000

252,04,0

Примечание: *– отклонение от плоскостности рабочих поверхностей контрольных

брусков определяют при установке контрольного бруска на две опоры,

расположенные в точках наименьшего прогиба брусков при температуре

окружающего воздуха от плюс 17 до плюс 23 ºС, при изменении температуры не

превышающей 0,5 ºС в 1 ч и относительной влажности воздуха не более 80 %

15

Таблица 3 - Метрологические характеристики брусков контрольных модели 8

Длина рабочей

поверхности L,

мм

Ширина рабочей

поверхности В,

мм

Отклонение от плоскостности*, мкм,

не более

Исполнение 0Исполнение 1

234

0,20,4

0,40,8

1

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

0,61,2

Лист № 13

Всего листов 50

20

25

234

1,02,0

Продолжение таблицы 3

1

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

780

790

800

1,42,8

Лист № 14

Всего листов 50

234

Продолжение таблицы 3

1

810

820

830

840

850

860

870

880

890

900

910

920

930

940

950

960

970

980

990

1000

1010

1020

1030

1040

1050

1060

1070

1080

1090

1100

1110

1120

1130

1140

1150

1160

1170

1180

1190

1200

252,04,0

Примечание: *– отклонение от плоскостности рабочих поверхностей контрольных

брусков определяют при установке контрольного бруска на две опоры,

расположенные в точках наименьшего прогиба брусков при температуре

окружающего воздуха от плюс 17 до плюс 23 ºС, при изменении температуры не

превышающей 0,5 ℃ в 1 ч и относительной влажности воздуха не более 80 %

Лист № 15

Всего листов 50

Масса,

кг, не более

Таблица 4 - Габаритные размеры и масса

Длина рабочей

Модельповерхности L,

мм

12

1 100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

Габаритные размеры

(Длина х Ширина х

Высота), мм

не более

3

260х15х40

270х15х40

280х15х40

290х15х40

300х15х40

310х15х40

320х15х60

330х15х60

340х15х60

350х15х60

360х15х60

370х15х60

380х15х60

390х15х60

400х15х60

410х15х60

420х15х60

430х15х60

440х15х60

450х15х60

460х15х60

470х15х60

480х15х60

490х15х60

500х15х60

510х15х60

520х20х60

530х20х60

540х20х60

550х20х60

560х20х60

570х20х60

580х20х60

590х20х60

600х20х60

610х20х60

620х20х60

630х20х60

640х20х60

650х20х60

4

0,47

0,52

0,56

0,61

0,66

0,70

1,12

1,20

1,27

1,34

1,41

1,47

1,55

1,62

1,69

1,76

1,83

1,90

1,97

2,04

2,11

2,18

2,25

2,32

2,39

2,46

3,37

3,47

3,56

3,66

3,75

3,84

3,94

4,03

4,12

4,22

4,31

4,41

4,50

4,59

Лист № 16

Всего листов 50

Продолжение таблицы 4

12

1 500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

780

790

800

810

820

830

840

850

860

870

880

890

900

910

920

930

34

660х20х60 4,69

670х25х60 5,58

680х25х60 5,69

690х25х60 5,80

700х25х60 5,91

710х25х60 6,02

720х25х60 6,12

730х25х60 6,23

740х25х60 6,34

750х25х60 6,45

760х25х60 6,56

770х25х60 6,67

780х25х60 6,78

790х25х60 6,89

800х25х60 7,00

810х25х60 7,11

820х25х60 7,22

830х25х60 7,33

840х25х60 7,44

850х25х60 7,55

860х25х60 7,66

870х25х60 8,87

880х25х60 9,00

890х25х60 9,12

900х25х60 9,25

910х25х60 9,37

920х25х60 9,50

930х25х60 9,62

940х25х60 9,75

950х25х60 9,87

960х25х60 10,00

970х25х60 10,12

980х25х60 10,25

990х25х60 10,37

1000х25х6010,50

1010х25х6010,62

1020х25х6010,75

1030х25х6010,87

1040х25х6011,00

1050х25х6011,12

1060х25х6011,25

1070х25х6012,80

1080х25х6012,94

1090х25х6013,08

Лист № 17

Всего листов 50

Продолжение таблицы 4

12

1 940

950

960

970

980

990

1000

2100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

34

1100х25х60 13,22

1110х25х60 13,36

1120х25х60 13,50

1130х25х60 13,64

1140х25х60 13,78

1150х25х60 13,92

1160х25х60 14,06

260х15х400,36

270х15х400,41

280х15х400,45

290х15х400,50

300х15х400,55

310х15х400,56

320х15х600,79

330х15х600,86

340х15х600,93

350х15х601,00

360х15х601,07

370х15х601,15

380х15х601,20

390х15х601,22

400х15х601,27

410х15х601,34

420х15х601,41

430х15х601,47

440х15х601,48

450х15х601,54

460х15х601,61

470х15х601,68

480х15х601,75

490х15х601,82

500х15х601,88

510х15х601,89

520х20х602,60

530х20х602,70

540х20х602,79

550х20х602,88

560х20х602,98

570х20х603,07

580х20х603,16

590х20х603,26

600х20х603,35

610х20х603,45

620х20х603,43

Лист № 18

Всего листов 50

Продолжение таблицы 4

12

2 470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

780

790

800

810

820

830

840

850

860

870

880

890

900

34

630х20х60 3,52

640х20х60 3,62

650х20х60 3,60

660х20х60 3,69

670х25х60 4,22

680х25х60 4,33

690х25х60 4,44

700х25х60 4,55

710х25х60 4,66

720х25х60 4,77

730х25х60 4,84

740х25х60 4,88

750х25х60 4,95

760х25х60 5,06

770х25х60 5,13

780х25х60 5,17

790х25х60 5,24

800х25х60 5,35

810х25х60 5,41

820х25х60 5,46

830х25х60 5,52

840х25х60 5,63

850х25х60 5,74

860х25х60 5,85

870х25х60 6,52

880х25х60 6,64

890х25х60 6,77

900х25х60 6,89

910х25х60 7,02

920х25х60 7,14

930х25х60 7,27

940х25х60 7,39

950х25х60 7,52

960х25х60 7,64

970х25х60 7,14

980х25х60 7,27

990х25х60 7,39

1000х25х607,52

1010х25х607,64

1020х25х607,77

1030х25х607,89

1040х25х608,02

1050х25х608,14

1060х25х608,27

Лист № 19

Всего листов 50

Продолжение таблицы 4

12

2 910

920

930

940

950

960

970

980

990

1000

3100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

33

1070х25х60 9,81

1080х25х60 9,71

1090х25х60 9,85

1100х25х60 9,99

1110х25х60 10,13

1120х25х60 10,27

1130х25х60 10,41

1140х25х60 10,55

1150х25х60 10,69

1160х25х60 10,83

260х15х400,41

270х15х400,45

280х15х400,50

290х15х400,54

300х15х400,58

310х15х400,62

320х15х600,97

330х15х601,04

340х15х601,10

350х15х601,16

360х15х601,22

370х15х601,28

380х15х601,34

390х15х601,40

400х15х601,46

410х15х601,52

420х15х601,58

430х15х601,65

440х15х601,71

450х15х601,77

460х15х601,83

470х15х601,89

480х15х601,95

490х15х602,01

500х15х602,07

510х15х602,13

520х20х602,92

530х20х603,01

540х20х603,09

550х20х603,17

560х20х603,25

570х20х603,33

580х20х603,41

590х20х603,49

Лист № 20

Всего листов 50

Продолжение таблицы 4

12

3 440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

780

790

800

810

820

830

840

850

860

870

34

600х20х60 3,57

610х20х60 3,66

620х20х60 3,74

630х20х60 3,82

640х20х60 3,90

650х20х60 3,98

660х20х60 4,06

670х25х60 4,84

680х25х60 4,94

690х25х60 5,03

700х25х60 5,13

710х25х60 5,22

720х25х60 5,32

730х25х60 5,41

740х25х60 5,51

750х25х60 5,60

760х25х60 5,70

770х25х60 5,79

780х25х60 5,89

790х25х60 5,98

800х25х60 6,08

810х25х60 6,17

820х25х60 6,27

830х25х60 6,36

840х25х60 6,46

850х25х60 6,55

860х25х60 6,65

870х25х60 7,77

880х25х60 7,87

890х25х60 7,98

900х25х60 8,09

910х25х60 8,20

920х25х60 8,31

930х25х60 8,42

940х25х60 8,53

950х25х60 8,64

960х25х60 8,75

970х25х60 8,86

980х25х60 8,97

990х25х60 9,08

1000х25х609,19

1010х25х609,30

1020х25х609,41

1030х25х609,52

Лист № 21

Всего листов 50

Продолжение таблицы 4

12

3 880

890

900

910

920

930

940

950

960

970

980

990

1000

4100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

34

1040х25х60 9,62

1050х25х60 9,73

1060х25х60 9,84

1070х25х60 11,09

1080х25х60 11,21

1090х25х60 11,33

1100х25х60 11,46

1110х25х60 11,58

1120х25х60 11,70

1130х25х60 11,82

1140х25х60 11,94

1150х25х60 12,06

1160х25х60 12,19

260х15х400,37

270х15х400,41

280х15х400,46

290х15х400,50

300х15х400,54

310х15х400,58

320х15х600,89

330х15х600,96

340х15х601,02

350х15х601,08

360х15х601,14

370х15х601,20

380х15х601,26

390х15х601,32

400х15х601,38

410х15х601,44

420х15х601,50

430х15х601,57

440х15х601,63

450х15х601,69

460х15х601,75

470х15х601,81

480х15х601,87

490х15х601,93

500х15х601,99

510х15х602,05

520х20х602,81

530х20х602,90

540х20х602,98

550х20х603,06

Лист № 22

Всего листов 50

Продолжение таблицы 4

12

4 400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

780

790

800

810

820

830

34

560х20х60 3,14

570х20х60 3,22

580х20х60 3,30

590х20х60 3,38

600х20х60 3,46

610х20х60 3,55

620х20х60 3,63

630х20х60 3,71

640х20х60 3,79

650х20х60 3,87

660х20х60 3,95

670х25х60 4,69

680х25х60 4,79

690х25х60 4,88

700х25х60 4,98

710х25х60 5,07

720х25х60 5,17

730х25х60 5,26

740х25х60 5,36

750х25х60 5,45

760х25х60 5,55

770х25х60 5,64

780х25х60 5,74

790х25х60 5,83

800х25х60 5,93

810х25х60 6,02

820х25х60 6,12

830х25х60 6,21

840х25х60 6,31

850х25х60 6,40

860х25х60 6,50

870х25х60 7,62

880х25х60 7,72

890х25х60 7,83

900х25х60 7,94

910х25х60 8,05

920х25х60 8,16

930х25х60 8,27

940х25х60 8,38

950х25х60 8,49

960х25х60 8,55

970х25х60 8,66

980х25х60 8,77

990х25х60 8,88

Лист № 23

Всего листов 50

Продолжение таблицы 4

12

4 840

850

860

870

880

890

900

910

920

930

940

950

960

970

980

990

1000

5100

100

110

120

130

140

150

34

1000х25х60 8,99

1010х25х60 9,10

1020х25х60 9,21

1030х25х60 9,32

1040х25х60 9,42

1050х25х60 9,53

1060х25х60 9,64

1070х25х60 10,84

1080х25х60 10,96

1090х25х60 11,08

1100х25х60 11,21

1110х25х60 11,33

1120х25х60 11,45

1130х25х60 11,57

1140х25х60 11,69

1150х25х60 11,81

1160х25х60 11,94

260х35х351,16

260х40х401,45

260х50х502,15

260х60х603,01

260х80х805,19

270х35х351,25

270х40х401,57

270х50х502,35

270х60х603,29

270х80х805,69

280х35х351,35

280х40х401,70

280х50х502,54

280х60х603,57

280х80х806,19

290х35х351,44

290х40х401,82

290х50х502,74

290х60х603,85

290х80х806,69

300х35х351,54

300х40х401,95

300х50х502,93

300х60х604,13

300х80х807,19

310х35х351,63

310х40х402,07

Лист № 24

Всего листов 50

Продолжение таблицы 4

12

5 150

150

160

170

180

190

200

210

220

230

240

34

310х50х50 3,13

310х60х60 4,41

310х80х80 7,69

320х35х35 1,73

320х40х40 2,20

320х50х50 3,32

320х60х60 4,69

320х80х80 8,19

330х35х35 1,82

330х40х40 2,32

330х50х50 3,52

330х60х60 4,97

330х80х80 8,69

340х35х35 1,92

340х40х40 2,45

340х50х50 3,71

340х60х60 5,25

340х80х80 9,19

350х35х35 2,02

350х40х40 2,57

350х50х50 3,91

350х60х60 5,54

350х80х80 9,68

360х35х35 2,11

360х40х40 2,70

360х50х50 4,10

360х60х60 5,82

360х80х80 10,18

370х35х35 2,21

370х40х40 2,82

370х50х50 4,30

370х60х60 6,10

370х80х80 10,68

380х35х35 2,30

380х40х40 2,95

380х50х50 4,49

380х60х60 6,38

380х80х80 11,18

390х35х35 2,40

390х40х40 3,07

390х50х50 4,69

390х60х60 6,66

390х80х80 11,68

400х35х35 2,49

Лист № 25

Всего листов 50

Продолжение таблицы 4

12

5 240

240

250

260

270

280

290

300

310

320

34

400х40х40 3,20

400х50х50 4,88

400х60х60 6,94

400х80х80 12,18

410х35х35 2,59

410х40х40 3,32

410х50х50 5,08

410х60х60 7,22

410х80х80 12,68

420х35х35 2,68

420х40х40 3,44

420х50х50 5,27

420х60х60 7,50

420х80х80 13,18

430х35х35 2,78

430х40х40 3,57

430х50х50 5,47

430х60х60 7,78

430х80х80 13,68

440х35х35 2,88

440х40х40 3,69

440х50х50 5,66

440х60х60 8,06

440х80х80 14,18

450х35х35 2,97

450х40х40 3,82

450х50х50 5,86

450х60х60 8,34

450х80х80 14,68

460х35х35 3,07

460х40х40 3,94

460х50х50 6,05

460х60х60 8,62

460х80х80 15,18

470х35х35 3,16

470х40х40 4,07

470х50х50 6,25

470х60х60 8,90

470х80х80 15,68

480х35х35 3,26

480х40х40 4,19

480х50х50 6,44

480х60х60 9,19

480х80х80 16,17

Лист № 26 Trial

листов 50

Продолжение таблицы 4

12

5 330

330

340

350

360

370

380

390

400

410

34

490х35х35 3,35

490х40х40 4,32

490х50х50 6,64

490х60х60 9,47

490х80х80 16,67

500х35х35 3,45

500х40х40 4,44

500х50х50 6,83

500х60х60 9,75

500х80х80 17,17

510х35х35 3,54

510х40х40 4,57

510х50х50 7,03

510х60х60 10,03

510х80х80 17,67

520х35х35 3,64

520х40х40 4,69

520х50х50 7,22

520х60х60 10,31

520х80х80 18,17

530х35х35 3,74

530х40х40 4,82

530х50х50 7,42

530х60х60 10,59

530х80х80 18,67

540х35х35 3,83

540х40х40 4,94

540х50х50 7,61

540х60х60 10,87

540х80х80 19,17

550х35х35 3,93

550х40х40 5,07

550х50х50 7,81

550х60х60 11,15

550х80х80 19,67

560х35х35 4,02

560х40х40 5,19

560х50х50 8,00

560х60х60 11,43

560х80х80 20,17

570х35х35 4,12

570х40х40 5,32

570х50х50 8,20

570х60х60 11,71

Лист № 27

Всего листов 50

Продолжение таблицы 4

12

5 410

420

430

440

450

460

470

480

490

500

34

570х80х80 20,67

580х35х35 4,21

580х40х40 5,44

580х50х50 8,39

580х60х60 11,99

580х80х80 21,17

590х35х35 4,31

590х40х40 5,57

590х50х50 8,59

590х60х60 12,27

590х80х80 21,67

600х35х35 4,40

600х40х40 5,69

600х50х50 8,78

600х60х60 12,56

600х80х80 22,16

610х35х35 4,50

610х40х40 5,82

610х50х50 8,98

610х60х60 12,84

610х80х80 22,66

620х35х35 4,60

620х40х40 5,94

620х50х50 9,17

620х60х60 13,12

620х80х80 23,16

630х35х35 4,69

630х40х40 6,07

630х50х50 9,37

630х60х60 13,40

630х80х80 23,66

640х35х35 4,79

640х40х40 6,19

640х50х50 9,56

640х60х60 13,68

640х80х80 24,16

650х35х35 4,88

650х40х40 6,32

650х50х50 9,76

650х60х60 13,96

650х80х80 24,66

660х35х35 4,98

660х40х40 6,44

660х50х50 9,95

Лист № 28

Всего листов 50

Продолжение таблицы 4

12

5 500

500

510

520

530

540

550

560

570

580

590

34

660х60х60 14,24

660х80х80 25,16

670х35х35 5,07

670х40х40 6,56

670х50х50 10,15

670х60х60 14,52

670х80х80 25,66

680х35х35 5,17

680х40х40 6,69

680х50х50 10,34

680х60х60 14,80

680х80х80 26,16

690х35х35 5,26

690х40х40 6,81

690х50х50 10,54

690х60х60 15,08

690х80х80 26,66

700х35х35 5,36

700х40х40 6,94

700х50х50 10,73

700х60х60 15,36

700х80х80 27,16

710х35х35 5,46

710х40х40 7,06

710х50х50 10,93

710х60х60 15,64

710х80х80 27,66

720х35х35 5,55

720х40х40 7,19

720х50х50 11,12

720х60х60 15,92

720х80х80 28,16

730х35х35 5,65

730х40х40 7,31

730х50х50 11,32

730х60х60 16,21

730х80х80 28,65

740х35х35 5,74

740х40х40 7,44

740х50х50 11,51

740х60х60 16,49

740х80х80 29,15

750х35х35 5,84

Лист № 29

Всего листов 50

Продолжение таблицы 4

12

5 590

590

600

610

620

630

640

650

660

670

34

750х40х40 7,56

750х50х50 11,71

750х60х60 16,77

750х80х80 29,65

760х35х35 5,93

760х40х40 7,69

760х50х50 11,90

760х60х60 17,05

760х80х80 30,15

770х35х35 6,03

770х40х40 7,81

770х50х50 12,10

770х60х60 17,33

770х80х80 30,65

780х35х35 6,12

780х40х40 7,94

780х50х50 12,29

780х60х60 17,61

780х80х80 31,15

790х35х35 6,22

790х40х40 8,06

790х50х50 12,49

790х60х60 17,89

790х80х80 31,65

800х35х35 6,32

800х40х40 8,19

800х50х50 12,68

800х60х60 18,17

800х80х80 32,15

810х35х35 6,41

810х40х40 8,31

810х50х50 12,88

810х60х60 18,45

810х80х80 32,65

820х35х35 6,51

820х40х40 8,44

820х50х50 13,07

820х60х60 18,73

820х80х80 33,15

830х35х35 6,60

830х40х40 8,56

830х50х50 13,27

830х60х60 19,01

Лист № 30

Всего листов 50

Продолжение таблицы 4

12

5 670

680

690

700

710

720

730

740

750

760

34

830х80х80 33,65

840х35х35 6,70

840х40х40 8,69

840х50х50 13,46

840х60х60 19,29

840х80х80 34,15

850х35х35 6,79

850х40х40 8,81

850х50х50 13,66

850х60х60 19,58

850х80х80 34,64

860х35х35 6,89

860х40х40 8,94

860х50х50 13,85

860х60х60 19,86

860х80х80 35,14

870х35х35 6,98

870х40х40 9,06

870х50х50 14,05

870х60х60 20,14

870х80х80 35,64

880х35х35 7,08

880х40х40 9,19

880х50х50 14,24

880х60х60 20,42

880х80х80 36,14

890х35х35 7,18

890х40х40 9,31

890х50х50 14,44

890х60х60 20,70

890х80х80 36,64

900х35х35 7,27

900х40х40 9,44

900х50х50 14,63

900х60х60 20,98

900х80х80 37,14

910х35х35 7,37

910х40х40 9,56

910х50х50 14,83

910х60х60 21,26

910х80х80 37,64

920х35х35 7,46

920х40х40 9,68

920х50х50 15,02

Лист № 31

Всего листов 50

Продолжение таблицы 4

12

5 760

760

770

780

790

800

810

820

830

840

850

34

920х60х60 21,54

920х80х80 38,14

930х35х35 7,56

930х40х40 9,81

930х50х50 15,22

930х60х60 21,82

930х80х80 38,64

940х35х35 7,65

940х40х40 9,93

940х50х50 15,41

940х60х60 22,10

940х80х80 39,14

950х35х35 7,75

950х40х40 10,06

950х50х50 15,61

950х60х60 22,38

950х80х80 39,64

960х35х35 7,84

960х40х40 10,18

960х50х50 15,80

960х60х60 22,66

960х80х80 40,14

970х35х35 7,94

970х40х40 10,31

970х50х50 16,00

970х60х60 22,94

970х80х80 40,64

980х35х35 8,04

980х40х40 10,43

980х50х50 16,19

980х60х60 23,23

980х80х80 41,13

990х35х35 8,13

990х40х40 10,56

990х50х50 16,39

990х60х60 23,51

990х80х80 41,63

1000х35х358,23

1000х40х40 10,68

1000х50х50 16,58

1000х60х60 23,79

1000х80х80 42,13

1010х35х358,32

Лист № 32

Всего листов 50

Продолжение таблицы 4

12

5 850

850

860

870

880

890

900

910

920

930

34

1010х40х40 10,81

1010х50х50 16,78

1010х60х60 24,07

1010х80х80 42,63

1020х35х35 8,42

1020х40х40 10,93

1020х50х50 16,97

1020х60х60 24,35

1020х80х80 43,13

1030х35х35 8,51

1030х40х40 11,06

1030х50х50 17,17

1030х60х60 24,63

1030х80х80 43,63

1040х35х35 8,61

1040х40х40 11,18

1040х50х50 17,36

1040х60х60 24,91

1040х80х80 44,13

1050х35х35 8,70

1050х40х40 11,31

1050х50х50 17,56

1050х60х60 25,19

1050х80х80 44,63

1060х35х35 8,80

1060х40х40 11,43

1060х50х50 17,75

1060х60х60 25,47

1060х80х80 45,13

1070х35х35 8,90

1070х40х40 11,56

1070х50х50 17,95

1070х60х60 25,75

1070х80х80 45,63

1080х35х35 8,99

1080х40х40 11,68

1080х50х50 18,14

1080х60х60 26,03

1080х80х80 46,13

1090х35х35 9,09

1090х40х40 11,81

1090х50х50 18,34

1090х60х60 26,31

Лист № 33

Всего листов 50

Продолжение таблицы 4

12

5 930

940

950

960

970

980

990

1000

6100

100

110

34

1090х80х80 46,63

1100х35х35 9,18

1100х40х40 11,93

1100х50х50 18,53

1100х60х60 26,60

1100х80х80 47,12

1110х35х35 9,28

1110х40х40 12,06

1110х50х50 18,73

1110х60х60 26,88

1110х80х80 47,62

1120х35х35 9,37

1120х40х40 12,18

1020х50х50 18,92

1120х60х60 27,16

1120х80х80 48,12

1130х35х35 9,47

1130х40х40 12,31

1130х50х50 19,12

1130х60х60 27,44

1130х80х80 48,62

1140х35х35 9,56

1140х40х40 12,43

1140х50х50 19,31

1140х60х60 27,72

1140х80х80 49,12

1150х35х35 9,66

1150х40х40 12,56

1150х50х50 19,51

1150х60х60 28,00

1150х80х80 49,62

1160х35х35 9,76

1160х40х40 12,68

1160х50х50 19,70

1160х60х60 28,28

1160х80х80 50,12

260х35х351,01

260х40х401,15

260х50х501,58

260х60х602,02

260х80х802,84

270х35х351,11

270х40х401,28

270х50х501,77

Лист № 34

Всего листов 50

Продолжение таблицы 4

12

6 110

110

120

130

140

150

160

170

180

190

200

34

270х60х60 2,30

270х80х80 3,34

280х35х35 1,20

280х40х40 1,40

280х50х50 1,97

280х60х60 2,58

280х80х80 3,84

290х35х35 1,30

290х40х40 1,53

290х50х50 2,16

290х60х60 2,86

290х80х80 4,34

300х35х35 1,39

300х40х40 1,65

300х50х50 2,36

300х60х60 3,14

300х80х80 4,84

310х35х35 1,44

310х40х40 1,68

310х50х50 2,36

310х60х60 3,09

310х80х80 4,55

320х35х35 1,54

320х40х40 1,80

320х50х50 2,55

320х60х60 3,37

320х80х80 5,05

330х35х35 1,63

330х40х40 1,93

330х50х50 2,75

330х60х60 3,65

330х80х80 5,55

340х35х35 1,73

340х40х40 2,05

340х50х50 2,94

340х60х60 3,93

340х80х80 6,05

350х35х35 1,82

350х40х40 2,18

350х50х50 3,14

350х60х60 4,21

350х80х80 6,55

360х35х35 1,92

360х40х40 2,30

Лист № 35

Всего листов 50

Продолжение таблицы 4

12

6 200

200

210

220

230

240

250

260

270

280

290

34

360х50х50 3,33

360х60х60 4,49

360х80х80 7,05

370х35х35 2,01

370х40х40 2,43

370х50х50 3,53

370х60х60 4,77

370х80х80 7,55

380х35х35 2,11

380х40х40 2,55

380х50х50 3,72

380х60х60 5,05

380х80х80 8,05

390х35х35 2,16

390х40х40 2,58

390х50х50 3,73

390х60х60 5,00

390х80х80 7,76

400х35х35 2,25

400х40х40 2,71

400х50х50 3,92

400х60х60 5,29

400х80х80 8,26

410х35х35 2,35

410х40х40 2,83

410х50х50 4,12

410х60х60 5,57

410х80х80 8,76

420х35х35 2,44

420х40х40 2,95

420х50х50 4,31

420х60х60 5,85

420х80х80 9,26

430х35х35 2,54

430х40х40 3,08

430х50х50 4,51

430х60х60 6,13

430х80х80 9,76

440х35х35 2,59

440х40х40 3,11

440х50х50 4,51

440х60х60 6,08

440х80х80 9,47

450х35х35 2,68

Лист № 36

Всего листов 50

Продолжение таблицы 4

12

6 290

290

300

310

320

330

340

350

360

370

34

450х40х40 3,23

450х50х50 4,71

450х60х60 6,36

450х80х80 9,97

460х35х35 2,78

460х40х40 3,36

460х50х50 4,90

460х60х60 6,64

460х80х80 10,47

470х35х35 2,87

470х40х40 3,48

470х50х50 5,10

470х60х60 6,92

470х80х80 10,97

480х35х35 2,97

480х40х40 3,61

480х50х50 5,29

480х60х80 7,20

480х80х80 11,47

490х35х35 3,06

490х40х40 3,73

490х50х50 5,49

490х60х60 7,48

490х80х80 11,97

500х35х35 3,16

500х40х40 3,86

500х50х50 5,68

500х60х60 7,76

500х80х80 12,47

510х35х35 3,21

510х40х40 3,88

510х50х50 5,68

510х60х60 7,71

510х80х80 12,18

520х35х35 3,30

520х40х40 4,01

520х50х50 5,88

520х60х60 7,99

520х80х80 12,68

530х35х35 3,40

530х40х40 4,13

530х50х50 6,07

530х60х60 8,27

530х80х80 13,18

Лист № 37

Всего листов 50

Продолжение таблицы 4

12

6 380

380

390

400

410

420

430

440

450

460

34

540х35х35 3,49

540х40х40 4,26

540х50х50 6,27

540х60х60 8,55

540х80х80 13,68

550х35х35 3,59

550х40х40 4,38

550х50х50 6,46

550х60х60 8,84

550х80х80 14,18

560х35х35 3,68

560х40х40 4,51

560х50х50 6,66

560х60х60 9,12

560х80х80 14,68

570х35х35 3,78

570х40х40 4,63

570х50х50 6,85

570х60х60 9,40

570х80х80 15,18

580х35х35 3,88

580х40х40 4,76

580х50х50 7,05

580х60х60 9,68

580х80х80 15,68

590х35х35 3,97

590х40х40 4,88

590х50х50 7,24

590х60х60 9,96

590х80х80 16,18

600х35х35 4,07

600х40х40 5,01

600х50х50 7,44

600х60х60 10,24

600х80х80 16,68

610х35х35 4,16

610х40х40 5,13

610х50х50 7,63

610х60х60 10,52

610х80х80 17,18

620х35х35 4,21

620х40х40 5,16

620х50х50 7,64

620х60х60 10,47

Лист № 38

Всего листов 50

Продолжение таблицы 4

12

6 460

470

480

490

500

510

520

530

540

550

34

620х80х80 16,89

630х35х35 4,30

630х40х40 5,28

630х50х50 7,83

630х60х60 10,75

630х80х80 17,39

640х35х35 4,40

640х40х40 5,41

640х50х50 8,03

640х60х60 11,03

640х80х80 17,89

650х35х35 4,45

650х40х40 5,43

650х50х50 8,03

650х60х60 10,98

650х80х80 17,60

660х35х35 4,54

660х40х40 5,56

660х50х50 8,23

660х60х60 11,26

660х80х80 18,10

670х35х35 4,64

670х40х40 5,68

670х50х50 8,42

670х60х60 11,54

670х80х80 18,60

680х35х35 4,73

680х40х40 5,81

680х50х50 8,62

680х60х60 11,82

680х80х80 19,10

690х35х35 4,83

690х40х40 5,93

690х50х50 8,81

690х60х60 12,11

690х80х80 19,60

700х35х35 4,93

700х40х40 6,06

700х50х50 9,01

700х60х60 12,39

700х80х80 20,10

710х35х35 5,02

710х40х40 6,18

710х50х50 9,20

Лист № 39

Всего листов 50

Продолжение таблицы 4

12

6 550

550

560

570

580

590

600

610

620

630

640

34

710х60х60 12,67

710х80х80 20,60

720х30х35 5,12

720х40х40 6,31

720х50х50 9,40

720х60х60 17,39

720х80х80 12,95

730х35х35 21,10

730х40х40 5,21

730х50х50 6,43

730х60х60 9,59

730х80х80 21,60

740х35х35 5,26

740х40х40 6,46

740х50х50 9,60

740х60х60 13,18

740х80х80 21,31

750х35х35 5,36

750х40х40 6,58

750х50х50 9,79

750х60х60 13,46

750х80х80 21,81

760х35х35 5,45

760х40х40 6,71

760х50х50 9,99

760х60х60 13,74

760х80х80 22,31

770х35х35 5,55

770х40х40 6,83

770х50х50 10,18

770х60х60 14,02

770х80х80 22,81

780х35х35 5,64

780х40х40 6,96

780х50х50 10,38

780х60х60 14,30

780х80х80 23,31

790х35х35 5,74

790х40х40 7,08

790х50х50 10,57

790х60х60 14,58

790х80х80 23,81

800х35х35 5,83

800х40х40 7,21

Лист № 40

Всего листов 50

Продолжение таблицы 4

12

6 640

640

650

660

670

680

690

700

710

720

730

34

800х50х50 10,77

800х60х60 14,86

800х80х80 24,31

810х35х35 5,88

810х40х40 7,23

810х50х50 10,77

810х60х60 14,81

810х80х80 24,02

820х35х35 5,93

820х40х40 7,26

820х50х50 10,77

820х60х60 14,76

820х80х80 23,74

830х35х35 6,02

830х40х40 7,39

830х50х50 10,97

830х60х60 15,04

830х80х80 24,24

840х35х35 6,12

840х40х40 7,51

840х50х50 11,16

840х60х60 15,32

840х80х80 24,74

850х35х35 6,21

850х40х40 7,63

850х50х50 11,36

850х60х60 15,61

850х80х80 25,24

860х35х35 6,31

860х40х40 7,76

860х50х50 11,55

860х60х60 15,89

860х80х80 25,73

870х35х35 6,41

870х40х40 7,88

870х50х50 11,75

870х60х60 16,17

870х80х80 26,23

880х35х35 6,50

880х40х40 8,01

880х50х50 11,94

880х60х60 16,45

880х80х80 26,73

890х35х35 6,60

Лист № 41

Всего листов 50

Продолжение таблицы 4

12

6 730

730

740

750

760

770

780

790

800

810

34

890х40х40 8,13

890х50х50 12,14

890х60х60 16,73

890х80х80 27,23

900х35х35 6,69

900х40х40 8,26

900х50х50 12,33

900х60х60 17,01

900х80х80 27,73

910х35х35 6,79

910х40х40 8,38

910х50х50 12,53

910х60х60 17,29

910х80х80 28,23

920х35х35 6,88

920х40х40 8,51

920х50х50 12,72

920х60х60 17,57

920х80х80 28,73

930х35х35 6,98

930х40х40 8,63

930х50х50 12,92

930х60х60 17,85

930х80х80 29,23

940х35х35 7,07

940х40х40 8,76

940х50х50 13,11

940х60х60 18,13

940х80х80 29,73

950х35х35 7,17

950х40х40 8,88

950х50х50 13,31

950х60х60 18,41

950х80х80 30,23

960х35х35 7,27

960х40х40 9,01

960х50х50 13,50

960х60х60 18,69

960х80х80 30,73

970х35х35 7,36

970х40х40 9,13

970х50х50 13,70

970х60х60 18,98

970х80х80 31,23

Лист № 42

Всего листов 50

Продолжение таблицы 4

12

6 820

820

830

840

850

860

870

880

890

900

34

980х35х35 7,46

980х40х40 9,26

980х50х50 13,89

980х60х60 19,26

980х80х80 31,72

990х35х35 7,55

990х40х40 9,38

990х50х50 14,09

990х60х60 19,54

990х80х80 32,22

1000х35х357,65

1000х40х409,51

1000х50х50 14,28

1000х60х60 19,82

1000х80х80 32,72

1010х35х357,74

1010х40х409,63

1010х50х50 14,48

1010х60х60 20,10

1010х80х80 33,22

1020х35х357,84

1020х40х409,76

1020х50х50 14,67

1020х60х60 20,38

1020х80х80 33,72

1030х35х357,93

1030х40х409,88

1030х50х50 14,87

1030х60х60 20,66

1030х80х80 34,22

1040х35х358,03

1040х40х40 10,01

1040х50х50 15,06

1040х60х60 20,94

1040х80х80 34,72

1050х35х358,13

1050х40х40 10,13

1050х50х50 15,26

1050х60х60 21,22

1050х80х80 35,22

1060х35х358,22

1060х40х40 10,26

1060х50х50 15,45

1060х60х60 21,50

Лист № 43

Всего листов 50

Продолжение таблицы 4

12

6 900

910

920

930

940

950

960

970

980

990

34

1060х80х80 35,72

1070х35х35 8,32

1070х40х40 10,38

1070х50х50 15,65

1070х60х60 21,78

1070х80х80 36,22

1080х35х35 8,36

1080х40х40 10,41

1080х50х50 15,65

1080х60х60 21,73

1080х80х80 35,93

1090х35х35 8,46

1090х40х40 10,53

1090х50х50 15,85

1090х60х60 22,01

1090х80х80 36,43

1100х35х35 8,55

1100х40х40 10,66

1100х50х50 16,04

1100х60х60 22,29

1100х80х80 36,93

1110х35х35 8,65

1110х40х40 10,78

1110х50х50 16,24

1110х60х60 22,58

1110х80х80 37,43

1120х35х35 8,75

1120х40х40 10,91

1120х50х50 16,43

1120х60х60 22,86

1120х80х80 37,93

1130х35х35 8,84

1130х40х40 11,03

1130х50х50 16,63

1130х60х60 23,14

1130х80х80 38,43

1140х35х35 8,94

1140х40х40 11,16

1140х50х50 16,82

1140х60х60 23,42

1140х80х80 38,93

1150х35х35 9,03

1150х40х40 11,28

1150х50х50 17,02

Лист № 44

Всего листов 50

Продолжение таблицы 4

12

6 990

990

1000

7100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

34

1150х60х60 23,70

1150х80х80 39,43

1160х35х35 9,13

1160х40х40 11,41

1160х50х50 17,21

1160х60х60 23,98

1160х80х80 39,93

260х30х400,94

270х30х401,03

280х30х401,12

290х30х401,22

300х30х401,31

310х30х401,40

320х40х603,00

330х40х603,18

340х40х603,37

350х40х603,56

360х40х603,74

370х40х603,93

380х40х604,12

390х40х604,31

400х40х604,49

410х40х604,68

420х40х604,87

430х40х605,05

440х40х605,24

450х40х605,43

460х40х605,62

470х40х605,80

480х40х605,99

490х40х606,18

500х40х606,36

510х40х606,55

520х40х606,74

530х40х606,93

540х40х607,11

550х40х607,30

560х40х607,49

570х40х607,68

580х40х607,86

590х40х608,05

600х40х608,24

610х40х608,42

620х40х608,61

Лист № 45

Всего листов 50

Продолжение таблицы 4

12

7 470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

780

790

800

810

820

830

840

850

860

870

880

34

630х40х60 8,80

640х40х60 8,99

650х40х60 9,17

660х40х60 9,36

670х40х75 11,93

680х40х75 12,17

690х40х75 12,40

700х40х75 12,64

710х40х75 12,87

720х40х75 13,10

730х40х75 13,34

740х40х75 13,57

750х40х75 13,81

760х40х75 14,04

770х40х75 14,27

780х40х75 14,51

790х40х75 14,74

800х40х75 14,98

810х40х75 15,21

820х40х75 15,44

830х40х75 15,68

840х40х75 15,91

850х40х75 16,15

860х40х75 16,38

870х40х75 16,61

880х40х75 16,85

890х40х75 17,08

900х40х75 17,32

910х40х75 17,55

920х40х75 17,78

930х40х75 18,02

940х40х75 18,25

950х40х75 18,49

960х40х75 18,72

970х40х75 18,95

980х40х75 19,19

990х40х75 19,42

1000х40х7519,66

1010х40х7519,89

1020х40х7520,12

1030х40х7520,36

1040х40х7520,59

Лист № 46

Всего листов 50

Продолжение таблицы 4

12

7 890

900

910

920

930

940

950

960

970

980

990

1000

8100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

34

1050х40х75 20,83

1060х40х75 21,06

1070х40х75 21,29

1080х40х75 21,53

1090х40х75 21,76

1100х40х75 22,00

1110х40х75 22,23

1120х40х75 22,46

1130х40х75 22,70

1140х40х75 22,93

1150х40х75 23,17

1160х40х75 23,40

260х30х400,81

270х30х400,91

280х30х401,00

290х30х401,09

300х30х401,19

310х30х401,24

320х40х602,38

330х40х602,57

340х40х602,76

350х40х602,94

360х40х603,13

370х40х603,32

380х40х603,51

390х40х603,54

400х40х603,73

410х40х603,91

420х40х604,10

430х40х604,29

440х40х604,32

450х40х604,51

460х40х604,70

470х40х604,88

480х40х605,07

490х40х605,26

500х40х605,45

510х40х605,48

520х40х605,67

530х40х605,85

540х40х606,04

550х40х606,23

560х40х606,42

570х40х606,60

Лист № 47

Всего листов 50

Продолжение таблицы 4

12

8 420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

780

790

800

810

820

830

840

850

34

580х40х60 6,79

590х40х60 6,98

600х40х60 7,16

610х40х60 7,35

620х40х60 7,39

630х40х60 7,57

640х40х60 7,76

650х40х60 7,79

660х40х60 7,98

670х40х75 10,56

680х40х75 10,79

690х40х75 11,02

700х40х75 11,26

710х40х75 11,49

720х40х75 11,73

730х40х75 11,96

740х40х75 12,04

750х40х75 12,27

760х40х75 12,51

770х40х75 12,74

780х40х75 12,82

790х40х75 13,06

800х40х75 13,29

810х40х75 13,53

820х40х75 13,61

830х40х75 13,84

840х40х75 14,07

850х40х75 14,31

860х40х75 14,54

870х40х75 14,78

880х40х75 15,01

890х40х75 15,24

900х40х75 15,48

910х40х75 15,71

920х40х75 15,95

930х40х75 16,18

940х40х75 16,41

950х40х75 16,65

960х40х75 16,88

970х40х75 17,12

980х40х75 17,35

990х40х75 17,58

1000х40х75 17,82

1010х40х75 18,05

Лист № 48

Всего листов 50

Продолжение таблицы 4

12

8 860

870

880

890

900

910

920

930

940

950

960

970

980

990

1000

1010

1020

1030

1040

1050

1060

1070

1080

1090

1100

1110

1120

1130

1140

1150

1160

1170

1180

1190

1200

34

1020х40х75 18,29

1030х40х75 18,52

1040х40х75 18,75

1050х40х75 18,99

1060х40х75 19,22

1070х40х75 19,46

1080х40х75 19,54

1090х40х75 19,77

1100х40х75 20,01

1110х40х75 20,24

1120х40х75 20,47

1130х40х75 20,71

1140х40х75 20,94

1150х40х75 21,18

1160х40х75 21,41

1170х40х75 21,64

1180х40х75 21,88

1190х40х75 22,11

1200х40х75 22,35

1210х40х75 22,58

1220х40х75 22,81

1230х40х75 23,05

1240х40х75 23,28

1250х40х75 23,52

1260х40х75 23,75

1270х40х75 23,98

1280х40х75 24,22

1290х40х75 24,45

1300х40х75 24,69

1310х40х75 24,92

1320х40х75 25,15

1330х40х75 25,39

1340х40х75 25,62

1350х40х75 25,86

1360х40х75 26,09

0,04

10

Таблица 5 – Основные метрологические и технические характеристики

Значение

От +5 до +35

80

Наименование параметра

Шероховатость Ra рабочих поверхностей по

ГОСТ 2789-73, мкм, не более

Условия эксплуатации:

- температура окружающего воздуха, ºС

- относительная влажность, %, не более

Установленный полный срок службы, лет, не

менее

Лист № 49

Всего листов 50

Знак утверждения типа

наносится на наружную поверхность укладочного ящика (футляра) брусков методом наклейки и

на титульный лист паспорта типографским методом.

Комплектность средства измерений

1 экз.

Обозначение

--

Количество

1 шт.

Таблица 6 – Комплектность средств измерений

Наименование

Брусок контрольный

Укладочный ящик (футляр)

Паспорт для модели:

1

2

3

4

5

6

7

8

Методика поверки

БКТУ.01.001.ПС

БКТУ.02.001.ПС

БКТУ.03.001.ПС

БКТУ.04.001.ПС

БКТУ.05.001.ПС

БКТУ.06.001.ПС

БКТУ.07.001.ПС

БКТУ.08.001.ПС

МП 203-35-2019

1 экз.

Поверка

осуществляется по документу МП 203-35-2019 «Бруски контрольные. Методика поверки»,

утвержденному ФГУП «ВНИИМС» 25 июля 2019 г.

Основное средство поверки:

– пластины плоские стеклянные диаметрами 60 мм, 100 мм (рег. № 197-70).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к брускам

контрольным

ТУ 26.51.33.140-003-04567838-2019 «Бруски контрольные. Технические условия»

Изготовитель

Общество с ограниченной ответственностью Южно-Уральский Инструментальный

Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)

Юридический адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещение 6, офис 1

Адрес: 454092, г. Челябинск-92, а/я 9477

Телефон/факс: (351) 734-96-34

E-mail:

fax@kalibr.info

Лист № 50

Всего листов 50

научно-

средств

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийский

исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77, факс: (495) 437-56-66

Web- сайт:

www.vniims.ru

E-mail:

office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний

измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2019 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
25758-03	Приборы приемно-контрольные пожарные и управления	ППКПУ \"Кристалл-2С4	ОАО "Приборный завод "Тензор", г.Дубна	2 года	Перейти
76258-19	Бруски контрольные	БК-150, БК-250, БК-350, БК-500	ООО "Энергоавтоматика", г.Волгоград	1 год	Перейти
34833-07	Приборы контрольные	УКП-5	ОАО "Донецкий завод горноспасательной аппаратуры", Украина, г.Донецк	1 год	Перейти
78028-20	Манометры контрольные	MB800CA	Фирма "TE.MA. S.r.l.", Италия	2 года	Перейти
57009-14	Весы контрольные специальные	ВКС	ООО "ЭЛВЕС", г.Москва	1 год	Перейти

Заказать поверкуБруски контрольные Нет данныхГРСИ 76272-19

Заказать поверку
Бруски контрольные Нет данных
ГРСИ 76272-19
