Сигнализаторы солесодержания СПС07M - СПС14М, ГРСИ 76266-19
Номер госреестра:
76266-19
Наименование СИ:
Сигнализаторы солесодержания
Обозначение типа:
СПС07M - СПС14М
Производитель:
ЗАО "Аналитприбор-Мек", Армения, г.Гюмри
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.06.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75195
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сигнализаторы солесодержания «СПС07M – СПС14М»
Назначение средства измерений
Сигнализаторы солесодержания «СПС07М – СПС14М» (далее - сигнализаторы) предна-
значены для непрерывного измерения массовой концентрации солей в пересчете на хлорид на-
трия в водных растворах (солесодержание) и удельного электрического сопротивления таких
растворов и выдачи сигнала превышения (падение ниже) заданного значения солесодержания
или удельного электрического сопротивления.
Описание средства измерений
Работа сигнализатора основана на кондуктометрическом методе анализа. Принцип дей-
ствия сигнализаторов состоит в измерении удельной электрической проводимости водных рас-
творов солей, функционально связанных с их концентрацией (солесодержанием). Удельная
электрическая проводимость анализируемого раствора в измерительной ячейке датчика преоб-
разуется в электрическое сопротивление ее чувствительного элемента. С помощью сигнализи-
рующего преобразователя сопротивление чувствительного элемента датчика преобразуется в
сигнал при превышении или снижении значения солесодержания или удельного электрического
сопротивления (УЭС) по отношению к установленному порогу сигнализации.
Сигнализаторы состоят из сигнализирующих преобразователей ПСК07М – ПСК14М
(далее – преобразователи) и датчика ДСВ31М.
Датчики ДСВ31М представляют собой металлический цилиндрический корпус, в кото-
ром расположены чувствительный элемент (измерительная ячейка) и термокомпенсатор с со-
противлением 818,4 Ом при плюс 20°С для устранения влияния температуры пробы на резуль-
тат измерения солесодержания, работающий в диапазоне от плюс 2 до плюс 40 °С или от плюс
20 до плюс 100 °С (по выбору заказчика). В датчиках, используемых только для измерения
УЭС, термокомпенсация отсутствует.
В зависимости от конструкции датчики делятся на проточные (ДСВ31М - 01) и погруж-
ные (ДСВ31М - 02; ДСВ31М - 03; ДСВ31М - 04; ДСВ31М - 05).
Датчики отличаются друг от друга конструкцией и размерами измерительной ячейки.
Корпусы датчиковвыполнены из стали 08Х18Н10Т, из сплава ЗМ или из бронзы
БрАЖНМц.
Датчики проточного типа имеют два штуцера: нижний – для входа воды, верхний – для
выхода.
Погружные датчики предназначены для установки на емкость или в основной трубо-
провод с диаметром условного прохода (Ду) от 65 до 350 мм.
Преобразователи ПСК07М, ПСК08М предназначены для настенного монтажа, корпус и
крышка преобразователей - литые из алюминиевого сплава, водозащищенного исполнения.
Крышка крепится к корпусу с помощью барашковых гаек.
Преобразователи ПСК09М - ПСК14М отличаются друг от друга конструктивно и имеют
кассетную конструкцию, изготовленную из алюминиевых листов и угольников. Основные час-
ти кассеты: лицевая и задняя панели, две боковые пластины, на которых крепятся печатные
платы.
На лицевой панели находятся контрольные гнезда для проверки параметров входных и
выходных сигналов и плата контроля исправности. На задней панели находятся вилки для со-
единения с внешними цепями.
Крепление кассет осуществляется двумя болтами, которые устанавливаются на лицевой
панели.
Корпус преобразователей литой, из алюминиевого сплава. С боковой стороны корпуса
размещена коробка ввода кабелей.

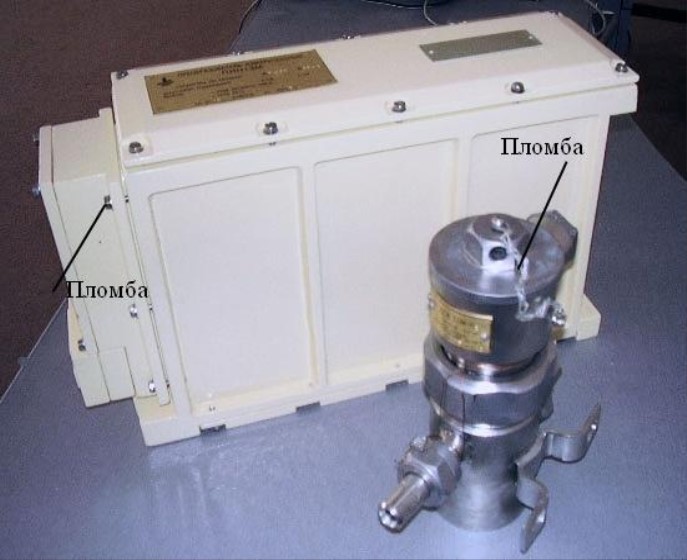

Общий вид сигнализаторов приведен на рисунке 1.
Лист № 2
Всего листов 5
Рисунок 1 - Общий вид сигнализаторов солесодержания «СПС07M – СПС14М»
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Метрологические характеристики приведены в таблицах 1 и 2. Основные технические
характеристики приведены в табл. 3, масса и габаритные размеры элементов сигнализатора – в
табл. 4.
Таблица 1 – Метрологические характеристики сигнализаторов
Наиме-Значение посто-Диапазон установления порогов срабаты-
нование Тип преобразо- янной датчика вания сигнализации
сигнали-вателяДСВ31МсолесодержанияУЭС
затора(К, м
-1
)(С, мг/дм
3
)(ρ, Ом·м)
от 1 до 10
от 4 до 40
от 250 до 2500
СПС07МПСК07М
0,2от 4 до 40
-
СПС14МПСК14М - от 2500 до 4500
СПС09МПСК09М
от 2 до 20
-
2
СПС10МПСК10М-
от 1250 до 4500
от 10 до 100
СПС11МПСК11М
20от 40 до 400
-
СПС12МПСК12М - от 100 до 1250
Лист № 3
Всего листов 5
200
Продолжение таблицы 1
Наиме-Тип преобразо-
нованиевателя
сигнали-
затора
Значение посто-
янной датчика
ДСВ31М (К, м
-1
)
Диапазон установления порогов срабаты-
вания сигнализации
солесодержанияУЭС
(С, мг/дм
3
)
(
СПС13МПСК13М
-
СПС08МПСК08М
от 100 до 1000
от 400 до 4000
-от 2,5 до 25
Значение
±
6
Таблица 2 - Метрологические характеристики сигнализаторов
Наименование характеристики
Пределы допускаемой основной приведенной погрешности сигнализации со-
лесодержания или удельного электрического сопротивления, (при темпера-
туре раствора +25°С), % от верхнего предела диапазона сигнализации
Пределы допускаемой приведенной дополнительной погрешности, возни-
кающей от изменения температуры окружающей среды в условиях экс-
плуатации, на каждые 10°С от нормальных условий, %
±
0,5
Значение
от +2 до +100
от +15 до +25
10
15
5000
10
25000
Таблица 3 – Основные технические характеристики сигнализаторов
Наименование характеристики
Параметры контролируемой воды:
- температура, °С, для сигнализаторов по солесодержанию
- температура, °С, для сигнализаторов по УЭС
- давление, МПа, не более
Потребляемая мощность, Вт, не более
Срок безотказной работы сигнализатора, ч, не менее
Средний срок службы сигнализатора, лет
Средняя наработка на отказ, ч
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность воздуха при температуре +25°С, %
- атмосферное давление, кПа
- вибрация частотой, Гц
от 0 до +50
от 20 до 100
от 80 до 120
от 5 до 60
Таблица 4 – Масса и габаритные размеры элементов сигнализаторов
Наименование элементаМасса, кг, не более
Габаритные р
а
зм
е
ры, мм, не бол
е
е
высоташиринадлина
Преобразователи:
- ПСК07М, ПСК08М;5235120242
- ПСК09М, ПСК10М; 12130440256
- ПСК11М, ПСК12М;4 65,5245320
- ПСК13М, ПСК14М; 13130440256
Датчики 15133275160
Знак утверждения типа
наносится на титульный лист паспорта, руководства по эксплуатации методом компьютерной
графики.
Комплектность средства измерений
Комплектность сигнализаторов «СПС07М – СПС14М» приведена в таблице 5.
Лист № 4
Всего листов 5
1
1
1
1
1
1
1
1
1
1
Количество, штук
1
1
1
1
1
1
1
1
1
1
1
Таблица 5 - Комплект поставки сигнализаторов
НаименованиеОбозначение
Преобразователь сигнализирующий ПСК
Комплект ЗИП, в том числе:
- съемник
- уставкаАЖУ6.894.004
- ключ гаечный торцевой 2Б5.064.003
- панельАЖУ6.395.000
- панель 1Е6.180.512
- элемент1Е6.180.566
- элемент1Е5.121.280
- элемент1Е5.121.281
- элемент1Е5.121.284
паспорт1Е5.121.285
Датчик ДСВ31М*
Комплект ЗИП в том числе:
- съемник
- прокладкаАЖУ8.896.000
- прокладкаАЖУ7.840.003
- ключАЖУ7.840.006
- втулка 2Б8.675.031
- элемент чувствительныйСЧ.102.109.766
паспорт АЖУ6.036.016
Руководство по эксплуатации 2.840.149 РЭ
Паспорт АЖУ2.840.149 ПС
Методика поверки АЖУ2.840.149 МИ
* Тип датчика согласовывается с заказчиком
Поверка
осуществляется по документу АЖУ2.840.149 МИ «Сигнализаторы солесодержания «СПС07М
– СПС14М» Методика поверки», утвержденному ЗАО «Национальный Институт Метрологии
Республики Армения» 19.06.2019 г.
Основные средства поверки:
- кондуктометр лабораторный КЛ-С-1, рег. № 46635-11;
- кондуктометр – солемер МАРК – 602, рег. № 25807-16;
- натрий хлористый химически чистый ГОСТ 4233-77;
- вода дистиллированная ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ, с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в виде наклейки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к сигнализаторам
солесодержания «СПС07М – СПС14М»
Приказ Федерального агентства по техническому регулированию и метрологии от
27.12.2018 г. № 2771 «Об утверждении государственной поверочной схемы для средств измере-
ний удельной электрической проводимости жидкостей»
ГОСТ Р 8.722-2010 ГСИ Анализаторы жидкости кондуктометрические. Методика по-
верки
ТУРА25-182-95 Сигнализаторы солесодержания «СПС07М – СПС14М». Технические
условия
Лист № 5
Всего листов 5
Изготовитель
Закрытое акционерное общество «Аналитприбор-Мек» (ЗАО «Аналитприбор-Мек»),
Республика Армения
ИНН 05518664
Адрес: 3109, Республика Армения, г. Гюмри, ул. Хримяна Айрика, д. 27
Тел./факс: +374 312/5-46-20
E-mail:
Экспертиза проведена
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
