Приложение к свидетельству № 75192
об утверждении типа средств измерений
Лист № 1
Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рефлектометры оптические МТ9085А, МТ9085В, МТ9085С
Назначение средства измерений
Рефлектометры оптические МТ9085А, МТ9085В, МТ9085С (далее по тексту–
рефлектометры) предназначены для измерений ослабления в одномодовых и многомодовых
оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки
неоднородностей оптического кабеля и измерений мощности оптического излучения.
Описание средства измерений
Принцип действия рефлектометров основан на зондировании волоконно-оптической
линии последовательностью коротких оптических импульсов и измерении параметров сигнала,
отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского
отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора
формируетсярефлектограммазондируемогосветовода,показывающаяраспределение
ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометры включают модификации МТ9085А, МТ9085В, МТ9085С, каждая из
которых в свою очередь представлена рядом моделей. Модификация МТ9085А включает
модели МТ9085А-053, МТ9085А-057, МТ9085А-063. Модификация МТ9085В включает модели
МТ9085В-053, МТ9085В-055, МТ9085В-056, МТ9085В-057, МТ9085В-058, МТ9085В-063.
Модификация МТ9085С включает модели МТ9085С-053, МТ9085С-057. Модификации
отличаются набором длин волн, значениями динамического диапазона и мертвой зоны (Здесь и
далее динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от
ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при
максимальной длительности импульса для соответствующей модели, усреднении 3 минуты).
Каждая из моделей прибора trial быть оборудована измерителем оптической
мощности из ряда опций 004, 005, 007. Принцип действия измерителя мощности основан на
преобразовании фотоприемником оптического сигнала в электрический с последующим
усилением и преобразованием в цифровую форму.
Конструктивнорефлектометрывыполненыввидепереносногоприборав
прямоугольном корпусе. На лицевой панели прибора расположены кнопки управления и
цветной сенсорный дисплей. Прибор выполняет функции измерения, обработки, отображения и
сохранения результатов измерений в удобном для оператора виде.
Прибор оборудован рядом портов:
- измерительный порт оптического рефлектометра, может состоять из одного или двух
оптических разъемов в зависимости от количества рабочих длин волн, определяемых видом
модели прибора (совмещен со встроенным портом измерителя мощности);
- порт измерителя оптической мощности ряда опций 004, 005, 007;
- порт источника оптического излучения (совмещен с измерительным портом
оптического рефлектометра;
- порт источника излучения видимого света на длине волны 650 нм для проверки
целостности волоконной линии и определении изгибов оптического волокна (визуальный
дефектоскоп).
В рефлектометре имеется возможность сохранения результатов измерения в виде файлов
и передача их в персональный компьютер (ПК) через стандартный USB порт.
Для ограничения доступа внутрь корпуса прибора производится его пломбирование.
Пломбируется место соприкосновения передней и задней панелей корпуса на нижней стороне
прибора.
Общий вид рефлектометров представлен на рисунке 1.
Задняя панель рефлектометров со схемой пломбировки от несанкционированного
доступа и местом нанесения знаков утверждения типа и поверки представлена на рисунке 2.
Лист № 2
Всего листов 11

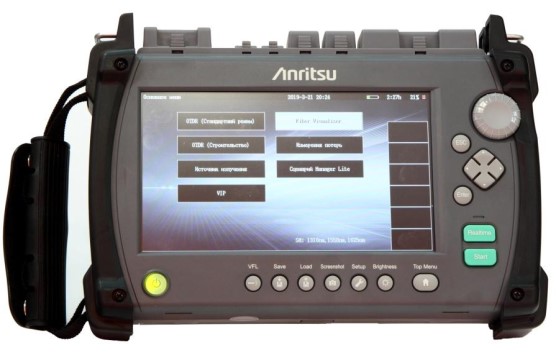

Рисунок 1 - Общий вид рефлектометров
Программное обеспечение
Программное обеспечение (далее по тексту – ПО), входящее в состав рефлектометров,
выполняет функции отображения на экране прибора информации в удобном для оператора
виде, а также задания условий измерений.
ПО разделено на две части:
- метрологически значимая часть ПО прошита в памяти микроконтроллера прибора.
- интерфейсная часть ПО запускается на приборе и служит для отображения, обработки
и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем пломбирования места
соприкосновения передней и задней панелей корпуса на нижней стороне прибора.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.

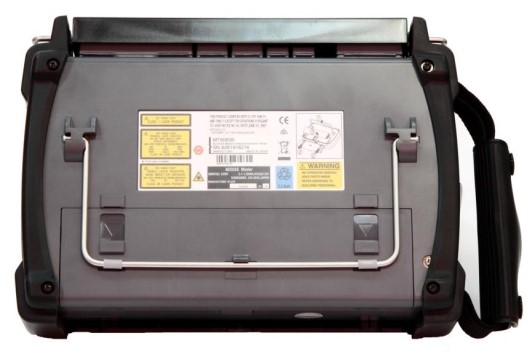

Рисунок 2 – Задняя панель рефлектометров со схемой пломбировки от несанкционированного
доступа и местом нанесения знака утверждения типа и поверки
Место
пломбирования
Место нанесения
знака
утверждения типа
Место
нанесения знака
поверки
Лист № 3
Всего листов 11
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОMT9085_Install_vXXX
Номер версии (идентификационный номер) ПО не ниже 1.00
Цифровой идентификатор ПО -
Метрологические и технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 2 - 9.
Таблица 2 – Метрологические характеристики моделей рефлектометров модификации
МТ9085А
НаименованиеЗначение
характеристикиМТ9085А-053МТ9085А-057МТ9085А-063
Тип волокнаодномодовое 10/125 мкмодномодовоемногомодовое
10/125 мкм 62,5/125 мкм
Рабочие длины волн, нм1310±251310±251310±25850±30
1550±251550±251550±25 1300±30
1625±25
Динамический диапазон
измерений ослабления, дБ
(усреднение 3 мин,
по уровню 98% максимума
шумов)
при длительности импульса39,037,039,0-
20 мкс:
- для длины волны 1310 нм37,535,537,5-
- для длины волны 1550 нм
- для длины волны 1625 нм-32,5--
Динамический диапазон
измерений ослабления, дБ
(усреднение 3 мин,
по уровню 98% максимума
шумов):
- при длительности
импульса 500 нс для длины
волны
850 нм---29
- при длительности
импульса 4 мкс для длины
волны
1300 нм---28
Лист № 4
Всего листов 11
Продолжение таблицы 2
Наименование
характеристики
Тип волокна
Значение
МТ9085А-053МТ9085А-057МТ9085А-063
одномодовое 10/125 мкм одномодовоемногомодовое
10/125 мкм62,5/125 мкм
5,06,05,04,0
5,56,55,55,0
-7,5--
Мертвая зона, м, не
более:
- при измерении
ослабления для длины
волны 1310 нм
- при измерении
ослабления для длины
волны 1550 нм
-при измерении
ослабления для длины
волны 1625 нм
Мертвая зона при
измерении положения
неоднородности, м
Диапазоны измерений
длины, км
Длительность
зондирующих
импульсов, нс
1
от 0 до 0,5; от 0 до 1,0; от 0 до 2,5; от 0 до 5,0;от 0 до 0,5; от 0
от 0 до 10,0; от 0 до 25,0; от 0 до 50,0; от 0 до 100,0; до 1,0; от 0 до
от 0 до 200,0; от 0 до 300,0 2,5; от 0 до 5,0;
от 0 до 10,0; от
0 до 25,0; от 0
до 50,0; от 0 до
100,0
3, 10, 20, 30, 50, 100, 200, 500, 1000, 2000, 4000,для длины
10000, 20000 волны 850 нм:
3, 10, 20, 30, 50,
100, 200, 500
для длины
волны 1300 нм:
3, 10, 20, 30, 50,
100, 200, 500,
1000, 2000,
4000
ΔL= ±(1+3·10
-5
L+δ),
где L - измеряемая длина, м;
где δ - дискретность отсчета в измеряемом диапазоне длин, м
Пределы допускаемой
абсолютной
погрешности
измерений длины, м
Пределы допускаемой
абсолютной
погрешности
измерений ослабления,
дБ
±0,05·А,
где А - измеряемое ослабление, дБ
Лист № 5
Всего листов 11
Таблица 3 – Метрологические характеристики моделей рефлектометров модификации
МТ9085B
НаименованиеЗначение
характеристики
МТ9085В-053МТ9085В-055МТ9085В-056
Тип волокна одномодовое 10/125 мкм
Рабочие длины волн, 1310±25 1310±25 1310±25
нм 1550±25 1550±25 1490±25
1650±5 1550±25
Динамический
диапазон измерений
ослабления, дБ
(усреднение 3 мин,
по уровню 98%
максимума шумов)
при длительности
импульса 20 мкс:
- для длины волны 1310
нм;424242
- для длины волны 1490
нм;--41
- для длины волны 1550
нм;414141
- для длины волны 1650
нм;-35-
Мертвая зона, м, не
более:
- при измерении
ослабления для длины
волны 1310 нм5,05,06,0
- при измерении
ослабления для длины
волны 1490 нм--6,5
- при измерении
ослабления для длины
волны 1550 нм5,55,56,5
- при измерении
ослабления для длины
волны 1650 нм-6,5-
Мертвая зона при
измерении положения
неоднородности, м1
Диапазоны измеренийот 0 до 0,5; от 0 до 1,0; от 0 до 2,5; от 0 до 5,0; от 0 до 10,0;
длины, км от 0 до 25,0; от 0 до 50,0; от 0 до 100,0; от 0 до 200,0; от 0 до 300,0
Длительность
зондирующих
импульсов, нс3, 10, 20, 30, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000
Пределы допускаемой
абсолютнойΔL= ±(1+3·10
-5
L+δ),
погрешности где L - измеряемая длина, м;
измерений длины, мгде δ - дискретность отсчета в измеряемом диапазоне длин, м
Лист № 6
Всего листов 11
Наименование характеристики
Продолжение таблицы 3
Тип волокна
Пределыдопускаемойабсолютной
погрешности измерений ослабления, дБ
Значение
МТ9085В-053 МТ9085В-055 МТ9085В-056
одномодовое 10/125 мкм
±0,05·А,
где А - измеряемое ослабление, дБ
Таблица 4 – Метрологические характеристики моделей рефлектометров модификации
МТ9085B
НаименованиеЗначение
характеристикиМТ9085В-057МТ9085В-058МТ9085В-063
Тип волокнаодномодовое 10/125 мкмодномодовоемногомодовое
10/125 мкм 62,5/125 мкм
Рабочие длины волн, нм1310±251310±251310±25850±30
1550±251490±251550±25 1300±30
1625±251550±25
1625±25
Динамический диапазон
измерений ослабления, дБ
(усреднение 3 мин,
по уровню 98% максимума
шумов) при длительности
импульса 20 мкс:
- для длины волны 1310 нм404242-
- для длины волны 1490 нм -41 --
- для длины волны 1550 нм394141-
- для длины волны 1625 нм3840 --
Динамический диапазон
измерений ослабления, дБ
(усреднение 3 мин,
по уровню 98% максимума
шумов):
- при длительности
импульса 500 нс для длины
волны 850 нм---29
- при длительности
импульса 4 мкс для длины
волны 1300 нм---28
Лист № 7
Всего листов 11
Продолжение таблицы 4
Наименование
характеристики
Тип волокна
Значение
МТ9085В-057МТ9085В-058МТ9085В-063
одномодовое 10/125 мкм одномодовоемногомодовое
10/125 мкм62,5/125 мкм
6,07,05,04,0
-7,5--
6,57,55,55,0
7,58,5--
Мертвая зона, м, не
более:
- при измерении
ослабления для длины
волны 1310 нм
- при измерении
ослабления для длины
волны 1490 нм
-при измерении
ослабления для длины
волны 1550 нм
-при измерении
ослабления для длины
волны 1625 нм
Мертвая зона при
измерении положения
неоднородности, м
Диапазоны измерений
длины, км
Длительность
зондирующих
импульсов, нс
1
от 0 до 0,5; от 0 до 1,0; от 0 до 2,5; от 0 до 5,0;от 0 до 0,5; от 0
от 0 до 10,0; от 0 до 25,0; от 0 до 50,0; от 0 до 100,0; до 1,0; от 0 до
от 0 до 200,0; от 0 до 300,0 2,5; от 0 до 5,0;
от 0 до 10,0; от
0 до 25,0; от 0
до 50,0; от 0 до
100,0
3, 10, 20, 30, 50, 100, 200, 500, 1000, 2000, 4000,для длины
10000, 20000 волны 850 нм:
3, 10, 20, 30, 50,
100, 200, 500
для длины
волны 1300 нм:
3, 10, 20, 30, 50,
100, 200, 500,
1000, 2000,
4000
ΔL= ±(1+3·10
-5
L+δ),
где L - измеряемая длина, м;
где δ - дискретность отсчета в измеряемом диапазоне длин, м
Пределы допускаемой
абсолютной
погрешности
измерений длины, м
Пределы допускаемой
абсолютной
погрешности
измерений ослабления,
дБ
±0,05·А,
где А - измеряемое ослабление, дБ
Лист № 8
Всего листов 11
Таблица 5 – Метрологические характеристики моделей рефлектометров модификации
МТ9085С
Наименование характеристики
МТ9085С-053
Значение
МТ9085С-057
Тип волокнаодномодовое 10/125 мкмодномодовое 10/125 мкм
Рабочие длины волн, нм 1310±25 1310±25
1550±25 1550±25
1625±25
Динамический диапазон измерений
ослабления, дБ
(усреднение 3 мин,
по уровню 98% максимума шумов):
- при длительности импульса 20 мкс для
длины волны 1310 нм4646
- при длительности импульса 20 мкс для
длины волны 1550 нм4646
- при длительности импульса 20 мкс для
длины волны 1625 нм-44
Мертвая зона, м, не более:
- при измерении ослабления для длины
волны 1310 нм3,83,8
- при измерении ослабления для длины
волны 1550 нм4,34,3
- при измерении ослабления для длины
волны 1625 нм-4,8
Мертвая зона при измерении положения 1
неоднородности, м
Диапазоны измерений длины, кмот 0 до 0,5; от 0 до 1,0; от 0 до 2,5; от 0 до 5,0; от 0 до
10,0; от 0 до 25,0; от 0 до 50,0; от 0 до 100,0; от 0 до
200,0; от 0 до 300,0
Длительность зондирующих импульсов,3, 10, 20, 30, 50, 100, 200, 500, 1000, 2000, 4000,
нс10000, 20000
Пределы допускаемой абсолютнойΔL= ±(1+3·10
-5
L+δ),
погрешности измерений длины, м где L - измеряемая длина, м;
где δ - дискретность отсчета в измеряемом диапазоне
длин, м
Пределы допускаемой абсолютной±0,05·А,
погрешности измерений ослабления, дБ где А - измеряемое ослабление, дБ
Таблица 6 – Стандартный встроенный измеритель мощности (через порт OTDR)
Наименование характеристикиЗначение
Отображаемые длины волн градуировки, нм:
- для опций 053,055, 057, 0631310, 1550, 1625, 1650
- для опций 056, 0581310, 1490, 1550, 1625
Диапазон отображаемых значений средней мощности
оптического излучения, дБмот -50 до -5
Лист № 9
Всего листов 11
Значение
Продолжение таблицы 6
Наименование характеристики
Пределы допускаемой относительной погрешности
измерений уровня средней мощности оптического
излучения на длинах волн градуировки 1310 нм,
1550 нм, %
±6,5
Таблица 7 – Измеритель оптической мощности (опции 004, 005, 007)
Наименование характеристикиЗначение
Модель рефлектометра сMT9085А/В/С-007MT9085А/В/С-004 MT9085А/В/С-005
опциями измерителя
оптической мощности
Отображаемые длины волн, нм 850, 1300, 1310,1310, 1383, 1490, 1550, 1625, 1650
1383, 1490, 1550,
1625, 1650
Диапазон длин волн
исследуемого излучения, нмот 800 до 1700от 1200 до 1700
Диапазон измерений уровня
средней мощности оптического
излучения, дБм:
- на длине волны 850 нмот -60 до +3-
- на длине волны 1310 нмот -67 до +6-
Диапазон измерений уровня
средней мощности оптического
излучения на длине волны
1550 нм, дБм-от -50 до +23от -43 до +30
Пределы допускаемой
относительнойпогрешности
измеренийуровнясредней
мощности оптического
излучения, % на длинах волн
градуировки:
- 850 нм±11,0-
- 1310 нм, 1550 нм±5,0±5,0
Таблица 8 - Источник оптического излучения (через порт OTDR)
Наименование характеристикиЗначение
Длины волн излучения, нм850±30, 1300±30, 1310±30, 1490±30,
1550±30, 1625±30, 1650±5
Уровень выходной мощности в
непрерывном режиме, дБм-5±1,5
Нестабильность уровня мощности
излучения источника за 1 мин, дБ, не
более±0,1
Значение
Таблица 9 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- от сети переменного тока через блок питания (сетевой адаптер):
напряжение переменного тока, В
220±22
Лист № 10
Всего листов 11
Продолжение таблицы 9
Наименование характеристики
Значение
50,0±0,5
12
200
77
284
1,9
частота переменного тока, Гц
- от встроенной аккумуляторной батареи, В
Габаритные размеры (с защитными резиновыми накладками), мм, не
более:
- высота
- ширина
- длина
Масса (включая аккумуляторную батарею), кг, не более
Условия эксплуатации:
- температура окружающей среды,
°
С
- относительная влажность (без конденсации), %, не более
- атмосферное давление, кПа
от -10 до +50
80
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом и в виде
наклейки на заднюю панель рефлектометра.
Комплектность средства измерений
Обозначение
-------
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 шт.
1 шт.
Таблица 10 – Комплектность средства измерений
Наименование
Рефлектометр оптический МТ9085А, МТ9085В, МТ9085С
*
Аккумуляторная батарея
Блок питания (сетевой адаптер)
Сетевой шнур
Руководство по эксплуатации русский/английский язык
Краткое руководство по эксплуатации на CD-диске
Заводской сертификат калибровки
__________________
* Модификация и модель рефлектометров указывается при заказе
Поверка
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения
единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010
«Государственнаясистемаобеспеченияединстваизмерений.Измерителиоптической
мощности, источники оптического излучения, измерители обратных потерь и тестеры
оптические малогабаритные в волоконно-оптических системах передачи информации.
Методика поверки».
Основные средства поверки:
- рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06
до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013;
- рабочий эталон единицы средней мощности оптического излучения в волоконно-
оптических системах передачи в диапазоне от 10
-11
до 10
-2
Вт на длинах волн от 500 до 1700 нм
по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заднюю панель рефлектометров (место нанесения указано на
рисунке 2).
Лист № 11
Всего листов 11
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
рефлектометрам оптическим МТ9085А, МТ9085В, МТ9085С
ГОСТ8.585-2013Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений длины и времени распространения
сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для
волоконно-оптических систем связи и передачи информации
Техническая документация Anritsu Corporation, Япония
Изготовитель
Anritsu Corporation, Япония
Адрес: 5-1-1 Onna, Alsugi-shi, Kanagawa, 243-8555, Japan
Телефон: +81 46 223 1111
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Безопасная информационная зона»
(ООО «БИЗон»)
ИНН 9701036178
Адрес: 105066, г. Москва, ул. Ольховская, д. 4, корп. 2 офис 515
Телефон: +7 (499) 110-25-34
E-mail:
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
