Номер госреестра:
76249-19
Наименование СИ:
Штангенциркули специальные
Обозначение типа:
309, 316
Производитель:
Фирма "Asimeto (Guangzhou) Inc.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75177
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенциркули специальные серий 309, 316
Назначение средства измерений
Штангенциркули специальные серий 309, 316 (далее - штангенциркули) предназначены
для измерения наружных и внутренних размеров канавок, уступов, толщины стенок труб.
Описание средства измерений
Принцип действия штангенциркулей основан на преобразовании линейного перемеще-
ния рамки штангенциркуля в электрический сигнал с последующим выводом показаний на дис-
плей с цифровой индикацией.
Штангенциркули специальные серий 309, 316 состоят из штанги, подвижной рамки, гу-
бок для наружных или внутренних измерений, колеса микроподачи, а также фиксирующего
винта. Имеют двойную шкалу: метрическую и дюймовую.
Штангенциркули специальные серии 309 (мод. 309-06-3, 309-08-3, 309-12-3) применяют-
ся для измерений наружных канавок и выступов, с диапазоном измерений от 0 до 300 мм. Од-
носторонние. Установка нуля возможна из любой позиции.
Штангенциркули специальные серии 309 (мод. 309-06-4, 309-08-4, 309-12-4) применяют-
ся для измерений внутренних канавок, с диапазоном измерений от 20 до 300 мм. Односторон-
ние. Установка нуля возможна из любой позиции.
Штангенциркули специальные серии 316 односторонние. Конструкция включает одну
неподвижную цилиндрическую губку, фиксируемую крепежным винтом и одну обычную губ-
ку. Данная серия штангенциркулей позволяет выполнять измерения толщины стенок труб, с
диапазоном измерений от 0 до 300 мм. Установка нуля возможна из любой позиции.
Общий вид штангенциркулей приведён на рисунках 1 – 3.

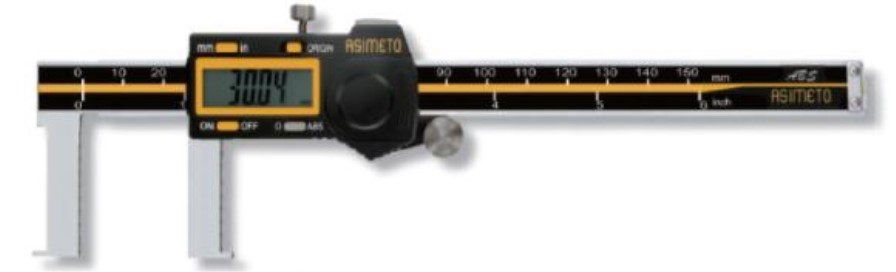

Рисунок 1 – Общий вид штангенциркулей специальных серии 309
для измерений наружных канавок
Рисунок 2 – Общий вид штангенциркулей специальных серии 309
для измерений внутренних канавок
Лист № 2
Всего листов 4

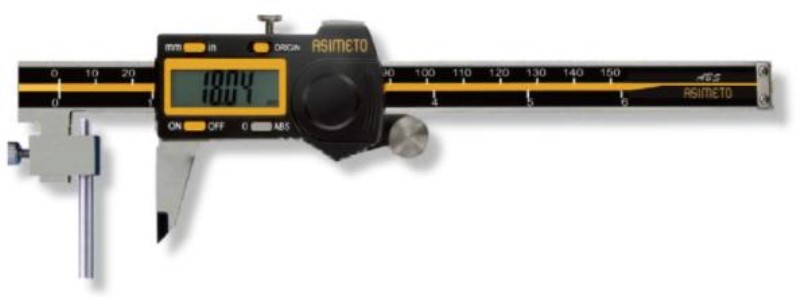

Рисунок 3 – Общий вид штангенциркулей специальных серии 316
Пломбирование штангенциркулей специальных серий 309, 316 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Серия
Модифи-
кация
Диапазон из-
мерений
внутренних
размеров, мм
Пределы допускаемой
абсолютной погрешно-
сти при измерении на-
ружных и внутренних
размеров, мм
309
316
Односторонние
Таблица 1 – Метрологические характеристики штангенциркулей
Диапазон
измерений
Тип наружных
размеров,
мм
309-06-3
309-08-3
309-12-3
309-06-4
309-08-4
309-12-4
316-06-2
316-08-2
316-12-2
от 0 до 150
от 0 до 200
от 0 до 300
—
—
—
от 0 до 150
от 0 до 200
от 0 до 300
—
—
—
от 20 до 150
от 25 до 200
от 30 до 300
—
—
—
Шаг дис-
кретности
цифрово-
го от-
счетного
устройст-
ва, мм
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
±0,03
±0,04
±0,04
±0,04
±0,04
±0,05
±0,03
±0,03
±0,04
Модифи-Диапазон измерений,
Таблица 2 – Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными
поверхностями
Размер сдвинутых до соприкосновения губок с
Серия
кациямм
цилиндрическими измерительными поверхностя-
ми, мм
309-06-4от 20 до 15020
309309-08-4от 25 до 20025
309-12-4от 30 до 30030
Лист № 3
Всего листов 4
Значение
0,32
0,63
±0,03
0,02
Таблица 3 – Основные метрологические и технические характеристики
Наименование характеристики
Шероховатость плоских и цилиндрических измерительных поверхностей
штангенциркулей, мкм, не более
Шероховатость плоских вспомогательных измерительных поверхностей штан-
генциркулей, мкм, не более
Отклонение размера сдвинутых до соприкосновения губок с цилиндрическими
измерительными поверхностями для измерений внутренних размеров, мм
Отклонение от параллельности измерительных поверхностей губок с цилинд-
рическими измерительными поверхностями для измерений внутренних разме-
ров, мм, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
от +15 до +25
80
Масса, кг, не бо-
лее
309
Таблица 4 – Габаритные размеры и масса штангенциркулей
Габаритные разме-
СерияМодификацияры (Д×Ш×В), мм,
не более
309-06-3250×70×16
309-08-3310×80×16
309-12-3405×90×16
309-06-4235×70×16
309-08-4290×80×16
309-12-4395×90×16
316-06-2250×70×16
316 316-08-2 300×80×16
316-12-2 400×96×16
0,22
0,23
0,29
0,22
0,23
0,29
0,22
0,23
0,29
Знак утверждения типа
наносится на эксплуатационную документацию типографическим методом.
Комплектность средства измерений
Таблица 5– Комплектность средства измерений
Наименование
Штангенциркуль
Руководство по эксплуатации
Элемент питания
Футляр
Гарантийный талон
Методика поверки
Обозначение
-----
МП АПМ 96-18
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу МП АПМ 96-18 «Штангенциркули специальные серий 309, 316.
Методика поверки», утвержденному ООО «Автопрогресс-М» 01.10.2018 г.
Основные средства поверки:
- рабочий эталон 4-го разряда по Государственной поверочной схеме для средств изме-
рений длины в диапазоне от 1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвер-
жденной приказом Федерального агентства по техническому регулированию и метрологии от
29 декабря 2018 г. № 2840
-
меры длины концевые плоскопараллельные;
- наборы принадлежностей к плоскопараллельным концевым мерам длины ПК-1, ПК-2
(рег. №3355-72).
Лист № 4
Всего листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к штангенцирку-
лям специальным серий 309, 316
Государственная поверочная схема для средств измерений длины в диапазоне от 1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального
агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840
Техническая документация «ASIMETO (GUANGZHOU) INC.», КНР
Изготовитель
«ASIMETO (GUANGZHOU) INC.», КНР
Адрес: Guangzhou City, 402, Building B, Yushu Industrial Zone, Scientific Park Luogang
Тел.: +86-20-82086170, факс: +86-20-82086176
E-mail:
Заявитель
Общество с ограниченной ответственностью «Технолоджи»
(ООО «Технолоджи)
ИНН 7804581559
Адрес: 192236, г. Санкт-Петербург, ул. Софийская, д. 14, литер А, офис 201
Тел.: +7 (812) 620 80 07
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств из-
мерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
