Номер госреестра:
76223-19
Наименование СИ:
Машины испытательные
Обозначение типа:
EASYDUR
Производитель:
Фирма "Easydur Italiana, Di Renato Affri", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75149
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные EASYDUR
Назначение средства измерений
Машины испытательные EASYDUR (далее - машины) предназначены для измерений силы
и удлинения образцов при механических испытаниях различных материалов на растяжение,
сжатие и изгиб.
Описание средства измерений
Принцип действия машин основан на измерении силы при деформации образца,
закрепленного в зажиме или размещенного на компрессионной пластине, возникающей при
перемещении подвижной траверсы.
Машины состоят из основания, на котором закреплены нагружающая рама и
направляющие колонны с подвижной и неподвижной траверсами, привода подвижной
траверсы, тензорезисторных датчиков силы, датчика перемещения подвижной траверсы,
электронного блока управления, а также опционально поставляемых захватов для образца,
энкодера и выносного экстензометра.
Испытуемый образец располагается на специальной площадке, предназначенной для
сжатия образцов, или закрепляется в захватах подвижной и неподвижной траверс.
Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным
датчиком силы, размещенным на траверсе. Датчик силы может работать на растяжение и
сжатие. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы.
Значения силы и перемещения отображаются на дисплее электронного блока управления.
Измерение удлинения образцов осуществляется с помощью энкодера или, в случае
испытаний на растяжение, выносного экстензометра. Значение удлинения образцов также
отображается на дисплее электронного блока управления.
Машины выпускаются в следующих модификациях: 3MZ1, 3MZ2.5, 3MZ5, AURA10,
AURA30, AURA60, AURA100, DYNO, MICRODYNO, которые отличаются внешним видом,
метрологическими и техническими характеристиками. При дополнительном оснащении любой
модификации двумя или тремя датчиками силы к ее обозначению добавляется «TWIN» или
«TRIPLE» соответственно. Датчики силы, установленные на машине (расположенные на одной
или нескольких независимых траверсах), могут иметь разные предельные нагрузки, но
максимальная не должна превышать наибольшей предельной нагрузки для соответствующей
модификации машины.
Общий вид машин приведен на рисунке 1.
Лист № 2
Всего листов 6

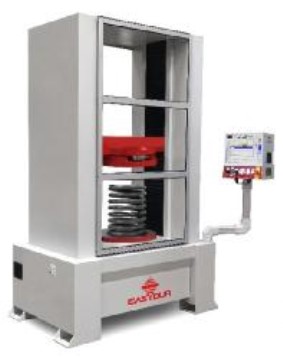

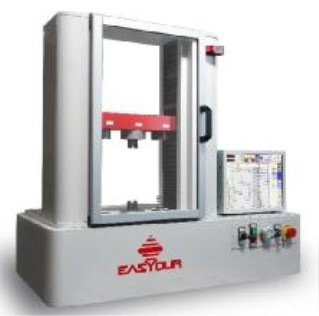

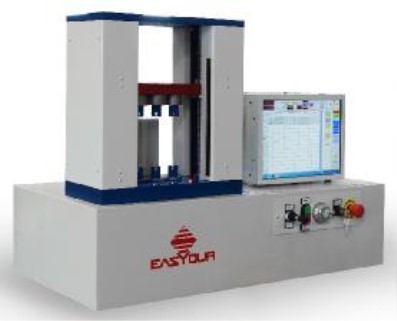

Рисунок 1 – Общий вид машин испытательных EASYDUR
а) 3MZ1 TRIPLE, 3MZ2.5 TRIPLE, 3MZ5 TRIPLE;
б) AURA10, AURA30, AURA60, AURA100;
в) DYNO TRIPLE; г) MICRODYNO TRIPLE
Пломбирование машин испытательных EASYDUR не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) машин предназначено для управления режимами
работы, обработки, хранения, отображения и передачи измерений силы и удлинения на
внешние устройства.
Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует
уровню «средний» по Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
EASYQS
2017.12.07
-
в)г)
а)б)
Лист № 3
Всего листов 6
Метрологические и технические характеристики
DYNO
от 0,5
до 5
0,5
от 0
до 500
от 0
до 250
Наименование
Таблица 2 – Метрологические характеристики
Значение для модификации
характеристики
3MZ13MZ2.53MZ5
AURAAURAAURAAURA
103060100
MICRO
DYNO
от 0,5от 0,5от 0,5
до 10до 25до 50
±0,5
±1
±1,0
Наибольшаяот 0,5от 0,5от 0,5от 0,5
предельная нагрузка до до до до
датчика силы, кН 100 300 600 1000
Наименьшая
предельная нагрузка, %
от наибольшей2*
предельной нагрузки
датчика силы
Пределы допускаемой
относительной
погрешности
измерений силы, %
Диапазон измерений
перемещенияот 0 до1000
подвижнойтраверсы, мм
Пределы допускаемой
абсолютной погреш-
ности измерений
перемещения±0,15
подвижной траверсы в
поддиапазоне от 0 до
90 мм включ., мм
Пределы допускаемой
относительной погреш-
ности измерений пере-
мещения подвижной
траверсы в
поддиапазоне св. 90 мм
до верхнего предела
измерений, %
Диапазон измерений
удлинения образцов**,от 0 до 25
мм
Пределы допускаемой
погрешности,
приведенной к
верхнему пределу
измерений удлинения
образцов*, мм
______________
* но не менее 100 Н
** при наличии в комплектности машины экстензометра или энкодера
Лист № 4
Всего листов 6
Наименование
Таблица 3 – Основные технические характеристики
Значение для модификации
характеристики
3MZ13MZ2.53MZ5AURAAURAAURAAURA
103060100
DYNOMICRO
DYNO
230 230
50 50
10001000
1000900
1100 1000
600500
310200
220200
500300
120 80
Параметры
электрического
питания:
- напряжение, В230230230400400400400
- частота, Гц 50 50 50 50 50 50 50
Потребляемая
мощность, Вт, не
более150030005000700012000
Габаритные размеры
машин, мм, не более
- высота2300230023002200240029003700
- ширина1200120012001250140017002400
- глубина 670 670 670 950100012001400
Габаритные размеры
рабочего
пространства, мм, не
более
- ширина420420420500600700800
- длина400400400400600600800
- высота 1000 1000 1000 1000 1000 1000 1000
Масса, кг, не более 500 1500 2000 2800 5000
Условия
эксплуатации:
- температура
окружающей
среды, °Сот + 10 до + 35
- относительная
влажность
воздуха, %, не более85
Срок службы, лет,
не менее15
Знак утверждения типа
наносится типографским способом на титульный лист инструкции по эксплуатации.
Лист № 5
Всего листов 6
Комплектность средства измерений
-
1 шт.
МП 89-261-2018
1 экз.
Обозначение
Кол-во
-
-
-
по заказу
по заказу
по заказу
1 экз.
1 экз.
1 экз.
Таблица 4 – Комплектность средства измерений
Наименование
Машина испытательная EASYDUR в составе:
- основание, нагружающая рама, направляющие
колонны с подвижной и неподвижной
траверсами;
- привод подвижной траверсы;
- тензорезисторные датчики силы;
- датчик перемещения подвижной траверсы;
- электронный блок управления
Захваты
Выносной экстензометр
Энкодер
Инструкция по эксплуатации «EASYDUR»
Технический паспорт
Описание типа
ГСИ. Машины испытательные EASYDUR.
Методика поверки
Поверка
осуществляется по документу МП 89-261-2018 «ГСИ. Машины испытательные EASYDUR.
Методика поверки», утвержденному ФГУП «УНИИМ» 30 июля 2019 г.
Основные средства поверки:
- рабочий эталон единицы силы 2-го разряда по ГОСТ 8.640-2014 (динамометры
электронные, предел измерений до 1000 кН, пределы допускаемой относительной погрешности
± 0,12 %);
- тензокалибратор универсальный ТКУ-25М (регистрационный номер в Федеральном
информационном фонде №13659-93), диапазон измерений (0 - 25) мм, в диапазоне от 0 до
0,5 мм, ∆ = ± 1,5 мкм, в диапазоне от 0,5 до 25 мм δ = ± 0,5 %;
- штангенциркуль ШЦ-II (регистрационный номер в Федеральном информационном
фонде №22088-07), диапазон измерений (0 - 125) мм, ∆ = ± 0,05 мм;
- рулетка измерительная металлическая (регистрационный trial в Федеральном
информационном фонде №22003-07), 2-го класса точности.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к машинам
испытательным EASYDUR
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
Техническая документация EASYDUR ITALIANA DI RENATO AFFRI, Италия
Лист № 6 Trial
листов 6
Изготовитель
EASYDUR ITALIANADI RENATOAFFRI, Италия
Адрес: VIA MAJA 5, ARCISATE (VA) ITALY
Телефон: +39 0332 203.626
Факс: +39 0332 206.710
Web-сайт:
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
