Номер госреестра:
76222-19
Наименование СИ:
Эталон абсолютного давления
Обозначение типа:
Нет данных
Производитель:
АО "Лаборатория новых информационных технологий ЛАНИТ", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75148
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Эталон абсолютного давления
Назначение средства измерений
Эталон абсолютного давления (далее по тексту – эталон) предназначен для
воспроизведения и точных измерений абсолютного давления.
Описание средства измерений
В состав эталона входят: калибратор-контроллер PPC4 (далее по тексту – контроллер),
манометр грузопоршневой PG модификации PG7601 (далее по тексту – манометр).
Принцип действия манометра основан на уравновешивании силы, действующей в
рабочей среде на нижний торец неуплотненного поршня, суммарным весом поршня,
грузоприемного устройства и установленных на нем грузов.
Принцип действия контроллера основан на преобразовании давления в цифровой сигнал
посредством встроенных кварцевых преобразователей, преобразующих давление в частоту
собственных колебаний.
Контроллер предназначен для измерений, точной установки и поддержания давления в
системе эталона.
Для создания вакуума в системе эталона применяется вакуумный насос, для измерения
остаточного давления под колпаком манометра встроен датчик вакуума.
Температура модуля поршневого цилиндра PC измеряется термометром сопротивления,
встроенным в базу манометра.
Пломбировка корпуса эталона не предусмотрена.
Общий вид эталона приведен на рисунке 1. На рисунке 2 изображены шильды
маркировки эталона.

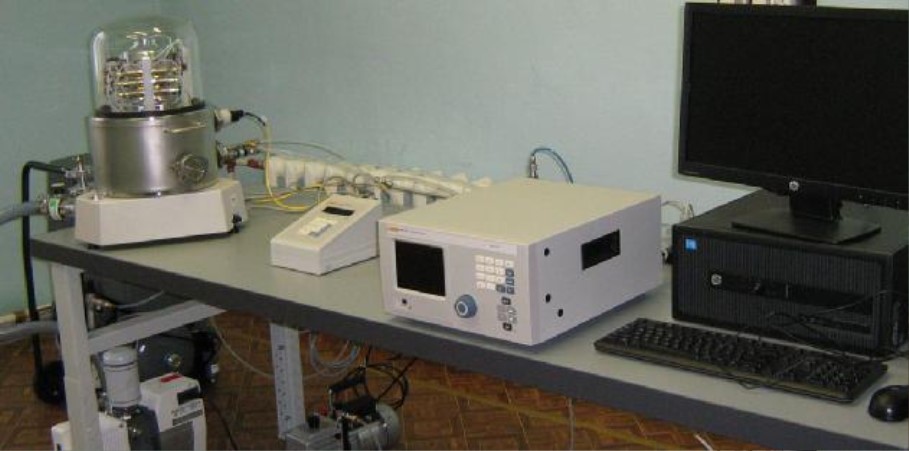

Рисунок 1 – Общий вид эталона абсолютного давления
Лист № 2
Всего листов 6

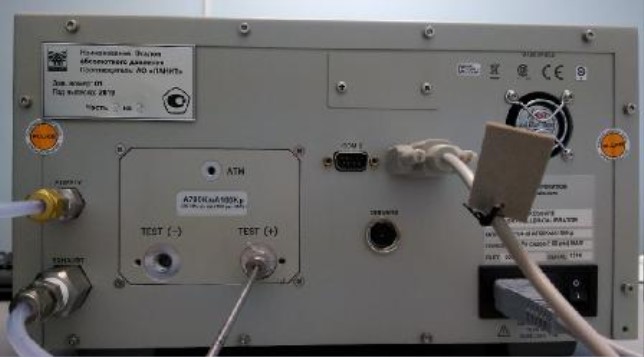

Рисунок 2 – Шильд маркировки эталона абсолютного давления на калибраторе-контроллере
PPC4

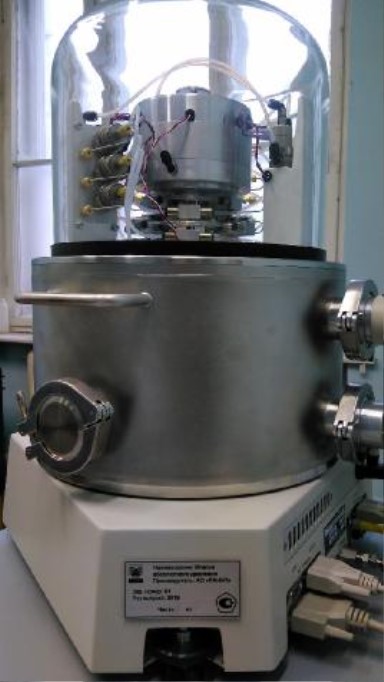

Рисунок 3 – Шильд маркировки эталона абсолютного давления на манометре грузопоршневом
PG модификации PG7601
Лист № 3
Всего листов 6
Программное обеспечение
Эталон функционирует под управлением автономного программного обеспечения (ПО).
Автономное ПО обеспечивает автоматизированную работу контроллера и манометра
функционирующих под управлением встроенного ПО.
Контроллер функционирует под управлением встроенного ПО, которое является
неотъемлемой его частью. ПО выполняет следующие функции: управление работой контроллера;
формирование выходных сигналов, передача их на цветной сенсорный дисплей контроллера;
обработка, передача и отображение результатов измерений, автоматическая диагностика
состояния контроллера.
Манометр имеет встроенное ПО, состоящее из двух частей: встроенного в терминал PG
и встроенного в базу PG7601.
ПО встроенное в базу PG7601 разработано изготовителем специально для управления
работой манометра и автоматической диагностики состояния готовности к измерениям
(положение поршня, скорости вращения поршня и т.д.). ПО встроенное в терминал PG служит
для приема, обработки и отображения измерительной информации от базы PG7601, а так же
позволяет задавать пользовательские настройки.
ВлияниекомплексаПОэталонаучтенопринормированииметрологических
характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений –
«средний» в соответствии с Р 50.2.077-2014.
ИдентификационныеданныеПОпредставленывтаблице1.
Автономное
не ниже v4.0
манометра
PG
Таблица 1 – Идентификационные данные ПО
Значение
Идентификационные
Встроенное
данные (признаки) ПО
базы PG7601
терминала
контроллера
PG7601PPC4
Fluke COMPASS
for Pressure
номер) ПО
не нижене ниже
ИдентификационноеFluke
наименование ПО Calibration
Номер версии
(идентификационный
v3.1.4.308v2.2.2.0
не ниже v1.2.5.0
Лист № 4
Всего листов 6
Метрологические и технические характеристики
Наименование характеристики
Значение
Диапазон измерений абсолютного давления, кПа
от 0,5 до 350
9,8
Скорость опускания поршня, мм/мин, не более
0,2
Порог реагирования, Па, не более
1
от 0 до +40
±0,1
Таблица 2 – Метрологические характеристики
Среднее квадратическое отклонение суммарной
погрешности, Па, не более
-в диапазоне от 0,5 до 130 кПа включ.
-в диапазоне св. 130 до 350 кПа
1,3
от 1,3 до 3,5
Номинальная площадь поршня, см
2
Диапазон измеренийтемпературытермометром
сопротивления, °С
Пределыдопускаемой абсолютнойпогрешности измерений
температурытермометром сопротивления, °С
Наименование характеристики
Значение
Рабочая среда контроллера
чистый, сухой, неагрессивный газ
Рабочая среда манометра
воздух, азот, нейтральный газ
Материал поршневой пары
4,5
Средняя наработка на отказ, ч
8000
Средний срок службы, лет
10
Таблица 3 – Основные технические характеристики
Коэффициент деформации поршневой пары, Па
-1
карбид вольфрама
4,5·10
-12
220±22/110±24
50/60
Температурный коэффициент линейного расширения
поршневой пары, 10
-6
·
°
С
-1
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Условия эксплуатации:
- температура окружающей среды,
°
С
- атмосферное давление окружающего воздуха, кПа
- относительная влажность воздуха, %
- тряска, вибрация и удары
от +20 до +25
от 84 до 106,7
от 40 до 80
должны отсутствовать
Знак утверждения типа
наносится на шильд на корпусе эталона фотохимическим методом и на титульный лист
формуляра типографским способом.
Лист № 5
Всего листов 6
Комплектность средства измерений
1 шт.
1 шт.
Кол-во
1 шт.
1 шт.
AMH-38-CE
1 компл.
1 шт.
1 шт.
1 шт.
-
Таблица 4 – Комплектность средства измерений
Наименование частейОбозначение
Манометр грузопоршневой PG7601 PG7601
Измерительная поршневая система PC PC-7100/7600-10-L
Система автоматического манипулятора
грузов AMH
Набор грузов MSMS-AMH-38
Калибратор-контроллер давления PPC4 PPC4-2M-II (A700Ks/A100Kp)
Вакуумный насос EVD EVD-VE235
Форвакуумный насос Pfeiffer Vacuum Pascal 2005
Персональный компьютер с ПО Fluke
COMPASS for Pressure
Методика поверкиМП 231-0060-2019
Формуляр ЯКИН.665600.800 ФО
Диск с ПО Fluke COMPASS for Pressure -
1 экз.
1 экз.
1 шт.
Поверка
осуществляется по документу МП 231-0060-2019 «ГСИ. Эталон абсолютного давления.
Методикаповерки»,утвержденномуФГУП«ВНИИМим.Д.И.Менделеева»
22 июля 2019 г.
Основные средства поверки:
Государственный первичный эталон единицы давления для области абсолютного
давления по ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств
измерений абсолютного давления в диапазоне 1-1
×
10
6
Па» в диапазоне от 1·10
-1
до 7·10
5
Па
(ГЭТ 101-2011): в диапазоне измерений абсолютного давления от 1·10
-1
до 1·10
3
Па СКО
результата измерений 1,3·10
-3
Па, НСП 3,2·10
-3
Па + 7,0·10
-5
·р; в диапазоне измерений
абсолютного давления от 1·10
2
до 1,3·10
5
Па СКО результата измерений 2,1·10
-2
Па, НСП
4,3·10
-2
Па + 7,0·10
-6
·р; в диапазоне измерений абсолютного давления от 7·10
3
до 7·10
5
Па СКО
результата измерений от 0,2 до 1 Па, НСП от 0,3 до 7 Па; где р – измеряемое давление, Па.
Вторичный (рабочий) эталон единицы давления для области абсолютного давления по
ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1-1
×
10
6
Па» в диапазоне 1 – 1·10
3
, СКО суммарной
погрешности 2,3·10
-3
Па + 9,0·10
-5
·р; где р – измеряемое давление, Па.
Термометры сопротивления эталонные ЭТС-100 (регистрационный номер 19916-00).
Преобразователи сигналов ТС и ТП прецизионные «Теркон» (регистрационный номер
23245-08).
Термостаты регулируемые ТР-1М (регистрационный номер 24473-08), диапазон
воспроизведения температуры от минус 40 до 200 °С, нестабильность поддержания температуры
±0,05 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) формуляр и (или) корпус.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к эталону
абсолютного давления
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1-1
×
10
6
Па
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Техническая документация изготовителя
Изготовитель
Акционерное общество «ЛАНИТ» (АО «ЛАНИТ»)
ИНН 7727004113
Адрес: 105066, г. Москва, ул. Доброслободская, д. 5, стр.1
Телефон: (495) 967-66-50, факс: (495) 261-57-81
Web-сайт:
E-mail:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологииим. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812)251-76-01, факс: (812)713-01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспеченияединстваизмерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
