Комплексы измерительные с видеофиксацией Кордон.Про M, ГРСИ 76216-19
Номер госреестра:
76216-19
Наименование СИ:
Комплексы измерительные с видеофиксацией
Обозначение типа:
Кордон.Про M
Производитель:
ООО "Симикон", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75141
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные с видеофиксацией «Кордон.Про»M
Назначение средства измерений
Комплексы измерительные с видеофиксацией «Кордон.Про»M (далее по тексту — ком-
плексы) предназначены для определения текущего времени, синхронизированного с нацио-
нальной координированной шкалой времени UTC(SU), измерений углов между осью комплек-
са и направлением на ТС и измерений скорости ТС в зоне контроля в автоматическом режиме.
Описание средства измерений
Конструктивно комплексы состоят из основного блока (ОБ) и блока питания. ОБ вклю-
чает в себя процессорный модуль с установленным специальным программным обеспечением
(ПО), видеокамеру, доплеровский радарный модуль, модуль приема навигационных сигналов,
устройства связи и коммутации, модуль климат контроля.
В состав комплексов входит один из двух типов блоков питания: БПФ (содержит уст-
ройство бесперебойного питания) и EPFK (не содержит устройства бесперебойного питания).
Возможно также включение в состав комплекса аккумуляторного бокса для электропитания
без подключения к сети.
Принцип действия комплекса при измерении текущего времени основан на приеме и
обработке сигналов космических навигационных систем ГЛОНАСС/GPS и синхронизации
шкалы времени комплекса с национальной координированной шкалой времени UTC(SU).
Принцип действия комплекса при измерении углов между осью комплекса и направле-
нием на ТС основан на частотно-фазовой радиолокации, а измерение скорости — на измере-
нии разности частот падающего и отраженного сигнала от движущегося объекта (эффект Доп-
лера).
Комплекс осуществляет автоматическое распознавание знаков государственной реги-
страции ТС и их привязку к точкам расположения ТС на дорожном полотне, фиксацию време-
ни получения кадра в сохраняемой с ним подписи. При этом обеспечивается одновременное
измерение скорости ТС.
Комплексы выпускаются в одной модификации, которая может использоваться при
стационарном (на дорожных конструкциях), передвижном (на штативах, треногах) или мо-
бильном (на движущихся ТС) размещениях.

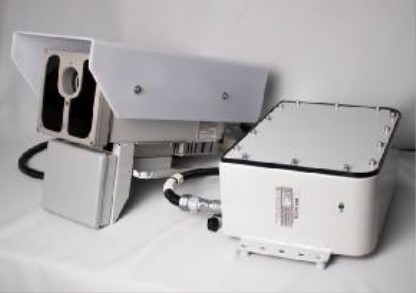

Общий вид комплексов представлен на рисунке 1.
Основной блок
Блок питания
«Кордон.Про»М с блоком питания EPFK
«Кордон.Про»М с блоком питания БПФ
Рисунок 1 — Общий вид комплекса
Лист № 2
Всего листов 5

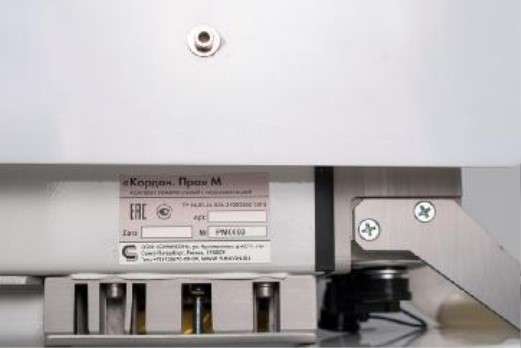

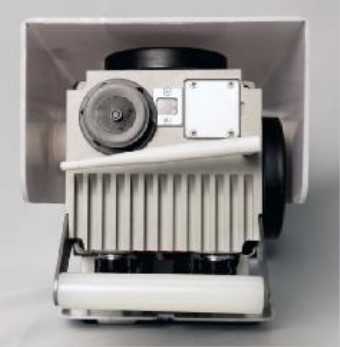

Места пломбирования, маркировки и нанесения знака утверждения типа представлены
на рисунке 2.
Программное обеспечение
Таблица 1 — Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОSimFWCordon_Pro
Номер версии (идентификационный номер) 4.0
ПО
Цифровой идентификатор ПО 267a842b29819167c4b6a6df38c8ccca649798cd
Защита ПО и результатов измерений от преднамеренных и случайных изменений реа-
лизована с использованием специального формата данных, не дающего возможности несанк-
ционированного изменения, и проверки ПО на наличие изменения или удаления метрологиче-
ски значимых частей.
Уровень защиты ПО — «Высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 2 — Метрологические характеристики
Наименование характеристики
Значение харак-
теристики
Пределы допускаемой абсолютной погрешности синхронизации шкалы±5
времени комплекса с национальной координированной шкалой времени
UTC(SU), мкс
Пределы допускаемой абсолютной погрешности присвоения временной±1
метки видеокадру, с
Диапазон измерений угла между осью комплекса и направлением на ТС, °от −15 до +15
Пределы допускаемой абсолютной погрешности измерений угла между ±2
осью комплекса и направлением на ТС*, °
Диапазон измерений скорости, км/чот 2 до 300
Пределы допускаемой абсолютной погрешности измерений скорости*, ±1
км/ч
* Примечание — Погрешность измерений нормируется в пределах зоны контроля комплек-
са.
Место нанесения знака утверждения типаМесто пломбировки
Рисунок 2 — Места пломбирования, маркировки и нанесения знака утверждения типа
Лист № 3
Всего листов 5
Значение
460
180
280
350
230
140
Таблица 3 — Основные технические характеристики
Наименование характеристики
Рабочая частота излучения, ГГц
от 24,05 до 24,25
от 90 до 300
Напряжение питания от источника переменного тока частотой
50 Гц, В
Напряжение питания от источника постоянного тока, В
от 10 до 15
300
100
90
6,0
4,3
2,2
Габаритные размеры, мм, не более
а) ОБ
— длина
— ширина
— высота
б) блок питания БПФ
— длина
— ширина
— высота
в) блок питания EPFK
— длина
— ширина
— высота
Масса, кг, не более
а) ОБ
б) блок питания БПФ
в) блок питания EPFK
Рабочие условия эксплуатации:
— температура окружающего воздуха, °С
— относительная влажность при t =+25 °С, %, не более
Допустимое время непрерывной работы, ч
от −55 до +60
98
круглосуточное
Зона контроля
— угол между осью комплекса и направлением на ТС, °
— расстояние от места установки комплекса до ТС, м
от -15 до +15
от 10 до 80
Знак утверждения типа
наносится на титульный лист формуляра ГДЯК 464965.041 ФО и руководства по эксплуатации
ГДЯК 464965.041 РЭ типографским методом, а также на корпус основного блока с помощью
металлографической этикетки.
Комплектность средства измерений
Таблица 4 — Комплектность средства измерений
Наименование
Количество
Комплекс измерительный с видеофиксацией в
составе:
— основной блок
— блок питания
— комплект кабелей
Обозначение
«Кордон.Про»М
EPFK или БПФ
1 шт.
1 шт.
1 шт.
Лист № 4
Всего листов 5
Продолжение таблицы4
Наименование
Обозначение
Количество
CP-EDN
1 шт.
Монтажно-эксплуатационный комплект в
составе:
— оснастка для установки и крепления
блоков комплекса,
— съемный утеплитель *,
— съемная антивандальная защита *,
— приемник навигационный спутниковый
«Полюс» (регистрационный № 75779-19)*
Руководство по эксплуатации
ГДЯК 464965.041 РЭ
1 экз.
ГДЯК 464965.042 РЭ
1 экз.
ГДЯК 464965.043 РЭ
1 экз.
ГДЯК 464965.044 РЭ
1 экз.
Руководство по установке и настройке.
Стационарное размещение.
Руководство по установке и настройке.
Передвижное размещение.
Руководство по установке и настройке.
Мобильное размещение.
Формуляр
ГДЯК 464965.041 ФО
1 экз.
Методика поверкиГДЯК 468784.029 МП
1 экз. на
поставля-
емую партию
* Примечание — Поставляется по дополнительной заявке.
Поверка
осуществляется по документу ГДЯК 468784.029 МП «Комплексы измерительные с
видеофиксацией«Кордон.Про»М.Методикаповерки»,утвержденномуФБУ«Тест-
С.-Петербург» 17 мая 2019 года.
Основные средства поверки:
— имитатор скорости движения ИС-24/3 (регистрационный №61460-15 в Федеральном
информационном фонде по обеспечению единства измерений).
— частотомер электронно-счетный Ч3-85/5 (регистрационный № 56478-14 в Федераль-
ном информационном фонде по обеспечению единства измерений).
— имитатор скорости движения транспортных средств ИС-24Д (регистрационный
№41763-09 в Федеральном информационном фонде по обеспечению единства измерений).
— модуль приема сигнала точного времени «DF01» (регистрационный № 60327-15 в
Федеральном информационно фонде по обеспечению единства измерений).
— частотомер электронно-счетный Ч3-С-7804/2 (регистрационный № 46636-11 в Феде-
ральном информационно фонде по обеспечению единства измерений).
— дальномер лазерный GLM 250VF (регистрационный № 44551-10 в Федеральном ин-
формационном фонде по обеспечению единства измерений).
Допускается применение аналогичных средств измерений, обеспечивающих определе-
ние метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки комплекса наносится на свидетельство о поверке в виде наклейки или от-
тиска поверительного клейма.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к комплексам из-
мерительным с видеофиксацией «Кордон.Про»М
Государственная поверочная схема для средств измерений времени и частоты. Приказ
Росстандарта № 1621 от 31 июля 2018 года.
ТУ26.51.66-036-31002820-2018.Комплексыизмерительныесвидеофиксацией
«Кордон.Про»М. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»)
ИНН 7804040165
Адрес: 190020, г. Санкт-Петербург, ул. Лифляндская, д. 6, литера М, 21Н, 26Н
Телефон (факс): +7(812) 670-09-09, +7(812) 324-61-51
Web-сайт:
E-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандар-
тизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»
(ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-б2-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest
.
spb
.
ru
Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311484.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
А. В. Кулешов
М.п. «___»______________2019 г.
