ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1084 от 17.06.2020 г.)
Содары PCS.2000
Назначение средства измерений
Содары PCS.2000 (далее – содары) предназначены для автоматических дистанционных
измерений скорости и направления воздушного потока.
Описание средства измерений
Принцип действия содаров основан на эффекте Доплера и подобен принципу действия
радаров с тем отличием, что вместо радиоволн используются звуковые волны. Содары
испускают звуковые импульсы заданной частоты в атмосферу и измеряют параметры
отраженногосигнала.Пополученнымзначениямпараметровотраженногосигнала
производится вычисление скорости и направления воздушного потока.
Конструктивно содары построены по модульному принципу. Содары состоят из
антенногомодуля,интерфейсногомодуля,модуляэлектропитанияиперсонального
компьютера (ПК).
Антенный модуль выполнен в виде плоской акустической фазированной антенной
решетки (далее – АФАР) с блоком усилителей и электроники, которая применяется как для
излучения, так и для приема звукового импульса. АФАР может быть представлена в виде пяти
различных логических антенн. В процессе измерений каждая логическая антенна излучает
короткие звуковые импульсы в заданном направлении. Сигнал, отраженный от плотностных и
температурных неоднородностей в атмосфере, регистрируется при помощи АФАР. Измеряется
частота отраженных звуковых импульсов, а также время, через которое импульсы
регистрируются. Направления излучения звуковых импульсов обусловлены направлением
логических антенн. Одна антенна излучает строго вертикально, тогда как четыре другие могут
излучать звуковые импульсы в направлении от 10 до 30 градусов относительно вертикали. По
алгоритмамизготовителяпоизмереннымсодаромзначениямотраженногосигнала
производятся вычисления скорости и направления воздушного потока.
Интерфейсный модуль состоит из микропроцессора со встроенным программным
обеспечением, платы управления антенным модулем и вспомогательного коммуникационного
оборудования. Программное обеспечение «SODAR-Control», обеспечивающее управление
работой содаров, устанавливается на ПК. Интерфейсный модуль и ПК смонтированы в едином
корпусе, обеспечивающем защиту от неблагоприятных условий окружающей среды.
Модуль электропитания состоит из источника тока и вспомогательного оборудования.
Содары выпускаются в двух модификациях: PCS.2000-24 и PCS.2000-64. Модификации
отличаются конструкцией антенного модуля и метрологическими характеристиками.
Содары работают непрерывно (круглосуточно), сообщения о проведенных измерениях
передаются через определённые временные интервалы или по запросу. Для обмена
информацией содары имеют последовательный интерфейс RS-485.
Общий вид содаров приведен на рисунках 1-2.
В целях ограничения доступа к наиболее важным частям содаров, на заводе изготовителя
производится пломбирование интерфейсного модуля через пломбировочные отверстия. Схема
пломбирования содаров приведена на рисунке 3.
Лист № 2
Всего листов 5

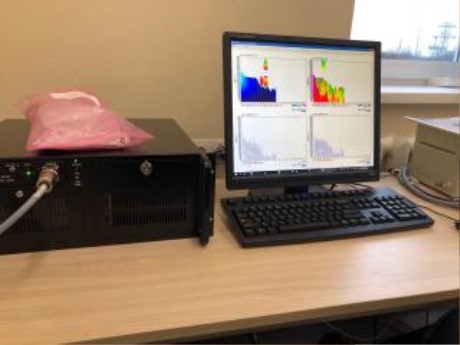

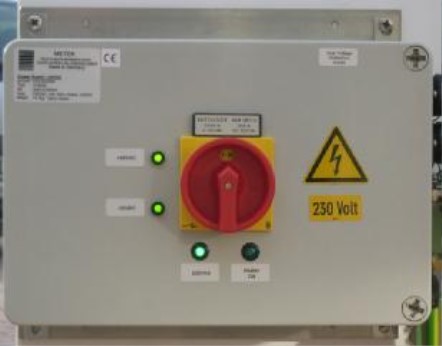

Рисунок 2 – Внешний вид интерфейсного модуля и ПК,
смонтированных в едином корпусе (слева). Модуль питания (справа)

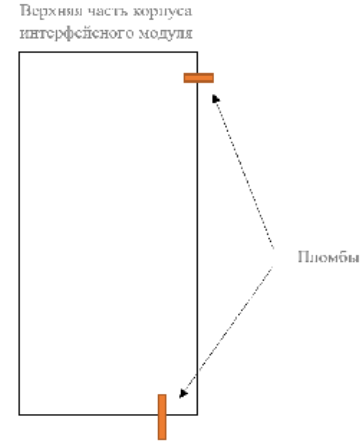

Рисунок 3 – Схема пломбирования содаров PCS.2000

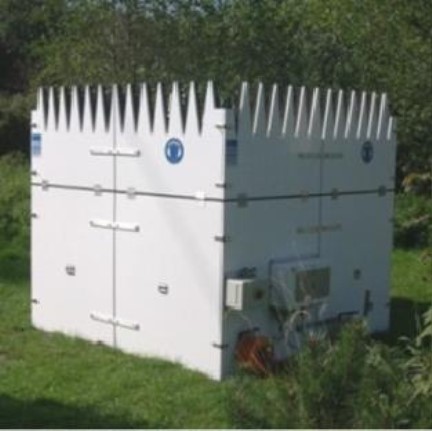

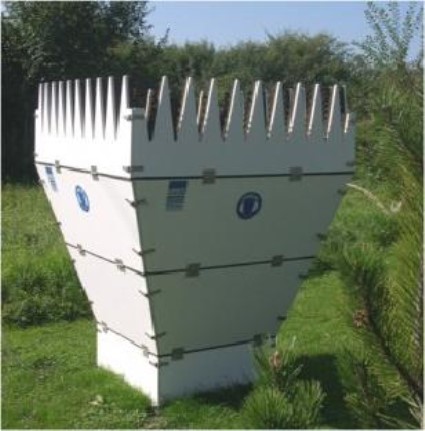

Рисунок 1 – Вешний вид антенного модуля содаров
модификации PCS.2000-24 (слева), модификации PCS.2000-64 (справа)
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (далее - ПО) содаров состоит из ПО, встроенного в
интерфейсный блок, и ПО SODAR-Control, которое может быть установлено на ПК. Встроенное
ПО обеспечивает сбор данных, вычисление скорости и направления воздушного потока,
организацию связи с компьютером. ПО «SODAR-Control» обеспечивает отображение и
хранение результатов измерений, а также управление работой содаров.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Таблица 1 – Идентификационные данные программного обеспечения
-SODAR-Control
Номер версии (идентификационный номер) ПОне ниже 2.8не ниже 3.4.4
Метрологические и технические характеристики
от 0,1 до 50
от 0,1 до 50
±5°
±5°
Таблица 2 – Метрологические характеристики
Наименование характеристики
Значение
PCS.2000-24PCS.2000-64
Диапазон измерений горизонтальной скорости воздушного
потока, м/с
Пределы допускаемой погрешности горизонтальной
скорости воздушного потока:
- абсолютной, м/с, в диапазоне от 0,1 до 5 м/с включ.;
- относительной, %, в диапазоне св. 5 м/с до 50 м/с
±0,2
±5
±0,2
±2
Диапазон измерений вертикальной скорости воздушного
потока, м/с
от -10 до +10от -10 до +10
±0,2
от 0° до 360°
±0,2
от 0° до 360°
Пределыдопускаемойабсолютнойпогрешности
вертикальной скорости воздушного потока, м/с
Диапазон измерений направления воздушного потока
Пределы допускаемой абсолютной погрешности
направления воздушного потока
Наименование характеристики
Таблица 3 – Основные технические характеристики
Значение
PCS.2000-24PCS.2000-64
от 1500 до 2600
от 1500 до 2600
Диапазон рабочих частот, Гц
Количество элементов фазированной решетки,
пьезоэлектрические преобразователи
24
64
Время усреднения, сот 10 до 3600
Высота измерения, мот 5 до 500от 5 до 1500
Электрическое питание от сети переменного тока:
- напряжение, В220±22
- частота, Гц 50±5
Потребляемая мощность, В·А, не более 1000
Наработка на отказ, ч, не менее 20000
Средний срок службы, лет 10
Лист № 4
Всего листов 5
Длина Ширина Высота
800 800 400
11001100400
450 250250
450 250200
500 200600
Продолжение таблицы 3
Габаритные размеры, мм, не более:
- антенный модуль содара модификации PCS.2000-24
- антенный модуль содара модификации PCS.2000-64
- интерфейсный модуль
- модуль электропитания
- ПК
Масса, кг, не более
- антенный модуль содара модификации PCS.2000-24
- антенный модуль содара модификации PCS.2000-64
- интерфейсный модуль и ПК
- модуль электропитания
50
160
15
12
Условия эксплуатации:
- температура воздуха, °C
- относительная влажность воздуха,
%
, не более
- атмосферное давление, гПа
от -50 до +55
95
от 600 до 1100
Знак утверждения типа
наносится типографским способом на титульный лист формуляра.
Комплектность средства измерений
Таблица 4 – Комплектность содара PCS.2000
НаименованиеОбозначениеКоличество
PCS.2000-24
PCS.2000-64
Содар PCS.2000 в составе:
- антенный модуль
- интерфейсный модуль
- модуль электропитания
- ПК
в зависимости от
модификации и/или
исполнения
Формуляр
-
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
Методика поверки
МП 2540-0048-2019 с
изменением № 1
1 экз.
1 экз.
Поверка
осуществляется по документу МП 2540-0048-2019 «ГСИ. Содары PCS.2000. Методика поверки»
с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 14.02.2020 года.
Основные средства поверки:
Рабочий эталон единицы частоты в диапазоне значений от 900 до 3000 Гц по локальной
поверочной схеме, утвержденной ФГУП «ВНИИМ им. Д.И.Менделеева» 18.12.2018 г., для
средств измерений скорости воздушного потока в диапазоне значений от 0,1 до 50,0 м/с и
направления воздушного потока в диапазоне значений от 0 до 360 градусов.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик содаров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к содарам
PCS.2000
Техническая документация изготовителя
Изготовитель
METEK Meteorologische Messtechnik GmbH, Германия
Адрес: Fritz-Strassmann-Str. 4, D- 25337 Elmshotn, Germany
Телефон: +49 (0) 4121 4359 0
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью НПФ Раймет (ООО НПФ Раймет)
ИНН 5047174403
Адрес: 141720, Московская обл., г. Долгопрудный, Лихачевское шоссе, д. 1, к 4
Телефон: +7 (495) 933-20-68, факс: +7 (495) 646-10-25
Web-сайт:
E-mail:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
