Спектрометры атомно-абсорбционные novAA 800, ГРСИ 76193-19
Номер госреестра:
76193-19
Наименование СИ:
Спектрометры атомно-абсорбционные
Обозначение типа:
novAA 800
Производитель:
Фирма "Analytik Jena AG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75117
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры атомно-абсорбционные novAA 800
Назначение средства измерений
Спектрометрыатомно-абсорбционныеnovAA...800(далее–спектрометры)
предназначены для измерения массовой концентрации элементов в водных растворах,
продуктахпитания, почвах,биологических объектах,объектах окружающейсреды,
нефтепродуктах.
Описание средства измерений
Принцип действия спектрометров основан на измерении оптической плотности атомного
пара исследуемой пробы, находящейся в атомизаторе и дальнейшего расчета содержания
элементовпоградуировочнымхарактеристикам.Спектрометрыпредставляютсобой
многоцелевые автоматизированные стационарные приборы.
Спектрометры построены по модульному принципу и могут комплектоваться различными
блокамииустройствамивсоответствиисзаказом:пламенныматомизатором,
электротермическиматомизатором,атакже двумяатомизаторами (пламенными
электротермическим).
Атомизация проб проводится либо в пламенном, либо в электротермическом
атомизаторах, либо с помощью ртутно-гидридной приставки. В пламенной горелке в
зависимости от анализируемых элементов используется пламя «ацетилен - воздух» или
«ацетилен - закись азота». Электротермический атомизатор обеспечивает атомизацию проб с
управлением температурным режимом от компьютера. Спектрометры могут поставляться с
ртутно-гидридной приставкой, предназначенной для анализа ртути и гидридобразующих
элементов.
Оптическая система спектрометров базируется на монохроматоре с дифракционной
решеткой.
Поворот дифракционной решетки монохроматора и установка необходимой лампы
осуществляется с помощью компьютера специальным приводом.
В спектрометрах применяются trial с полым катодом, которые устанавливаются в
поворотную турель (от 1 до 8 ламп).
Спектрометры оснащены дейтериевым корректором фона.
Спектрометры поставляются в комплекте с автосамплером для автоматической подачи
проб в электротермический атомизатор, а также опционально с автосамплером для пламенного
атомизатора.
Конструктивно спектрометры выполнены в виде настольных приборов с отдельно
устанавливаемым компьютером.
Управление процессом измерения и обработки выходной информации осуществляется с
управляющего персонального компьютера, подключаемого через USB-порт.
Общий вид спектрометров представлен на рисунке 1. Место нанесения знака поверки
указано стрелкой. Пломбировка спектрометров не предусмотрена.
Лист № 2
Всего листов 6
Программное обеспечение
Спектрометры оснащены автономным программным обеспечением ASpect LS, которое
управляет работой спектрометра, отображает результат, обрабатывает, передает и хранит
полученные данные.
К метрологически значимой части автономного программного обеспечения (ПО)
относится исполняемый файл ASpectLS.exe.
Метрологически значимая часть ПО выполняет следующие функции:
- управление прибором;
- установка режимов работы прибора;
- получение спектров оптической плотности исследуемых проб;
- обработка и хранение результатов измерений;
- построение калибровочных зависимостей;
- проведение диагностических тестов прибора.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
ASpect LS
не ниже 1.6.0.0
-

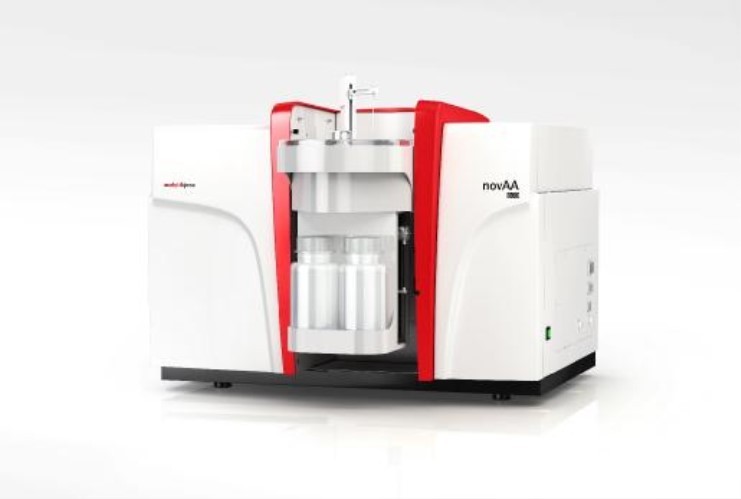

Рисунок 1 - Общий вид спектрометра атомно-абсорбционного novAA 800
Лист № 3
Всего листов 6
Метрологические и технические характеристики
20
20
100
120
50
500
10
70
80
0,08
1,0
0,30
2,0
0,60
0,70
Значение
от 185 до 900
0,2; 0,3; 0,5; 0,8; 1,2
от 0 до 3,0
Таблица 2 - Метрологические характеристики
Наименование характеристики
Спектральный диапазон, нм
Спектральная ширина щели, нм
Диапазон показаний оптических плотностей, Б
Характеристические концентрации (чувствительность)
1
,
мкг/дм
3
, не более:
0,20
0,50
- с пламенным атомизатором:
для Zn (на
l
= 213,9 нм)
для Cd (на
l
= 228,8 нм)
для Ni (на
l
= 232,0 нм)
для Fe (на
l
= 248,3 нм)
для Mn (на
l
= 279,5 нм)
для Pb (на
l
= 283,3 нм)
для Mg (на
l
= 285,2 нм)
для Cu (на
l
= 324,8 нм)
для Cr (на
l
= 357,9 нм)
1
- с электротермическим атомизатором (при объеме
дозирования 20 мкл):
для Cd (на
l
= 228,8 нм)
для Ni (на
l
= 232,0 нм)
для Mn (на
l
= 279,5 нм)
для Pb (на
l
= 283,3 нм)
для Cu (на
l
= 324,8 нм)
для Cr (на
l
= 357,9 нм)
- с гидридной приставкой:
для As (на
l
= 193,7 нм)
для Hg (на
l
= 253,7 нм)
Пределы обнаружения
2
, мкг/дм
3
, не более:
- с пламенным атомизатором:
для Zn (на
l
= 213,9 нм)
для Cd (на
l
= 228,8 нм)
для Ni (на
l
= 232,0 нм)
для Fe (на
l
= 248,3 нм)
для Mn (на
l
= 279,5 нм)
для Pb (на
l
= 283,3 нм)
для Mg (на
l
= 285,2 нм)
для Cu (на
l
= 324,8 нм)
для Cr (на
l
= 357,9 нм)
1
20
10
40
40
30
200
10
30
50
Лист № 4
Всего листов 6
0,07
1,0
0,70
1,0
0,50
1,0
3,0
Значение
1,0
0,50
Продолжение таблицы 2
Наименование характеристики
Пределы обнаружения
2
, мкг/дм
3
, не более:
- с электротермическим атомизатором (при объеме
дозирования 20 мкл):
для Cd (на
l
= 228,8 нм)
для Ni (на
l
= 232,0 нм)
для Mn (на
l
= 279,5 нм)
для Pb (на
l
= 283,3 нм)
для Cu (на
l
= 324,8 нм)
для Cr (на
l
= 357,9 нм)
- c гидридной приставкой:
для As (на
l
= 193,7 нм)
для Hg (на
l
= 253,7 нм)
Относительное СКО случайной составляющей погрешности
спектрометра при измерении массовой концентрации
элементов, %, не более:
- с пламенным атомизатором
- с электротермическим атомизатором (при объеме
дозирования 20 мкл)
5,0
- с гидридной приставкой10
1
Характеристика приведена для использования пламени «ацетилен – закись азота»
2
Характеристика рассчитана по критерию «три сигма»
Значение
790
735
650
140
220±22
50±1
2600
Таблица 3 - Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
Масса, кг, не более
Напряжение питания, В
Частота питающей сети, Гц
Потребляемая мощность, В
.
А, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
от +15 до +30
от 20 до 80
от 84 до 106
10
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики или
типографским способом и на спектрометр в виде наклейки.
Лист № 5
Всего листов 6
Комплектность средства измерений
-
1 экз.
Обозначение
novAA 800
Количество
1 шт.
Таблица 4 - Комплектность средства измерений
Наименование
Спектрометр атомно-абсорбционный
Руководство по эксплуатации (книга и электронная
версия на компакт-диске)
Методика поверки
МП 22-241-2019
1 экз.
Поверка
осуществляется по документу МП 22-241-2019 «ГСИ. Спектрометры атомно-абсорбционные
novAA 800. Методика поверки», утвержденному ФГУП «УНИИМ» 24 мая 2019 г.
Основные средства поверки:
стандартные образцы водных растворов:
- ГСО 7256-96 (массовая концентрация ионов цинка от 0,95 до 1,05 г/дм
3
,
отн. погрешность ±1 %);
- ГСО 6690-93 (массовая концентрация ионов кадмия от 0,95 до 1,05 г/дм
3
,
отн. погрешность ±1 %);
- ГСО 7265-96 (массовая концентрация ионов никеля от 0,95 до 1,05 г/дм
3
,
отн. погрешность ±1 %);
- ГСО 7450-98 (массовая концентрация ионов железа от 0,95 до 1,05 г/дм
3
,
отн. погрешность ±1 %);
- ГСО 7266-96 (массовая концентрация ионов марганца от 0,95 до 1,05 г/дм
3
,
отн. погрешность ±1 %);
- ГСО 7012-93 (массовая концентрация ионов свинца от 0,95 до 1,05 г/дм
3
,
отн. погрешность ±1 %);
- ГСО 7767-2000 (массовая концентрация ионов магния от 0,95 до 1,05 г/дм
3
,
отн. погрешность ±1 %);
- ГСО 7998-93 (массовая концентрация ионов меди от 0,95 до 1,05 г/дм
3
,
отн. погрешность ±1 %);
- ГСО 7257-96 (массовая концентрация ионов хрома от 0,95 до 1,05 г/дм
3
,
отн. погрешность ±1 %);
- ГСО 7143-95 (массовая концентрация ионов мышьяка от 0,095 до 0,105 г/дм
3
,
отн. погрешность ±1 %);
- ГСО 8004-93 (массовая концентрация ионов ртути от 0,95 до 1,05 г/дм
3
,
отн. погрешность ±1 %).
Допускается применение других средств поверки, обеспечивающих требуемую точность
и диапазоны измерений.
Знак поверки в виде наклейки наносится на лицевую панель спектрометра в
соответствии с рисунком 1.
Сведения о методиках (методах) измерений
отсутствуют, при использовании в сфере государственного регулирования обеспечения
единства измерений применяется в соответствии с аттестованными методиками (методами)
измерений.
Нормативные и технические документы, устанавливающие требования к спектрометрам
атомно-абсорбционным novAA 800
Техническая документация фирмы «Analytik Jena AG», Германия
Лист № 6
Всего листов 6
Изготовитель
Фирма «Analytik Jena AG», Германия
Адрес: Konrad-Zuse-Str. 1, 07745 Jena, Germany
Телефон: +49 3641 77-70, факс: +49 3641 77-92-79
Е-mail:
Заявитель
Обществосограниченнойответственностью«Эндресс+Хаузер»
(ООО «Эндресс+Хаузер»)
ИНН 7718245754
Адрес: 117105, г. Москва, Варшавское шоссе, д. 35, стр. 1
Телефон: +7 (495) 783-28-50, факс: +7 (495) 783-28-55
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Уральскийнаучно-
исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Е-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17991-04 | Спектрометры атомно-абсорбционные | КВАНТ-2 | ООО "Кортэк", г.Москва | 1 год | Перейти |
| 59606-15 | Масс-спектрометры с индуктивно связанной плазмой | NexION 350 | Фирма "PerkinElmer, Inc.", США | 1 год | Перейти |
| 21684-09 | ЭПР-спектрометры | e-scan | Фирма "Bruker BioSpin GmbH", Германия | 2 года | Перейти |
| 6242-89 | Газоанализаторы ультрафиолетовые абсорбционные | УФА-1 | ОКБА НПО "Химавтоматика", г.Москва | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 47750-11 | Спектрометры динамические механические | EXSTAR DMS 6000 мод. DMS 6100 | Фирма "SII NanoTechnology Inc.", Япония | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
