ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки измерительные для определения количества сырой нефти и свободного
нефтяного газа типа ИУ-10-250-63
Назначение средства измерений
Установки измерительные для определения количества сырой нефти и свободного
нефтяного газа ИУ-250-10-63 (далее по тексту - ИУ) предназначены для измерений массы и
массового расхода сырой нефти, объема и объемного расхода нефтяного газа, приведенного к
стандартным условиям.
Описание средства измерений
Принцип действия ИУ основан на разделении газожидкостного потока продукции
нефтяных скважин на жидкостную и газовую составляющую с помощью сепаратора и
последующим измерением массы и массового расхода и объёма сырой нефти без учета воды
(нефти), измерением объёма и объёмного расхода свободного нефтяного газа, приведенных к
стандартным условиям.
Для измерения массы, массовых расходов нефти и объема нефтяного газа применяется
сепарационный метод, основанный на прямом методе измерений масс с использованием
сепаратора. Массу сырой нефти в ёмкости измеряют прямым методом динамических измерений
при сливе. Содержание воды в сырой нефти определяется косвенным методом в химико-
аналитической лаборатории с помощью отбора проб жидкости через устройство отбора проб.
На трубопроводе выхода жидкости из сепаратора также предусмотрена установка поточного
влагомера для автоматического определения содержания воды в сырой нефти. По результатам
измерений массы сырой нефти и объёмной доли воды в сырой нефти, измеренной поточным
влагомером или в испытательной лаборатории, вычисляется величина массы нефти без учета
воды
Измерение отделенной в процессе сепарации массы сырой нефти производится
кориолисовыми счетчиками-расходомерами. Измерение выделившегося в процессе сепарации
объёма нефтяного газа производится с применением кориолисовых счетчиков-расходомеров,
позволяющих по измеренным значениям давления газа, температуры, коэффициента
сжимаемости и времени, вычислить объём и объёмный расход газа, приведенный к
стандартным условиям.
ИУ работает в периодическом режиме слива/налива жидкости в сепараторе.
Установки состоят из блока технологического (далее по тексту - БТ) и блока аппаратного
(далее по тексту - БА).
Каждый блок представляет собой модульное здание типовой конструкции с
размещенным внутри оборудованием. Блоки соединены между собой интерфейсным и силовым
кабелем.
Технологическое оборудование, размещаемое в БТ, включает в себя:
- узел переключения с отключающей арматурой, трехходовыми кранами шаровыми с
электроприводом;
- узел трубопровода выхода газожидкостной смеси с отключающей арматурой;
-узел трубопровода предсепарационного с отключающей арматурой, устройством отбора
проб;
- узел трубопровода сброса жидкости с отключающей арматурой с электроприводом,
расходомером (счетчик-расходомер массовый кориолисовый интегрального типа Rotamass,
номер в Федеральном информационном фонде №27054-14);
- узел трубопровода сброса газа с отключающей арматурой с электроприводом,
расходомером (массовый расходомер интегрального типа Rotamass, регистрационный номер в
Федеральном информационном фонде 27054-14);
Лист № 2
Всего листов 6
- узел трубопроводов дренажа и пропарки сепаратора с отключающей арматурой;
- узел трубопровода дренажа узла переключения с отключающей арматурой;
- сепаратор нефтегазовый оборудованный опорами, внутренними устройствами, люком-
лазом, штуцером слива жидкости, контрольно-измерительными приборами, узлом пропарки
(промывки) и продувки инертным газом, узлом сброса газа на местную свечу с краном,
предохранительным клапаном.
Предусмотрены следующие первичные датчики в БТ:
- давления рабочей среды после узла переключения, в сепараторе, линии выхода
газожидкостной смеси из блока (датчики избыточного давления типа Метран-150, номер в
Федеральном информационном фонде №32854-08);
- уровня жидкости в сепараторе (преобразователь разности давления типа МС3000,
номер в Федеральном информационном фонде №14250-05);
- температуры рабочей среды в измерительной линии расходомера (термопреобра-
зователь сопротивления с унифицированным сигналом типа Метран-2700, номер в
Федеральном информационном фонде №38548-13).
Кроме того, в помещении БТ установлены датчики:
- пожарной сигнализации;
- загазованности (по метану и сероводороду);
- температуры в помещении;
- несанкционированного открывания дверей.
БТ оборудован системами отопления, вентиляции (естественной и аварийной с
механическим побуждением), освещения, пожарной и охранной сигнализации, а также
сигнализации загазованности, автоматизации (оборудован первичными датчиками системы
АСУ ТП) и технологическом оборудованием.
БА предназначен для размещения, укрытия и обеспечения условий нормальной работы
силового электрооборудования оборудования и автоматики.
В помещении БА установлены датчики:
- пожарной сигнализации;
- температуры в помещении;
- несанкционированного открывания двери.
В БА установлено следующее оборудование:
- шкафы силовые;
- шкаф информационно-управляющий;
- шкаф вторичной аппаратуры;
- источник бесперебойного питания.
БА оборудован системами отопления, вентиляции с системой кондиционирования,
освещения, пожарной и охранной сигнализации.

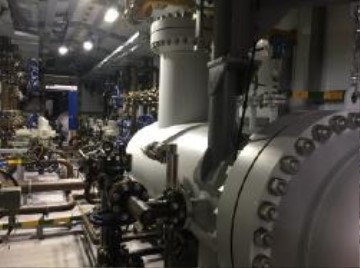

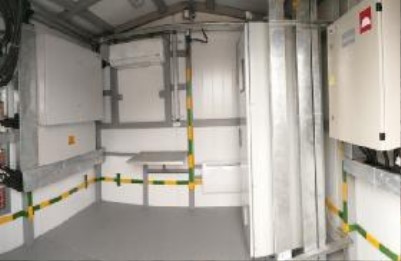

Общий вид средства измерений представлен на рисунке 1.
БТБА
Рисунок 1 - Общий вид средства измерений
Пломбирование установок измерительных для определения количества сырой нефти и
свободного нефтяного газа типа ИУ-10-250-63 не предусмотрено.
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение (далее по тексту – ПО) ИУ обеспечивает реализацию функций
ИУ, устанавливается в контроллере SP и панели WNT размещенных в шкафу информационно-
управляющем БА. Защита от непреднамеренных и преднамеренных изменений метрологически
значимой части ПО и измеренных данных осуществляется путем идентификации и защиты от
несанкционированного доступа.
Уровень защиты программного обеспечения «высокий» согласно Р 50.2.077-2014 «ГСИ.
Испытания средств измерений в целях утверждения типа. Проверка защиты программного
обеспечения».
Наименования ПО и идентификационные данные указаны в таблице 1.
vSP20181228.out
vOP20181228.exob
28.12.18
28.12.18
ЦифровойидентификаторПО
(контрольная сумма исполняемого кода)
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные признакиПО контроллера SPПО панели WNT
наименованиеПО
(идентификационный
Идентификационное
(имя файла)
Номер версии ПО
номер)
6F90F60783BB9410
Алгоритмвычисленияцифрового
идентификатора
CRC-32 (SVF)CRC-32(SVF)
Метрологические и технические характеристики
МетрологическиеиосновныетехническиехарактеристикиИУприведеныв
таблицах 2 и 3.
от 500 до 200000
± 2,5
Пределы допускаемой относительной погрешности измерений
массы и массового расхода сырой нефти (без учета воды) при
содержании воды в сырой нефти (в объемных долях), %
от 0 до 70 %
св.70 до 95 %
св. 95 %
± 5,0
Значение
от 1,5 до 250
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений массового расхода сырой нефти, т/сут.
Диапазон измерений объемного расхода свободного нефтяного
газа, приведенного к стандартным условиям, м
3
/сут.
Пределы допускаемой относительной погрешности измерений
массы и массового расхода сырой нефти, %
± 6,0
± 15,0
определяется в
соответствии с
методикой измерений
Пределы допускаемой относительной погрешности измерении
объема и объемного расхода газа, приведенных к стандартным
условиям, %
Лист № 4
Всего листов 6
Рабочая среда
Значение
Таблица 3 - Основные технические характеристики
Наименование характеристики
Характеристики рабочей среды:
Продукция нефтяных
скважин
от -25 до +90
от 0,1 до 6,3
от 690 до 860
от 0 до 100
от 1,0·10
-6
до 2000,0·10
-6
от 690 до 1200
10
15
220/380 В
+ 5
11965
4350
3800
3535
3200
2860
Температура рабочей среды, °С
Давление, МПа, не более
Плотность нефти, кг/м3
Объемная доля воды в сырой нефти, %, не более
Кинематическая вязкость жидкости при температуре 20 °С, м
2
/с
Плотность жидкости, кг/м3
Технические характеристики
Количество входов для подключения скважин, шт.
Потребляемая мощность, кВ·А, не более
Напряжение питания сети переменного тока частотой (50 ± 1) Гц
Температура в помещениях блок-боксов, не менее,
°
С
Габаритные размеры блоков, мм, не более:
Блок-бокс технологический
- длина
- ширина
- высота
Блок-бокс автоматики
- длина
- ширина
- высота (без мачты)
Масса, кг, не более
- блок-бокс технологический
- блок-бокс автоматики
Средняя наработка на отказ, ч, не менее
Средний срок службы до списания, лет, не менее
22300
4300
100000
15
Знак утверждения типа
наносится в левой верхней части титульных листов руководства по эксплуатации и паспорта
ИУ типографским способом, на таблички блок-бокса технологического, блок-бокса автоматики
– методом аппликации или шелкографией.
Комплектность средства измерений
–
3 экз.
Т123.00.00.000РЭ
1 экз.
Обозначение
Количество
Таблица 4 - Комплектность средства измерений
Наименование
Установкаизмерительнаядляопределения
количества сырой нефти и свободного нефтяного газа
типа ИУ-10-250-63 (заводские № 118081; 118082;
118083)
Установкаизмерительнаядляопределения
количества сырой нефти и свободного нефтяного газа
типа ИУ-250-10-63. Руководство по эксплуатации
Лист № 5
Всего листов 6
Т123.00.00.000ПС1 экз.
Окончание таблицы 5
Установкаизмерительнаядляопределения
количества сырой нефти и свободного нефтяного газа
типа ИУ -250 -10 -63. Паспорт
Инструкция. Государственная система обеспечения
единства измерений. Установки измерительные для
определения количества сырой нефти и свободного
нефтяного газа типа ИУ-10-250-63. Методика поверки
МП 0943-9-20191 экз.
Поверка
осуществляется по документу МП 0943-9-2019 «Инструкция. ГСИ. Установки измерительные
для определения количества сырой нефти и свободного нефтяного газа типа ИУ-10-250-63.
Методика поверки», утвержденному ФГУП «ВНИИР» 21 февраля 2019 года.
Основные средства поверки:
- рабочие эталоны 1-го разряда по ГОСТ 8.637-2013 с диапазоном воспроизводимого
массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой
установки, с относительной погрешностью измерения массового расхода жидкой смеси от
0,5 до 1,0 %.
- рабочие эталоны 2-го разряда по ГОСТ 8.637 с диапазоном воспроизводимого массового
расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с
относительнойпогрешностьюизмерениямассовогорасходажидкойсмесиот
1,5 до 2,0 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорте установок
измерительных для определения количества сырой нефти и свободного нефтяного газа типа
ИУ-10-250-63 в виде оттиска поверительного клейма или наклейки.
Сведения о методиках (методах) измерений
приведены в документе «ГСИ. Количество нефти и нефтяного газа нефтедобывающей
скважины. Методика измерений установками измерительными для определения количества
сырой нефти и свободного нефтяного газа», утвержденном ФБУ «Тюменский ЦСМ» 24.12.2018
года(свидетельствообаттестацииМИ№1383/01.00248-2014/2018
от 24.12.2018 г.).
Нормативные документы, устанавливающие требования к установкам измерительным
для определения количества сырой нефти и свободного нефтяного газа типа ИУ-10-250-63
ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений
массового расхода многофазных потоков
ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного
газа. Общие метрологические и технические требования
Изготовитель
Общество с ограниченной ответственностью «Газпром проектирование» филиал
Тюменский экспериментальный завод (ООО «Газпром проектирование» филиал Тюменский
экспериментальный завод)
ИНН 0560022871
Адрес филиала: 625047, Тюменская область, г. Тюмень, 5 км Старого Тобольского
тракта, 6
Телефон: +7 (3452) 28-43-35
Web-сайт:
E-mail:
Лист № 6
Всего листов 6
Заявитель
Акционерное общество «Производственная компания «СтальКонструкция»
(АО «ПК «СтальКонструкция»)
ИНН 1102070591
Адрес:119048, г. Москва, пер. Оболенский д. 9, корп. 2, этаж 1, пом. V, ком. 7, оф. 9
Телефон: (8216) 750712; факс: (8216) 750869
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии»
Адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, 7А
Телефон: (843) 272-70-62, факс: (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
