Номер госреестра:
76189-19
Наименование СИ:
Датчики силы
Обозначение типа:
ИВЭ-50-2
Производитель:
АО "Предприятие В-1336", г.Пермь
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75113
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики силы ИВЭ-50-2
Назначение средства измерений
Датчики силы ИВЭ-50-2 (далее – датчики) предназначены для преобразования силы в
нормированный аналоговый электрический сигнал и применяются для измерений силы
натяжения каната.
Описание средства измерений
Принцип действия датчиков основан на изменении электрического сопротивления
тензорезисторов, соединённых по мостовой схеме. Под действием прилагаемой нагрузки
происходит деформация упругого элемента и, соответственно, наклеенных на него
тензорезисторов, что приводит к изменению электрического сопротивления тензорезисторов и
вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося
пропорционально нагрузке. Далее этот сигнал преобразуется в выходной сигнал тока с
помощью встроенного электронного устройства.
Конструкция датчиков включает в себя следующие основные части:
- упругий элемент с наклеенными тензорезисторами, расположенными в герметичной
полости;
- опоры на концах датчика для закрепления каната;
- крепление на ложементе - тяге посередине.
Упругий элемент датчиков выполнен либо из нержавеющей, либо из легированной
стали.
Датчики выпускаются в восьми модификациях имеющих различные метрологические и
технические характеристики.

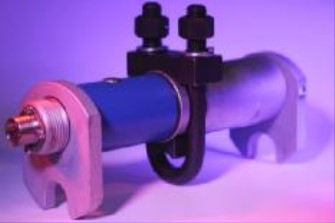

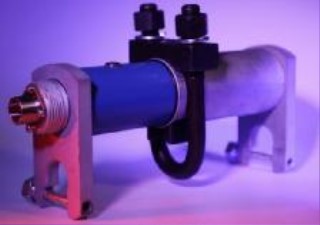

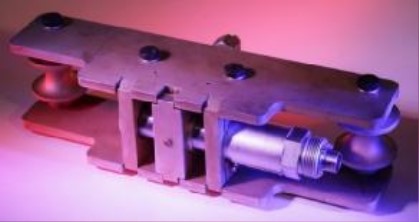

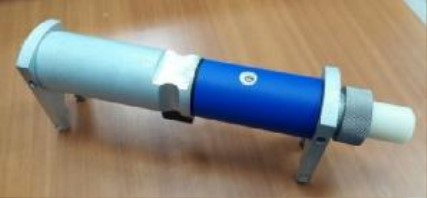

Общий вид датчиков представлен на рисунке 1 (а - модификации ИВЭ-50-2 Рном=10 тс и
ИВЭ-50-2 Рном=20 тс; б - модификации ИВЭ-50-2 Рном=30 тс и ИВЭ-50-2 Рном=30 тс 32/38; в -
модификации ИВЭ-50-2.4 Рном=10 тс и ИВЭ-50-2.4 Рном=20 тс; г - модификации ИВЭ-50-2.10
Рном=10 тс и ИВЭ-50-2.10 Рном = 20 тс).
аб
вг
Рисунок 1 – Общий вид датчиков
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Метрологические и технические характеристики датчиков приведены в таблицах 1- 3.
Таблица 1 – Метрологические характеристики
Наименование характеристики
(P),* кН
Пределы допускаемой
P
±2,5
Модификация
Номинальная нагрузка
приведенной погрешности, % от
max
max
ИВЭ-50-2 Рном=10 тс100
ИВЭ-50-2 Рном=20 тс200
ИВЭ-50-2 Рном=30 тс300
ИВЭ-50-2 Рном=30 тс 32/38300
ИВЭ-50-2.4 Рном=10 тс100
ИВЭ-50-2.4 Рном=20 тс200
ИВЭ-50-2 .10 Рном=10 тс100
ИВЭ-50-2 .10 Рном=20 тс200
* Номинальная нагрузка - максимальное значение силы натяжения каната
от 15 до 32
Таблица 2 – Основные технические характеристики
Наименование характеристикиЗначение
Выходной сигнал, мА от 4 до 20
Максимальное значение силы натяжения каната, после воздействия которой
сохраняются метрологические характеристики датчика, % от номинальной125
нагрузки
Максимальная длина линии связи датчика с вторичным прибором, м100
Параметры электрического питания от источника постоянного тока:
напряжение, В
Условия эксплуатации:
– диапазон температуры,
о
Сот –40 до +50
– относительная влажность, %, не более 98
Маркировка взрывозащиты 1Ex ib IIA T5 Gb,
1Ex db IIA T3 Gb
Маркировочная табличка содержит следующую информацию:
-
товарный знак предприятия-изготовителя;
-
обозначение типа электрооборудования;
-
знак Ех с обозначением вида взрывозащиты, группы электрооборудования;
-
заводской номер изделия;
-
знак органа по сертификации и номер сертификата.
Схема пломбировки датчиков от несанкционированного доступа представлена на
рисунке 2.
Рисунок 2 - Схема пломбировки датчиков от несанкционированного доступа
Место установки
свинцовой пломбы
Лист № 3
Всего листов 4
Модификация
Таблица 3 – Габаритные размеры и масса датчиков
Габаритные размеры, мм, не более
длина ширина высота
ИВЭ-50-2 Рном=10 тс29014080
ИВЭ-50-2 Рном=20 тс29014080
ИВЭ-50-2 Рном=30 тс400120 155
ИВЭ-50-2 Рном=30 тс 32/38400120 155
ИВЭ-50-2.4 Рном=10 тс29014080
ИВЭ-50-2.4 Рном=20 тс29014080
ИВЭ-50-2 .10 Рном=10 тс35012090
ИВЭ-50-2 .10 Рном=20 тс35012090
Масса, кг, не
более
6
6
11
11
6
6
5
5
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе датчика, а также
типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измерений
Таблица 4 — Комплектность
Наименование
Датчик
Кабель для подключения
Руководство по эксплуатации, инструкция по монтажу, паспорт
Методика поверки
Обозначение
—
—
1336.91.00.00РЭ
МП 204-02-2019
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 204-02-2019 «ГСИ. Датчики силы ИВЭ-50-2
.
Методика
поверки», утвержденному ФГУП «ВНИИМС» 28 января 2019 г.
Основные
средства поверки: рабочие эталоны 1-ого, 2-ого или 3-го разрядов по ГОСТ
8.640–2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого датчика с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел
эксплуатационных документов.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам силы
ИВЭ-50-2
ГОСТ 8.640–2014 «ГСИ. Государственная поверочная схема для средств измерений
силы»
ТУ3666-091-46777136-2006 «Датчики силы ИВЭ-50-2. Технические условия»
Изготовитель
АКЦИОНЕРНОЕ ОБЩЕСТВО «ПРЕДПРИЯТИЕ В-1336»
(АО «ПРЕДПРИЯТИЕ В-1336»)
ИНН 5902128625
Адрес: 614000, Пермский Край, г. Пермь, Комсомольский пр-т, д.34, офис 208
Телефон: +7 (342) 258-13-36
Web-сайт:
E-mail:
Лист № 4
Всего листов 4
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: +7 (495) 437-55-77/ 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
