Трансформаторы тока встроенные 2GJA300019P75, ГРСИ 76147-19
Номер госреестра:
76147-19
Наименование СИ:
Трансформаторы тока встроенные
Обозначение типа:
2GJA300019P75
Производитель:
Фирма "ABB Power Technologies S.p.A. - Unita operativa Adda", Италия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 06052452, 06052453, 06052454
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75071
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока встроенные 2GJA300019P75
Назначение средства измерений
Трансформаторы тока встроенные 2GJA300019P75 (далее по тексту – трансформаторы
тока) предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока. Ток первичной обмотки трансформаторов тока создает
переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке
создается ток, пропорциональный первичному току.
Трансформаторы тока установлены на вводах ячейки элегазового комплектного
распределительного устройства серии PASS на напряжение 35 кВ, изготовленного фирмой
ABB.
Трансформаторы тока состоят из металлического влагозащищенного корпуса, внутри
которого находятся вторичные обмотки. Обмотки равномерно намотаны на тороидальный
магнитопровод,покрытыйэпоксиднымкомпаундом.Первичнойобмоткойявляется
токоведущая шина внутри высоковольтного ввода.
Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным
в шкафу управления выключателя, которые закрываются крышками с возможностью
пломбирования для предотвращения несанкционированного доступа к выводам.

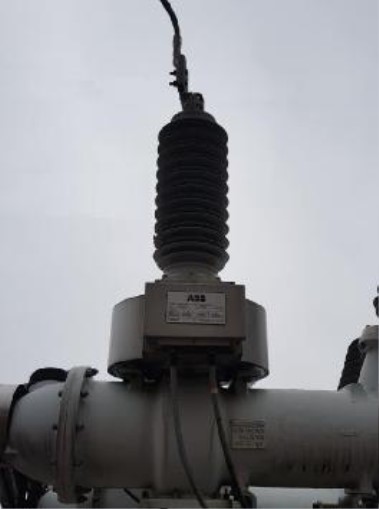

Общий вид средства измерений приведен на рисунке 1.
Рисунок 1 – Общий вид средства измерений
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
0,2S
30
Значение
1000
5
50
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальный первичный ток I
1ном
, А
Номинальный вторичный ток I
2ном
, А
Номинальная частота f
ном
, Гц
Класс точности вторичных обмоток
для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 0,8), В∙А
от -45 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность средства измерений
2GJA300019P75
3 шт.
Обозначение
Количество
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока встроенный
(заводские номера: 06052452, 06052453, 06052454)
Паспорт
–
3 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Основные средства поверки:
– трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока
встроенным 2GJA300019P75
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Лист № 3
Всего листов 3
Изготовитель
Фирма «ABB Power Technologies SpA – Unita operative Adda», Италия
Адрес: Via dei Ceramisti, Localita San Grato, 26900, Lodi, Italy
Заявитель
Обществосограниченнойответственностью«Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации,метрологииииспытаний в г.Москвеи Московскойобласти»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт:
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
