Системы измерительные частичных разрядов на высоком напряжении DAC M, ГРСИ 76133-19
Номер госреестра:
76133-19
Наименование СИ:
Системы измерительные частичных разрядов на высоком напряжении
Обозначение типа:
DAC M
Производитель:
Фирма "ohv diagnostic GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75055
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системыизмерительныечастичныхразрядовнавысокомнапряжении
DAC M
Назначение средства измерений
Системы измерительные частичных разрядов на высоком напряжении DAC M (далее по
тексту – системы) предназначены для измерений максимального пикового значения
воспроизводимого напряжения электрического тока с последующим измерением параметров
частичных разрядов (далее - ЧР).
Описание средства измерений
Принципдействиясистемприизмерениимаксимальногопиковогозначения
воспроизводимого напряжения электрического тока основан на возбуждении затухающих
синусоидальных или импульсных колебаний напряжения в колебательном контуре, состоящем из
индуктивности системы и емкости нагрузки, с последующим измерением пикового значения
воспроизводимого напряжения электрического тока.
Принцип действия систем при измерении параметров частичных разрядов основан на
электрическом методе измерения характеристик частичных разрядов - измерении кажущегося
заряда импульсов ЧР с помощью детектора частичных разрядов и цифрового осциллографа,
входящих в состав высоковольтного блока, а также конденсатора базисной нагрузки
(конденсатора связи ЧР). Импульсы ЧР с конденсатора базисной нагрузки поступают на
детектор, где происходит их аналого-цифровое преобразование.
Локализация мест возникновения ЧР производится методом рефлектометрии. Системы
позволяют определять место наличия дефектов в изоляции кабеля.
Измерения проводятся на обесточенной и отсоединенной от оборудования кабельной
линии. При этом на кабель от внутреннего источника систем подается постоянно повышающееся
напряжение постоянного тока, заряжающее его. При вынужденной разрядке кабеля и замыкании
колебательного контура с помощью специального высоковольтного переключателя между
емкостью кабеля и индуктивностью системы возникает затухающее переменное напряжение
(«демпфирующее переменное напряжение» – DAC), под воздействием которого в микрополостях
изоляции кабеля возникают частичные разряды.
Напряжение DAC кратковременно воздействует на диагностируемый кабель и не
оказывает влияния на состояние объекта.
В результате проведенных измерений системы выдают следующую информацию:
-
распределение ЧР по длине кабельной линии;
-
напряжение возникновения ЧР;
-
напряжение гашения ЧР;
-
концентрация ЧР в локальном месте кабельной линии;
-
среднее значение ЧР в локальном месте;
-
максимальный уровень ЧР в локальном месте кабельной линии;
-
ёмкость кабельной линии;
-
тангенс угла диэлектрических потерь;
-
коэффициент затухания;
-
частоту напряжения электрического тока;
-
уровень фона частичных разрядов (шум);
-
температуру и относительную влажность окружающего воздуха.
Полученная информация в дальнейшем используется оператором для анализа состояния
кабеля и принятия решения по его дальнейшей эксплуатации.
Лист № 2
Всего листов 7
Основные функциональные узлы систем:
- высоковольтный блок, включающий в себя источник высокого напряжения постоянного
тока с цифровым управлением, высоковольтный переключатель, катушку индуктивности,
делитель напряжения, фильтр, детектор ЧР, цифровой осциллограф, аналого-цифровой
преобразователь, контроллер;
- конденсатор базисной нагрузки;
- блок включения/выключения;
- калибратор частичных разрядов.
Ввод сведений о тестируемом объекте и управление процессом измерений выполняется с
помощью программного обеспечения, устанавливаемого на персональном компьютере (далее -
ПК). Для связи с ПК используется интерфейс Ethernet.
Системы выпускаются в пяти модификациях: DAC M30, DAC M30+, DAC M40,
DAC M40+, DAC M60, отличающихся диапазоном измерений максимального пикового значения
воспроизводимого напряжения электрического тока, типом сигнала, а также техническими
характеристиками. Системы модификаций DAC M30+, DAC M40+ отличаются формой
воспроизводимого сигнала напряжения.
Общий вид систем с указанием места пломбирования от несанкционированного доступа
в виде наклейки представлен на рисунке 1.

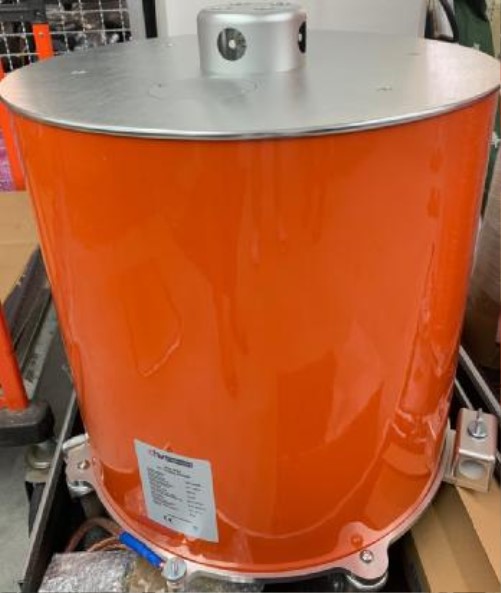

а) высоковольтный блок
Место пломбирования от
несанкционированного
доступа
в виде наклейки
Лист № 3
Всего листов 7

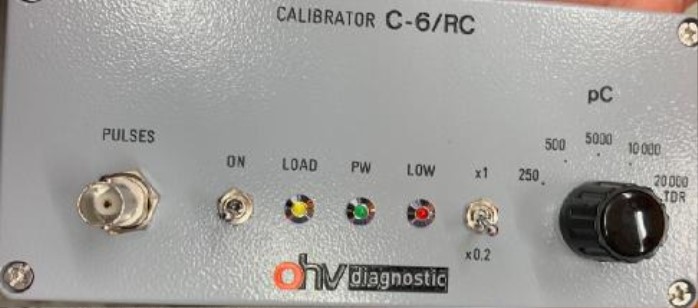

б) калибратор частичных разрядов

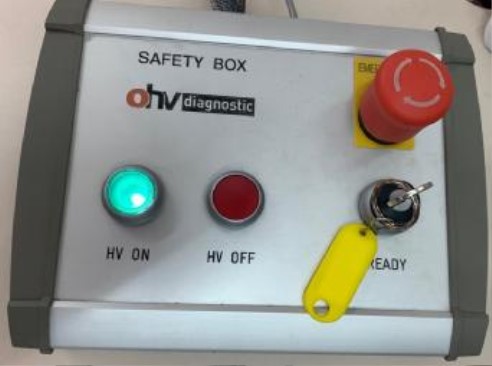

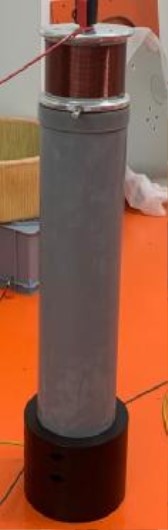

в) конденсатор базисной нагрузкиг) блок включения/выключения
Рисунок 1 - Общий вид систем с указанием места пломбирования от несанкционированного
доступа
Лист № 4
Всего листов 7
Программное обеспечение
Системы имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО является метрологически значимым. Метрологические характеристики
систем нормированы с учетом влияния встроенного программного обеспечения. Встроенное
ПО хранится в программируемой постоянной памяти (ПЗУ) систем и недоступна для
конфигурации пользователем.
Внешнее ПО предназначено для измерений с автоматическим сохранением и пошаговым
тестированием. ПО позволяет читать, обрабатывать и распечатывать результаты измерений с
персонального компьютера с операционной системой Windows.
Характеристики ПО приведены в таблице 1.
Идентификационные данные (признаки)
Таблица 1 - Идентификационные данные ПО
Идентификационное наименование ПО
Значение
для встроенного ПОдля внешнего ПО
FPGA Firmware OHV Suite
3.23не ниже 2.2
Номер версии (идентификационный
номер ПО)
Цифровой идентификатор ПО
--
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
– «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
от 6 до 60
Значен е для моди икаций
DAC M60
напряженэлектрического
дальныйдальный
Таблица 2 – Метрологические характеристики систем
Наименование характеристики
DAC M30 DAC М30+
и
DAC М40
ф
DAC М40+
Диапазонизмерений
максимальногопикового
значения
ия
воспроизводимого
от 3 до 30от 3 до 40от 3 до 40от 4 до 40
токапричастотеот 20
до 1000 Гц, кВ
Форма сигнала
синусои-
меандр
синусои-
меандр
синусои-
дальный
±3
от 0,005 до 100
Пределыдопускаемой
приведенной к диапазону
измеренийпогрешности
измерений максимального
пикового значения
воспроизводимого напряжения
электрического токапри
частоте от 20 до 1000 Гц, %
Диапазон измерений
кажущегося заряда, нКл
Полоса пропускания импульсовот 0,1 до 0,5
ЧР, МГц от 0,05 до 20
Пределыдопускаемой
приведеннойкдиапазону
измеренийпогрешности±10
измерений кажущегося
заряда, %
Лист № 5
Всего листов 7
Наименование характеристики
от 0,005 до 0,5
от 0,25 до 20
±5
Продолжение таблицы 2
Значение для модификаций
DAC M30 DAC М30+ DAC М40 DAC М40+ DAC M60
Диапазон воспроизведений
кажущегося заряда с помощью
калибратора ЧР, нКл
Пределыдопускаемой
приведенной к диапазону
воспроизведений погрешности
воспроизведений кажущегося
заряда с помощью калибратора
ЧР, %
1,5
635×1100
155×690
18
Значен е для моди икаций
DAC M60
от 0,025 до 5
500
635×720
155×590
180×80×65
250×195×120
125
16,6
Таблица 3 – Основные технические характеристики систем
Наименование характеристики
DAC M30 DAC М30+
и
DAC М40
ф
DAC М40+
Номинальнаяиндуктивность
катушки,установленнойв1,01,01,01,5
высоковольтном блоке, Гн
Электрическаяемкость
нагрузки, мкФ
Параметрыпитания
переменного тока:
-напряжениепеременного
тока, Вот 94 до 250
- частота переменного тока, Гц от 48 до 63
Потребляемая мощность, В·А,
не более
Габаритные размеры, мм, не
более:
- высоковольтный блок
(диаметр×высота)
- конденсатор базисной
нагрузки (диаметр×высота)
- калибратор ЧР
(длина×ширина×высота)
- блок включения/выключения
(длина×ширина×высота)
Масса, кг, не более:
- высоковольтный блок90
- конденсатор базисной
нагрузки
- калибратор ЧР0,8
- блок включения/выключения1,1
Рабочие условия измерений:
-температураокружающего
воздуха, °Сот -5 до +40
- относительная влажность без
конденсации, %, не более95
Средний срок службы, лет10
Средняя наработка на отказ, ч 60000
Лист № 6
Всего листов 7
Знак утверждения типа
наносится методом трафаретной печати на корпус систем и типографским способом на
титульный лист руководства по эксплуатации.
Комплектность средства измерений
-
1 шт.
-
Обозначение
Количество
Примечания
-
ИЦРМ-МП-106-19
1 экз.
1 экз.
-
-
Таблица 4 – Комплектность систем
Наименование
Системаизмерительнаячастичных
разрядовнавысоком напряжении
DAC M, в том числе:
-
высоковольтный блок
-
калибратор частичных разрядов
-
конденсатор базисной нагрузки
-
блок включения/выключения
-
комплект ЗИП*
Руководство по эксплуатации
Методика поверки
_____________
* В соответствии с заказом.
Поверка
осуществляется по документу ИЦРМ-МП-106-19 «Системы измерительные частичных разрядов
на высоком напряжении DAC M. Методика поверки», утвержденному ООО «ИЦРМ» 31.05.2019 г.
Основные средства поверки:
-
делитель напряжения серии ДН модель ДН-100э (регистрационный номер в
Федеральном информационном фонде 26544-08);
-
осциллограф цифровой запоминающий WaveJet 352 (регистрационный номер в
Федеральном информационном фонде 32488-06);
-
генератор сигналов произвольной формы 33120A (регистрационный номер в
Федеральном информационном фонде 26209-03);
-
магазин емкости Р5025 (регистрационный номер в Федеральном информационном
фонде 5395-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к системам
измерительным частичных разрядов на высоком напряжении DAC M
ГОСТ20074-83Электрооборудованиеиэлектроустановки.Методизмерения
характеристик частичных разрядов
ГОСТ Р 55191-2012 Методы испытаний высоким напряжением. Измерения частичных
разрядов
Техническая документация изготовителя
Лист № 7
Всего листов 7
Изготовитель
ohv diagnostic GmbH, Германия
Адрес: Großenhainer Str. 101 Haus B, 01127 Dresden, Germany
Телефон: +49 (351) 795273-00
E-mail:
Web-сайт: ohv-diagnostic.com
Заявитель
Общество с ограниченной ответственностью «БАУР Инжиниринг»
(ООО «БАУР Инжиниринг»)
ИНН 7733253816
Адрес: 123557, г. Москва, ул. Грузинская Малая, д. 38, офис цокольный этаж, помещение
III, комната 6
Телефон/факс: +7 (499) 251-93-92
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 25493-03 | Преобразователи измерительные с гальванической развязкой | MK32 | Фирма "Hans Turck GmbH & Co. KG", Германия | 2 года | Перейти |
| 43812-10 | Система учета нефти резервная системы измерений количества и показателей качества нефти № 730 | Нет данных | ЗАО "ИМС Инжиниринг", г.Москва | 1 год | Перейти |
| 53191-13 | Системы автоматизированные контроля параметров воздушной среды | СУБР-АСКПВС | ООО "АК СНАБ", г.Екатеринбург | 1 год | Перейти |
| 45683-16 | Стенды измерительные переносные для электромагнитных испытаний силовых трансформаторов | СЭИТ-3 | ООО "Челэнергоприбор", г.Челябинск | 2 года | Перейти |
| 83177-21 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС МЭС Сибири с использованием элементов АИИС КУЭ тяговых подстанций Бада, Пеньковая Забайкальской ЖД - филиала ОАО "Российские железные дороги" в границах Забайкальского края | Обозначение отсутствует | Публичное акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ПАО "ФСК ЕЭС"), г. Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
