Номер госреестра:
76122-19
Наименование СИ:
Трансформаторы тока
Обозначение типа:
4MD12
Производитель:
Фирма "Siemens AG", Германия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 126 шт. с зав.№ 4MD12 XC: 01/10242801 … 01/10242803, 01/10242807 … 01/10242809, 01/10242813 … 01/10242818, 01/10243523 … 01/10243525, 01/10243529 … 01/10243531, 01/10243565 … 01/10243570, 02/10279787 … 02/10279789, 02/10279823 … 02/10279825, 02/10287664 … 02/10287666, 02/10287781 … 02/10287783, 02/10318842 … 02/10318844, 02/10318848 … 02/10318853, 03/10348937 … 03/10348939, 03/10348943 … 03/10348948, 03/10349863 … 03/10349865, 03/10349869 … 03/10349871, 03/10354983 … 03/10354985, 03/10354989 … 03/10354991, 04/10393515 … 04/10393517, 04/10393521 … 04/10393523, 05/10439996 … 05/10440001, 05/10442645 … 05/10442650, 05/10446297 … 05/10446305, 06/10525172 … 06/10525174, 06/10525184 … 06/10525186, 08/10626819, 08/10626823, 08/10626824 … 08/10626827, 08/30544574 … 08/30544578; 4MD12 ZEK: 06/00511 01 … 06/00511 03, 06/00511 06 … 06/00511 08, 12/07379 01 … 12/07379 03, 13/15316 01, 13/15316 02, 13/15316 07 … 13/15316 09, 14/01763 01, 15/00846 01, 15/00846 02, 15/04826 01
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75044
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока 4MD12
Назначение средства измерений
Трансформаторы тока 4MD12 (далее – трансформаторы) предназначены для передачи
сигнала измерительной информации измерительным приборам, устройствам защиты и
управления, применяются в электросетях 6 и 10 кВ переменного тика промышленной частоты в
составе комплектных распределительных устройств.
Описание средства измерений
Трансформаторы являются однофазными трансформаторами опорного типа с литой
изоляцией,выполненнойизэпоксидногокомпаунда.Эпоксидноелитьевыполняет
одновременно функции проходного изолятора и несущей конструкции. Выводы первичной
обмотки расположены на верхнем торце трансформаторов, подключение токоведущих шин
осуществляется с помощью болтов. Выводы вторичных обмоток помещены на основании
трансформатора.Клеммная коробкавторичныхвыводовснабженаизоляционной
пломбируемой крышкой для предотвращения несанкционированного доступа. Трансформаторы
изготовлены в двух модификациях: 4MD12 XC и 4MD12 ZEK, которые различаются
метрологическими характеристиками.
Общий вид трансформаторов представлен на рисунке 1.

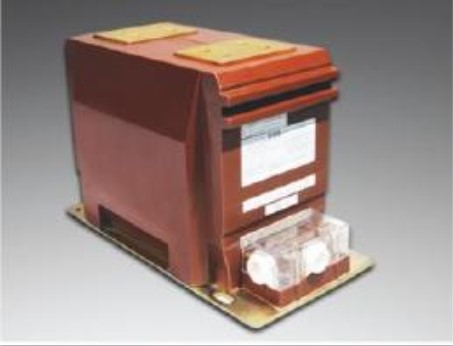

Рисунок 1 – Внешний вид трансформатора тока 4MD12
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Наименование характеристики
Таблица 1 – Метрологические характеристики
Значение
4MD12 XC4MD12 ZEK
12
1000, 1250
1
12
1000; 1250
1
0,2S; 0,2; 0,5
5Р; 10Р
0,2; 0,5
5Р; 10Р
Номинальное напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Класс точности обмоток:
- для измерения;
- для защиты
Номинальная вторичная нагрузка, В·А
- для измерения;
- для защиты
Номинальная частота, Гц
2,5; 5
5; 10
50
2,5; 5; 10; 15
5; 10
50
Наименование характеристики
Таблица 2 – Основные технические характеристики
Значение
4MD12 XC4MD12 ZEK
3030
Масса, кг, не более
Габаритные размеры, мм
– высота
– ширина
– длина
Средний срок службы, лет
Климатическое исполнение по ГОСТ 15150-69
210 210
145 145
400 400
25 25
У3.1 У3.1
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность средства измерений
4MD12 XC
108 шт.
Обозначение
Количество, шт.
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока (зав. №№:
02/10287781, 02/10287782, 02/10287783, 02/10287664,
02/10287665, 02/10287666, 03/10348937, 03/10348938,
03/10348939, 03/10348946, 03/10348947, 03/10348948,
03/10349863, 03/10349864, 03/10349865, 03/10349869,
03/10349870, 03/10349871, 03/10354983, 03/10354984,
03/10354985, 06/10525172, 06/10525173, 06/10525174,
06/10525184, 06/10525185, 06/10525186, 08/10626824,
08/10626825, 08/10626826, 08/10626819, 08/10626823,
08/10626827, 01/10242813, 01/10242814, 01/10242815,
01/10242816, 01/10242817, 01/10242818, 01/10243523,
01/10243524, 01/10243525, 01/10243529, 01/10243530,
01/10243531, 01/10243565, 01/10243566, 01/10243567,
01/10243568, 01/10243569, 01/10243570, 03/10354989,
03/10354990, 03/10354991, 04/10393515, 04/10393516,
04/10393517, 04/10393521, 04/10393522, 04/10393523,
01/10242801, 01/10242802, 01/10242803, 01/10242807,
Лист № 3
Всего листов 4
4MD12 ZEK
18 шт.
01/10242808, 01/10242809, 02/10279787, 02/10279788,
02/10279789, 02/10279823, 02/10279824, 02/10279825,
05/10439999, 05/10440000, 05/10440001, 05/10442645,
05/10442646, 05/10442647, 05/10442648, 05/10442649,
05/10442650, 02/10318842, 02/10318843, 02/10318844,
02/10318851, 02/10318852, 02/10318853, 03/10348943,
03/10348944, 03/10348945, 08/30544574, 08/30544575,
08/30544578, 05/10446297, 05/10446298, 05/10446299,
05/10446300, 05/10446301, 05/10446302, 05/10446303,
05/10446304, 05/10446305, 02/10318848, 02/10318849,
02/10318850, 05/10439996, 05/10439997, 05/10439998
Трансформатор тока (зав. №№
12/07379 01, 12/07379 02, 12/07379 03, 14/01763 01,
13/15316 01, 13/15316 02, 13/15316 07, 13/15316 08,
13/15316 09, 06/00511 01, 06/00511 02, 06/00511 03,
06/00511 06, 06/00511 07, 06/00511 08, 15/00846 01,
15/00846 02, 15/04826 01
Паспорт
-
126 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока эталонный
двухступенчатый ИТТ-3000.5 (регистрационный № 19457-00));
- прибор сравнения КНТ-05 (регистрационный № 37854-08);
- магазин нагрузок МР 3025 (регистрационный № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока
4MD12
ГОСТ 8.217-2003. ГСИ. Трансформаторы тока. Методика поверки
Изготовитель
Фирма «Siemens AG», Германия
Адрес: Freyeslebenstrasse 1, 91058 Erlanden, Germany
Телефон: +49 (0) 180-524-70-00
Факс: +49 (0) 180-524-70-00
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Стройэнергетика»
(ООО «Стройэнергетика»)
ИНН 7716809275
Адрес: 129337, г. Москва, ул. Красная Сосна, д. 20, стр. 1, комн. 4
Телефон/факс: +7 (926) 786-90-40
E-mail:
Лист № 4
Всего листов 4
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
