Номер госреестра:
76121-19
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
UMZ 12-1
Производитель:
Фирма "ZWAR", Польша
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 95/3833, 95/3836, 95/3837, 95/3839, 95/3841, 95/3843
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75043
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения UMZ 12-1
Назначение средства измерений
Трансформаторы напряжения UMZ 12-1 (далее – трансформаторы) предназначены для
передачи сигнала измерительной информации измерительным приборам и (или) устройствам
защиты, автоматики, сигнализации и управления в сетях до 35 кВ.
Описание средства измерений
Трансформаторы представляют собой однофазные трансформаторы в литой изоляции,
выполненной из эпоксидного компаунда литьем под давлением. У трансформатора имеется один
изолированный заземленный полюс. Сердечник трансформатора заземлен.
Корпус трансформатора и клеммная коробка, к которой подключены выводы вторичных
обмоток, закреплены на стальной плите, служащей основанием трансформатора. В основании
имеются четыре отверстия для закрепления трансформатора. Крышка контактной коробки
может быть опломбирована. Предназначены для внутренней установки.

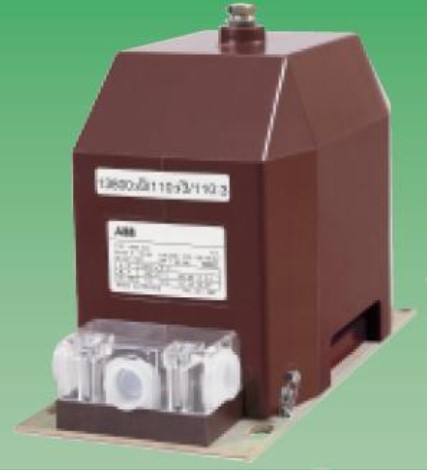

Внешний вид трансформатора представлен на рисунке 1.
Рисунок 1 – Внешний вид трансформатора
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Значения
6
6000/√3
100/√3
100/3
1,0
3,0
7,2
Таблица 1 – Метрологические и технические характеристики
Характеристика
Класс напряжения, кВ
Номинальное напряжение первичной обмотки, В
Номинальное напряжение вторичных обмоток, В
- а-n
- da-dn
Класс точности вторичных обмоток
- а-n
- da-dn
Наибольшее рабочее напряжение, кВ
Значения номинальных мощностей вторичных обмоток, В·А
- а-n
- da-dn
Номинальная частота, Гц
Масса, кг, не более,
Габаритные размеры, мм, не более,
Климатическое исполнение по ГОСТ 15150-69 в диапазоне от -25 до +40 ºС
100
30
50
28
350×230×178
У3
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность средства измерений
UMZ 12-1
6 шт.
Обозначение
Количество
Таблица 2 - Комплектность средства измерений
Наименование
Трансформатор напряжения (зав. №№ 95/3833, 95/3836,
95/3837, 95/3839, 95/3841, 95/3843)
Паспорт
-
6 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
- эталон 2-го разряда по ГОСТ Р 8.746-2011;
- прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном
фонде 37854-08;
- магазин нагрузок МР 3025, регистрационный номер в Федеральном информационном
фонде 22808-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к трансформаторам напряжения
UMZ 12-1
ГОСТ Р 8.746-2011 «ГСИ. Государственная поверочная схема для средств измерений
коэффициентамасштабногопреобразованияиуглафазовогосдвигаэлектрического
напряжения переменного тока промышленной частоты в диапазоне от 0,1/√3 до 750/√3 кВ»
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»
Изготовитель
Фирма «ZWAR», Польша
Адрес: 06-300 Przasnysz, ul. Lesno 59, Poland
Телефон: +48 478 22 29
Факс: +48 478 32 77
Заявитель
Общество с ограниченной ответственностью «Стройэнергетика»
(ООО «Стройэнергетика»)
ИНН 7716809275
Адрес: 129337, г. Москва, ул. Красная Сосна, д. 20, стр. 1, комн. 4
Телефон: +7 (926) 786-90-40
E-mail:
научно
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
