Номер госреестра:
76115-19
Наименование СИ:
Полуприцепы-цистерны
Обозначение типа:
ППЦ-36 и ППЦ-38
Производитель:
ЗАО НПО "Авиатехнология", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.09.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75037
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцепы-цистерны ППЦ-36 и ППЦ-38
Назначение средства измерений
Полуприцепы-цистерны ППЦ-36 и ППЦ-38 (далее – ППЦ) предназначены для измерений
объема нефтепродуктов плотностью от 700 до 860 кг/м
3
.
Описание средства измерений
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня
налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта произ-
водится самотеком или через насос.
ППЦ представляют собой алюминиевую сварную цистерну, имеющую чемоданообраз-
ную или эллиптическую или цилиндрическую форму. ППЦ являются транспортными мерами
полной вместимости (далее – ТМ). Цистерна состоит из герметичных секций. Внутри секций мо-
гут быть перегородки-волнорезы, которые служат для уменьшения ударных нагрузок при изме-
нении скорости движения. Каждая секция является мерой полной вместимости и оборудована
заливной горловиной круглой формы. Указатель уровня налива из металлического уголка нахо-
дится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродук-
тов и включает в себя:
- крышку горловины с заливным люком и дыхательным клапаном;
- технологические трубопроводы;
- клапан донный;
- кран шаровой и/или API адаптер;
- рукава напорно-всасывающие;
По дополнительному заказу ППЦ может быть оборудована:
- ограничителем уровня;
- оптическим датчиком верхнего уровня;
- насосом;
- датчиком нижнего уровня.
На боковых сторонах и сзади ППЦ имеют надпись «ОГНЕОПАСНО», знак ограничения
скорости и знаки с информационными табличками для обозначения транспортного средства,
перевозящего опасный груз.
Общий вид ППЦ представлен на рисунке 1.

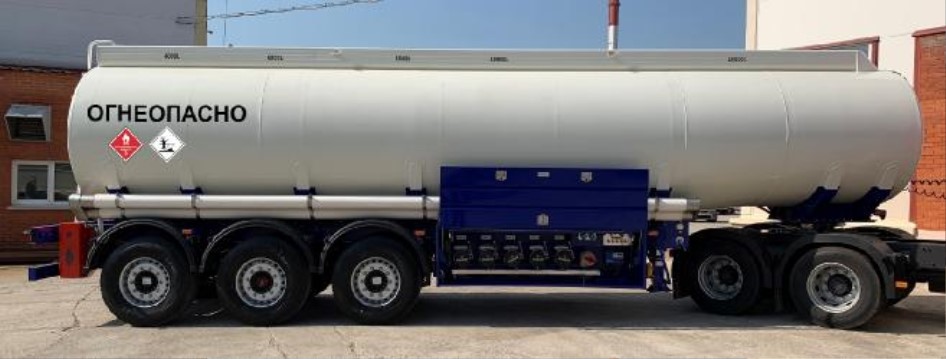

Рисунок 1 - Общий вид полуприцепа-цистерны ППЦ-36
Лист № 2
Всего листов 4
Схема пломбировки для защиты от несанкционированного изменения положения указа-
теля уровня налива, обозначение места нанесения знака поверки представлена на рисунке 2.

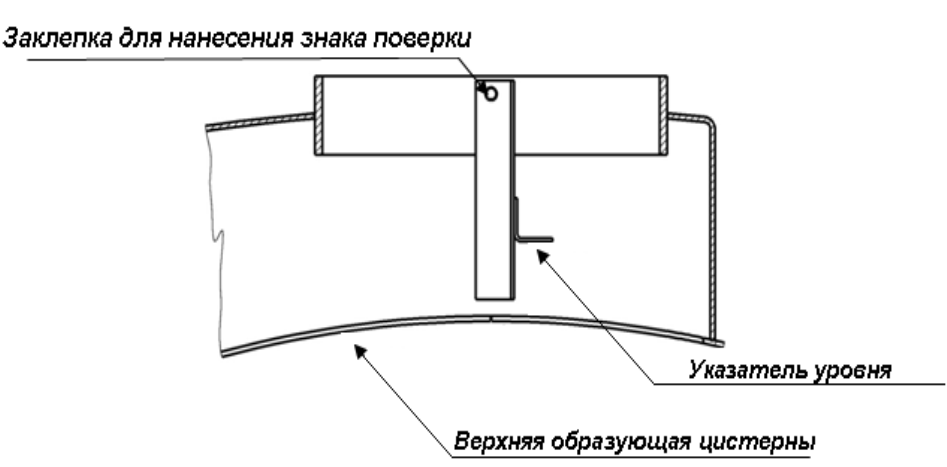

Рисунок 2 – Схема пломбировки от несанкционированного изменения положения указателя
уровня налива, обозначение места нанесения знака поверки
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,4
±1,5
Значение
ППЦ-36 ППЦ-38
36000 38500
Таблица 1 – Метрологические характеристики
Наименование характеристики
Модификация ППЦ
Номинальная вместимость, дм
3
Пределы допускаемой относительной
погрешности ТМ, %
Разность между номинальной и действительной вме-
стимостью ТМ, %, не более
Таблица 2 – Основные технические характеристики
Наименование характеристики
Модификация ППЦ
Снаряженная масса, кг, не более
Длина, мм, не более
Высота, мм, не более
Ширина, мм, не более
Температура окружающей среды при эксплуатации, ºС
Значение
ППЦ-36 ППЦ-38
7000
12400 13100
3700 3700
2550 2550
от -40 до +50
Знак утверждения типа
наносится на маркировочную табличку методом гравировки и на титульный лист руководства
по эксплуатации и формуляра печатным способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Полуприцеп-цистерна
Обозначение
ППЦ-36 или ППЦ-38
Количество
1 шт.
1 комплект
Запасные части, инструменты и принадлежности
Средства пожаротушения
Руководство по эксплуатации
ППЦ-36.000.000.000.РЭ
Формуляр
ППЦ-36.000.000.000.ФО
1 комплект
1 шт.
1 шт.
Поверка
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепро-
дуктов. Методика поверки».
Основные средства поверки:
Комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13), пределы
допускаемой относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель
уровня налива и на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к полуприцепам-
цистернам ППЦ-36 и ППЦ-38
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной повероч-
ной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вме-
стимости при статических измерениях, массового и объемного расхода жидкости (Часть 3)
ТУ 4521-030-43246467-2013 Полуприцепы-цистерны типа ППЦ для транспортирования
светлых нефтепродуктов
Изготовитель
Закрытое акционерное общество НПО «Авиатехнология»
(ЗАО НПО «Авиатехнология»)
ИНН 7713018211
Адрес: 127550, г. Москва, ул. Прянишникова, дом 19, стр. 1, эт. 2, пом. Vl, ком. 5
Тел./факс: +7 (495) 797-40-87 / +7 (495) 797-40-97
E-mail:
Заявитель
Общество с ограниченной ответственностью «КиПР»
(ООО «КиПР»)
ИНН 5008057216
Адрес: 141707, Московская обл., г. Долгопрудный, ул. Спортивная, д.11а, кв.36
Тел.: +7 (495) 572-36-36
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
