Стенды роликовые мощностные LPS, FPS и MSR2, ГРСИ 76092-19
Номер госреестра:
76092-19
Наименование СИ:
Стенды роликовые мощностные
Обозначение типа:
LPS, FPS и MSR2
Производитель:
Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75014
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стенды роликовые мощностные серий LPS, FPS и MSR
Назначение средства измерений
Стенды роликовые мощностные серий LPS, FPS и MSR (далее по тексту – стенды)
предназначены для измерений линейной скорости движения, тягового усилия и частоты
вращения коленчатого вала двигателей легковых, грузовых автомобилей, автобусов и
мотоциклов (далее – по тексту колёсных транспортных средств (КТС)).
Описание средства измерений
Принцип действия стендов заключается в создании известной нагрузки на ведущих
колесах испытуемого КТС с помощью электродинамических тормозов (ЭДТ) при измерении
скорости вращения колес КТС. При этом происходит измерение электрических сигналов,
поступающихсдатчиковчислаоборотовходовыхроликовидатчиковусилия,
прикладываемого от колёс КТС к ходовым роликам стенда. Измеренные сигналы поступают в
процессор электронной системы стенда, где происходит их обработка и вычисление линейной
скорости движения КТС и тягового усилия. Из полученных величин линейной скорости и
тягового усилия в процессоре стенда выполняется расчёт мощности и крутящего момента
двигателя КТС в различных режимах его работы.
Стенды состоят из роликового агрегата, коммуникационного пульта и калибровочного
приспособления.
Роликовыйагрегатпредставляетсобойсистемунагружаемыхроликовс
электродинамическими тормозами и электроприводом, расположенных на фиксированном
расстоянии друг от друга. Роликовый агрегат включает в себя датчики частоты вращения, одно
или два электромагнитных тормозных устройства, имеющих статор, корпус которого опирается
на силоизмерительный тензорезисторный датчик, предназначенный для измерений тягового
усилия.
Коммуникационный пульт представляет собой монтажную стойку, внутри которой
расположена вычислительная система, состоящая из блока питания, микропроцессорного
блока, жидкокристаллического монитора и клавиатуры.
Калибровочное приспособление используется при выполнении операций поверки
(калибровки) стендов и состоит из рычага, на котором нанесены контрольные метки, и набора
контрольных грузов номиналом 30 кг.
Стенды выпускаются в 13 модификациях:
ـсерия LPS имеет четыре модификации: LPS 3000 R 100/1, LPS 3000 R 100/2,
LPS 3000 R 200/1 и LPS 3000 R 200/2;
ـсерия FPS имеет две модификации: FPS 2700 и FPS 5500;
ـсерия MSR имеет семь модификаций: MSR 400, MSR 500/1, MSR 500/2,
MSR 500/3, MSR 500/4, MSR 1000 и MSR 1050.
Стенды серии LPS комплектуются различными роликовыми агрегатами:
ـ модификации LPS 3000 R100/1 и LPS 3000 R100/2 выполнены с роликами для легковых
автомобилей и автомобилей, созданных на их базе, а также микроавтобусов и фургонов с
одним или двумя вихревыми тормозами;
ـ модификации LPS 3000 R200/1, LPS 3000 R200/2 - с роликами для легковых
автомобилей и автомобилей, созданных на их базе, а также микроавтобусов и фургонов,
грузовых автомобилей и автобусов с двумя вихревыми тормозами, выполненными в виде
неразделённого или разделённого роликового агрегата.
Модификации стендов LPS 3000 R200/1 и LPS 3000 R200/2 могут комплектоваться
усиленными электродинамическими тормозами.
Лист № 2
Всего листов 8
Стенды серии FPS предназначены для функциональной проверки технических
характеристик легковых автомобилей и автомобилей, созданных на их базе, а также
микроавтобусов и фургонов с приводом на одну ось и выполнены с цельными роликовыми
агрегатами для одной оси. Модификации стендов серии FPS отличаются друг от друга
техническими характеристиками.
Стенды серии MSR представляют собой полноприводные колёсные мощностные стенды
с цельными роликовыми агрегатами для каждой оси. Модификации стендов серии MSR.
отличаются друг от друга техническими характеристиками. Конструктивно стенды колесные
роликовые мощностные устроены следующим образом:
-серия LPS для легковых автомобилей и автомобилей, созданных на их базе, а также
микроавтобусов и фургонов состоит из одного или двух неразделённых роликовых агрегатов,
каждый из которых включает два нагружающих ролика и два холостых ролика, вращающихся
вместе с ведущими колесами АТС; датчики частоты вращения роликов и силоизмерительные
датчики размещаются на роликовых агрегатах;
- серия LPS для легковых автомобилей и автомобилей, созданных на их базе, а также
микроавтобусов и фургонов, грузовых автомобилей и автобусов состоит из одного
неразделенного или разделенного роликового агрегата, включающего два нагружающих ролика
и два холостых ролика, вращающихся вместе с ведущими колесами АТС; датчики числа
оборотов для измерений скорости вращения роликов и силоизмерительные датчики
размещаются на роликовых агрегатах;
- серия FPS для легковых автомобилей и автомобилей, созданных на их базе, а также
микроавтобусов и фургонов состоит из одного неразделенного роликового агрегата,
включающего два нагружающих ролика и два холостых ролика, вращающихся вместе с
ведущими колесами АТС; датчики числа оборотов для измерений скорости вращения роликов
и силоизмерительные датчики размещаются на роликовых агрегатах;
- серия MSR для легковых автомобилей и автомобилей, созданных на их базе, а также
микроавтобусов и фургонов состоит из одного или двух неразделенных роликовых агрегатов,
каждый из которых включает два нагружающих ролика, вращающихся вместе с ведущими
колесами АТС; датчики числа оборотов для измерений скорости вращения роликов и
силоизмерительные датчики размещаются на роликовых агрегатах.
Общий вид стендов представлен на рисунках 1 - 3.

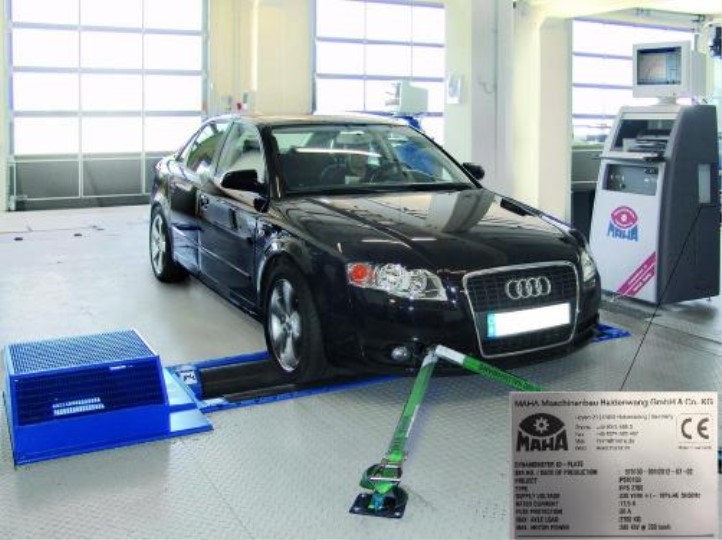

Рисунок 1 - Общий вид стендов роликовых мощностных серии LPS
Лист № 3
Всего листов 8

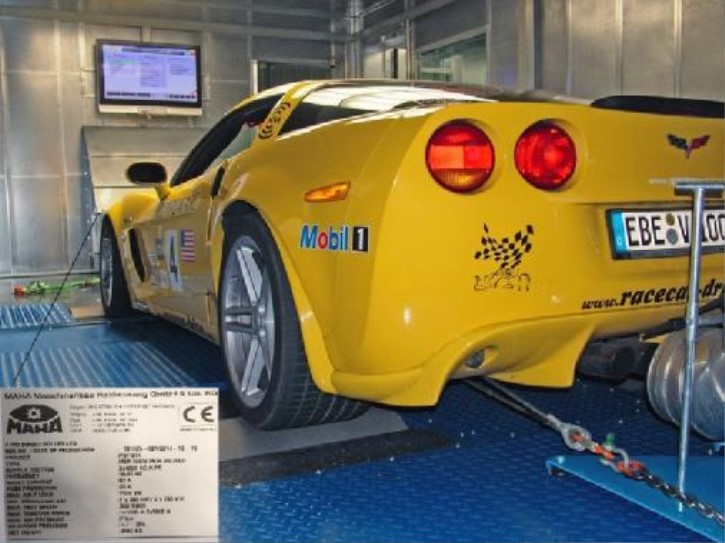

Рисунок 2 – Общий вид стендов роликовых мощностных серии FPS
Рисунок 3 – Общий вид стендов роликовых мощностных серии MSR
Пломбирование агрегатов и узлов стендов роликовых мощностных серий LPS, FPS и
MSR не предусмотрено.
Лист № 4
Всего листов 8
Программное обеспечение
Стенды роликовые мощностные серий LPS, FPS и MSR имеют встроенное и автономное
программное обеспечение (ПО). Встроенное ПО предназначено для обработки полученной
информации с датчиков частоты вращения и силоизмерительных датчиков. В эксплуатации
встроенное ПО может быть изменено только в сервисных центрах специалистами, прошедшими
обучение на заводе-изготовителе.
Автономное ПО предназначено для управления, обработки, отображения, хранения и
передачи через интерфейс связи USB или RS-232 результатов измерений.
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077- 2014.
ВлияниеПОнаметрологическиехарактеристикиучтенопринормировании
метрологических характеристик.
-
-
-
-
-
-
-
-
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные
Значение
(признаки)
Встроенное ПОАвтономное ПО
CAN_DRZS
LPS
MSR
V 1.07.000
LPS 3000
V 1.00.000
FPS
2700/5500
FPS
2700/5500
V 1.00.000
MSR
V 3.00.000
-
ИдентификационноеLPS-EURO
наименование ПО
Номерверсии V 1.37.000
(идентификационный номер)
ПО, не ниже
Цифровойидентификатор
ПО
Алгоритмвычисления
идентификатора ПО
-
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики стендов роликовых мощностных серий LPS и
FPS
Наименование характеристикиЗначение
LPSFPS
3000 R3000 R3000 R 3000 R 2700 5500
100/1100/2200/1200/2
Диапазон измерений тяговогоот 10 до от 10 доот 10 до 25∙10
3
от 10 до 6,0∙10
3
усилия, Н 6∙10
3
12∙10
3
Пределы допускаемой
приведённой погрешности
измерения тягового усилия, %
1)
±2
Диапазон измерений скорости,
км/чот 5 до 260от 5 до 200от 5 до 200
Пределы допускаемой
абсолютной погрешности
измерений скорости, км/ч±2
Диапазон измерений частоты
вращения, об/минот 0 до 15000
Пределы допускаемой
относительной погрешности
измерений частоты вращения, %±2,5
Примечание:
1)
погрешность приведена к верхнему пределу диапазона измерений
Лист № 5
Всего листов 8
Таблица 3 – Метрологические характеристики стендов роликовых мощностных серии MSR
НаименованиеЗначение
характеристики
MSRMSRMSRMSRMSRMSRMSR 1050
400 500/1 500/2 500/3 500/4 1000
Диапазон
измерений тягового
усилия, Н
- передняя осьот 10 до от 10 до от 10 до от 10 до от 10 доот 10 доот 10 до
6,5∙10
3
7∙10
3
7∙10
3
7∙10
3
14,0∙10
3
8,6∙10
3
8,6∙10
3
- задняя осьот 10 до от 10 до от 10 доот 10 доот 10 до
7∙10
3
14∙10
3
14∙10
3
8,6∙10
3
17,2∙10
3
Пределы
допускаемой
приведённой
погрешности
измерения тягового
усилия, %
1)
±2
Диапазон
измерений
скорости, км/чот 5 до 300
Пределы
допускаемой
абсолютной
погрешности
измерений
скорости, км/ч±2
Диапазон
измерений частоты
вращения, об/минот 0 до 15000
Пределы
допускаемой
относительной
погрешности
измерений частоты
вращения, %±2,5
Примечание:
1)
погрешность приведена к верхнему пределу диапазона измерений
Таблица 4 - Основные технические характеристики стендов роликовых мощностных серий LPS
и FPS
Наименование характеристикиЗначение
LPSFPS
3000 R3000 R3000 R 3000 R 2700 5500
100/1100/2200/1200/2
Диаметр роликов, мм318217
Параметры электрического
питания:
-напряжение переменногоот 347 до 402от 187 доот 347 доот 187 до 242
тока, В 242 402
- частота переменного тока, Гц50±150±150±150±1
Потребляемая мощность, В∙А,
не более
15000
Лист № 6
Всего листов 8
от +5 до +35
Продолжение таблицы 4
Наименование характеристики
Значение
LPS
3000 R 3000 R 3000 R
100/2 200/1 200/2
FPS
27005500
4140 4550 2260
1100 1100 1100
625 625 865
3539
718
450
860
350
1230
12501350
150023502500
150
3000 R
100/1
Габаритные размеры, мм, не
более:
- роликового агрегата
- длина3345
-ширина1100
- высота 625
- коммуникационного пульта,
мм, не более
- длина
-ширина
- высота
Масса, кг, не более
- роликового стенда1200
- коммуникационного пульта
Условия эксплуатации:
- температура окружающей
среды, °С
- относительная влажность,
%, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
85
30000
15
15000
Таблица 5 - Основные технические характеристики стендов роликовых мощностных серии
MSR
Значение
Наименование характеристики
MSR 400 MSRMSRMSRMSRMSRMSR 1050
500/1500/2500/3500/41000
Диаметр роликов, мм400504762
Параметры электрического
питания:
-напряжение переменногоот 187 до
тока, В242от 347 до 402;
- частота переменного тока, Гц 50±1 50±1
Потребляемая мощность, В∙А,
не trial
Габаритные размеры, мм, не
более:
- роликового агрегата
- длина1520332440543324405441004100
-ширина 810109510951095109510751075
- высота 450 512 512 512 512 875 875
- коммуникационного пульта,
мм, не более
- длина860
-ширина350
- высота 1230
Лист № 7
Всего листов 8
Продолжение таблицы 5
Значение
MSR MSR MSR
500/2 500/3 500/4
MSRMSR 1050
1000
45004900
150028003000
150
Наименование характеристики
MSR 400 MSR
500/1
Масса, кг, не более
- роликового стенда6401300
- коммуникационного пульта
Условия эксплуатации:
- температура окружающей
среды, °С
- относительная влажность, %,
не более
Средняя наработка на отказ, ч
Средний срок службы, лет
от +5 до +35
85
30000
15
Знак утверждения типа
наносится на эксплуатационные документы типографским способом и на боковую стенку
коммуникационного пульта в виде наклейки.
Комплектность средства измерений
1 шт.
Количество
Таблица 6 - Комплектность средства измерений
Наименование
Стенд роликовый мощностной
Обозначение
в соответствии с
заказом
Набор калибровочных приспособлений (опция)
Соединительные кабели
Упаковка
Руководство по эксплуатации
Методика поверки
МП 253-0153-2019
1 шт.
1 комплект
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 253-0153-2019 «ГСИ. Стенды роликовые мощностные
серийLPS,FPSиMSR.Методикаповерки»,утверждённому
ФГУП «ВНИИМ им. Д.И. Менделеева» 21.03.2019 г.
Основные средства поверки:
Весы электронные настольные МК мод. МК-32,2-А20, рег. № 55369-13;
Генератор сигналов специальной формы Г6-37, рег. № 10630-86;
Тахометр АТТ серии 6000, рег. № 27264-11;
Рулетка измерительная металлическая Geobox модификации PK2-8, рег. № 36016-07;
Штангенциркуль ШЦ-II, рег. № 72189-18;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 8
Всего листов 8
стендам
Co. KG,
Нормативные и технические документы, устанавливающие требования к
роликовым мощностным серий LPS, FPS и MSR
Техническая документация МАХА Maschinenbau Haldenwang GmbH &
Германия
Изготовитель
MAHA Maschinenbau Haldenwang GmbH & Co.KG, Германия
Hoyen 20, D-87490 Haldenwang, Germany
Телефон: +49 8374 585 0, факс: +49 8374 585 497
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «МАХА РУССИА»
(ООО «МАХА РУССИА»)
ИНН 7816118659
Адрес: 195027, Санкт-Петербург, Колпино, пер. Межевой, д. 3, литер Б
Телефон: +7 (812) 346 56 76, факс: +7 (812) 346-56-75
Web-сайт:
E-mail:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский проспект, 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 53254-13 | Стенды измерительные | MSD 3000 | Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия | 1 год | Перейти |
| 64013-16 | Стенды тормозные | BD, МВ | Фирма "Beissbarth GmbH", Германия | 1 год | Перейти |
| 14376-95 | Стенды диагностические | МГДС-10 | НПП "Автомобильная и медицинская диагностика", г.Москва | 1 год | Перейти |
| 75429-19 | Стенды для измерений крутящего момента силы | FTY | Фирма "SCS Concept Italia S.R.L.", Италия | 1 год | Перейти |
| 65109-16 | Стенды двухосные автоматизированные | СДА | ООО "ИНЕРТЕХ", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
