Контроллеры автоматизированные вычислительные типовые управляющие АВ-ТУК, ГРСИ 76089-19
Номер госреестра:
76089-19
Наименование СИ:
Контроллеры автоматизированные вычислительные типовые управляющие
Обозначение типа:
АВ-ТУК
Производитель:
ООО "АВМ-Энерго", г.Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75011
об утверждении типа средств измерений
Лист № 1
Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллерыавтоматизированныевычислительныетиповыеуправляющие
АВ-ТУК
Назначение средства измерений
Контроллеры автоматизированные вычислительные типовые управляющие АВ-ТУК
(далее – контроллеры) предназначены для измерений напряжения и силы переменного и
постоянного тока, частоты переменного тока, углов фазового сдвига, сигналов электрического
сопротивления(оттермопреобразователейсопротивленияпоГОСТ6651-2009)и
преобразования их в значения температуры.
Описание средства измерений
Принципдействияконтроллеровоснованнасинхронноманалого-цифровом
преобразовании мгновенных значений входных сигналов в цифровые коды, из которых
формируются массивы оцифрованных выборок, с последующим вычислением значений
измеряемых величин из полученного массива данных в соответствии с встроенным
программным обеспечением.
Контроллеры являются аппаратно-программными устройствами, состоящими из набора
модулей трех типов по назначению:
– модули ввода/вывода внешних сигналов;
– функциональные модули;
– служебные модули.
1. Модули ввода/вывода состоят из основной (базовой) печатной платы, которая
содержит каналы ввода/вывода и процессорный узел с управляющим программным
обеспечением. На основную плату ряда модулей с целью расширения количества или типов
каналовввода/выводанапредприятии-изготовителеустанавливаетсядополнительная
(мезонинная) плата. Обозначение модулей ввода/вывода состоит из буквенной аббревиатуры
«АВ-ТУК» и, через дефис, четырехзначного цифрового идентификатора. Идентификатор с «00»
на конце имеют модули, состоящие из основной платы и допускающие установку
дополнительныхплат. Дополнительныеплаты обозначаются четырехзначным
идентификатором с «00» в начале.
У модулей с установленной дополнительной платой идентификатор содержит две пары
цифр, обозначающие входящие в них платы. Допускается выпуск комбинированных модулей
ввода/вывода с различными сочетаниями основной и дополнительной платы.
Модули ввода/вывода внешних сигналов представлены в следующей номенклатуре:
–модуливводаснормируемымиметрологическимихарактеристиками
унифицированных аналоговых сигналов и сигналов термопреобразователей сопротивления;
– модули ввода/вывода дискретных (контактных и бесконтактных) сигналов.
Номенклатура модулей и дополнительных плат ввода/вывода приведена в таблице 1.
Модули аналогового ввода серии АВ-ТУК-2х
Таблица 1 - Номенклатура и обозначение модулей и дополнительных плат ввода/вывода
ИдентификаторНаименование, состав сигналов ввода/выводаОбозначение
АВМР.426431.021
АВМР.426431.021-01
АВМР.687281.053
2100Модуль ввода аналоговых сигналов 8 каналов
±20 мA, ±5В
2121 Модуль ввода аналоговых сигналов 16 каналов
±20 мA, ±5В
0021Плата дополнительная ввода аналоговых сигналов
8 каналов ±20 мA, ±5В
2200Модуль ввода сигналов термопреобразователей
АВМР.426431.023
Лист № 2
Всего листов 12
Модули дискретного ввода-вывода серии АВ-ТУК-3х
Комбинированные модули
Идентификатор
Обозначение
2222
АВМР.426431.023-01
0022
Наименование, состав сигналов ввода/вывода
сопротивления 8 каналов 50М, 100М, 50П, 100П,
Pt100, Pt1000
Модуль ввода сигналов термопреобразователей
сопротивления 16 каналов 50М, 100М, 50П, 100П,
Pt100, Pt1000
Платадополнительнаявводасигналов
термопреобразователей сопротивления 8 каналов
50М, 100М, 50П, 100П, Pt100, Pt1000
АВМР.687281.074
АВМР.426433.017
АВМР.426433.017-01
АВМР.6872
АВМР.426436.001
АВМР.426436.001-01
3100 Модуль ввода дискретных сигналов 11 каналов
=220 В или ~230 В
3131 Модуль ввода дискретных сигналов 22 канала =220
В или ~230 В (две изолированных группы по 11
каналов)
0031Плата дополнительная ввода дискретных сигналов
11 каналов =220 В или ~230 В
3500 Модульвыводадискретныхсигналов4
изолированных электромагнитныхреле,
коммутационная способность контактов до
0,5/5,0 А для =220/30 В, 10 А для ~230 В
3535 Модульвыводадискретныхсигналов8
изолированных электромагнитныхреле,
коммутационная способность контактов до
0,5/5,0 А для =220/30 В, 10 А для ~230 В
0035 Платадополнительнаявыводадискретных
сигналов 4 изолированных электромагнитных реле,
коммутационнаяспособностьконтактовдо
0,5/5,0 А для =220/30 В, 10 А для ~230 В
АВМР.687281.051
АВМР.426431.021-04
АВМР.426436.001-03
21318 каналов ввода аналоговых сигналов ±20 мA, ±5В;
11 каналов ввода дискретных сигналов =220 В или
~230 В
3522 4изолированныхэлектромагнитныхреле,
коммутационнаяспособностьконтактов до
0,5/5,0 А для =220/30 В, 10 А для ~230 В 8 каналов
вводасигналов термопреобразователей
сопротивления 50М, 100М, 50П, 100П, Pt100,
Pt1000
3531 4изолированныхэлектромагнитныхреле,
коммутационная способность контактов до 0,5/5,0
А для =220/30 В, 10 А для ~230 В; 11 каналов
ввода дискретных сигналов =220 В или ~230 В
АВМР.426436.001-02
Лист № 3
Всего листов 12
2. Функциональные модули предназначены для выполнения специализированных задач
в системах автоматизации.
Обозначение функциональных модулей независимо от состава включает аббревиатуру
«АВ-ТУК» и через дефис двухзначный цифровой идентификатор.
Номенклатура и обозначение функциональных модулей приведены в таблице 2.
Функциональные автономные модули серии АВ-ТУК-4х*
Функциональные модули серии АВ-ТУК-8х
Таблица 2 - Номенклатура и обозначение функциональных модулей
ИдентификаторНаименование, состав сигналов ввода/выводаОбозначение
41Модульуправленияиконтролясоленоидов АВМР.687281.075
высоковольтноговыключателя 3 силовых
бесконтактных ключа =220 В, до 10 А на время до
300 мс; 3 канала ввода дискретных сигналов
управления типа «открытый коллектор»; 1 канал
вывода дискретного сигнала контроля целостности
соленоидов =24 В
81Модуль ввода сигналов переменного тока 6 АВМР.426431.022
каналов ввода тока с номинальным значением
1А/5А
82 Модуль ввода сигналов переменного напряжения и АВМР.426431.022-01
тока. 3 канала ввода напряжения с номинальным
значением 100/√3 В; 3 канала ввода тока с
номинальным значением 1А/5А
83 Модуль ввода сигналов переменного напряжения 6 АВМР.426431.022-02
каналоввводанапряжениясноминальным
значением 100/√3 В
84Модульконтролясостоянияизоляции АВМР.426431.022-03
высоковольтныхвводов3каналаввода
напряжения с номинальным значением 100/√3 В; 3
канала ввода тока с номинальным значением до 0,5
А
85 Модуль контроля и управления высоковольтным АВМР.426471.003
выключателем 12каналов вводадискретных
сигналов =220 В; 2 канала ввода дискретных
сигналов =24 В; 3 канала ввода тока до 100 А; 6
каналоввводанапряжения,сноминальным
значением 100/√3В 6 каналов вывода дискретных
сигналов типа «открытый кол-лектор», до 0,5 А, с
общей точкой низкого потенциала (эмиттеры) с
напряжением на закрытом коллекторе до =24
Примечание:*Автономныемодулисерии4хпредназначеныдлявыполнения
вспомогательных функций (согласование сигналов, преобразование уровней и прочее).
Модули не сопрягаются с информационной шиной крейта и могут иметь различную
конструкцию – для установки в крейте или вне его.
Лист № 4
Всего листов 12
3. Служебные модули обеспечивают организацию и управление работой контроллера и
подразделяются на:
–процессорные модули,управляющие работойконтроллера ивыполняющие
функциональные алгоритмы;
– модули расширенного интерфейсного обмена;
– модули управления и индикации;
– модули электропитания:
– вспомогательные платы и модули, обеспечивающие электрическое и интерфейсное
объединение модулей контроллера.
Обозначение модулей состоит из буквенной аббревиатуры «АВ-ТУК» и через дефис
двухзначного цифрового идентификатора типа.
Номенклатура и обозначение служебных модулей приведены в таблице 3.
Процессорные модули серии АВ-ТУК-1х
Интерфейсные модули серии АВ-ТУК-5х
Модули управления и индикации серии АВ-ТУК-6х
Вспомогательные модули серии АВ-ТУК-7х
Модули питания серии АВ-ТУК-9х
Таблица 3 - Номенклатура и обозначение служебных модулей
ИдентификаторНаименование, состав сигналов ввода/выводаОбозначение
12Модуль процессора на базе AM3352 Cortex A8 1
ГГц, 512 Мб DDR, 1×Ethernet 100BASE-T, 2×RS-
485, 1×(GPS/GNSS + 1PPS), 1×USB
АВМР.426419.016
51 Модуль интерфейсный 2×Ethernet 100BASE-T, с
поддержкой протоколов МЭК 61850-8.1, GOOSE и
МЭК 61850-9.2LE
АВМР.426419.015
62*Модуль дисплея. В составе модуля: дисплей 5,6’’,
пленочная клавиатура, до 8 светодиодов
АВМР.426476.006
71*Плата объединительная
72*Плата коммутатора ЛВС 8×Ethernet100BASE-T
74Модуль переходный
АВМР.687282.001
АВМР.687281.062
АВМР.426476.005
91 Модуль питания номинальная мощность 100 Вт; АВМР.436537.002
универсальный вход ~230 В, =220 В; выход =24 В,
с возможностью резервирования
Примечание: * Отмеченные служебные платы являются неотъемлемой частью крейта и
устанавливаются при его сборке на предприятии-изготовителе.
Контроллеры соответствует требованиям ГОСТ IEC 61131-2 (ГОСТ Р 51841) для
программируемых контроллеров и относятся к приборам контроля и регулирования
технологических процессов по ГОСТ Р 52931, при этом контроллеры в целом является
изделием второго порядка, а вставные модули – изделиями первого порядка.
Контроллеры проектируется и комплектуется по заказной спецификации, включающей в
себя следующие обязательные сведения:
– состав модулей ввода/вывода из номенклатуры или тип и количество требующихся
сигналов ввода/вывода;
– необходимость резервирования электропитания;
– необходимость органов управления и индикации;
– дополнительные интерфейсные входы, их количество и тип.
Лист № 5
Trial листов 12
Модификация контроллера определяет количество мест для установки модулей
ввода/вывода, функциональных и служебных модулей (кроме модулей, конструктивно
устанавливаемых вне каркаса и являющихся несъемной частью конструкции каркаса).
Возможные модификации контроллера АВ-ТУК приведены в таблице 4.
Пример записи контроллера АВ-ТУК в конструкторской документации и заказной
спецификации:
АВ-ТУК–XX.YYY
ХХ – модификация контроллера, определяющая количество крейтов и количество
мест для установки модулей ввода/вывода, функциональных и служебных
модулей.
YYY – порядковый номер модификации контроллера по составу устанавливаемых в нем
модулей. Указывается в Паспорте контроллера АВ-ТУК.
Количество
крейтов
Количество
устанавливаемых модулей
Таблица 4 - Модификации контроллеров АВ-ТУК
XXМодификация
01АВ-ТУК-01 (АВМР.424457.001-01)
02АВ-ТУК-02 (АВМР.424457.001-02)
03АВ-ТУК-03 (АВМР.424457.001-03)
04АВ-ТУК-04 (АВМР.424457.001-04)
05АВ-ТУК-05 (АВМР.424457.001-05)
1
2
3
4
1
до 10
до 20
до 30
до 40
до 5
В зависимости от модификации контроллеры выполняются в блочном каркасе 19’’
(84HP, 482,6 мм) или блочном каркасе (42HP, 269,24 мм) высотой 3U по ГОСТ Р МЭК 60297-3-
101 (крейте), в котором размещаются вставные блоки (модули) шириной 1,6’’ (8×5,08 мм) или
3,2’’ (16×5,08 мм). Контроллеры могут состоять из одного или нескольких крейтов.
Контроллеры могут устанавливаться на монтажную панель в электротехнические шкафы
одностороннего обслуживания или на направляющие 19’’ в электротехнические шкафы
одностороннего и двустороннего обслуживания, а также серверные стойки.
В составе контроллеров всех модификаций обязательно входят два основных модуля:
один процессорный модуль серии АВ-ТУК-1х и один модуль питания серии АВ-ТУК-9х.
Остальные модули устанавливаются в соответствии с требованиями заказа. В случае если в
крейте остаются свободные места, то в них устанавливаются заглушки.
Контроллеры допускают размещение модулей как в одном крейте (модификации АВ-
ТУК-01 и АВ-ТУК-05), так и в нескольких (модификации с АВ-ТУК-02 по АВ-ТУК-04). В этом
случае единственный процессорный модуль размещается в крейте, который становится
ведущим, а остальные крейты становятся ведомыми.
Размещение модулей в крейтах является свободным, в том числе при использовании
взаимно резервирующих модулей питания, однако формирование дискретных сигналов
неисправности питания предусмотрено только при их установке в позициях «1» и «2».
Необходимость установки модулей питания, их количество и резервирование в ведомых
крейтах определяется конкретным проектом.
При использовании нескольких крейтов в каждом из них в позиции «0» должен быть
установлен модуль переходный АВ-ТУК-74. Модули АВ-ТУК-74 должны быть объединены
последовательными кабельными связями начиная с ведущего крейта.
Лист № 6
Всего листов 12
Модуль процессорный АВ-ТУК-12
2100 2121 2200 2222
Модули аналогового ввода серии АВ-ТУК-2х
Конструкция модулей позволяет выполнение горячей замены (отключения или
подключения) модуля во время работы контроллера АВ-ТУК без выключения его питания.

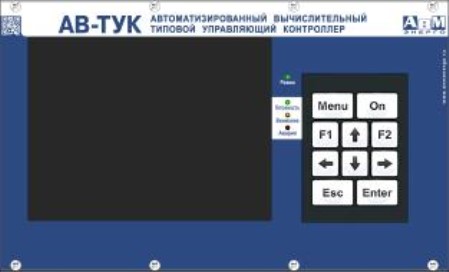

Общий вид контроллера и обозначение места пломбировки от несанкционированного
доступа приведены на рисунке 1.
Общий вид модулей приведен на рисунке 2.
Рисунок 1 - Общий вид контроллера (однокрейтовое исполнение) и обозначение места
пломбировки от несанкционированного доступа
Место пломбировки
Лист № 7
Всего листов 12
3100 3131 3500 3535
Модули дискретного ввода-вывода серии АВ-ТУК-3х
Модуль управления и контроля соленоидов высоковольтного выключателя АВ-ТУК-41
Модуль интерфейсный АВ-ТУК-51
Модули управления и индикации АВ-ТУК-62
Лист № 8
Всего листов 12
Модуль переходный АВ-ТУК-74
81 82 83 84 85
Модули функциональные серии АВ-ТУК-8х
Модуль питания АВ-ТУК-91
Рисунок 2 - Общий вид модулей
Программное обеспечение
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
измерений – «высокий».
Таблица 5 - Идентификационные данные программного обеспечения модуля АВ-ТУК-12
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОSCADA Sonica
Номер версии (идентификационный номер) ПО не ниже 7.76.18
Цифровой идентификатор ПО
Лист № 9
Всего листов 12
Таблица 6 - Идентификационные данные программного обеспечения модулей серии АВ-ТУК-
2х и АВ-ТУК-3х
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО AV-TUK-usio
Номер версии (идентификационный номер) ПО не ниже 1.02.004
Цифровой идентификатор ПО
Таблица 7 - Идентификационные данные программного обеспечения модулей АВ-ТУК-81, АВ-
ТУК-82 и АВ-ТУК-83
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО AV-TUK-m8x
Номер версии (идентификационный номер) ПО не ниже 1.01.006
Цифровой идентификатор ПО
Таблица 8 - Идентификационные данные программного обеспечения модулей АВ-ТУК-84
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОAV-TUK-m84
Номер версии (идентификационный номер) ПО не ниже 1.01
Цифровой идентификатор ПО
Таблица 9 - Идентификационные данные программного обеспечения модулей АВ-ТУК-85
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОAV-TUK-m85
Номер версии (идентификационный номер) ПО не ниже 1.02
Цифровой идентификатор ПО
Метрологические и технические характеристики
Значение
от -20 до +20
±0,25
от -5 до +5
±0,25
от -100 до +200
(от 29,82 до 88,52)
(от 59,64 до 177,04)
(от 60,26 до 175,86)
(от 602,6 до 1758,6)
(от 28,27 до 92,80)
(от 56,54 до 185,60)
Таблица 10 - Метрологические характеристики
Наименование характеристики
Диапазон измерений силы постоянного тока, мА
Пределы допускаемой приведенной к диапазону измерения
основной погрешности измерений силы постоянного тока, %
Диапазон измерений напряжения постоянного тока, В
Пределы допускаемой приведенной к диапазону измерения
основной погрешности измерений напряжения постоянного
тока, %
Диапазонизмеренийэлектрическогосопротивленияв
температурном эквиваленте (в соответствии с типом НСХ
50П, 100П, Pt100, Pt1000, 50М и 100М по ГОСТ 6651-2009),
ºC (Ом)
- для 50П
- для 100П
- для Pt100
- для Pt1000
- для 50М
- для 100М
Пределы допускаемой абсолютной основной погрешности
измерений электрического сопротивления в температурном
эквиваленте, °С
±0,5
Лист № 10
Всего листов 12
Значение
100/√3
от 0,1∙U
ном
до 2,2∙U
ном
±(0,1+0,1∙U
ном
/U)*
±0,15
±0,15
1 или 5
0,5
Наименование характеристики
Номинальное значение напряжения переменного тока U
ном
(для модулей АВ-ТУК-81, -82, -83, -84, -85), В
Диапазон измерений напряжения переменного тока (для
модулей АВ-ТУК-81, -82, -83, -84, -85), В
Пределы допускаемой относительной основной погрешности
измерений напряжения переменного тока (для модулей АВ-
ТУК-81, -82, -83), %
Пределы допускаемой приведенной к диапазону измерения
основной погрешности измерений напряжения переменного
тока (для модулей АВ-ТУК-84), %
Пределы допускаемой абсолютной основной погрешности
измерений напряжения переменного тока (для модулей АВ-
ТУК-85), В
Номинальные значения силы переменного тока I
ном
(для
модулей АВ-ТУК-81, -82, -83, -85), А
Номинальное значения силы переменного тока I
ном
(для
модулей АВ-ТУК-84), А
Диапазон измерений силы переменного тока (для модулей
АВ-ТУК-81, -82, -83), А
Диапазон измерений силы переменного тока (для модулей
АВ-ТУК-85), А
Диапазоны измерений силы переменного тока (для модулей
АВ-ТУК-84выбираютсяпрограммноизприведенных
диапазонов), мА
от 0,1∙I
ном
до 2,0∙I
ном
от 0 до 2,0∙I
ном
от 2,0∙I
ном
до 20,0∙I
ном
от 0 до 31,2
от 0 до 62,5
от 0 до 125
от 0 до 250
от 0 до 500
от 0 до 1000
±(0,1+0,1∙I
ном
/I)**
±0,02 / 0,1
±0,2 / 1,0
±0,2
от 40 до 70
±0,05
Пределы допускаемой относительной основной погрешности
измерений силы переменного тока (для модулей АВ-ТУК-81,
-82, -83), %
Пределы допускаемой абсолютной основной погрешности
измерений силы переменного тока для режимов 1А / 5А (для
модулей АВ-ТУК-85), А
- для диапазона от 0 до 2,0∙I
ном
- для диапазона от 2,0∙I
ном
до 20,0∙I
ном
Пределы допускаемой приведенной к диапазону измерения
основной погрешности измерений силы переменного тока
(для модулей АВ-ТУК-84), %
Диапазоны измерений частоты переменного тока (для
модулей АВ-ТУК-81, -82, -83, -84, -85), Гц
Пределы допускаемой абсолютной основной погрешности
измерений частоты переменного тока (для модулей АВ-ТУК-
81, -82, -83, -84, -85), Гц
Диапазоны измерений угла фазового сдвига (для модулей
АВ-ТУК-81, -82, -83, -84), …
о
±180
Пределы допускаемой абсолютной основной погрешности
измерений угла фазового сдвига, …
о
- для модулей АВ-ТУК-81, -82, -83
- для модулей АВ-ТУК-84
±0,2
±0,03
Лист № 11
Всего листов 12
Наименование характеристикиЗначение
Нормальные условия применения:
- температура окружающей среды,
о
Сот +15 до +25
- относительная влажность, % от 30 до 80
- атмосферное давление, кПа от 84 до 106
Пределы допускаемых дополнительных погрешностей измерений от изменения температуры
окружающей среды в диапазоне рабочих температур равны пределам основных погрешностей
измерений.
Примечания:
* где U – измеренное значение напряжения, В
** где I – измеренное значение силы тока, А
Значение
от 90 до 264
50
от 127 до 370
100
135
485
285
7,0
Таблица 11 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
напряжения переменного тока, В
частота переменного тока, Гц
напряжения постоянного тока, В
Потребляемая мощность, В·А, не более
Габаритные размеры средства измерений, мм, не более (одного
крейта)
- высота
- ширина
- глубина
Масса, кг, не более:
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от -25 до +70
до 95 при +30
°
С
от 80 до 106
20
50000
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Сервисное ПО для ПК на жестком носителе CD-
ROM/DVD-ROM
Руководство по эксплуатации
Обозначение
Таблица 12 - Комплектность средства измерений
Наименование
Контроллер автоматизированный вычислительный
типовой управляющий АВ-ТУК
Количество
1 шт.
1 шт.
Паспорт
1 экз.
1 экз.
Методика поверки
АВМР.424457.001 ПС
АВМР.424457.001 РЭ
МП 206.1-066-2019
1 экз.
Лист № 12
Всего листов 12
Поверка
осуществляется по документу МП 206.1-066-2019 «Контроллеры автоматизированные
вычислительные типовые управляющие АВ-ТУК. Методика поверки», утвержденному
ФГУП «ВНИИМС» 19 июня 2019 г.
Основные средства поверки:
Калибратор универсальный Fluke 9100, Регистрационный № 25985-09;
Калибратор переменного тока Ресурс-К2, Регистрационный № 31319-12;
Приборэлектроизмерительныйэталонныймногофункциональный
«Энергомонитор-3.1КМ», Регистрационный № 52854-13;
Магазин сопротивлений измерительный МСР-60М, Регистрационный № 2751-71.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к контроллерам
автоматизированным вычислительным типовым управляющим АВ-ТУК
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
АВМР.424457.001 ТУ. Контроллеры автоматизированные вычислительные типовые
управляющие АВ-ТУК. Технические условия
Изготовитель
Общество с ограниченной ответственностью «АВМ-Энерго» (ООО «АВМ-Энерго)
ИНН 7722785400
Юридический адрес: 111024, г. Москва, ул. 2-я Кабельная, дом 2, стр.9
Телефон: +7 (495) 673-81-47
E-mail:
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29908-14 | Системы автоматизированные метеорологические информационно-измерительные | АМИИС-ЯМАЛ-М | ООО "Информ-техника", г.Новосибирск | 1 год | Перейти |
| 18777-99 | Комплексы измерительные вычислительные проверки параметров блоков релейных | СИРБК | ООО "Парк ЖД", г.Екатеринбург | 2 года | Перейти |
| 59779-15 | Контроллеры | EPack™ | Фирма "Eurotherm Ltd.", Великобритания | 3 года | Перейти |
| 67134-17 | Комплексы измерительно-вычислительные проекта ЗапСиб-2 ПАЗ Yokogawa | Нет данных | Фирма "Yokogawa Deutschland GmbH", Германия | 3 года | Перейти |
| 83303-21 | Системы информационно-измерительные управляющие | ВС-301М | Общество с ограниченной ответственностью "Висом" (ООО "Висом"), г. Смоленск | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
