Линзметры автоматизированные многофункциональные ЛЭМ-1, ГРСИ 76075-19
Номер госреестра:
76075-19
Наименование СИ:
Линзметры автоматизированные многофункциональные
Обозначение типа:
ЛЭМ-1
Производитель:
ООО "Многопрофильная компания Меран", г.Котельники
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74996
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Линзметры автоматизированные многофункциональные ЛЭМ-1
Назначение средства измерений
Линзметры автоматизированные многофункциональные ЛЭМ-1 (далее – линзметры)
предназначены для измерений параметров линз и призм при поверке наборов пробных очковых
линз и призм и скиаскопических линеек.
Описание средства измерений
Принцип действия линзметров основан на принципах геометрической оптики и автома-
тическом цифровом анализе изображения сетки коллиматора при помощи встроенной ЭВМ.
При помещении измеряемой линзы в держателе, цифровая фотокамера автоматически наводит-
ся на резкое изображение сетки коллиматора. Затем по параметрам искажения изображения
вычисляются необходимые характеристики линзы.
Линзметры представляют собой компактный настольный прибор, все узлы которого
смонтированы в корпусе. Основной блок линзметра (LM-7) состоит из следующих узлов:
- жидкокристаллический цветной сенсорный монитор, на котором отражается вся ин-
формация о проводимых измерениях;
- панель управления на мониторе, предназначенная для настройки линзметра и измене-
ния режимов работы;
- держатель для линз, предназначенный для фиксации зажимом оптического элемента в
необходимом положении на опоре для линз.
-маркировочный узел, предназначенный для отметки оптического центра и направления
главных сечений на линзе.
Линзметры снабжены центрирующим устройством, которое обеспечивает фиксацию из-
меряемой линзы.
Для предотвращения несанкционированного вмешательства в конструкцию изделия,
линзметры пломбируются с задней стороны прибора.
На линзметрах имеются шильдики с указанием наименования и типа линзметра, изгото-
вителя, заводской номер и год выпуска прибора.

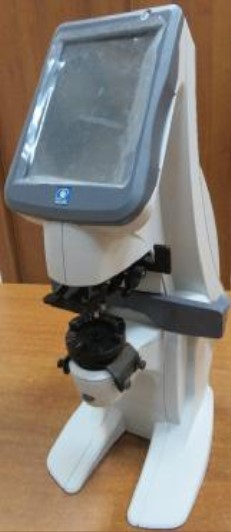

Общий вид линзметров ЛЭМ-1 и схема их маркировки представлены на рисунке 1.

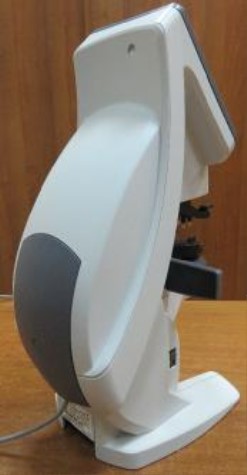

Схема пломбирования линзметров от несанкционированного доступа представлена на
рисунке 2.
Лист № 2
Всего листов 5
Программное обеспечение
В линзметрах используется встроенное программное обеспечение, которое устанавлива-
ется изготовителем основного блока непосредственно в ПЗУ системы.
Программное обеспечение предназначено для управления линзметром, контроллером
внутренних исполнительных механизмов и измерительных устройств и его настроек, а также
для обеспечения функционирования интерфейса, обработки информации, полученной от изме-
рительных устройств в процессе проведения измерений.
Идентификационные данные (признаки) метрологически значимой части программного
обеспечения линзметров указаны в таблице 1.
Рисунок 2 – Схема пломбирования линзметров ЛЭМ -1 от несанкционированного доступа
места пломбирования
- защитная пленка
Рисунок 1 – Общий вид линзметров ЛЭМ-1 и схема маркировки
OOO «МКМ»
ЛЭМ-1
линзметр
автоматизированный
многофункциональный
Зав. № 01
Лист № 3
Всего листов 5
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО
LM
Номер версии (идентификационный номер) ПО
не ниже 1.0.4
Цифровой идентификатор ПО Данные являются собственностью
производителя и являются защищён-
ными для доступа дилера и
пользова-
телей
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий» в соответствии с Р 50.2.077 – 2014.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
Диапазон измерений сферической вершинной рефракции,
дптрот –25 до +25
Диапазон измерений призматического действия, пр дптр от 0,5 до 12
Пределы допускаемой абсолютной погрешности измерений
сферической вершинной рефракции, дптр:
в диапазоне от 0 до
±
6,00 дптр включ.
±
0,03
в диапазоне св.
±
6,00 до
±
20,00 дптр включ.
±
0,06
в диапазоне св.
±
20,00 дптр
±
0,09
Пределы допускаемой абсолютной погрешности измерений
призматического действия, пр дптр:
в диапазоне от 0,50 до 5,00 пр дптр включ.
±
0,06
в диапазоне св. 5,00 до 10,00 пр дптр включ.
±
0,12
в диапазоне св. 10,00 пр дптр
±
0,16
Пределы допускаемой абсолютной погрешности измерений
углов,
°
±
1
Пределы допускаемого отклонения параллельности столика
для линз относительно линии «0°-180
°
» угловой шкалы,
°
±
1
Пределы допускаемой абсолютной погрешности нанесения
маркером оптического центра, мм
±
0,4
Пределы допускаемой абсолютной погрешности нанесения
маркером оси,
°
±
1
Примечание - Метрологические характеристики определены для зеленой линии
«е» ртутного спектра.
Значение
от –10 до +10
от 0 до 20
от 1 до 180
Таблица 3 - Основные технические характеристики
Наименование характеристики
Диапазон показаний:
- цилиндрической вершинной рефракции, дптр
- призматического действия, пр дптр
- угловой шкалы, º
Дискретность показаний:
- вершинной рефракции, дптр
- призматического действия, пр дптр
- угловой шкалы, º
0,01; 0,06; 0,12; 0,25
0,01; 0,06; 0,12; 0,25
1
Лист № 4
Всего листов 5
от +15 до +30
Значение
Продолжение таблицы 3
Наименование характеристики
Электропитание от сети переменного тока:
- напряжением, В
- частотой, Гц
Потребляемая мощность, В·А, не более
Монитор
Интерфейс
220±22
50/60
50
Сенсорный TFT LCD ЖК-
экран,
5,7’’
RS-232C: 1 порт
USB2.0 HOST: 1 порт
USB2.0 FUNC: 1 порт
240×410×200
3,7
Габаритные размеры (Д×В×Ш), мм, не более
Масса, кг, не более
Условия эксплуатации:
-
диапазон рабочих температур,
о
С
-
относительная влажность воздуха (без конденсации), %, не
более
-
атмосферное давление, кПа
от 30 до 80
от 80 до 106
Знак утверждения типа
наносится на корпус линзметра методом наклеивания и на титульный лист руководства по экс-
плуатации типографским способом.
Комплектность средства измерений
-
1
Обозначение
LM-7
-----
Количество
1
1
1
1
1
1
Таблица 4 - Комплектность средства измерений
Наименование
Основной блок линзметра
Центрирующее устройство
Кабель электропитания сетевой
Кабель соединительный
Чехол пылезащитный
Комплект запасных частей и принадлежностей
Диск с драйверами установки USB порта (оп-
ционно)
Руководство по эксплуатации
Методика поверки
-
МП 014.М44-19
1
1
Поверка
осуществляется по документу МП 014.М44-19 «ГСИ. Линзметры автоматизированные много-
функциональныеЛЭМ-1.Методикаповерки»,утвержденномуФГУП«ВНИИОФИ»
26 февраля 2019 г.
Основные средства поверки:
Государственный первичный эталон единиц оптической силы очковой оптики
ГЭТ 205-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к линзметрам
ЛЭМ-1
ГОСТ Р 50606-93 (ИСО 8598-93) Оптика и оптические приборы. Диоптриметры
МИ 3439-2014 ГСИ. Государственная поверочная схема для средств измерений оптиче-
ской силы очковой оптики
ТУ 33.20.65-001-20110682-2018 Линзметр автоматизированный многофункциональный
ЛЭМ-1. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Многопрофильная компания Меран»
(ООО «МКМ»)
ИНН 5027258165
Адрес: 140055, Московская область, г. Котельники, ул. Кузьминская, д. 13, пом. XV
Телефон: +7 (495) 973-63-15
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт оптико-физических измерений»
Адрес: 119361 г. Москва, ул. Озёрная, д. 46
Телефон: +7 (495) 437-56-33; факс: +7 (495) 437-31-47
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измере-
ний в целях утверждения типа № 30003-2014 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
