Источники газортутные термодиффузионные ТИГР-1, ГРСИ 76073-19
Номер госреестра:
76073-19
Наименование СИ:
Источники газортутные термодиффузионные
Обозначение типа:
ТИГР-1
Производитель:
ООО "НПЭФ "ЭкОН", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.09.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74994
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники газортутные термодиффузионные ТИГР-1
Назначение средства измерений
Источники газортутные термодиффузионные ТИГР-1 (далее – источники газортутные)
предназначены для воспроизведения единицы массовой концентрации ртути при получении
газортутной смеси и применяются при поверке и калибровке анализаторов ртути.
Описание средства измерений
Принцип действия источников газортутных основан на эффекте квазистационарной
диффузии бинарной газовой системы, возникающем в капилляре небольшого диаметра,
заполненном газом-носителем, с помещенным на дно небольшим количеством металлической
ртути, при фиксированной температуре. Формирование ртутно-газовой смеси происходит в
смесительной камере, где при обдуве газом-разбавителем чистое вещество (металлическая
ртуть) диффундирует в поток газа с постоянной скоростью.
Конструктивно источники газортутные выполнены в виде настольных приборов,
состоящих из следующих основных блоков:
- встроенный блок индикации и управления;
- встроенный блок термостатирования и термоизоляции;
- капсула со встроенным капилляром и диффузионной камерой;
- сетевой блок питания.
Общий вид источников газортутных представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 1 - Общий вид источников газортутных с указанием мест нанесения маркировки и
места нанесения знака поверки
Места нанесения маркировки
Место нанесения знака поверки
Лист № 2
Всего листов 5
Программное обеспечение
Управление процессом создания газортутной смеси в источниках газортутных
осуществляется с помощью специального программного обеспечения TIGRS-1. Программное
обеспечение служит для настройки источников газортутных, воспроизведения необходимых
параметров газортутной смеси, включая анализ и обработку полученных данных.
ПО имеет пользовательский интерфейс, ввод данных производится с помощью клавиш
управления, расположенных на передней панели прибора. Данные выводятся на графический
дисплей.
Программное обеспечение (ПО) имеет идентификационные данные, указанные
в таблице 1.
Значение
TIGRS-1
не ниже 1.01
Таблица 1 - Идентификационные данные
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
-
Программное обеспечение записано в энергонезависимой памяти микропроцессора,
размещенного внутри корпуса источника газортутного, и не доступно для внешней
модификации. Программное обеспечение и его окружение являются неизменными, средства
для программирования или изменения метрологически значимых функций отсутствуют.
Установка обновленных версий ПО допускается только представителями предприятия –
изготовителя.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.

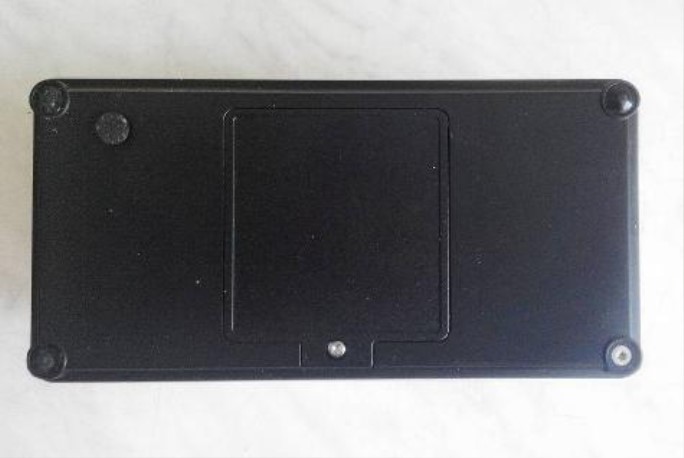

Рисунок 2 - Схема пломбировки источников газортутных от несанкционированного доступа
Место пломбирования
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон воспроизведения массовой концентрации
ртути в газортутной смеси при скорости потока газа-
разбавителя 1 л/мин, нг/м
3
от 1000 до 20000
±10
Пределы относительной погрешности воспроизведения
массовой концентрации ртути в газортутной смеси, %
Стабильности воспроизведения массовой концентрации
ртути при непрерывной работе в течение 8 часов, %, не
более
5
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Объемный расход газортутной смеси при скорости
потока газа-разбавителя 1 л/мин, дм
3
/мин
от 0,99 до 1,01
120
от 59,9 до 60,1
от 0,2 до 5,0
от 110 до 230
от 50 до 60
115
120
200
1,5
от +20 до +30
80
от 84 до 106,7
Время установки рабочего режима, мин
Время проведения одного измерения, с
Диапазон скорости потока газа-разбавителя, л/мин
Параметры электрического питания
1)
:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, не более %
- атмосферное давление, кПа
__________________
_
____
_
1)
Электропитание осуществляется через адаптер, входящий в комплект поставки.
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на
металлическом шильде на корпусе прибора металлографическим методом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Источник газортутный термодиффузионный ТИГР-1
Диффузионная камера
Газовый шланг длиной 2 м
Сетевой адаптер
Фильтр ртутепоглотительный с комплектом сменных фильтров
Обозначение
-----
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Лист № 4
Всего листов 5
Продолжение таблицы 4
Наименование
Паспорт
Обозначение
-
Количество
1 экз.
Руководство по эксплуатации
Методика поверки
-1 экз.
МП 028.Д4-171 экз.
Поверка
осуществляетсяподокументуМП028.Д4-17«ГСИ.Источникигазортутные
термодиффузионные ТИГР-1. Методика поверки», утвержденному ФГУП «ВНИИОФИ»
21 марта 2017 г.
Основные средства поверки:
Государственный стандартный образец состава водного раствора ионов ртути
ГСО 8004-93 (массовая концентрация ионов ртути 1,0 мг/см
3
; границы относительной
погрешности концентрации элемента 1% при доверительной вероятности Р=0,95)
Комплекс универсальный ртутеметрический УКР-1МЦ (регистрационный номер в
Федеральном информационном фонде 13455-12)
Счетчик барабанный с жидким затвором РГ-7000 (регистрационный номер в
Федеральном информационном фонде 11229-88)
СекундомермеханическийСОСпр(регистрационныйномервФедеральном
информационном фонде 11519-11)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус источников газортутных термодиффузионных (место
нанесения указано на рисунке 1).
Нормативные и технические документы, устанавливающие требования к источникам
газортутным термодиффузионным ТИГР-1
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в жидких и твердых веществах и материалах. Основные положения
ТУ4317-015-41987679-16ТермодиффузионныйисточникгазортутныйТИГР-1.
Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная Экологическая
Фирма «ЭкОН» (ООО «НПЭФ «ЭкОН»)
ИНН 7726058609
Юридический адрес: 115598, г. Москва, ул. Загорьевская, д. 10, корп.4
Адрес: 125363, г. Москва, ул. Новопоселковая, д. 6, корп. 217
Телефон: +7 (495) 580-73-94
Факс: +7 (495) 580-73-94
E-mail:
Лист № 5
Всего листов 5
средств
научно-
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
