Системы термометрии волоконно-оптические распределенного типа ASTRO E5, ГРСИ 76072-19
Номер госреестра:
76072-19
Наименование СИ:
Системы термометрии волоконно-оптические распределенного типа
Обозначение типа:
ASTRO E5
Производитель:
ООО "Инверсия-Сенсор", г.Пермь
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.09.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74993
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы термометрии волоконно-оптические распределенного типа ASTRO E5
Назначение средства измерений
Системы термометрии волоконно-оптические распределенного типа ASTRO E5 (далее –
системы) предназначены для измерений распределения по расстоянию (длине) температуры в
оптическом волокне.
Описание средства измерений
Принцип действия систем основан на неупругом рассеянии света – комбинационном
(рамановском)рассеянииимпульсноголазерногоизлучения,распространяющегосяв
оптическом волокне. Спектр рассеянного излучения имеет две боковые составляющие –
стоксовскую и антисктоксовскую. Отношение интенсивностей указанных составляющих
комбинационного рассеяния зависит от температуры оптического волокна. Значения
интенсивностей стоксовской и антисктоксовской компонентов рассеянного излучения
регистрируют в зависимости от времени для множества точек вдоль оптического волокна,
таким образом, после соответствующей обработки сигналов, получая распределение
температуры оптического волокна по его длине.
Основными элементами системы являются источник монохроматического света –
импульсный лазер (лазерный диод), оптическое волокно, спектрометр, позволяющий проводить
измерения спектров излучения, испытавшего обратное рассеяние, а также элементы
электронно-вычислительной техники. Все указанные элементы объединены в единый блок
обработки.
Системы выпускаются в следующих модификациях: ASTRO E52x, ASTRO E54x, ASTRO
E56x и ASTRO E58x. Модификации различаются типом оптических волокон (ОВ),
минимальным временем измерений, пространственным разрешением, а также количеством
оптических каналов от 1 до 16, число которых определяет переменная x от 0 до 5.
Конструктивно система представляет собой портативный прибор в прямоугольном
корпусе с волоконно-оптическими и электрическими разъёмами, вынесенными на лицевую или
заднюю панели. Блок обработки предназначен для применения согласно маркировкам
взрывозащиты [Ex op is Ga] IIC, [Ex op is Ma] I регламентирующим применение оборудования,
расположенного вне взрывоопасной зоне и связанного с искробезопасными цепями «op is» с
оборудованием, установленным во взрывоопасной зоне.
Управление прибором осуществляется с помощью персонального компьютера (ПК)
через интерфейс Ethernet или аналог.
Общий вид систем, обозначение места нанесения знака поверки представлены на
рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
маркировки представлены на рисунке 2.

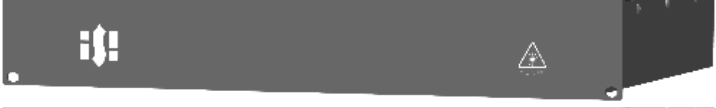

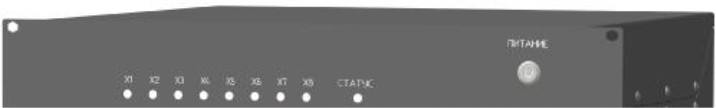

Рисунок 1 – Общий вид систем, обозначение места нанесения знака поверки
Место
нанесения
знака поверки
Лист № 2
Всего листов 6

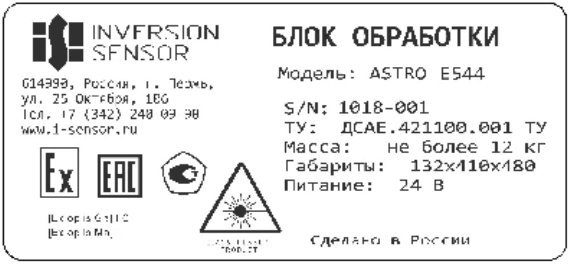

Рисунок 2 – Схема пломбировки от несанкционированного доступа, обозначение места
нанесения маркировки
Программное обеспечение
Программное обеспечение
«
ASTRO DTS Client» (далее по тексту – ПО), входящее в
состав систем, выполняет функции задания условий измерений, обработки данных и
отображения информации на экране ПК.
ПО разделено на метрологически значимую часть, которая прошита в памяти прибора и
интерфейсная часть, которая запускается на ПК и служит для отображения, обработки и
сохранения результатов измерений.
ПО прошитое в памяти прибора защищено от несанкционированного доступа путем
пломбирования в области крепежных винтов корпуса прибора.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОASTRO DTS Client
Номер версии (идентификационный номер) ПО, не ниже 1.2.0
Цифровой идентификатор ПО -
Место
нанесения
маркировки
Места
пломбирования
Место
нанесения
маркировки
взрывоопасности
Лист № 3
Всего листов 6
Метрологические и технические характеристики
ASTRO E58x
750,0
от 800 до 80000
Таблица 2 - Метрологические характеристики
Значение
Наименование характеристикиASTROASTROASTRO
E52xE54xE56x
Пространственное разрешение
1
, м4,0 1,0 0,5
Диапазон измерений длины, м от 10 до 16000
Пределы допускаемой абсолютной
погрешности измерений длины
2
, м±(1 + 5·10
-5
·L + δ)
Диапазон измерений температуры, °С:
- стандартныйот –55 до +80
- повышенный
3
от –55 до +120
- расширенный
4
от –55 до +300
от –55 до +100
--
±1,0
±1,0
-
-
Пределы допускаемой абсолютной
погрешности измерений температуры в
стандартном диапазоне
5
, °С, для
времени измерений:
- 60 с ±0,5
- 600 с ±0,2
Пределы допускаемой абсолютной
погрешности измерений температуры в
повышенном диапазоне
5
, °С, для
времени измерений:
- 60 с±1,0
- 600 с±0,5
________________________
1
Пространственное разрешение (S) для многомодовых систем указано для значений
длины до 1000 м; для значений длины более 1000 м пространственная разрешающая
способность определяется по формуле S*=S+(L-1000) · 10
-4
, где L – длина оптического
волокна, м;
2
где δ – разрешение по пространственной выборке (шаг дискретизации, см. таблицу 3),
L – длина оптического волокна, м;
3
При использовании ОВ с полиимидным защитным покрытием;
4
При использовании ОВ со специальным защитным покрытием;
5
При длине измерительного участка ОВ не менее 100 метров для систем с многомодовым ОВ
и не менее 4000 метров для систем с одномодовым ОВ.
Лист № 4
Всего листов 6
ASTRO E58x
1
При использовании германо-силикатного ОВ со специальным покрытием;
2
Исполнение 220АС – питание от сети переменного тока;
3
Исполнение 24DС – питание от сети постоянного тока.
Таблица 3 – Основные технические характеристики
Значение
Наименование характеристикиASTROASTROASTRO
E52xE54xE56x
Диапазон показаний температуры
1
, °С от –270 до +800
Минимальный шаг дискретизации, м1,0 0,25 0,1
Минимальное время измерений, с 0,1
Тип подключаемого оптическогоМногомодовые ОВ стандарта
волокна G.651 и совместимые
-
1,0
10,0
Одномодовые ОВ
стандарта G.652 и
совместимые
100
Длина ОВ, км, не более2; 4; 6; 8; 12; 16; 32
Количество каналов при х:
0; 1; 2; 3; 4; 51; 2; 4; 6; 8; 16
Параметры электрического питания:
‒ напряжение переменного тока
2
, В
от 160 до 242
‒ частота переменного тока
2
, Гц от 49 до 63
‒ напряжение постоянного тока
3
, В от 20 до 32
60
Потребляемая мощность, Вт, не более45
Габаритные размеры, мм, не более:
- высота132
- ширина480
- длина425
Масса, кг, не более10
Условия эксплуатации:
Температура окружающей среды, °С
при исполнении системы:
- в стандартном корпусеот +5 до +50
- в корпусе для увеличенного
диапазона температур от –20 до +60
- во взрывобезопасном корпусе от +10 до +40
Относительная влажность воздуха при
температуре +40 °С, без конденсата, %,
не более95
Атмосферное давление, кПа от 84 до 106,7
_____
_
__________
__
_______
__
__________
__
___
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации системы печатным способом и в
виде наклейки на заднюю панель корпуса базового блока системы
Лист № 5
Всего листов 6
Комплектность средства измерений
-
Обозначение
Количество
Таблица 4 - Комплектность средства измерений
Наименование
Система термометрии волоконно-оптическая
распределенного типа ASTRO E5
1
-
-
-
-
-
МП 010.Ф3-19
-
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 шт.
Ethernet – кабель
Кабель питания
Диск с ПО
Паспорт
Руководство по эксплуатации
Методика поверки
Инструмент для очистки оптических разъемов
______________
_
_________
1
Модификация системы поставляется в соответствии с заказом.
Поверка
осуществляется по документу МП 010.Ф3-19 «ГСИ. Системы термометрии волоконно-
оптическиераспределенноготипаASTROE5.Методикаповерки»,утвержденному
ФГУП «ВНИИОФИ» 25 марта 2019 г.
Основные средства поверки:
- Государственный первичный специальный эталон единицы длины и времени
распространения сигнала в световоде, средней мощности, ослабления и длины волны
оптического излучения для волоконно-оптических систем связи и передачи информации по
ГОСТ 8.585-2013;
- измеритель температуры двухканальный прецизионный МИТ 2.05 (регистрационный
номер Федерального информационного фонда по обеспечению единства измерений 29933-05);
- термометр сопротивления платиновый вибропрочный ТСПВ-1 (регистрационный
номер Федерального информационного фонда по обеспечению единства измерений 50256-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на переднюю панель блока обработки системы (место нанесения
указано на рисунке 1).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
термометрии волоконно-оптическим распределенного типа ASTRO E5
ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины
и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны
для волоконно-оптических систем связи и передачи информации
Приказ Министерства связи и массовых коммуникаций Российской Федерации № 184 от
25 декабря 2009 г. Об утверждении перечня измерений, относящихся к сфере государственного
регулирования обеспечения единства измерений, в части компетенции Министерства связи и
массовых коммуникаций Российской Федерации
ТР ТС 012/2011 О безопасности оборудования для работ во взрывоопасных средах
ТР ТС 020/2011 Электромагнитная совместимость технических средств
ТР ТС 004/2011 О безопасности низковольтного оборудования
ТехническиеусловияДСАЕ.421100.001ТУ.Системытермометрииволоконно-
оптические распределенного типа ASTRO E5
Лист № 6
Всего листов 6
Изготовитель
Общество с ограниченной ответственностью «Инверсия-Сенсор» (ООО «Инверсия-С»)
ИНН 5408227286
Адрес: 614990, г. Пермь, ул. 25 Октября, д. 106
Телефон: +7 (342) 240-09-86
Е-mail:
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 81322-21 | Системы автоматизированные дистанционного контроля температуры | АСДКТ-01 | Общество с ограниченной ответственностью "Зерноприбор" (ООО "Зерноприбор"), г. Краснодар | 4 года | Перейти |
| 67195-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Компрессорная | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 23466-02 | Системы измерений количества и показателей качества нефти № 607 | Нет данных | Филиал по разработке и внедрению АС ОДУ ЗАО "Пермский центр по АСУ", г.Пермь | 5 лет | Перейти |
| 48490-11 | Системы для измерений силы и моментов силы (тензовесы) | ТВ | ФГУП "ЦНИИ машиностроения", г.Королев | 1 год | Перейти |
| 69214-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Г-20 | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
