Номер госреестра:
76062-19
Наименование СИ:
Компараторы массы
Обозначение типа:
AX
Производитель:
Фирма "Mettler-Toledo GmbH", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74983
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Компараторы массы AX
Назначение средства измерений
Компараторы массы АХ (далее - компаратор) предназначены для измерений массы
методом замещения, а также для сличений эталонных и рабочих гирь.
Описание средства измерений
Принцип действия компараторов основан на компенсации нагрузки, приложенной к
грузоприемному устройству, магнитной силой Лоренца, действующей на катушку с током в
магнитном поле постоянного магнита. Катушка механически связана через рычажную систему с
грузоприемным устройством так, что проходящей по ней электрический ток уравновешивает
приложеннуюнагрузку.Электрическийток,пропорциональныйвеличиненагрузки,
преобразуется в цифровой сигнал и обрабатывается контроллером, после чего результат
измерения выводится на дисплей терминала.
Конструктивно компараторы состоят из взвешивающего модуля и модуля управления.
Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее
устройство, систему электромагнитной компенсации и устройство обработки цифровых
данных. Терминал модуля управления оснащен сенсорной панелью для отображения
результатов измерений и управления компаратором.
Компараторы АХ выпускаются в тринадцати модификациях: АХ106, АХ106Н, АХ107Н,
АХ206, АХ1006, АХ1005, АХ2005, АХ1004, АХ10005, АХ12004, АХ16004, АХ32004, АХ64004,
различающихся максимальными допускаемыми нагрузками, дискретностью отсчета, пределами
допускаемого значения среднего квадратического отклонения результата измерений разности
масс (СКО) для 10-и взаимозависимых циклов АВА, габаритными размерами.
Взвешивающий модуль компараторов модификаций AX106, AX106H, AX107H, АХ206,
AX1004, AX1005, AX1006, АХ2005, AX10005, AX12004 состоит из двух раздельных блоков -
измерительного и процессорного, соединенных друг с другом специальным кабелем.
Компараторы модификаций AX106, AX106H, AX107H, АХ206, AX1004, AX1005,
AX1006, АХ2005, AX10005 имеют подвесную грузоприемную платформу (чашку), компаратор
AX12004 дополнительно имеет устройство нагружения в виде поворотной платформы с двумя
площадками и ручным управлением.
Модификации AX106H, AX107H, AX1006, AX10005, AX16004 и AX32004 имеют
устройство нагружения в виде поворотной платформы с четырьмя площадками и
автоматическим управлением.
Компараторы укомплектованы двумя внутренними грузами для их автоматической
настройки. Компараторы имеют дополнительные встроенные грузы-противовесы: AX106,
AX106H, AX107H, AX1004, AX1005, AX2005 – 4 груза, AX10005 и АX1006 – 8 грузов, AX206,
AX12004 – 5 грузов, AX16004 - 11 грузов, AX32004 – 13 грузов, имеющие разные номинальные
значения массы, которые позволяют производить определение мер массы методом сличения до
наибольшего предела измерения.
Компараторы имеют следующие режимы работы:
- юстировки чувствительности встроенным грузом;
- автоматического выключения.
Компараторы оснащены стеклянным защитным кожухом с возможностью конфигурации
его формы.
Терминал компараторов имеет графический интерфейс TouchScreen (сенсорный
дисплей) для выбора функций управления компараторами.
Лист № 2
Всего листов 8
Компараторы имеют следующие устройства и функции:
- индикации стабильности показаний (Stability Detector);
- фильтрации вибраций (Weighing Quality Adaptor);
- управления инерционностью взвешивания (Weighing Mode Adaptor);
- взвешивания в различных единицах измерения массы (г, мг, мкг, карат);
- счета количества взвешиваемых образцов;
- настройки встроенными грузами или внешней гирей;
- автоматического запроса на выполнение настройки при изменении температуры
(proFACT);
- автоматического открывания защитного кожуха (SmartSense);
- аналоговой индикации нагрузки (SmartTrac);
- хранения в памяти и вызов до 8-ми индивидуальных конфигураций методов
взвешивания;
- задания нижней границы индикации диапазона взвешивания.
Встроенный настраиваемый последовательный интерфейс передачи данных стандарта
RS232C/CL и, дополнительно устанавливаемый интерфейс LocalCan, позволяют подключение
различных периферийных устройств (принтеров: RS-P42, LC-P43, LC-P45; дополнительного
дисплея RS/LC-BLD; ножной педали LC-FS, компьютера и т.п.). Интерфейс LocalCan позволяет
подключить одновременно к компараторам до 5-ти различных периферийных устройств.
Электропитание компараторов осуществляется от сети переменного тока через блок
питания (адаптер).
Общий вид компараторов представлен на рисунках 1, 2 и 3.

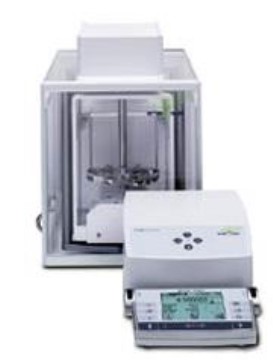

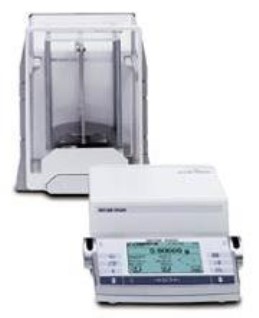

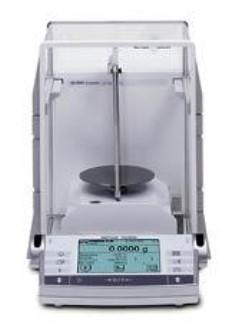

АХ106НАХ107НАХ106, АХ206
Рисунок 1 – Общий вид компараторов АХ106Н, АХ107Н и АХ106, АХ206
Лист № 3
Всего листов 8
АХ1004АХ1005АХ1006

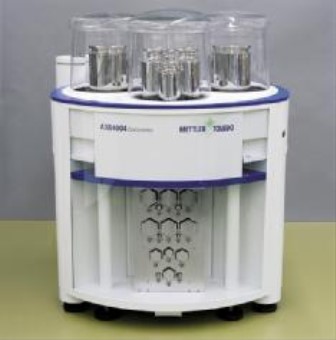

Рисунок 2 – Общий вид компараторов АХ1004, АХ1005 и АХ1006

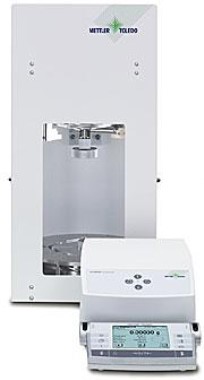

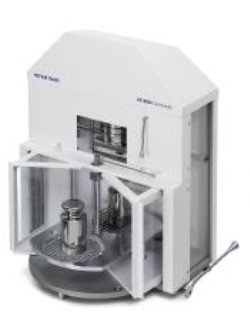

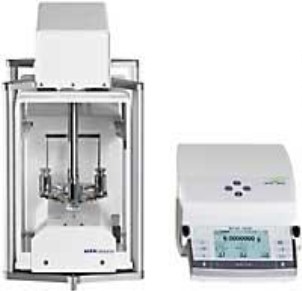

АХ10005АХ2005АХ12004
AX16004, AX32004, AX64004
Рисунок 3 – Общий вид компараторов АХ10005, АХ2005, АХ12004 и
AX16004, AX32004, AX64004
Лист № 4
Всего листов 8
Рисунок 4 – Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки на модуль управления

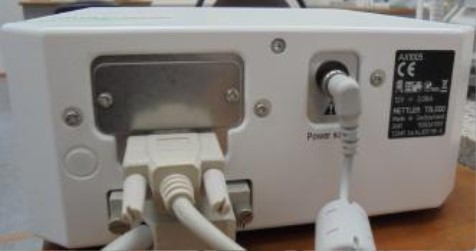

Рисунок 6 – Пример заводской маркировки компараторов
Программное обеспечение
В компараторах используется встроенное программное обеспечение (ПО), ПО
взвешивающего модуля выполняет функции по сбору и передаче измерительной информации;
ПО модуля управления – по обработке, представлению и хранению измерительной
информации.
Компараторымогутбытьдополнительнооснащеныавтономным
ПО MC Link или AX Control.
Идентификация программы осуществляется путем просмотра номера версии в меню
раздела «Параметры» – «О системе».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений компараторов соответствует среднему уровню по Р 50.2.077-2014.
Рисунок 5 – Защитная пломба
Для защиты компараторов от несанкционированной настройки и вмешательства,
которые могут привести к искажению результатов измерений, модуль управления пломбируют
поверх винтов стяжки корпуса контрольной этикеткой изготовителя. В случае вскрытия
контрольная этикетка деформируется путем разделения контрольного рисунка, на месте
удаленияостаётсянесмываемыйследотэтикетки.Схемапломбировкиот
несанкционированного доступа, обозначение места нанесения знака поверки на модуль
управления представлены на рисунке 4.
Место пломбировки
Место нанесения знака поверки
Лист № 5
Всего листов 8
Влияние ПО учтено при нормировании метрологических характеристик.
Значение
Идентификационные данные (признаки)
Взвешивающий
модуль
Модуль
управления
Номер версии (идентификационный номер
ПО) *
1.00
1.00
Таблица 1 - Идентификационные данные ПО
Идентификационное наименование ПО
-
-
* Номер версии (идентификационный номер) ПО не ниже указанного.
Метрологические и технические характеристики
Наименование
характеристики
100
от 0 до 11
Таблица 2 – Метрологические характеристики
Значение для модификации
AX106AX106HAX107HAX206AX1006
111
0,0010,0001
211 1011
0,001
Максимальная нагрузка, г
Дискретность (d), мг
Наибольшее значение разности
сличаемых масс, мг
150500
Диапазон измерений
(электромагнитной компенсации), г
0,0020,0012
0,00060,00250,0015
Пределдопускаемогозначения
среднего квадратического отклоне-
ния(СКО) результата измерений
разности масс для 10-и взаимозави-
симых циклов АВА, мг
Пределы допускаемой абсолютной
погрешности результата измерений
разности масс, в долях от пределов
допускаемой погрешности гири
±1/3±1/3
±1/3±1/3±1/3
Наименование
характеристики
1000
5000
от 0 до109
от 0 до11
от 0 до 111
0,015
0,15
Таблица 3 – Метрологические характеристики
Значение для модификации
AX1005AX2005AX1004AX10005AX12004
Максимальная
нагрузка, г
1109210911091001112111
Дискретность (d), мг
0,010,10,010,1
Наибольшее значение разности
сличаемых масс, мг
100010001500
Диапазон измерений
(электромагнитной компенсации), г
Пределдопускаемогозначения
среднего квадратического отклоне-
ния(СКО) результата измерений
разности масс для 10-и взаимозави-
симых циклов АВА, мг
0,0150,0250,05
Лист № 6
Всего листов 8
Наименование
характеристики
Продолжение таблицы 3 – Метрологические характеристики
Значение для модификации
AX1005AX2005AX1004AX10005AX12004
Пределы допускаемой абсолютной
погрешности результата измерений
разности масс, в долях от пределов
допускаемой погрешности гири
±1/3±1/3±1/3±1/3±1/3
Наименование
характеристики
0-260
Таблица 4 – Метрологические характеристики
Значение для модификации
AX16004AX32004AX64004
16260 3226064260
0,1
500050005000
0,10,150,2
Максимальная нагрузка, г
Дискретность (d), мг
Наибольшее значение разности
сличаемых масс, мг
Диапазон измерений (электромаг-
нитной компенсации), г
Пределдопускаемогозначения
среднего квадратического отклоне-
ния(СКО) результата измерений
разности масс для 10-и взаимозави-
симых циклов АВА, мг
Пределы допускаемой абсолютной
погрешности результата измерений
разности масс, в долях от пределов
допускаемой погрешности гири
±1/3±1/3±1/3
Наименование характеристики
Значение
от 187 до 242
от 49 до 51
24
+15, +25
0,5
Таблица 5 – Основные технические характеристики
Времяустановленияпоказаний (среднее), с
от 3 до 20
Параметрыэлектрическогопитания:
1) электропитание от сети переменного тока через адаптер
– напряжениепеременноготока, В
– частотапеременноготока, Гц
2) электропитание от аккумуляторной батареи, В
Потребляемая мощность, В·А, не более60
Условия эксплуатации:
- предельные значения температуры (T
min
, T
max
), ºС
- максимально допустимое изменение температуры в течение 12 часов, °С
-относительная влажность воздуха, %, для модификаций:
АХ106, АХ206, АХ1005, АХ2005, АХ1004, АХ12004
AX107H, АХ106Н, АХ1006, АХ10005, АХ16004, АХ32004, АХ64004
-максимально допустимое изменение влажности за 12 часов, %
Средний срок службы, лет
Вероятность безотказной работы за 2000 ч
от 40 до 70
от 45 до 60
5
10
0,95
Лист № 7
Всего листов 8
Обозначение
модификации
Масса, кг,
не более
241, 433, 289
224, 366, 94
13,5
1200, 1200, 1500
224, 366, 94
292,5
Таблица 6 – Основные технические характеристики
Габаритные размеры
взвешивающего модуля
(длина, ширина, высота),
мм, не более
241, 433, 289
346, 514, 432
346, 514, 432
Габаритные размеры
модуля управления, (длина,
ширина, высота),
мм, не более
224, 366, 94
226, 370, 155
226, 370, 155
10
23
25
315, 720, 850
800, 620, 950
226, 370, 155
224, 366, 94
85
62,5
AX106, AX206
AX106H, AX107H
AX1006
AX2005, AX1005,
AX1004
AX10005
AX12004
AX16004, AX32004,
AX64004
Знак утверждения типа
наносится на модуль управления в виде наклейки, типографским способом на титульный лист
руководства по эксплуатации.
Комплектность средства измерений
Таблица 7 – Комплектность компараторов массы АХ
Наименование
Компаратор массы АХ (модификация по заказу)
Адаптер сетевого питания
Руководство по эксплуатации
Методика поверки
ОбозначениеКол-во
- 1 шт.
- 1 шт.
- 1 шт.
МП 2301-0179-20191 экз.
Поверка
осуществляется по документу МП 2301-0179-2019 «ГСИ. Компараторы массы АХ. Методика
поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14.05.2019 г.
Основные средства поверки:
- гириэталонные 1-го, 2-го, 3-го разряда по Государственной поверочной схеме,
утвержденной Приказом Росстандарта от 29 декабря 2018 № 2818.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на модуль управления, как указано на рисунке 4.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к компараторам
массы АХ
Приказ Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной
поверочной схемы для средств измерений массы»
Техническая документация Mettler-Toledo GmbH, Швейцария
Лист № 8
Всего листов 8
Изготовитель
Mettler-Toledo GmbH, Швейцария
Адрес: Im Langacher, 8606, Greifensee, Switzerland
Телефон: +41 44 944 22 11
Факс: +41 44 944 30 60
Web-сайт:
E-mail:
Заявитель
АО «Меттлер-Толедо Восток»
Адрес: 101000, г. Москва, Сретенский б-р 6/1, стр. 1, комнаты 8, 10 ,16
Телефон: +7 (495) 777-70-77
Факс: +7 (495) 777-70-77
Web-сайт:
E-mail:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 58828-14 | Система измерительная массового расхода (массы) высокоуглеродистой фракции цеха №01 НПЗ ОАО "ТАИФ-НК" | Нет данных | НПЗ ОАО "ТАИФ-НК", г.Нижнекамск | 2 года | Перейти |
| 74904-19 | Система измерительная массового расхода и массы воды поз. OVE031F ПАО "Нижнекамскнефтехим" | Нет данных | ПАО "Нижнекамскнефтехим", г.Нижнекамск | 2 года | Перейти |
| 70585-18 | Расходомеры-счетчики массового расхода и массы жидкости | ЭРМАСС.НТ | ООО ИПП "Новые Технологии", г.Уфа | 2 года | Перейти |
| 11342-88 | Весы настольные для определения массы и стоимости продуктов | 9026ВП-6Д13 | АООТ "Тулиновский приборостроительный завод", пос.Тулиновка | 1 год | Перейти |
| 54553-13 | Установки измерения объема или массы сжиженных газов | УИЖГЭ | ООО "Ливенка", г.Ливны | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
