Номер госреестра:
76061-19
Наименование СИ:
Сигнализаторы загазованности
Обозначение типа:
СЗ-Ai
Производитель:
ООО "Центр Инновационных технологий-Плюс" (ЦИТ-Плюс), г.Саратов
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74982
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сигнализаторы загазованности СЗ-Ai
Назначение средства измерений
СигнализаторызагазованностиСЗ-Aiпредназначеныдлянепрерывного
автоматического контроля концентрации оксида углерода или углеводородного газа в воздухе и
выдачи сигнализации о превышении установленных пороговых значений.
Описание средства измерений
Принцип действия сигнализаторов загазованности СЗ-Ai (далее - сигнализаторы):
- сигнализаторов углеводородного газа - полупроводниковый;
- сигнализаторов оксида углерода - электрохимический.
Способ отбора пробы - диффузионный.
При превышении концентрации порогового уровня производится выработка звуковых,
световых и управляющих сигналов в соответствии с логикой работы сигнализаторов.
Сигнализаторыпредставляютсобойстационарныеодноканальныеприборы
непрерывного действия.
Конструктивно сигнализаторы выполнены в прямоугольном корпусе из ударопрочного
пластика, внутри которого расположены: электронная плата с сенсором и элементами
сигнализации.
На лицевой стороне расположены кнопка «Контроль», индикаторы режимов работы и
отверстие для доступа воздуха к сенсору.
На задней стороне расположено отверстие для доступа к органу настройки
сигнализатора «Калибровка», защищенное разрушаемой наклейкой для предотвращения
несанкционированных действий, а также отверстие для крепления на вертикальную
поверхность.
В нижней части корпуса расположены разъемы для внешних присоединений.
Сигнализаторы выпускаются в следующих модификациях (исполнениях):
- СЗ-1-1Аi и СЗ-1-1Аi/485 - сигнализаторы загазованности метаном (природным газом) с
одним порогом срабатывания;
- СЗ-2-2Ai и СЗ-2-2Ai/485 - сигнализаторы загазованности оксидом углерода (далее –
СО) с двумя порогами срабатывания.
Исполнения СЗ-1-1Аi и СЗ-2-2Ai имеют дискретные входные и выходные сигналы,
исполнения СЗ-1-1Аi/485 и СЗ-2-2Ai/485 – цифровой интерфейс связи.
Внешний вид сигнализаторов, место нанесения знака утверждения типа и место
опломбирования от несанкционированного доступа приведены на рисунках 1, 2 и 3.
Лист № 2
Всего листов 6
а)СЗ-1-1Ai иСЗ-1-
1Ai/485
б) СЗ-2-2Ai и СЗ-2-2Ai/485

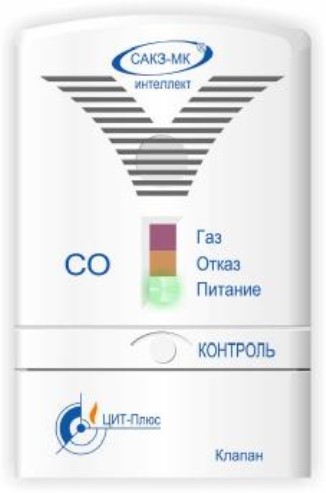

Рисунок 1 - Общий вид сигнализаторов загазованности СЗ-Ai, вид спереди
а)СЗ-1-1Ai иСЗ-1-
1Ai/485
б) СЗ-2-2Ai и СЗ-2-2Ai/485

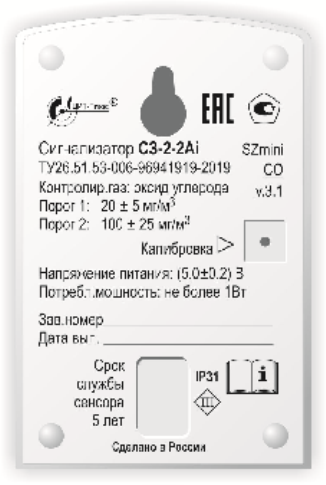

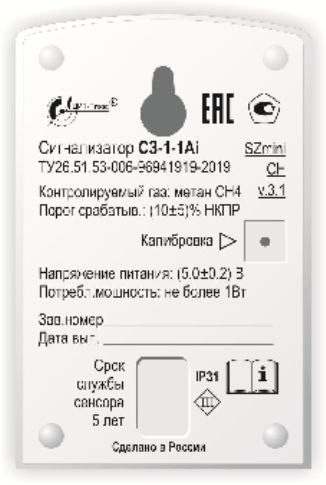

Рисунок 2 - Общий вид сигнализаторов загазованности СЗ-Ai, вид сзади
Лист № 3
Всего листов 6

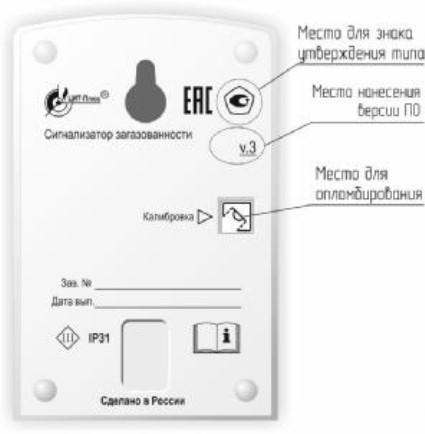

Рисунок 3 – Схема пломбировки от несанкционированного доступа и
место нанесения знака утверждения типа
Программное обеспечение
Сигнализаторыимеютвстроенноепрограммноеобеспечение(далее–ПО),
разработанное изготовителем специально для непрерывного автоматического контроля
концентрации определяемых компонентов в воздухе и выдачи сигнализации о превышении
установленного порогового значения.
Встроенное ПО сигнализаторов обеспечивает выполнение следующих основных функций:
а) метрологически значимая часть:
–обработкуизмерительнойинформацииотпервичногоизмерительного
преобразователя (сенсора);
–сравнениеизмеренныхзначенийсодержанияопределяемогокомпонентас
установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;
– проведение настройки сигнализатора;
б) метрологически незначимая часть:
– прием дискретных сигналов от внешних устройств;
– формирование звуковой и световой сигнализации;
– формирование дискретных выходных сигналов;
– формирование выходного сигнала в формате цифрового интерфейса связи;
– формирование импульсного сигнала управления электромагнитным клапаном;
– самодиагностика аппаратной части сигнализатора.
Метрологически значимая часть ПО сигнализаторов реализует следующие расчетные
алгоритмы:
- вычисление значений концентрации определяемого компонента в воздухе рабочей
зоны по данным от первичного измерительного преобразователя (сенсора);
- сравнение вычисленного значения с заданными при настройке порогов значениями.
Идентификационные данные
(признаки)
V3.1
V3.1
Таблица 1 - Идентификационные данные программного обеспечения
Значение
СЗ-1-1AiСЗ-1-1Ai/485СЗ-2-2AiСЗ-2-2Ai/485
Szmini_CH Szmini_CH_485
Szmini_CO Szmini_CO_485
Идентификационное
наименование ПО
Номер версии
(идентификационный номер) ПО
Лист № 4
Всего листов 6
Продолжение таблицы 1
Значение
Идентификационные данные
(признаки)
СЗ-1-1AiСЗ-1-1Ai/485СЗ-2-2AiСЗ-2-2Ai/485
Цифровой идентификатор ПО––
CRC-16CRC-16
Алгоритм расчета цифрового
идентификатора ПО
Примечание - номер версии ПО должен быть не ниже указанного в таблице, где первая цифра
обозначает метрологически значимую часть, вторая цифра - метрологически незначимую часть
ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Значение
Наименование характеристики
Время срабатывания, с, не более
* – значение НКПР по ГОСТ 30852.19-2002
Таблица 2 - Метрологические характеристики
СЗ-1-1AiСЗ-2-2Ai
СЗ-1-1Ai/485 СЗ-2-2Ai/485
10–
±5–
– 20
– 100
Порог срабатывания сигнализатора для поверочного
компонента метана, % НКПР*
Пределы допускаемой абсолютной погрешности
срабатывания сигнализатора, % НКПР
Концентрация оксида углерода, вызывающая срабатывание
сигнализатора, мг/м
3
– по уровню «Порог 1»
– по уровню «Порог 2»
Пределы допускаемой абсолютной погрешности
срабатывания сигнализатора, мг/м
3
– по уровню «Порог 1»
– по уровню «Порог 2»
– ±5
– ±25
1560
Потребляемая мощность, В∙А (Вт), не более
1,0 (1,0)
Средняя наработка на отказ, ч, не менее
30000
Таблица 3 – Основные технические характеристики
Наименование характеристики
Время установления рабочего режима (прогрева), с, не более
Габаритные размеры (высота×ширина×длина), мм, не более
Масса, кг, не более
Значение
30
90×58×32
0,1
Напряжение питания, В:
– с адаптером питания от сети переменного тока частотой (50±1) Гц
– без адаптера питания – от внешнего источника постоянного тока
230±23
5,0±0,2
Условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность воздуха, %, при температуре +25 °C
- атмосферное давление, кПа
от -10 до + 40
от 20 до 80
от 86 до 106,7
Лист № 5
Всего листов 6
Знак утверждения типа
наносится типографским способом на корпус сигнализатора, а также титульные листы паспорта
и руководства по эксплуатации.
Комплектность средства измерений
1 шт.
ЯБКЮ.421453.031 РЭ
ЯБКЮ.421453.031-01 РЭ
1 экз.
ЯБКЮ.421453.031 ПС
ЯБКЮ.421453.031-01 ПС
1 экз.
Методика поверки
РТ-МП-6076-448-2019
1 экз.
Количество
Обозначение
СЗ-1-1Аi и СЗ-1-1Аi/485
СЗ-2-2Ai и СЗ-2-2Ai/485
-
1 шт.
Таблица 4 – Комплектность средства измерений
Наименование
Сигнализатор загазованности (исполнение по
заказу)
Адаптер питания
Руководство по эксплуатации:
- для исполнений СЗ-1-1Аi и СЗ-1-1Аi/485
- для исполнений СЗ-2-2Ai и СЗ-2-2Ai/485
Паспорт:
- для исполнений СЗ-1-1Аi и СЗ-1-1Аi/485
- для исполнений СЗ-2-2Ai и СЗ-2-2Ai/485
Поверка
осуществляется по документу РТ-МП-6076-448-2019 «ГСИ. Сигнализаторы загазованности
СЗ-Аi. Методика поверки», утверждённому ФБУ «Ростест-Москва» 26 июня 2019 г.
Основные средства поверки:
- стандартные образцы состава искусственной газовой смеси в воздухе (Air-МЗ-1)
(регистрационный номер в Федеральном информационном фонде 10703-2015) в баллонах под
давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документе.
Нормативные и технические документы, устанавливающие требования к сигнализаторам
загазованности СЗ-Ai
Приказ Росстандарта № 2664 от 14.12.2018 Об утверждении государственной поверочной
схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие
технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ТУ26.51.53-006-96941919-2019 Сигнализаторы загазованности типа СЗ-Ai. Технические
условия
Изготовитель
Общество с ограниченной ответственностью «Центр Инновационных Технологий –
Плюс» (ООО «ЦИТ-Плюс»)
ИНН 6452927377
Адрес: 410010, г. Саратов, ул. 1-й Пугачевский поселок, д. 44Б
Телефон/факс: +7 (8452) 64-46-29, +7 (8452) 64-70-57, +7 (8452) 69-32-23
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест–Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон:+7 (495) 544-00-00
Web-cайт:
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
