Номер госреестра:
76047-19
Наименование СИ:
Анализаторы спектра
Обозначение типа:
FPL1003, FPL1007
Производитель:
Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74968
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра FPL1003, FPL1007
Назначение средства измерений
Анализаторы спектра FPL1003, FPL1007 предназначены для измерений амплитудно-
частотных характеристик спектра радиотехнических сигналов.
Описание средства измерений
Принцип действия анализаторов спектра FPL1003, FPL1007 основан на гетеродинном
переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке
с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. В
низкочастотной области предусмотрена непосредственная подача сигнала с частотой до 2 МГц
на АЦП в обход смесителя. Информация о сигнале, полученная в блоке цифровой обработки,
выводится на экран прибора в виде спектрограмм и цифровых значений.
Конструктивно анализаторы спектра FPL1003, FPL1007 выполнены в виде переносного
моноблока, на передней панели которого расположены органы управления, входной
высокочастотный разъем и жидкокристаллический цветной дисплей. Для работы в составе
автоматизированных систем анализаторы спектра обеспечивают подключение по интерфейсам
LAN и GPIB (опционально).
Модификации анализаторов спектра FPL1003, FPL1007 отличаются диапазоном частот и
могут иметь следующие опции:
B4 – кварцевый опорный генератор повышенной точности;
B5 - плата дополнительных интерфейсов (выход ПЧ; контроль генератора шума);
B10 – интерфейс GPIB;
B22 – предусилитель;
B25 – электронный аттенюатор с шагом 1 дБ;
В30 - питание от сети постоянного тока;
В31 – встроенная аккумуляторная батарея;
B40 – полоса анализа 40 МГц;
K7 – измерительный демодулятор АМ/ЧМ;
K9 – поддержка преобразователей мощности NRPxx;
K30 – измерение коэффициента шума;
K54 – измерения ЭМС;
K70 – анализ сигналов c квадратурной модуляцией.
Общий вид анализаторов спектра FPL1003, FPL1007 и обозначение места нанесения
знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Лист № 2
Всего листов 8

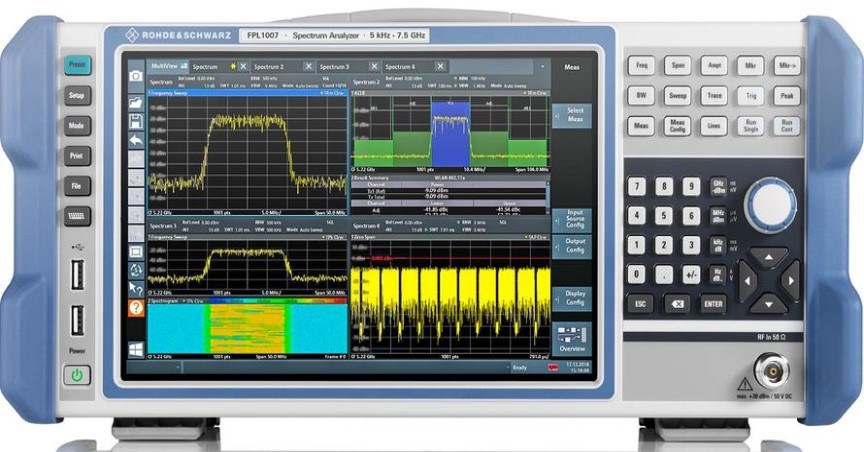

Рисунок 1 - Общий вид анализаторов спектра FPL1003, FPL1007

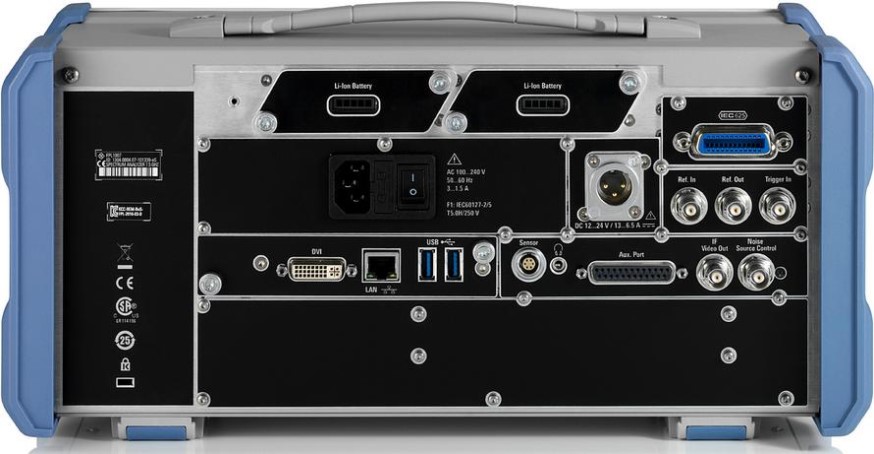

Рисунок 2 - Схема пломбировки анализаторов спектра FPL1003, FPL1007 от
несанкционированного доступа
Место
пломбировки
Модификация анализатора Место нанесения
знака утверждения
типа
Лист № 3
Всего листов 8
Программное обеспечение
Программное обеспечение «FW FPL» предназначено для управления режимами работы
анализаторов спектра FPL1003, FPL1007,обработки измерительных сигналов, управления
работой анализаторов в процессе проведения измерений, отображения хода измерений.
Программное обеспечение «FW FPL» предназначено только для работы с анализаторами
спектра FPL1003, FPL1007 и не может быть использовано отдельно от измерительно-
вычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части.
Влияние программного обеспечения не приводит к выходу метрологических характеристик
анализаторов спектра FPL1003, FPL1007 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОFW FPL
Номер версии (идентификационный номер) ПО не ниже 1.40
Цифровой идентификатор ПО-
Метрологические и технические характеристики
10
Значение
3
от 5·10
3
до 3·10
9
от 5·10
3
до 7,5·10
9
±1·10
-6
±1·10
-7
Таблица 2 – Метрологические характеристики
Наименование характеристики
12
Диапазон частот, Гц FPL1003
FPL1007
Номинальное значение частоты опорного кварцевого генератора,
МГц
Пределы допускаемой основной относительнойштатно
погрешности частоты опорного генератора
d
ОП
опция B4
Пределы допускаемой абсолютной погрешности измерений
частоты F
ИЗМ
в режиме частотомера, Гц
Разрешение частотомера R, Гц
Диапазон установки полос обзора, Гц
±
(
d
ОП
∙ F
ИЗМ
+ R)
1
0; от 10 до полного
диапазона частот
-99
-105
-110
-130
от 1 до 10
7
Уровень фазовых шумов на частоте 1 ГГц в1 кГц
полосе пропускания 1 Гц относительно уровня
10 кГц
несущей, при отстройке от несущей, дБ, не более
100 кГц
1 МГц
Полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом
1-2-3-5, Гц
Полосы пропускания фильтров ПЧ по уровню минус 6 дБ для
опции K54, Гц
Полосы пропускания видеофильтра с шагом 1-2-3-5, Гц
10, 100, 200, 1·10
3
,
9·10
3
, 10·10
3
, 100·10
3
,
120·10
3
от 1 до 10
7
Лист № 4
Всего листов 8
см. таблицу 3
±0,2
±0,2
±0,1
±0,2
±0,1
±0,5
±0,8
17
Продолжение таблицы 2
12
Полоса анализа сигналов, Гц штатно
опция В40
Диапазон измеряемых уровней, дБ (1 мВт)
3
10·10
6
40·10
6
от среднего уровня
шумов до +30
±0,3
Средний уровень собственных шумов, приведенный к полосе
пропускания 1 Гц, в диапазоне частот, в зависимости от состояния
предусилителя, дБ (1 мВт), не более
Пределы допускаемой относительной погрешности измерений
уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте
50 MГц, дБ
Неравномерность амплитудно-частотнойот 3 МГц до
характеристики относительно уровня на частоте3 ГГц включ.
50 MГц при выключенном предусилителе и
св. 3 до 7,5 ГГц
значениях аттенюатора СВЧ от 10 до 40 дБ, в
диапазоне частот, дБ, не более
±0,6
Диапазон перестройки аттенюатора СВЧ с шагом 5 дБ, дБ
от 0 до 45
13
Пределы допускаемой относительной погрешности измерений
уровня мощности входного сигнала из-за переключения ослабления
входного аттенюатора на частоте 50 МГц относительно ослабления
10 дБ, дБ
Пределы допускаемой относительнойПП < 100 кГц
погрешности измерений уровня мощности
входного сигнала из-за переключения полосыПП ≥ 100 кГц
пропускания (ПП) фильтров ПЧ относительно
полосы пропускания 10 кГц, дБ
Пределы допускаемой относительной погрешности измерений
уровня мощности входного сигнала из-за нелинейности шкалы (при
отношении сигнал/шум не менее 16 дБ), в диапазоне измерений
уровня от 0 до минус 70 дБ, дБ
Пределы допускаемой относительнойот 3 МГц до
погрешности измерений уровня мощности3 ГГц включ.
входного сигнала в диапазоне от минус 50 дБ до
0 дБ относительно опорного уровня
минус 10 дБ (1 мВт), при отношении сигнал/шум
с
в
. 3 до 7,5 Г
Г
ц
не менее 20 дБ, значениях аттенюатора СВЧ 10
дБ, 20 дБ, 30 дБ, 40 дБ, выключенном
предусилителе, при уровне доверительной
вероятности 0,95 в зависимости от диапазона
частот, дБ
Относительный уровень интермодуляционныхот 10 МГц до
искажений 3-го порядка L
ИМ3
, выраженный в виде 300 МГц включ.
точки пересечения 3-го порядка (TOI), всв. 0,3 до
диапазоне частот при выключенном3 ГГц включ.
предусилителе, дБ (1 мВт), не менее
св. 3 до 7,5 ГГц
15
TOI = (2·L
смес.
- L
ИМ3
)/2, где L
смес.
– уровень входного сигнала смесителя, дБ (1 мВт)
Лист № 5
Всего листов 8
-70
от 0 до 100
Окончание таблицы 2
132
Уровень подавления каналов приема зеркальных частот и
промежуточных частот, дБ относительно несущей, не более
Уровень остаточных сигналов комбинационныхсв. 1 МГц до
частот, в диапазоне частот, дБ (1 мВт), не более7,5 ГГц-90
КСВН входа (значение аттенюатора СВЧ 10 дБ),от 10 МГц до
в диапазоне частот, не более7,5 ГГц2,2
Измерительный демодулятор К7
Диапазон измерений пикового значения коэффициента
амплитудной модуляции, %
Пределы допускаемой абсолютной погрешности измерений
коэффициента амплитудной модуляции (К
ам
) при частоте±(0,2 + 0,01·К
ам
)
модулирующего сигнала не более 1 МГц, %
Наибольшая девиация частоты входного сигнала для сигналов с
частотной модуляцией в диапазоне несущих частот при частоте1
модулирующего сигнала не более 1 МГц, МГц
Пределы допускаемой абсолютной погрешности измерений
девиации частоты (при полосе анализа от 3,3·(F
мод
+ F
дев
) до±(0,01·(F
мод
+ F
дев
) +
10·(F
мод
+ F
дев
), где F
мод
– модулирующая частота, F
дев
– девиация 20)
частоты), Гц
Анализ сигналов с квадратурной модуляцией К70
Остаточное среднеквадратическое значение100 кГц0,6
векторной ошибки модуляции для модуляции
1 МГц0,9
QPSK и частоты несущей 1 ГГц в зависимости от
скорости модуляции, %, не более
(опция В40)
10 МГц1,1
Таблица 3 - Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, в
диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более
Диапазон частотПредусилитель выключенПредусилитель включен
от 100 кГц до 3 МГц включ. -140 -
св. 3 до 5 МГц включ.-140-155
св. 5 до 10 МГц включ.-149-155
св. 10 МГц до 2 ГГц включ.-149-163
св. 2 до 3 ГГц включ.-149-162
св. 3 до 5 ГГц включ.-143-158
св. 5 до 7 ГГц включ.-140-156
св. 7 до 7,5 ГГц-140-155
Лист № 6
Всего листов 8
Значение
тип N, «розетка»
от 100 до 240
от 50 до 400
от 12 до 24
250
400
8
408
´
186
´
235
от +15 до +35
от 40 до 90
Таблица 4 - Основные технические характеристики
Наименование характеристики
Разъем СВЧ входа
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Напряжение питания постоянного тока (опция В30), В
Потребляемая мощность, Вт, не болеештатно
с опцией B31
Масса без опций, кг, не более
Габаритные размеры (ширина
´
высота
´
глубина), мм
Рабочие условия применения:
- температура окружающей среды,
°
С
- относительная влажность воздуха, %
Условия хранения и транспортирования:
- температура окружающей среды,
°
С
- относительная влажность воздуха, %, не более
Время прогрева, мин
Средняя наработка на отказ, лет
от -20 до +70
90
30
10
Знак утверждения типа
наносится на переднюю панель анализаторов спектра FPL1003, FPL1007 в соответствии с
рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским
способом.
Комплектность средства измерений
Таблица 5 – Комплектность средства измерений
Обозначение
2
FPL1003 или FPL1007
B4
Количество
3
1 шт.
по отдельному заказу
B5
по отдельному заказу
B10
B22
B25
по отдельному заказу
по отдельному заказу
по отдельному заказу
B30
по отдельному заказу
B31
по отдельному заказу
Наименование
1
Анализатор спектра
Опция кварцевого опорного генератора
повышенной точности
Опцияплатыдополнительных
интерфейсов(выход ПЧ;контроль
генератора шума и др.)
Опция интерфейса GPIB
Опция предусилителя
Опцияэлектронногоаттенюаторас
шагом 1 дБ
Опция питания от сети постоянного
тока
Опция встроенной аккумуляторной
батареи
Опция полосы анализа 40 МГц
Опция измерительного демодулятора
АМ/ЧМ
B40
K7
по отдельному заказу
по отдельному заказу
Лист № 7
Всего листов 8
Обозначение
K9
Количество
по отдельному заказу
K30
K54
K70
по отдельному заказу
по отдельному заказу
по отдельному заказу
Продолжение таблицы 5
Наименование
Опция поддержки преобразователей
мощности NRPxx
Опция измерения коэффициента шума
Опция измерения ЭМС
Опция анализа сигналов c квадратурной
модуляцией
Комплект ЗИП
Руководство по эксплуатации
Методика поверки
-
-
РТ-МП-6078-441-2019
1 компл.
1 экз.
1 экз.
Поверка
осуществляется по документу РТ-МП-6078-441-2019 «ГСИ. Анализаторы спектра FPL1003,
FPL1007. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12 июля 2019 года.
Основные средства поверки:
-стандартчастотырубидиевыйGPS-12RG(регистрационныйномерв
Федеральном информационном фонде 43830-10);
-частотомер универсальный CNT-90 (регистрационный номер в Федеральном
информационном фонде 41567-09);
-ваттметр проходящей мощности СВЧ NRP-Z28 (регистрационный номер в
Федеральном информационном фонде 43643-10);
-ваттметр проходящей мощности СВЧ NRP-Z98 (регистрационный номер в
Федеральном информационном фонде 43643-10);
-аттенюатор ступенчатый R&S RSC (регистрационный номер в Федеральном
информационном фонде 48368-11);
-калибраторSMBV-AM-FM(регистрационныйномервФедеральном
информационном фонде 56540-14);
-генератор сигналов SMW200A (регистрационный номер в Федеральном
информационном фонде 58569-14);
-анализатор цепей векторный ZNB8 (регистрационный номер в Федеральном
информационном фонде 49105-12).
Допускается
применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к анализаторам
спектра FPL1003, FPL1007
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
Изготовитель
Фирма “Rohde & Schwarz závod Vimperk, s.r.o”, Чехия
Адрес: Spidrova 49, 38501 Vimperk, Czech Republic
Телефон: +420 388 452 109
Web-сайт:
E-mail:
Лист № 8
Всего листов 8
Заявитель
ООО «РОДЕ и ШВАРЦ РУС»
ИНН 7710557825
Адрес: 115093, г. Москва, Нахимовский пр-кт, д. 58, комн. 16, этаж 6
Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
Web-сайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт:
Регистрационный номер RA.RU.310639 в Реестре аккредитованный лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16725-97 | Анализаторы растворенного кислорода | 810, 850 | Фирма "Orion Research, Inc.", США | 1 год | Перейти |
| 69011-17 | Анализаторы вольтамперометрические | 884 Professional VA/CVS, 894 Professional CVS | Компания "Metrohm AG", Швейцария | 1 год | Перейти |
| 20776-01 | Экспресс-анализаторы многоканальные портативные | Луч-2000 | ЗАО "Международная компания "Луч", г.Москва | 1 год | Перейти |
| 40194-08 | Анализаторы влажности весовые | MB | Фирма "Mettler-Toledo AG", Швейцария | 1 год | Перейти |
| 60789-15 | Анализаторы промышленных газов | ELGAS PG 100, ELGAS PG 100P | ООО "ЭльГаз", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
