Приложение к свидетельству № 66777
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные активной и реактивной мощности трехфазного
тока Е849-М1
Назначение средства измерений
Преобразователи измерительные активной и реактивной мощности трехфазного тока
Е849-М1 (далее по тексту - ИП) предназначены для линейного преобразования активной и
реактивной мощности входного сигнала в трехфазных трехпроводных электрических цепях в
два гальванически развязанных между собой унифицированных выходных сигнала силы
постоянного тока.
Аналоговый сигнал одного выхода пропорционален активной мощности, другого -
реактивной.
Описание средства измерений
ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на
щитах и панелях с передним присоединением монтажных проводов.
ИПотносятсякоборудованию,эксплуатируемомувстационарныхусловиях
производственных помещений, вне жилых домов.
Выпускаются следующие модификации ИП: Е849/1-М1, Е849/2-М1, Е849/3-М1, Е849/4-
М1, Е849/5-М1, Е849/6-М1, Е849/7-М1, Е849/8-М1, Е849/9-М1, Е849/10-М1, Е849/11-М1,
Е849/12-М1, Е849/13-М1, Е849/14-М1, Е849/15-М1, Е849/16-М1, Е849/17-М1, Е849/18-М1,
Е849/19-М1, Е849/20-М1, Е849/21-М1, Е849/22-М1, Е849/23-М1, Е849/24-М1.
Выпускаемые модификации ИП различаются метрологическими и техническими
характеристиками, представленными в таблицах 1-4. Каждая из модификаций имеет
исполнения: обычное, общеклиматическое (04.1**), экспортное, предназначенное для атомных
станций (АС).
Общий вид ИП представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения
оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены на
рисунке 2.

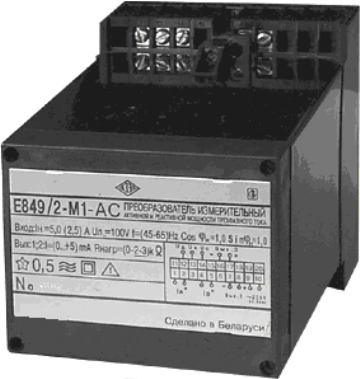

Рисунок 1 – Общий вид ИП
Лист № 2
Всего листов 6
1 Клеймо ОТК
2 Клеймо поверителя
Рисунок 2 – Схема пломбировки от несанкционированного доступа и указание мест для клейма
ОТК и клейма знака поверки средств измерений на ИП (вид сверху)
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Параметры
питания
от 0 до 5
от
измерительной
цепи
от 0 до 5
220 В; 240 В
от 45 до 65 Гц
Напряжение,
Таблица 1 – Метрологические характеристики
Диапазон (дополнительный диапазон)
измерений преобразуемых сигналов
Модификация
Ток, A
В
сos φ, sin φ
Диапазон
изменения
выходного
сигнала,
мА
Е849/1-М1
Е849/7-М1
Е849/8-М1
Е849/13-М1от 0 до 1
от 80 до 120от 0 до +1 до 0
Е849/19-М1 (от 0 до 0,5)
Е849/2-М1от 0 до 5
Е849/14-М1
(от 0 до 2,5)
от 0 до 120от 0 до +1 до 0
Е849/20-М1
Лист № 3
Всего листов 6
Модификация
Ток, A
сos φ, sin φ
Е849/9-М1
до +1 до 0до +5
от
цепи
от 0 до 120
Е849/5-М1
Е849/23-М1
Продолжение таблицы 1
Диапазон (дополнительный диапазон)Диапазон
измерений преобразуемых сигналовизмененияПараметры
Напряжение,
выходного питания
В
сигнала, мА
Е849/3-М1
Е849/15-М1
от 80 до 120
от 0 до -1 до 0от -5 до 0
измерител
ь
ной
Е849/21-М1
Е849/4-М1от 0 до 1
Е849/10-М1(от 0 до 0,5)от 0 до -1 до 0от -5 до 0220 В; 240 В
Е849/16-М1 от 0 до 5 до +1 до 0 до +5 от 45 до 65 Гц
Е849/22-М1(от 0 до 2,5)
от 0 до 120
240 В
Е849/11-М1 от 0 до -1 до 0 от 0 до 2,5
100
В
; 220
В
;
Е849/17-М1 до +1 до 0 до 5,0
от 45 до 65 Гц
Е849/12-М1
от 0 до 5
до 0
от
цепи
Е849/6-М1от 0 до 1
Е849/18-М1
(от 0 до 0,5)
от 80 до 120
от 0 до +1
от 4 до 20измерительной
Е849/24-М1(от 0 до 2,5)
Примечания:
1. Значения, указанные в таблице, распространяются на каждое из конструктивных
исполнений: для нужд народного хозяйства, атомных станций (АС), экспортного
исполнения и общеклиматического исполнения О4.1**.
2. Номинальные значения преобразуемых входных сигналов: тока 1,0 А или 5,0 А,
напряжения 100 В.
3. Напряжение питания 220 В распространяется на ИП, изготавливаемые для нужд
народного хозяйства, 220 В или 240 В – для поставок на экспорт, дополнительное питание
100 В – по специальному заказу.
Таблица 2 – Метрологические характеристики
Наименование характеристики
Е849/1-М1,
Е849/2-М1,
Е849/3-М1,
Значение
Е849/7-М1,Е849/13-М1,
Е849/8-М1,Е849/14-М1,
Е849/9-М1,Е849/15-М1,
Е849/10-М1, Е849/16-М1,
Е849/11-М1, Е849/17-М1,
Е849/12-М1 Е849/18-М1
Е849/19-М1,
Е849/20-М1,
Е849/21-М1,
Е849/22-М1,
Е849/23-М1,
Е849/24-М1
от 90 до 110
от 80 до 120; от 0 до 120
±1,0±0,5
±1,0
Модификация
Е849/4-М1,
Е849/5-М1,
Е849/6-М1
Рабочий диапазон входного
напряжения, В
Расширенные диапазоны
входного напряжения, В
Пределы допускаемой основной
приведенной погрешности от
нормирующего значения
выходного сигнала, %±0,5
Нормирующее значение
выходного сигнала, мА
5 или 20
Лист № 4
Всего листов 6
Модификация
Таблица 3 – Основные технические характеристики
Наименование характеристикиЗначение
Е849/1-М1, Е849/7-М1, Е849/13-М1, Е849/19-М1,
Е849/2-М1, Е849/8-М1, Е849/14-М1, Е849/20-М1,
Е849/3-М1, Е849/9-М1, Е849/15-М1, Е849/21-М1,
Е849/4-М1, Е849/10-М1, Е849/16-М1, Е849/22-М1,
Е849/5-М1, Е849/11-М1, Е849/17-М1, Е849/23-М1,
Е849/6-М1 Е849/12-М1 Е849/18-М1 Е849/24-М1
Рабочая температура
окружающего воздуха, ºСот -30 до +60
Рабочая температура
окружающего воздуха для ИП,
поставляемых на экспорт, ºСот -5 до +60
Относительная влажность
окружающего воздуха при
температуре +35 ºС для ИП,
поставляемых на экспорт, %, не
более95
Габаритные размеры ИП, мм, не
более110×125×145110×125×125
Масса ИП, кг, не более 1,2
Средняя наработка на отказ, ч,
не менее2100025000
Средний срок службы, лет, не
менее12
Модификация
Таблица 4 – Основные технические характеристики
Наименование характеристикиЗначение
Е849/1-М1, Е849/3-М1, Е849/2-М1, Е849/4-М1,
Е849/6-М1, Е849/7-М1, Е849/5-М1, Е849/8-М1,
Е849/9-М1, Е849/12-М1,Е849/10-М1, Е849/11-М1,
Е849/13-М1, Е849/19-М1,Е849/14-М1, Е849/20-М1,
Е849/15-М1, Е849/21-М1,Е849/16-М1, Е849/22-М1,
Е849/18-М1, Е849/24-М1 Е849/17-М1, Е849/23-М1
Мощность, потребляемая ИП от
измерительной цепи при
номинальных значениях
преобразуемых входных сигналов:
- для каждой последовательной
цепи, В·А, не более0,2
- для параллельных цепей от фазы
А и С, В·А, не более3,5-
- для параллельных цепей от фазы
В, В·А, не более0,2-
- для каждой параллельной цепи,
В·А, не более-0,2
Мощность, потребляемая ИП от
источника питания, В·А, не более6
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на табличку ИП фотохимическим способом и на титульные листы эксплуатационной
документации типографским способом.
Комплектность средства измерений
-1
Таблица 5 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Преобразовательизмерительный
активнойиреактивноймощности
трехфазного тока Е849-М1 (модификация
по заказу)

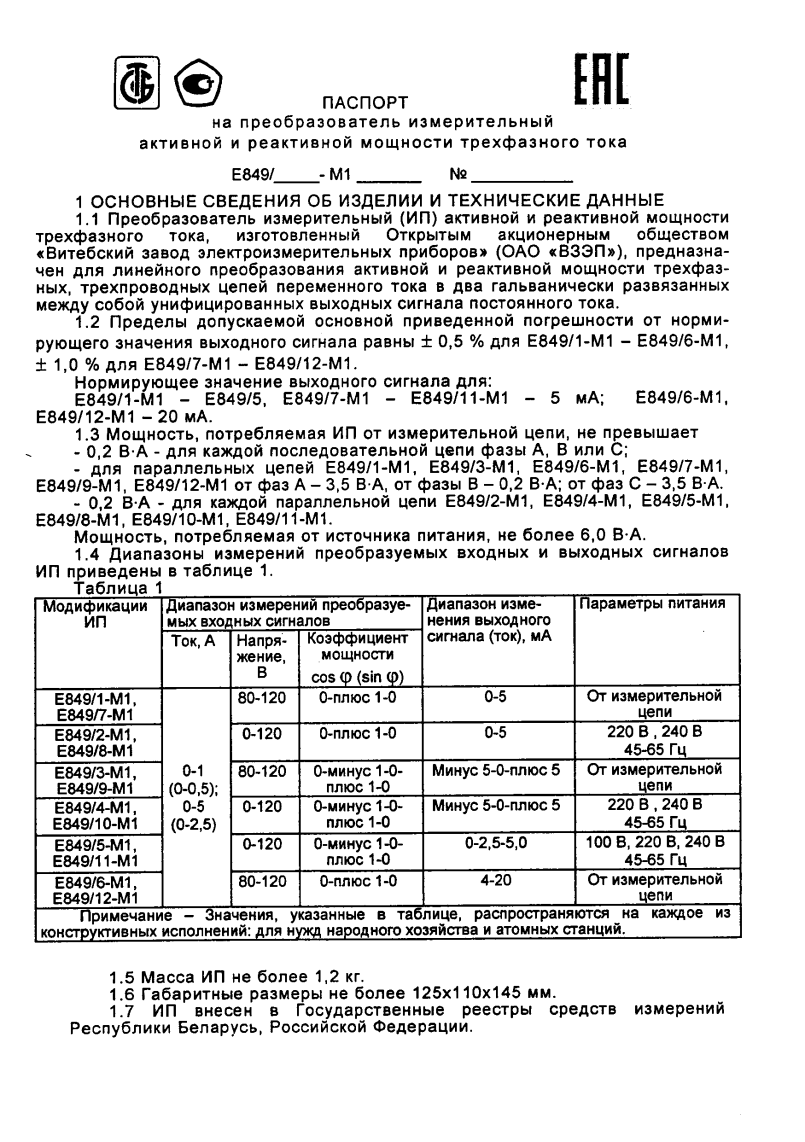

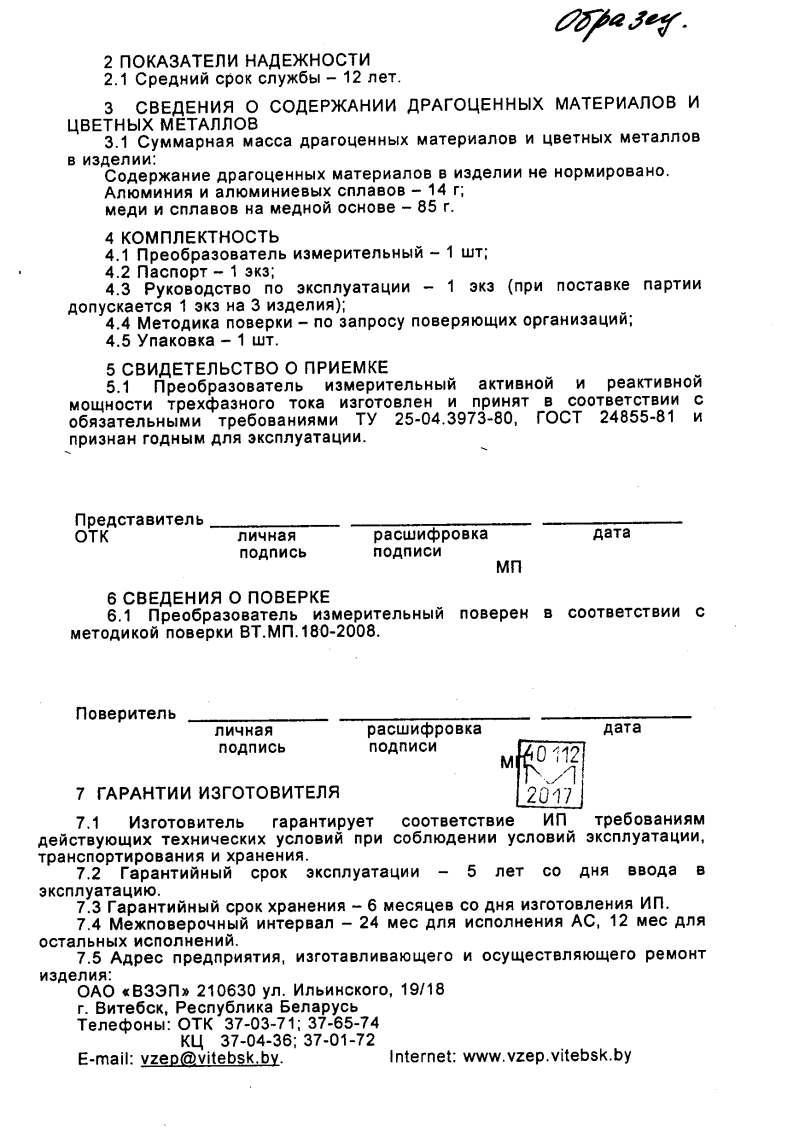

Паспорт-1
Руководство по эксплуатации 3ПМ.499.310РЭ 1
1)
Методика поверки МП.ВТ.180-2008 1
2)
Упаковка-1
Примечание:
1)
- допускается 1 экз. на 3 изделия при поставке партии в один адрес
2)
- при одновременной поставке в один адрес, но не менее 1 экз. в каждый
транспортный ящик.
Поверка
осуществляется по документу МП.ВТ.180-2008 «Преобразователи измерительные активной и
реактивной мощности трехфазного тока Е849-М1. Методика поверки», согласованным
РУП «Витебский ЦСМC» 25.02.2008 г.
Основные средства поверки:
- установка для поверки электроизмерительных приборов У1134М (регистрационный
номер в Федеральном информационном фонде 4511-74);
-компараторнапряженийР3003(регистрационныйномервФедеральном
информационном фонде 7476-91);
- ваттметрД5056 (регистрационныйномервФедеральноминформационномфонде5923-77);
- вольтметр Э545(регистрационныйномервФедеральноминформационномфонде9955-85);
- магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном
фонде 1321-60);
- катушка сопротивления образцовая Р321 (регистрационный trial в Федеральном
информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на мастику, уложенную в
углубление корпуса над одним из крепежных винтов ИП, и в виде печати в паспорт или в
свидетельство о поверке ИП.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 6
Всего листов 6
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям измерительным активной и реактивной мощности трехфазного тока
Е849-М1
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты,
сопротивления аналоговые. Общие технические условия
ТУ 25-04.3973-80 Преобразователи измерительные активной и реактивной мощности
трехфазного тока Е849-М1
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов»
(ОАО «ВЗЭП»), Республика Беларусь
Адрес: Республика Беларусь, 210630, г. Витебск, ул. Ильинского, д. 19/18
Телефон: 10 375 (212) 67-03-71
Web-сайт:
Е-mail:
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
