Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849М, ГРСИ 7604-07
Номер госреестра:
7604-07
Наименование СИ:
Преобразователи измерительные активной и реактивной мощности трехфазного тока
Обозначение типа:
Е849М
Производитель:
ОДО "Энергоприбор", Беларусь, г.Витебск
Межповерочный интервал:
1 год, с 2012 г. - 4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.06.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 26940
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1789 от 23.08.2017 г.)
Преобразователи измерительные активной и реактивной мощности трехфазного
тока Е849М
Назначение средства измерений
Преобразователи измерительные активной и реактивной мощности трехфазного тока
Е849М (далее по тексту - ИП) предназначены для линейного преобразования активной и
реактивной мощности трехфазных трехпроводных цепей переменного тока в два
гальванически развязанных между собой унифицированных выходных сигнала постоянного
тока.
Описание средства измерений
В ИП используется метод преобразования, построенный на основе частотно-
импульсной и амплитудной модуляции.
ИП выполнены в корпусе, предназначенном для навесного монтажа на щитах и панелях
или на DIN-рейку с передним присоединением монтажных проводов.
ИПотносятсякоборудованию,эксплуатируемомувстационарныхусловиях
производственных помещений, вне жилых домов.
Функция преобразования для активной мощности:
Р = U
AB
·I
A
·cosφ
UAB,IA
+U
СB
·I
С
·cosφ
UСB
,
IС
(1)
Функция преобразования для реактивной мощности:
Q=√3/3· (Uab· (2Ic+Ia) cosφ
UAB,2Ic+ IA
+Ubc· (2Ia+Ic) ·cosφ
UBC,2IA+Ic
)(2)
где: U
AB,
U
СB
-линейные (междуфазные) напряжения;
I
A,
I
С
- фазные токи;
φ
UAB,IA
, φ
UСB
,
IС
- сдвиг фаз между соответствующим линейным напряжением и фазным
током;
φ
UAB,2Ic+ IA
, φ
UBC,2IA+Ic
- сдвиг фаз между соответствующим линейным напряжением и
суммарным током.
ИП применяют для контроля параметров электрических сетей и установок, для
комплексной автоматизации объектов электроэнергетики, в автоматизированных системах
управления технологическими процессами энергоемких объектов различных отраслей
промышленности.
ИП имеют 15 модификаций, отличающиеся
диапазоном преобразования входного сигнала,
его номинальным значением, диапазоном изменения выходного сигнала, параметрами питания,
которые приведены в таблице 1.

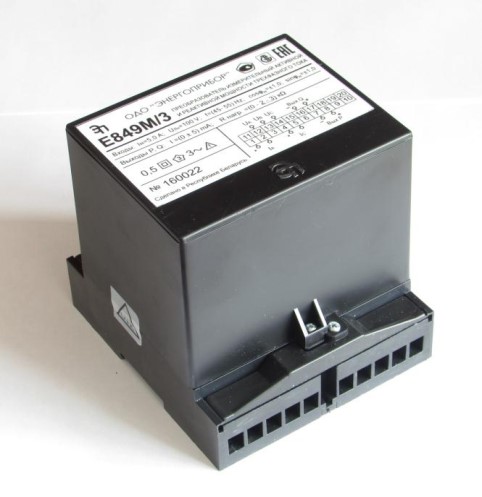

Фотография общего вида ИП Е849М приведена на рисунке 1.
Стыкоснованияикорпусапломбируетсяпломбировочныминаклейками,
обеспечивающими защиту от несанкционированного доступа. Схема пломбирования приведена
на рисунке 2.
Лист № 2
Всего листов 6
1
2
Рисунок 1 - Общий вид ИП
1 - место наклейки штампа ОТК,
2 - место наклейки штампа поверителя.
Рисунок 2 - Схема пломбирования от несанкционированного доступа
преобразователя измерительного активной и реактивной мощности
трехфазного тока Е849М
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Метрологические характеристики приведены в таблицах 1 и 2.
Лист № 3
Всего листов 6
диапазон измерений
тока, напряжения,
коэф.мощности
Тип,
модифи-
кация ИП
Диапазон
изменения
выходного
сигнала
(I
вых
), мА
Параметры
питания
Е849М/2,
Е849М/8
от 0 до 5
220 В
50 Гц
100
от -5 до 0
до 5
100
Е849М/13
от 4 до 20
220 В
50 Гц
Е849М/14
100
Е849М/15
0,5
или
1,0
или
2,5
или
5,0
от 4 до 12
до 20
220 В
50 Гц
Таблица 1
Преобразуемые входные сигналы
номинальное
значение
диапазон измерений
тока, напряжения,
коэф.мощности
I
А
, I
С
,U
АВ
, U
ВС
,cos
j
A U
СА
, B
(sin
j
)
cos
j
н
Е849М/1,
Е849М/7
Измеритель-
ная цепь
или
от 80 от 0
до 120 до 1
от 0 до 120
от 0
от 0 до 450
до 1
I
н
, A U
н
, B
(sin
j
н
)
100
100
1,0
или
380
или
100
±
1,0
или
380
от 0 до 2,5
до 5
Е849М/3,
Е849М/9
Е849М/4,
Е849М/10
Е849М/5,
Е849М/11
Е849М/6,
Е849М/12
Измеритель-
ная цепь
220 В
50 Гц
100В* или
220В, 50 Гц
Измеритель-
ная цепь
или
от 0
100
1,0
или
380
от 0 до 450
от 80 до
120
Измеритель-
ная цепь
или
от 80 доот -1 до
120 0 до 1
от 0 до 0,5
от 0 до120
от -1 до
от 0 до1,0
от 0 до 450
0 до 1
или
от 0 до 2,5
от 80 до
или
120
от 0 до 5,0
от 0 до 120
до 1
от 0 до 120
от -1 до
или
от 0 до 450
0 до 1
100
±
1,0
или
380
* ИП с напряжением питания 100 В выпускаются для питания от трансформаторов
напряжения по ГОСТ 1983.
±0,5
Значение
5
20
±1,0
Таблица 2
Наименование характеристики
Нормирующее значение выходного сигнала, мА
- для модификаций с Trial/1 по Е849М/5 и с Е849М/7 по Е849М/11 -
для модификаций Е849М/6, с Е849М/12 по Е849М/15
Пределы допускаемой основной приведенной погрешности от
нормирующего значения выходного сигнала, %
- для модификаций с Е849М/1 по Е849М/6 и
с Е849М/13 -по Е849М/15
- для модификаций с Е849М/7 по Е849М/12
Диапазон изменения сопротивления нагрузки, кОм
- для модификаций с Е849М/1 по Е849М/6 и
с Е849М/13 -по Е849М/15
- для модификаций с Е849М/7 по Е849М/12
от 0 до 3
от 0 до 0,5
Лист № 4
Всего листов 6
±0,25
±0,4
±1,0
±0,5
±0,25
±0,5
±0,25
±0,5
±0,5
0,6
Значение
от -30 до +60
Наименование характеристики
Пределы допускаемой дополнительной погрешности, вызванной
изменением сопротивления нагрузки, %
- в пределах от 0 до 2 кОм
(
для модификаций с Е849М/1 по Е849М/6
и с Е849М/13 -по Е849М/15)
- в пределах от 0 до 0,3 кОм (для модификаций с Е849М/7 по
Е849М/12)
Диапазон рабочих температур,°С
Пределы допускаемой дополнительной погрешности в рабочем
диапазоне температур на каждые 10°С, %
Пределы допускаемой дополнительной погрешности при
относительной влажности до95% при +35 °С
Пределы допускаемой дополнительной погрешности, вызванной
влиянием внешнего однородного переменного магнитного поля,
синусоидально изменяющегося во времени с частотой, одинаковой с
частотойтока,протекающегопоизмерительнымцепям
преобразователя, с магнитной индукцией 0,5 мТл, %
Пределы допускаемой дополнительной погрешности, вызванной
изменением напряжения питания от нормального значения (таблица
1) в пределах от 187 до 242 В для ИП с питающим напряжением
220 В или от 80 до 120 В для ИП с питающим напряжением 100 В, %
Пределы допускаемой дополнительной погрешности, вызванной
изменением напряжения цепи входного сигнала от номинального до
любого значения, %
- в пределах от 80 до 120 В (для модификаций Е849М/1, Е849М/3,
Е849М/6, Е849М/7, Е849М/9, Е849М/12, Е849М/14)
- в пределах от 0 до 120 В (для модификаций) Е849М/2, Е849М/4,
Е849М/5, Е849М/8, Е849М/10, Е849М/11, Е849М/13, Е849М/15
Пределы допускаемой дополнительной погрешности, вызванной
изменением частоты входного сигнала в диапазоне от 45 до 55 Гц
(при номинальном значении частоты 50 Гц) и в диапазоне от 45
до 65 Гц (при номинальном значении частоты 60 Гц), %
Пределы допускаемой дополнительной погрешности, вызванной
отклонением формы кривой входного сигнала от синусоидальной
под влиянием 2-й, 3-й, 4-й или 5-й гармоники, равной 30 % от
первой, %
Пределы допускаемой дополнительной погрешности, вызванной
отклонением коэффициента мощности от нормального значения
до 0, %
Пульсация (двойная амплитуда) выходных сигналов ИП от
нормирующего значения выходных сигналов, %, не более
Лист № 5
Всего листов 6
Основные технические характеристики ИП приведены в таблице 3.
30
0,5
0,2
3,5
0,2
3,5
Значение
Таблица 3
Наименование характеристики
Время установления рабочего режима после включения (при этом по
истечении 1 минуты после включения ИП его погрешность не
превышает удвоенного значения предела основной погрешности),
мин., не более
Время установления выходных сигналов ИП при скачкообразном
изменении входного тока от нулевого значения до половины
номинального при номинальном значении напряжения, с, не более
Мощность, потребляемая ИП от измерительной цепи входного
сигнала при номинальных значениях преобразуемых входных
сигналов, В·А, не более
- для каждой последовательной цепи;
- для параллельных цепей модификаций Е849М/1, Е849М/3, Е849М/6,
Е849М/7, Е849М/9, Е849М/12, Е849М/14:
- от фазы А;
- от фазы В;
- от фазы С;
- для каждой параллельной цепимодификаций Е849М/2,
Е849М/4, Е849М/5, Е849М/8, Е849М/10, Е849М/11, Е849М/13,
Е849М/15
Мощность, потребляемая от источника питания, В
×
А, не более
Габаритные размеры ИП, мм, не более
Масса ИП, кг, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
0,2
6
110
´
120
´
125
1,0
75 000
12
Знак утверждения типа
наносится на табличку, прикрепленную к крышке корпуса, фотохимическим методом,
на эксплуатационную документацию типографским способом.
Комплектность средства измерений
Количество
1
1
1
*
1
*
1
Таблица 4
НаименованиеОбозначение
ИП (модификация по заказу) -Паспорт
-Руководство по эксплуатации -
Методика поверки МП.ВТ.153-2005
Коробка упаковочная -
* - допускается поставлять 1 экз. на три изделия
Поверка
осуществляется по документу МП.ВТ.153-2006 «Преобразователи измерительные активной
и реактивной мощности трехфазного тока Е849М. Методика поверки», согласованному
РУП «Витебский ЦСМC» 28.06.2006 г.
Лист № 6
Всего листов 6
Основные средства поверки:
установка трехфазная для поверки приборов переменного тока У1134 (регистрационный
номер в Федеральном информационном фонде 4511-74);
установкадляповеркиприборовнапостоянномипеременномтокеУ300
(регистрационный номер в Федеральном информационном фонде 2721-71);
ваттметр Д50561 (регистрационный номер в Федеральном информационном фонде 5923-77);
вольтметр Д50552 (регистрационный номер в Федеральном информационном фонде
5922-77);
магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном
фонде 1321-60);
катушка сопротивления образцовая Р331 на 100 Ом (регистрационный номер в
Федеральном информационном фонде 1162-58);
приборкомбинированный Щ301-1 (регистрационный номерв Федеральноминформационном
фонде 8638-82).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки представляет собой наклейку штампа поверителя, пломбирующую стык
основания и крышки ИП, и обеспечивающую совместно с наклейкой штампа ОТК защиту от
несанкционированного доступа внутрь корпуса.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям
измерительным активной и реактивной мощности трехфазного тока Е849М
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты,
сопротивления аналоговые. Общие технические условия
ТУ РБ 28855861.001-96 Преобразователи измерительные активной и реактивной
мощности трехфазного тока Е849М. Технические условия
Изготовитель
Общество с дополнительной ответственностью «Энергоприбор» (ОДО «Энергоприбор»)
Республика Беларусь, 210033, г. Витебск, ул. Чапаева, д.32
Факс: 10 375 (212) 55-01-24
Web-сайт:
Экспертиза проведена
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийскийнаучно-исследовательскийинститутметрологическойслужбы» (ФГУП «ВНИИМС»)
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77; Факс: 8 (495) 437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 44782-10 | Преобразователи термоэлектрические | T, EX | Фирма "Okazaki Manufacturing Company", Япония | 2 года | Перейти |
| 1090-62 | Счетчики электрические активной энергии трехфазные индукционные | СА4-И672М, СА4У-И672М, СА4-И672, СА4У-И672 | Предприятие "Энергонадзор", г.Нижний Новгород | 6 лет | Перейти |
| 46012-10 | Трансформаторы напряжения измерительные | EY…WS | Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия | 8 лет | Перейти |
| 26297-04 | Измерители коэффициента мощности | Ц42305 | ОАО "Электроприбор", г.Чебоксары | 2 года при 8 час., 1 год при 16 час., 6 мес. при 24 час. работе | Перейти |
| 76373-19 | Системы измерительные | MetraSCAN, HandyPROBE Next | Фирма "Creaform Inc. (Headquarters)", Канада | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
