Номер госреестра:
76018-19
Наименование СИ:
Меры с искусственными дефектами
Обозначение типа:
452.008
Производитель:
ООО "НТС-Лидер", г.Химки
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74936
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры с искусственными дефектами 452.008
Назначение средства измерений
Меры с искусственными дефектами 452.008 (далее – меры) предназначены для поверки,
калибровки и настройки толщиномеров и дефектоскопов, применяемых для неразрушающего
контроля труб.
Описание средства измерений
Принцип действия мер основан на непосредственном воспроизведении геометрических
параметров искусственных дефектов, линейных координат расположения дефектов, толщины
стенки и длины труб.
Меры представляют собой трубы, на которых нанесены искусственные дефекты типа
сверление и «прорезь». В направлении от утонения S1 к утонению S2 на мере расположены:
- 4 сверления по длине окружности меры Ø3,2 мм;
- 4 сверления по длине окружности меры Ø1,6 мм;
- искусственный дефект типа «прорезь» (в продольном направлении);
- единичное сверление Ø1,6 мм;
- 4 сверления по длине окружности меры Ø1,6 мм;
- единичное сверление Ø3,2 мм;
- 4 сверления по длине окружности меры Ø3,2 мм;
- ряд сверлений Ø1,6 мм (в продольном направлении).
Меры выпускаются в трех исполнениях, которые отличаются друг от друга диаметром,
толщиной стенки, глубиной залегания искусственных дефектов и массой.
Общий вид мер представлен на рисунке 1.
Пломбирование мер не предусмотрено.

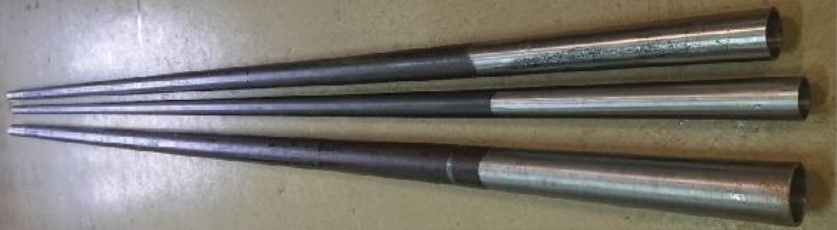

Рисунок 1 – Общий вид мер с искусственными дефектами 452.008
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 4
1,6 и 3,2
1,6 и 3,2
1,6 и 3,2
±0,1
±5,0
±0,1
±0,4
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристики
СОП-452.008-60.50
Значение
СОП-452.008-73.55СОП-452.008-89.65
60
73
89
±0,3
120,0
0,5
1,8
120,0
0,5
2,0
120,0
0,5
2,3
3,6
4,0
4,8
4,4
4,8
5,7
5,0
5,5
6,5
±0,3
от 0 до 5000
5000
Номинальное значение
наружного диаметра меры, мм
Допускаемоеотклонение
наружного диаметра меры, мм
Номинальные значения
геометрическихпараметров
искусственных дефектов, мм
- сверление, Ø
- прорезь
-
длина
-
ширина
-
глубина
Допускаемыеотклонения
геометрическихпараметров
искусственных дефектов, мм
- сверление
- прорезь
-
длина
-
ширина
-
глубина
Номинальное значение толщины
стенки меры на участке S1, мм
Номинальное значение толщины
стенки меры на участке S2, мм
Номинальное значение толщины
стенки центрального участка
меры, мм
Допускаемоеотклонение
толщины стенки меры, мм
Диапазон воспроизведения
линейных координат
расположения дефектов, мм
Номинальное значениедлины
меры, мм
Допускаемое отклонение длины
меры и линейных координат
расположения дефектов, мм
±15
от +10 до +30
Таблица 2 – Технические характеристики
Значение
СОП-452.008-73.55
50
СОП-452.008-89.65
70
Наименование характеристики
СОП-452.008-60.50
Масса, кг, не более 35
Условия эксплуатации:
-температураокружающей
среды,
°
С
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати.
Комплектность средства измерений
Количество
1
)
1 шт.
1 шт.
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Меры с искусственными дефектами 452.008
Паспорт -
Методика поверки МП № 203-3-2019
Примечание:
1)
количество и типоразмеры мер определяются при заказе
Поверка
осуществляется по документу МП № 203-3-2019 «Меры с искусственными дефектами 452.008.
Методика поверки», утвержденному ФГУП «ВНИИМС» 21 января 2019 г.
Основные средства поверки:
- Рулетка измерительная металлическая Р20УЗК (Рег. № 35280-07);
- Толщиномер ультразвуковой ТУЗ-2 (рег. № 24011-08);
- Штангенциркуль серии 605 (Рег. № 52414-13);
- Индикатор часового типа с ценой деления 0,01 мм (Рег. № 33841-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых мер с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к мерам с
искусственными дефектами 452.008
ТУ 24.20.12-020-18908125-2019. Меры с искусственными дефектами 452.008
Изготовитель
Общество с ограниченной ответственностью «НТС-ЛИДЕР» (ООО «НТС-ЛИДЕР»)
ИНН 5047166297
Адрес: 141407, Московская обл., г. Химки, Нагорное шоссе, д.4
Телефон/факс: (495) 317-55-55
Web-сайт: www. nts-leader.ru
E-mail:
Лист № 4
Всего листов 4
средств
научно-
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018г
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
