ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-аппаратные «ВЗОР»
Назначение средства измерений
Комплексы программно-аппаратные «ВЗОР» (далее – комплексы) предназначены для
измерений скорости движения транспортных средств (ТС) по видеокадрам в зоне контроля и на
контролируемом участке, измерений значений текущего времени, синхронизированных с
национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и
определения на их основе координат комплексов.
Описание средства измерений
Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в
зоне контроля основан на измерении косвенным методом путем измерения расстояния,
пройденного ТС в зоне контроля видеокамеры за известный интервал времени.
ПринципдействиякомплексовприизмерениискоростидвиженияТСна
контролируемом участке основан на измерении времени, затраченному данным ТС для
преодоления участка пути между зонами контроля двух комплексов. Длина последнего
складывается из определяемого при установке расстояния между точками расположения
комплексов и измеренного пути ТС в зонах контроля комплексов на въезде и выезде с участка.
Время прохождения определяется как разность между моментами фиксации комплексами. Для
измерений скорости движения ТС на контролируемом участке необходимо, как минимум, два
комплекса.
Принцип действия комплексов в части измерения значений текущего времени и
координат основан на параллельном приеме и обработке сигналов навигационных космических
аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника,
входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с
национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента
времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.
Комплексы состоят из вычислительного блока, нескольких видеокамер, ИК-модуля и
кронштейна крепления. В состав каждого вычислительного блока входят: источник питания,
вычислительный модуль и GPS/ГЛОНАСС приемник. В качестве GPS/ГЛОНАСС приемника
используется средство измерений утвержденного типа - аппаратура навигационно-временная
потребителейглобальныхнавигационныхспутниковыхсистем
ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM-DR (рег. № 52614-13). Видеокамеры работают
круглосуточно.
Общий вид комплексов, а также схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака утверждения типа, схема пломбировки относительно
крепежа представлены на рисунке 1
2
Место пломбировки
относительно крепежа

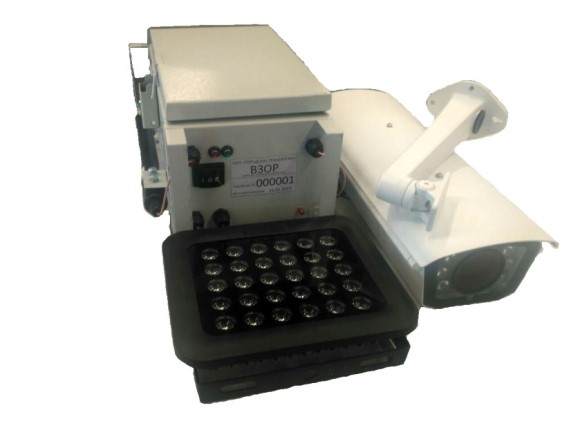

Рисунок 1 – Общий вид комплексов
Маркировка наноситься на нижнюю стенку вычислительного блока. Общий вид
маркировки комплексов, представлен на рисунке 2.
Рисунок 2 – Общий вид маркировки комплексов
Программное обеспечение
Функционирование комплексов осуществляется под управлением специализированного
программного обеспечения ПО «VZOR».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077–2014.
Таблица 1 – Идентификационное данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОПО «VZOR»
Номер версии (идентификационный номер) ПО не ниже 1.01 beta
Цифровой идентификатор ПОc92c87f34d85f981c6192f381868ab763c09
de70d4517d972e41390887386374
Алгоритм вычисления контрольной суммы
исполняемого кодаSHA256
.
Место пломбировки
от несанкционированного доступа
Место нанесения знака
утверждения типа
3
Метрологические и технические характеристики
±0,
1
±
1
±1
±1
Значение
от 0 до 350
от 0 до 350
±1
±1
Таблица 2 – Метрологические характеристики
Наименование характеристики
Пределы допускаемой абсолютной погрешности присвоения временной
метки видеокадру, с
Пределы допускаемой абсолютной погрешности синхронизации текущего
времени комплексов с национальной шкалой времени Российской
Федерации UTC(SU), мс
Диапазон измерений скорости движения ТС, км/ч:
- при измерении по видеокадрам в зоне контроля
- при измерении на контролируемом участке
Пределы допускаемой погрешности измерения скорости движения ТС:
- при измерении по видеокадрам в зоне контроля
- абсолютная, в диапазоне от 0 до 100 км/ч включ., км/ч
- относительная, в диапазоне св. 100 до 350 км/ч, %
- при измерении на контролируемом участке
- абсолютная, в диапазоне от 0 до 100 км/ч включ., км/ч
- относительная, в диапазоне св. 100 до 350 км/ч, %
Границы допускаемой погрешности (по уровню вероятности 0,95 и
геометрическом факторе PDOP ≤ 3) определения координат в плане, м
±6,8
500
300
210
280
152,7
636
240
200
56
Значение
100
от 12 до 50
от 12 до 30
Таблица 3 – Основные технические характеристики
Наименование характеристики
Минимальная протяженность контролируемого участка, м
Размеры зоны контроля, м:
- длина
- ширина
Габаритные размеры составных частей комплексов, мм, не более:
- вычислительный блок
- высота
- ширина
- длина
- видеокамера (без кронштейна крепления)
- высота
- ширина
- длина
- ИК-модуль
- высота
- ширина
- длина
10
8
1,6
IP 66
Масса составных частей комплексов, кг, не более:
- вычислительный блок
- видеокамера (без кронштейна крепления)
- ИК-модуль
Степень защиты оболочки по ГОСТ 14254-2015
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность при температуре 25 ºС, %, не более
Напряжение питания переменного тока частотой (48 - 53) Гц, В
Потребляемая мощность, В·А, не более
от -40 до +55
95
от 100 до 240
40
4
Знак утверждения типа
наносится на корпус вычислительного блока в виде наклейки и на титульные листы
руководства по эксплуатации и паспорта методом печати.
Комплектность средства измерений
Количество
Обозначение
«ВЗОР»
ПО «VZOR»
14341124.001.РЭ
14341124.001 ПС
651-20-016 МП
1 шт.
от 1 до 3 шт.*
1 шт.
от 1 до 3 шт.*
1 шт.
1 экз.
1 экз.
1 экз.
Таблица 4 – Комплектность комплексов
Наименование
Комплекс программно-аппаратный:
- вычислительный блок
- видеокамера
- ИК-модуль
- кронштейн крепления
Программное обеспечение
Руководство по эксплуатации
Паспорт
Методика поверки
______________
где * - по отдельному заказу.
Поверка
осуществляется по документу 651-20-016 МП «ГСИ. Комплексы программно-аппаратные
«ВЗОР». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 24.07.2020.
Основные средства поверки:
–
источникпервичныйточноговремениУКУС-ПИ02ДМ,регистрационный
номер 60738-15 в Федеральном информационном фонде.
– аппаратура навигационно-временная потребителей глобальных навигационных
спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM-DR, регистрационный
номер 52614-13 в Федеральном информационном фонде;
–
частотомеры электронно-счетные Ч3-85/3, регистрационный номер 32359-06 в
Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
программно-аппаратным «ВЗОР»
14341124.001.ТУ «Комплексы программно-аппаратные «ВЗОР». Технические условия
Изготовитель
Общество с ограниченной ответственностью «ГОРОДСКИЕ ТЕХНОЛОГИИ»
(ООО «ГОРОДСКИЕ ТЕХНОЛОГИИ»)
ИНН 3123411084
Адрес: 308033, г. Белгород, ул. Королева, д. 2а, оф. 301
Юридический адрес: г. Белгород, ул. Сумская, д. 62
Телефон: +7 (4722) 777-21
Web-сайт:
E-mail:
5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево,
промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-46
Web-сайт: vniiftri.ru
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Готовы поверить данное средство измерений.
