Газоанализаторы трассовые ТГАЭС и ТГАЭС-М, ГРСИ 76014-19
Номер госреестра:
76014-19
Наименование СИ:
Газоанализаторы трассовые
Обозначение типа:
ТГАЭС и ТГАЭС-М
Производитель:
АО "Электронстандарт-Прибор", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74931
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы трассовые модификаций ТГАЭС и ТГАЭС-М
Назначение средства измерений
Газоанализаторы трассовые модификаций ТГАЭС и ТГАЭС-М предназначены для изме-
рений интегральной концентрации горючих газов вдоль открытого оптического пути (трассы) в
воздухе и различных технологических средах и передачи измерительной информации внешним
устройствам.
Описание средства измерений
Газоанализаторы трассовые модификаций ТГАЭС и ТГАЭС-М (далее - газоанализаторы)
представляют собой стационарные автоматические одноканальные приборы непрерывного дей-
ствия.
Принцип действия – оптический инфракрасный, основанный на поглощении инфракрас-
ного излучения определенной длины волны молекулами определяемого компонента.
Способ отбора пробы – диффузионный.
Конструктивно газоанализаторы являются многоблочными приборами и состоят из двух
оптически сопряженных модулей: источника излучения (ТГАЭС TX) и приёмника (ТГАЭС
RX), корпуса которых имеют одинаковую конструкцию и выполнены из нержавеющей стали
или алюминия с кабельными вводами 3/4" NPT. Крепление модулей при установке и регули-
ровка их относительного положения в пространстве обеспечивается за счет специальных крон-
штейнов. Для защиты оптических элементов газоанализаторов от неблагоприятного воздейст-
вия окружающей среды (дождя, снега, пыли и пр.) предусмотрены съемные резиновые защит-
ные козырьки. Отличие модификаций заключается в том, что корпуса модулей газоанализато-
ров модификаций ТГАЭС состоит из одной литой части, а корпуса модулей газоанализаторов
модификаций ТГАЭС-М состоит из двух частей.
Газоанализаторы имеют систему обогрева оптических элементов конструкции. Обогрев
равномерный по периметру линзы. Система обогрева поддерживает температуру на 25°С выше
температуры окружающей среды
Газоанализаторы не имеют органов управления и настройки, доступных для пользовате-
ля. Конфигурирование и настройка газоанализатора осуществляется с помощью специального
программного обеспечения «ТГАЭС RX» и «ТГАЭС TX» или при помощи HART-
коммуникатора.
Газоанализаторы обеспечивают:
- сигнализацию о состоянии газоанализатора с помощью трехцветного индикаторного
светодиода (сигнализирует состояния «Норма», «Неисправность», «Превышение порога сигна-
лизации»);
- выдачу унифицированного выходного аналогового токового сигнала (от 4 до 20) мА;
- выдачу цифрового сигнала по интерфейсу RS485, протокол ModBus RTU;
- выдачу цифрового сигнала по протоколу HART;
- срабатывание реле (превышение двух пороговых значений и сигнал неисправности).
Общий вид газоанализаторов и схема пломбирования приведены на рисунках 1 и 2.
Лист № 2
Всего листов 7

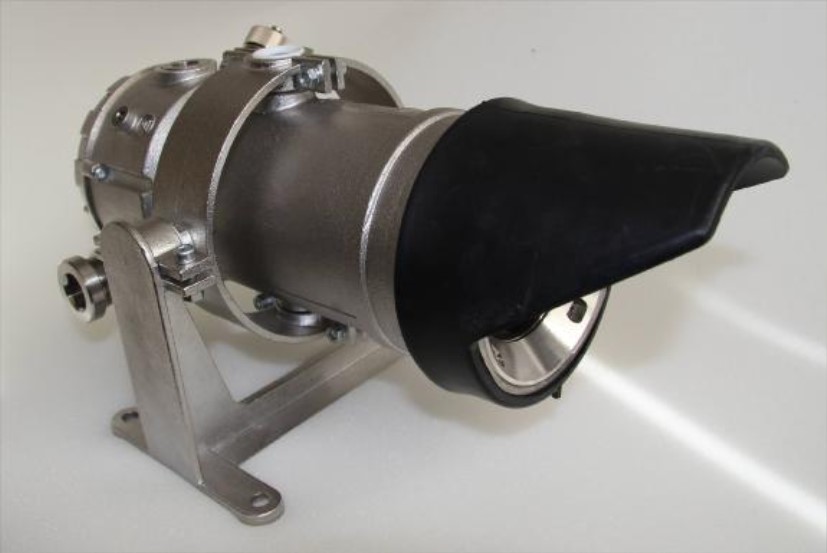

б) передатчик газоанализатора трассового модификации ТГАЭС-М
Рисунок 1 – Общий вид газоанализаторов трассовых модификаций ТГАЭС и ТГАЭС-М
(приемник и передатчик газоанализаторов имеют одинаковый вид)

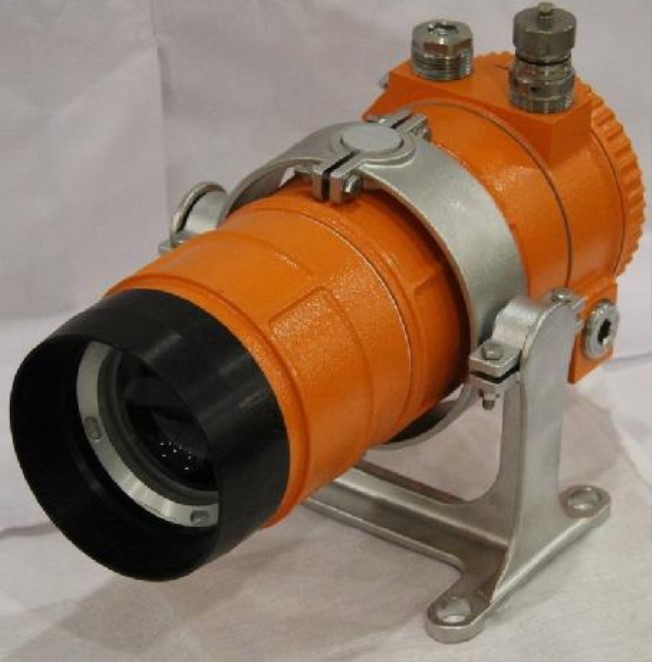

а) передатчик газоанализатора трассового модификации ТГАЭС
Место пломбирования
корпуса приемника и пе-
редатчика
Лист № 3
Всего листов 7
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО).
Встроенное ПО приемника и передатчика разработано изготовителем специально для
решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны
Встроенное ПО обеспечивает выполнение следующих основных функций:
- прием и обработку измерительной информации;
- формирование выходного аналогового и цифрового сигналов;
- управление работой релейных выходов;
- диагностику аппаратной и программной частей газоанализатора.
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемых компонентов по данным
от первичного измерительного преобразователя;
- расчет значений аналогового выходного токового сигнала по результатам измерений.
Газоанализаторы имеют возможность работы с автономным ПО «ТГАЭС RX» и «ТГА-
ЭС TX», применяющимся для конфигурирование диагностики и проверке работоспособности
газоанализатора и не применяющемся при выполнении измерений.
Программное обеспечение идентифицируется по запросу через интерфейс HART или
RS-485.
Влияние встроенного программного обеспечения учтено при нормировании метрологи-
ческих характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного ПО и измерительной информации от не-
преднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО – «средний»
по Р 50.2.077-2014.
Значение
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные
(признаки)
Идентификационное наименование ПОTGA_MSC1211-RX-1092TGA_TX_1023.hex
Номер версии (идентификационный номер)
ПО2.4.10922.2.1021
Цифровой идентификатор ПО ad7dbdda5fb2eae8
Алгоритм вычисления контрольной суммы
исполняемого кодаCRC32CRC32
Примечание - Номер версии программного обеспечения должен быть не ниже указанно-
го в таблице. Значение контрольной суммы указано для файла версии, указанной в таблице.
Метрологические и технические характеристики
концентрации, НКПР∙м
1
)
Пределы допускаемой ос
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности
Определяемый компонент
Диапазон измерений интегральной
новной приведенной по-
-
грешности
2) 3)
, %
от 0 до 1
Метан (CH
4
)от 0 до 2,5±5
от 0 до 5
от 0 до 1
Пропан (C
3
H
8
)от 0 до 2,5±5
от 0 до 5
от 0 до 1
Бутан (C
4
H
10
)от 0 до 2,5±5
от 0 до 5
Лист № 4
Всего листов 7
Определяемый компонент
Диапазон измерений интегральной
концентрации, НКПР∙м
1)
Пентан (C
5
H
12
)
±5
Изобутан (и-C
4
H
10
)
±5
Пропилен (C
3
H
6
)
±5
Гексан (C
6
H
14
)
±5
Этан (C
2
H
6
)
±5
Этилен (C
2
H
4
)
±5
1)
ЗначенияНКПРдляопределяемыхкомпонентоввсоответствиис
ГОСТ Р МЭК 60079-20-1-2011.
2)
Нормирующее значение – верхний предел диапазона измерений.
3)
В нормальных условиях эксплуатации.
Пределы допускаемой ос-
новной приведенной по-
грешности
2) 3)
, %
от 0 до 1
от 0 до 2,5
от 0 до 5
от 0 до 1
от 0 до 2,5
от 0 до 5
от 0 до 1
от 0 до 2,5
от 0 до 5
от 0 до 1
от 0 до 2,5
от 0 до 5
от 0 до 1
от 0 до 2,5
от 0 до 5
от 0 до 1
от 0 до 2,5
от 0 до 5
___________
___
_
_______
от +15 до +25
Значение
±10
±7
±17
12
10
от 30 до 80
от 97,3 до 104,3
Таблица 3 – Прочие метрологические характеристики газоанализаторов
Наименование характеристики
Пределы допускаемой дополнительной приведенной
1)
погрешности газоана-
лизатора при изменении температуры окружающей среды в пределах усло-вий
эксплуатации относительно условий определения основной погрешности, %
Пределы допускаемой дополнительной приведенной
1)
погрешности газоана-
лизатора при воздействии паров воды с парциальным давлением 50 кПа от-
носительно условий определения основной погрешности, %
Пределы допускаемой приведенной
1)
погрешности в рабочих условиях экс-
плуатации, %
Интервал времени непрерывной работы без корректировки показаний, мес,
не менее
Предел допускаемого времени установления показаний, с, не более
Нормальные условия эксплуатации:
- диапазон температуры окружающей среды,
o
C
- диапазон относительной влажности окружающей среды при температуре
+35
o
C, %
- диапазон атмосферного давления, кПа
____________
1)
Нормирующее значение – верхний предел диапазона измерений.
Лист № 5
Всего листов 7
- ТГАЭС-М
от -55 до +70
Таблица 4 – Основные технические характеристики газоанализаторов
Наименование характеристикиЗначение
Длина оптического пути (трассы), м от 5 до 200
Время прогрева, мин, не более 1
Диапазон напряжений питания постоянным током, В от 18 до 32
Электрическая мощность, потребляемая газоанализатором при
напряжении питания 24 В постоянного тока, Вт, не более:
- передатчик без подогрева10
- передатчик с подогревом15
- приемник без подогрева10
- приемник с подогревом15
Средний срок службы, лет10
Средняя наработка на отказ, ч35 000
Газоанализаторы выполнены во взрывозащищенном исполне-
нии согласно требованиям ТР ТС 012/2011, маркировка взрыво-
защиты
- ТГАЭС1 Ex d [ib op is Ga] IIC T4 Gb,
PB Exd[ib op is]I Mb
PB Exd ia [ia] [op is Ma]I Mb
1 Ex d [ia] [op is Ga] IIC T4Gb
IP 66
Уровень защиты от внешних воздействий по ГОСТ 14254-2015
Условия эксплуатации:
- диапазон температуры окружающей среды,
o
C
- диапазон относительной влажности окружающей среды при
температуре +35
o
C, %
- диапазон атмосферного давления, кПа
от 0 до 95
от 86 до 108
Масса, кг,
не более
8,0
тора
Таблица 5 – Габаритные размеры и масса составных частей газоанализаторов
НаименованиеГабаритные размеры, мм, не более
блока газоанализа-
длинаширинавысота
Передатчик 265 180 210
Приемник 265 180 210
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации на заднюю
панель приемника и передатчика газоанализатора.
Комплектность средства измерений
Таблица 6 - Комплектность сигнализаторов
НаименованиеОбозначение
Газоанализатор трассовыймодификации ТГАЭС/
ТГАЭС-М
Количество
1 шт.
Примечание
Приемник и
передатчик в
комплекте с
установочными
кронштейнами
1 компл.
1 экз.
ЗИП-
Руководство по эксплуатации ЖСКФ.413311.003 РЭ
Программное обеспечение ТГАЭС RX/ТГАЭС TX
Методика поверки МП 242-2245-2019
1 экз.
Лист № 6
Всего листов 7
Поверка
осуществляется по документу МП 242-2245-2019 «ГСИ. Газоанализаторы трассовые модифика-
цийТГАЭСиТГАЭС-М.Методикаповерки»,утвержденному
ФГУП «ВНИИМ им. Д.И. Менделеева» 13 февраля 2019 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси метан – азот (ГСО 10531-2014,
10532-2014), пропан – азот (ГСО 10540-2014, 10541-2014), бутан – азот (ГСО 10540-2014,
10541-2014), пентан – азот (ГСО 10540-2014, 10541-2014), изобутан – азот (ГСО 10540-2014,
10541-2014), пропилен – азот (ГСО 10540-2014, 10541-2014), гексан – азот (ГСО 10540-2014,
10541-2014), этан – азот (ГСО 10540-2014, 10541-2014), этилен – азот (ГСО 10540-2014, 10541-
2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на руководство по эксплуата-
ции.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам трассовым модификаций ТГАЭС и ТГАЭС-М
Приказ Федерального агентства по техническому регулированию и метрологии от
14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измере-
ний содержания компонентов в газовых и газоконденсатных средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
ГОСТ Р 52350.29.4-2011 Взрывоопасные среды. Часть 29-4. Газоанализаторы. Общие
технические требования и методы испытаний газоанализаторов горючих газов с открытым оп-
тическим каналом
ЖСКФ.413311.003 ТУ. Газоанализаторы трассовые ТГАЭС. Технические условия
Изготовитель
Акционерное общество «Электронстандарт-прибор» (АО «Электронстандарт-прибор»)
ИНН 7816145170
Адрес: 192286, г. Санкт-Петербург, пр. Славы, д. 35, корп. 2
Телефон: (812) 347-88-34
Лист № 7
Всего листов 7
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 71640-18 | Газоанализаторы промышленные | LaserGas II Single Path мод. LaserGas II SP NO, LaserGas II SP NO2 | Фирма "Neo monitors as", Норвегия | 1 год | Перейти |
| 71567-18 | Газоанализаторы оптические | LaserGas III мод. LaserGas III Single Path и LaserGas III Portable HF Analyzer | Фирма "Neo monitors as", Норвегия | 1 год | Перейти |
| 26329-09 | Газоанализаторы | ПКГ-4 | ОАО "Практик-НЦ", г.Москва | 1 год | Перейти |
| 44255-10 | Датчики-газоанализаторы | ДАК | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
| 36662-07 | Газоанализаторы пятиканальные переносные | AreaRAE Steel (PGM-5520) | Фирма "RAE Systems Inc.", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
